Вес, размеры шифера 8-ми волнового, а также другие его характеристики регулируются ГОСТ 30340-2012. Независимо от производителя, материал должен соответствовать указанным в стандарте параметрам. За исключением случаев, когда шифер изготавливают не по ГОСТ, а по ТУ производителя. Тогда у него могут быть другие параметры. Поэтому при покупке на это нужно обращать внимание.

Восьмиволновой шифер — это материал с симметричным профилем. Обе его стороны заканчиваются полуволнами-гребнями, которые уходят в нахлест при монтаже.

Симметричный профиль кодируется в нормативе как 40/150. В этом обозначении зашифрованы базовые размеры шифера 8-волнового:

• 40 — высота волны, в мм;
• 150 — шаг профиля, в мм.

Кроме этих двух параметров, от профиля зависят ширины кромок. Ширина перекрывающей кромки (на схеме b ) в профиле 40/150 равна 43 мм, а перекрываемой (на схеме b ) — 37 мм.

Остальные размеры листа шифера 8-волнового приведены в таблице:

Полезная ширина шифера 8-волнового была рассчитана с учетом стандартного нахлеста на боковые полуволны. На скатах с уклоном меньше 25° шифер могут укладывать с нахлестом в две волны, и в этом случае полезная ширина будет меньше примерно на 150 мм.

Хотя шифер выпускается в трех толщинах, практически весь материал на рынке — это листы 5,2 мм. Облегченный шифер 4,7 мм не такой прочный, а усиленные листы 5,8 мм существенно тяжелее, поэтому они не пользуются популярностью.

Шифер — довольно гигроскопичный материал, поэтому его вес зависит от влажности воздуха. В нормативе приведены эталонные показатели при влажности 12%:

• при толщине 4,7 мм лист шифера весит 21,2 кг;
• при толщине 5,2 мм — 23,4 кг;
• при толщине 5,8 мм — 26,1 кг.

Но для расчета нагрузки рекомендуют использовать не эталонный вес, а реальный. Его получают путем взвешивания стопки шифера на весах и деления полученного результата на количество листов. Это помогает точнее рассчитать нагрузку на стропильную систему от кровельного покрытия.

Если для расчета нагрузки используют эталонный вес, то вводят корректирующие коэффициенты. Обычно они равны 1,1-1,15. Но если в районе строительства часто высокая влажность и регулярные дожди, поправочные коэффициенты могут быть и больше.

Размер шифера 8-волнового старого образца.

Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как

асбоцементный лист , но название «шифер» прижилось уже давно и менять его нет смысла.

Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.

В качестве покрытия для крыши используется только волновой , он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.

Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.

Технические характеристики волнового шифера

Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:

1. Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
2. Хризотил-асбест. (10-20%).
3. Вода.

ВАЖНО!

Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент . После затвердевания массы получается прочный и твердый листовой материал.

Традиционно выпускается материал светло-серого естественного цвета , но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.

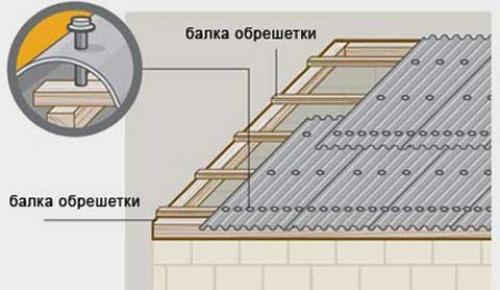

Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.

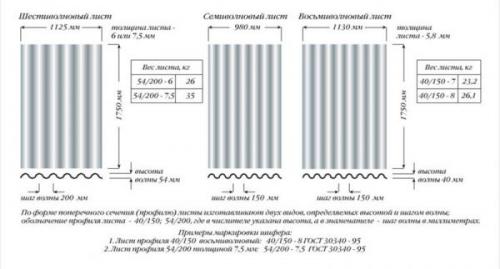

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

1. 40/150 — высота волны 40 мм, длина волны — 150 мм.
2. 54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

Размеры по ГОСТу

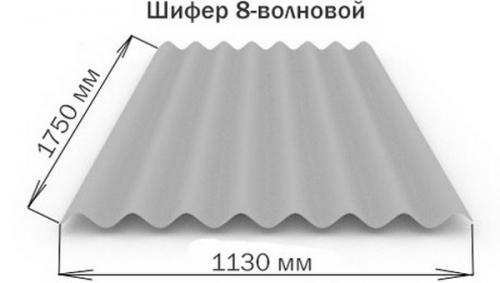

Шифер 8 волновой размер листа:

• Ширина листа — 1130 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

• Ширина листа — 980 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

• Ширина листа — 1125 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

• Листы шириной 680 мм;
• длина — 1120 мм;
• толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Усиленный

Профиль с маркировкой ВУ , предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм , ширина листа 1000 мм, длина — до 2800 мм.

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Количество волн

Количество волн уже определено названием — 7-волновой и8-волновой.

В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.

При этом, его полезная площадь меньше, чем у 8-волнового , так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Сколько весит шиферная кровля

Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.

Вес шифера 7-волнового. 7-волновой шифер

Шиферные листы с волнистым профилем на 7 волн имеют симметричные кромки и производятся толщиной 4,7; 5,2; 5,8 мм. Высота волны такого профиля составляет 40 мм, шаг волны 150 мм* .

По ширине семиволновой шифер (980 мм) меньше, чем восьмиволновой и даже, чем шестиволновой (профиля 41/177) и для покрытия крыши нужно большее количество листов. Но в случае, если площадь поверхности крыши хорошо перекроется такого типа листами, целесообразнее применить данный материал. Размер листа шифера влияет на вес материала, соответственно, различается и нагрузка от кровли, выполненной листами разного размера на стропильную систему и несущие стены.

Семиволновые листы изготавливаются на современном оборудовании, что обеспечивает гладкую поверхность и точные геометрические размеры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 7- МИ ВОЛНОВОГО ШИФЕРА



Высота волны	Шаг волны	Ширина	Длина	Толщина	Вес	Полезная площадь
40 мм	150 мм	980 мм	1750 мм	4,7 мм 5,2 мм 5,8 мм	18,8 кг 20,8 кг 23,2 кг	1,336 м 2
40 мм	150 мм	980 мм	525 мм 850 мм 1580 мм 1650 мм 1700 мм 1750 мм	5,2 мм	20,8 кг **	1,336 м 2***

П р и м е ч а н и я:
    *Профиль 40/150 (СВ)
 ** Приведенные значения массы получены расчетным путем и являются справочными. При расчете массы листов приняты: длина 1750 мм и влажность 12 %
***  Полезная площадь приведена для листа длиной 1750 мм.

АССОРТИМЕНТ

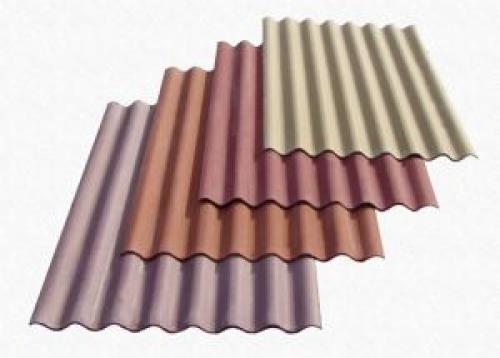

Также как и остальные виды волнового шифера, 7-волновой выпускают окрашенным и неокрашенным. Палитра цветного шифера: зеленый, синий, красный, коричневый и оранжевый.

ПРИМЕНИЕ

Семиволновой шифер применяется как в жилом, так и в промышленном строительстве для покрытия крыш.

Рабочий размер 8-волнового шифера. 8-волновой шифер

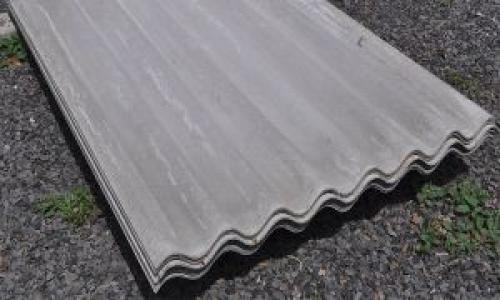

Восьмиволновой шифер* - стандартный кровельный лист, который используется в строительстве в нашей стране уже более 60 лет. Он имеет симметричные кромки, требующие перекрытие листов на основании  Высота волны такого профиля оставляет 40 мм и шаг волны 150 мм. Стандартная толщина составляет - 4,7; 5,2; 5,8 мм.

Облегченный восьмиволновой шиферный лист толщиной 4,7; 5,2 мм легче листа толщиной 5,8 мм, что снижает стоимость шифера и упрощает монтаж. При этом листы шифера с уменьшенной толщиной сохраняют все ключевые свойства этого продукта, и по прочности также превосходят другие кровельные материалы.

Восьмиволновые листы изготавливаются на современном оборудовании, что обеспечивает гладкую поверхность и точные геометрические размеры.

* Профиль 40/150 (СВ)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 8 - ВОЛНОВОГО ШИФЕРА

АССОРТИМЕНТ

8-волновой шифер выпускается как обычного серого цвета в неокрашенном варианте, так и в стандартных цветах: индиго (синий), зеленый, шоколад, оранжевый и красный. Окрашенный в заводских условиях, шифер более стоек к негативным воздействиям погоды. Покрытие без потери своих свойств держится до 6-7 лет.

ПРИМЕНЕНИЕ

Лист большей толщины применяется в регионах с высокой снеговой и ветровой нагрузкой. Более тонкий лист стоит применять в зонах умеренного климата. Листы восьмиволнового шифера преимущественно используют в жилом малоэтажном строительстве для покрытия крыш частных и многоквартирных домов, коттеджей, таунхаусов, нежилых построек (беседки, гаражи и пр).

Размеры шифера 7 волнового. Какие бывают асбестоцементные листы

АЦЛ бывают плоскими и волнистыми. Первые, как правило, редко используют при устройстве кровель. Они более приемлемы для отделки стен и устройства перегородок. Волнистые – рекомендованы для покрытия кровли с наименьшим углом наклона в 12⁰. Надо сказать, что почти нет каких-либо оснований, которые помешали бы использовать их в качестве кровельного покрытия.

Дело в том, что размер шифера волнового – универсальный. Иначе говоря, ширина и длина материала отлично соответствуют конструкции скатов современных крыш, причем это покрытие экономичное с малым количеством отходов.

АЦЛ выпускают, следуя госстандартам 3034095, хотя в процессе производства допускаются определенные отклонения от стандартов в пределах собственных ТУ, разработанных самими производителями. Таким образом, очевидно, что в материалах могут быть существенные отличия, которые следует учитывать при расчете кровельного покрытия.

Для закрепления профиля используют от шести до девяти специальных гвоздей с широкой шляпкой. Крепежный элемент забивают в волну с учетом ее высоты.

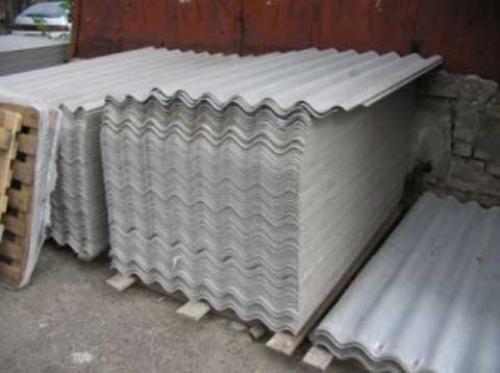

Размер шифера 6 волнового. Предложения на рынке

Шестиволновый шифер преимущественно применяется для обустройства кровель зданий промышленного назначения, складских комплексов и т.д. Монтаж покрытия из данного материала выгоден при больших площадях настила, поскольку в ходе укладки на небольших крышах остается значительное количество обрезков.

Шифер семи- и восьмиволновый активно востребован в частном строительстве. Он доступен по цене и экономичен в укладке. Компании-производители реализуют материал различных типоразмеров, в частности, на рынке представлен шиферный лист толщиной 5,2 мм. Толщина листа влияет на вес и стоимость материала.

Марка шифера по ГОСТ, размер листа	Масса листа	Вес 1 м2
1750x1130x5.2мм,40/150 тип, 7 волновой	18,5 кг	9,487
1750x1130x5.2мм,40/150 тип, 8 волновой	20,6 кг	10,417
1750x1130x5.8мм,40/150 тип, 7 волновой	23 кг	11,81
1750x1130x5.8мм,40/150 тип, 8 волновой	26 кг	13,35
1750x1130x6мм,54/200 тип, 8 волновой	26 кг	13,35
1750x1130x7.5мм,54/200 тип, 8 волновой	35 кг

Таблица. Характеристики волнового шифера

6 волновой лист может выпускаться толщиной 5,2 мм, а также стандартной толщины и типа, но размером 1250х1097 мм. Такой формат делает его удобным для монтажа настилов небольшой площади.

7 волновой лист помимо стандартных габаритов может выпускаться толщиной 5,2 мм, а также шириной 1130 мм. Уменьшение толщины удешевляет материал и делает его легче, такой шифер подходит для кровель дворовых построек и дачных домиков.

Увеличение ширины дает возможность использовать меньшее количество элементов при монтаже настила, сократить число стыков.

8 волновой лист выпускается толщиной 5,2 мм (тип 40/150), 6 и 7,5 мм (тип 50/200). Изменение толщины, относительно стандартной, позволяет расширить выбор материалов для обустройства легкой или прочной кровли.

Восьмиволновый лист может использоваться вместе с семиволновым при условии, что у изделий совпадает тип и толщина листа.

Размеры шифера старого образца. Размер листа шифера 6, 7, 8-волнового.

Существует четыре основных вида асбестоцементных листов для кровли:

1. Плоский;
2. 6-волновой;
3. 7-волновой;
4. 8-волновой.

Плоские изделия применяются при возведении перегородок и устройстве крыш, а волновые – это исключительно кровельный материал. Технология их производства и состав едины, различаются они только профилем в поперечном сечении.

ГОСТовский размер плоского шифера в миллиметрах – это плиты 2500х1200, 3000х1200, 3000х1500, 3600х1200 и 3600х1500. Типовая толщина у них – 6, 8 и 10 мм. Вес такого асбестоцементного листа колеблется от 38 до 115 кг.

Таблица размеров 6, 7, 8 миллиметрового шифера и его цена:

Рассчитывая необходимое для крыши количество рассматриваемого материала, следует ориентироваться не на общие его размеры в маркировке, а на рабочие. Каждый лист волнового листа накладывается на предыдущий со смещением внахлест. Поэтому на раскрой и смещение потребуется около 15–20% от площади покрываемой кровли.

Шифер 5 волновой размеры 1 листа.

5-ты волнистый шифер или европрофиль на рынке появился относительно недавно, выпуск его налажен только в Украине в городе Балаклея.

При идентичных 8-мы волновому шиферу параметрам европрофиль имеет уникальную геометрию листа. Вместо стандартных волн, в данной модели реализованы плоские впадины, что улучшает эксплуатационные характеристики.

Размер шифера 6-волнового старого образца. Характеристики волнового шифера

Волнистый шифер чаще всего применяется в кровле. Размеры листа волнистого шифера зависят от его типа. Сегодня выделяют 2 типоразмера профиля:

• 40х150. У таких листов высота одной волны составляет 4 см, а длина между волнами – 15 см.
• 54х200 с высотой гребня 5,4 см и расстоянием между ними в 20 см.

Общие характеристики и габаритные размеры шифера волнового:

Общие параметры листов	Типоразмер	Допустимые отклонения (мм)	Вес 1 листа в кг
	40х150	54х200
Длина (мм)	1750	1750	15
Ширина (мм)
6-волновой		1125	+10/-5	26/35
7-волновой	980		+10/-5	23,2
8-волновой	1130		+10/-5	26,1
Толщина (мм)	5,8	6,0; 7,5	+1/-0,3
Высота одной волны
Рядовая	40	54	+4/-3
Перекрывающая	40	54	+4/-5
Перекрываемая	32	45	+4/-6
Ширина перекрывающей кромки (1)	43	60	7
Ширина перекрывающей кромки (2)	37	65	—
Расстояние между волнами (шаг)	150	200	—

Важно обратить внимание не только размер волнистого шифера, но и на вес панели. Он будет зависеть в первую очередь от количества волн, а также от толщины самого шифера.

Профиль 40х150 имеет такой вес:

• 7-волновые – 23,2 кг;
• 8-волновые – 26,1 кг.

Другой тип профиля (54х200) имеет немного больший вес: 7 волн – 26 кг, 8 волн – 35 кг.

Важно! Часто в расчет берется не вес одного листа, а вес 1 кв. м шифера.

Для чего нужно знать точный вес кровельного материала? Дело в том, что листы шифера довольно тяжелые и сами по себе сложные в установке. Кроме того, в наших регионах часто важно приплюсовать к весу листов еще и вес осадков (дождя или снега). Это позволит правильно рассчитать общую нагрузку на кровлю.

В нижеуказанной таблицы подробно рассмотрен вес листа волнового шифера – 1 листа и 1 кв.м:

Размер листа и количество волн	Вес одного листа (кг)	Вес 1 кв.м кровельного материала (кг)
1750х1135х5,2 мм, профиль 40х150, 7 волн	18,5	9,487
1750х1135х5,2 мм, профиль 40х150, 8 волн	20,6	10,4
1750х1135х5,8 мм, профиль 40х150, 7 волн	23	11,8
1750х1135х5,2 мм, профиль 40х150, 8 волн	26	13,35
1750х1135х6 мм, профиль 54х200, 8 волн	26	13,35
1750х1135х7,5 мм, профиль 54х200, 8 волн	35	17,97

В строительной среде особенно часто встречается так называемый шифер старого образца. Несмотря на слово «старый» в названии, его активно используют для кладки крыши. Размер шифера старого образца по ГОСТ: 1,2х0,68х0,05 м. Вес листа: 8,6 кг.
