Ремонт триммера своими руками. Конструкция бензокосы

Ремонт триммера своими руками. Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Устройство двухтактного двигателя триммера. Тип бензинового двигателя

На бензиновые триммеры устанавливают, как двухтактные, так четырехтактные двигатели. Нельзя сказать, что та или иная разновидность обладает явными преимуществами. По крайней мере, прямой связи между типом двигателя и его мощностью не существует – встречаются и бытовые модели с четырехтактным двигателем, и профессиональные с двухтактным.

2-х тактный двигатель

Двухтактные двигатели в сравнении четырехтактными, обладая меньшим весом, работают в более высоком диапазоне частоты оборотов, что обеспечивает большую производительность. Конечно, двухтактники «съедают» больше топлива и производят много шума и выхлопа, но при этом подкупают своей неприхотливостью в работе. Работу с триммером, оснащенным двухтактным двигателем, придется каждый раз начинать с приготовления бензиново-масляной смеси, но зато, если такой двигатель вдруг выйдет из строя, реанимировать его вам, скорее всего, не составит труда.

4-х тактный двигатель

Четырехтактные двигатели лишены практически всех недостатков, свойственных двухтактным: при работе они производят гораздо меньше шума, объем выхлопных газов у них существенно ниже, а бензин и моторное масло заливаются в разные емкости.

Они экономичнее с точки зрения расхода топлива и имеют более высокий моторесурс. Все это, однако, не означает, что четырехтактные ДВС идеальны. Нет, у них есть свои минусы.

Конструкция такого двигателя более сложная, а это означает, что сложнее и его техническое обслуживание, и его ремонт. Четырехтактник всегда будет тяжелее равного с ним по мощности двухтактника, что отрицательно сказывается на весе всего инструмента и, следовательно, на удобстве обращения с ним. И, наконец, триммер, оснащенный четырехтактным двигателем, окажется дороже такого же, но с двухтактным ДВС.

Следует упомянуть, что наряду с классическими четырехтактными двигателями существуют еще и гибридные: рабочий цикл у них происходит за 4 такта, однако система смазки как у обычного двухтактного движка.

Ремонт триммера для травы. Бензиновый триммер – ремонт и обслуживание

Триммер – идеальное средство для ухода за приусадебным участком. По сравнению с применением традиционного ручного инструмента, работать автоматической косилкой – сплошное удовольствие. Однако любой технике свойственно выходить из строя. Поэтому иногда приходится производить ремонт триммеров бензиновых. Давайте рассмотрим, с какими поломками можно справиться самостоятельно, не прибегая к посторонней помощи.

Триммер бензиновый – устройство и ремонт

Чтобы собственноручно выполнять обслуживание агрегата для ухода за газонами, вначале необходимо ознакомиться с его конструктивными особенностями.

По сути, бензиновый триммер состоит из длинной трубчатой штанги, соединенной с редуктором двигателя внутреннего сгорания. Внутренняя часть трубки содержит вал, благодаря которому передается крутящий момент к режущему устройству.

К триммерам прилагается режущая леска, что закрепляется на вращающемся механизме. Во время скашивания газона последняя постепенно изнашивается. Поэтому приходится периодически обслуживать бензиновый триммер. Ремонт в данном случае заключается в удалении старой лески и ее замене.

Особенности эксплуатации

Чтобы ремонт бензинового триммера своими руками приходилось выполнять как можно реже, необходимо поддерживать устройство в хорошем функциональном состоянии.

Особое внимание стоит сосредоточить на регулярной очистке от грязи и опилок воздушного фильтра, затяжке винтов и гаек перед началом эксплуатации агрегата.

Что касается вращающейся головки, использовать здесь рекомендуется исключительно специальную леску, поскольку применение в качестве альтернативы металлических тросиков либо проволоки приведет к быстрому износу механизма. Причем леска должна обладать диаметром, рекомендованным производителем имеющейся модели бензинового триммера.

Нуждается в периодическом обслуживании и косильная головка. Изношенный или деформированный элемент может испортить бензиновый триммер. Ремонт здесь потребует замены вала или редуктора агрегата, что приведет к серьезным тратам.

Отказ двигателя

Как выполнить ремонт бензинового триммера своими руками, если из строя вышел движок? Прежде чем выполнять разборку, необходимо рассмотреть вероятность простых сбоев в работе:

1. Перегрев. Проявляется в отказе двигателя примерно после 10-15 минут непрерывной эксплуатации триммера. К повышению температуры в данном случае может приводить засорение ребер охлаждения либо решетки стартера комками травы и грязи.
2. Топливо. Иногда для исправной работы совершенно недостаточно своевременно заправлять бензиновый триммер. Ремонт нередко требуется в результате применения недостаточно качественного горючего. Как показывает практика, триммеры крайне нежелательно заправлять топливом с меньшим октановым числом, нежели АИ-92.
3. Засорение воздушного фильтра. Очистка указанного элемента относится к стандартным мероприятиям в ходе планового обслуживания агрегата. Как почистить бензиновый триммер? Ремонт в данном случае заключается в тщательной промывке фильтра моющими средствами и его установке на место.

Замена свечей зажигания

Одна из наиболее распространенных причин поломки бензинового триммера – повреждение либо засорение элемента зажигания. Если свеча получила серьезные повреждения в виде трещин корпуса, запчасть попросту меняется. Работа выполняется следующим образом:

• Свеча демонтируется при помощи специального ключа и осматривается.
• При наличии отложений на поверхности корпуса последние очищаются тормозной жидкостью либо уайт-спиритом.
• Если свеча имеет критические повреждения, на ее место вставляется новая, после чего прочно затягивается ключом.

Система подачи топлива

В случаях, когда бензиновый триммер отказывается запускаться или практически сразу же останавливается, причина может крыться в неисправностиВ первую очередь стоит осмотреть все ту жеЕсли корпус элемента полностью покрылся черным нагаром, скорее всего, причина в неисправности карбюратора, который придется заменить.

Проблема может скрываться в засорении топливного шланга. Его отсоединение должно привести к самовольному вытеканию горючего. В противном случае придется производить очистку либо замену топливного фильтра.

В итоге

Стоит заметить, что далеко не каждому владельцу бензинового триммера по силам справиться с его ремонтом и обслуживанием. Поэтому пользователям, которые не обладают опытом обращения с механикой и электроприборами, лучше не пытаться самостоятельно разбирать механизм. Как бы там ни было, никогда не стоит браться за восстановление работоспособности триммера, опираясь лишь на собственную интуицию.

Источник: https://idei-dizajna.ru-land.com/stati/remont-trimmera-svoimi-rukami-konstrukciya-benzokosy

Ремонт триммера бош своими руками. Ремонт катушки триммера своими руками

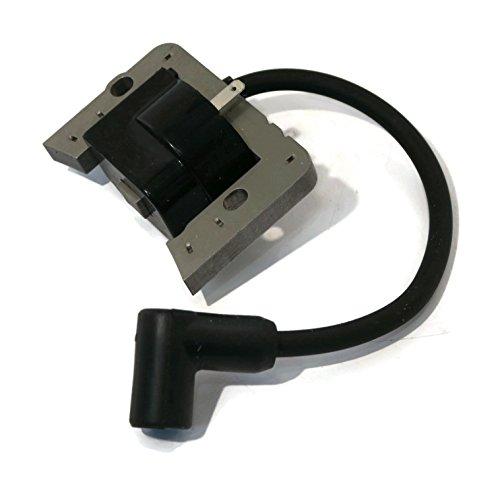

Катушка зажигания триммера – неисправности и ремонт

Мотокосы – популярный сезонный инструмент, предназначенный для удаления ненужной растительности на придомовом участке. Как и любая другая техника, эти устройства периодически ломаются. Ремонт катушки зажигания триммера – одна из популярных проблем, характерных для бензиновых кос. Сама система зажигания сконструирована аналогично на двух- и четырехтактных ДВС, поэтому устранение поломки выполняется практически одинаково для инструментов разных производителей, будь то «Люкс», Huter, Husqvarna или другая марка. Способы восстановления работоспособности катушки зажигания либо замены ее на новую – в материале далее.

Магнето – конструкция и принципиальная схема работы

Предназначение катушки зажигания – преобразование энергии вращения в высоковольтный разряд и формирование искры, воспламеняющей топливную смесь . В ДВС эта деталь называется магнето, так как в ней переменный ток генерируется от вращения постоянного магнитного ротора или якоря.

Магнето конструктивно состоит из двух обмоток: высокого и низкого напряжения. К последней параллельно подключены конденсатор с контактами прерывателя. Тогда как выводы обмотки высокого напряжения подсоединяются к свече и корпусу. Они обе наматываются на сердечник, между полюсами которого установлен вращающийся магнит, намагниченный продольно.

На заметку! Выглядит вся конструкция как большая катушка, установленная на сердечнике П-образной формы.

Проверка работоспособности

Перед началом диагностики магнето нужно удостовериться, что проблема на самом деле в данном узле. Для этого нужно проверить всю цепь и убедиться, что нет иных причин поломки триммера.

1. Сначала следует внимательно осмотреть катушку на наличие трещин и других внешних дефектов на корпусе. Далее потребуется изучить все элементы и узлы, проводящие ток, и удостовериться, что они чисты.
2. Следующий шаг — осмотр высоковольтных проводов . Они должны быть исправны и надежно прикреплены к контактам, без следов ржавчины и с неповрежденной изоляцией.
3. Следующим действием станет проверка свечного колпачка . В результате неосторожных действий пользователь часто отрывает его от высоковольтного провода, а затем импровизирует и создает самодельное крепление. Нужно понимать, что любое некачественное соединение в этом месте существенно уменьшает мощность электрической дуги свечи.
4. Затем следует удостовериться, что сама свеча исправна. Если заправлять мотокосу бензином низкого качества, срок службы этой детали существенно сокращается. Кроме того, она может быть залита или иметь большой нагар, препятствующий работе. Иногда свеча даже прикипает и не откручивается.
5. Далее необходимо осмотреть выключатель цепи . На триммерах и бензопилах китайского производства он очень часто ломается.

Ремонт мотокос своими руками чертежи. Ремонт мотокосы своими руками

Вся конструкция ручной мотокосы не слишком сложна, и напоминает устройство иных предметов садовой техники, которые применяются в хозяйстве. Мотокоса состоит из бензинового карбюраторного двигателя, ручного стартера и системы воздушного охлаждения.

Это относительно легкое и компактное устройство удобно для использования на частном участке, если необходимо привести землю в порядок. Преимуществами такого вида устройств является не только их не слишком высокий вес, но и доступная цена.

Например, приобрести недорогую, но качественную модель мотокосы вы можете на http://zakazik.ua/products/motokosy.html. Здесь вы найдете большой выбор садовой техники, которая позволит вам держать ваш участок в порядке.

К сожалению, и таким удобным и практичным вещам, как мотокосы, время от времени требуется ремонт. Как правило, владельцы редко обращаются в сервисный центр, прибегая к самостоятельному ремонту.

Если вы уверены, что ваш ремонт мотокосы своими руками принесет больше пользы, нежели вреда, смело беритесь за дело. Простота конструкции позволяет осуществить ремонт устройства в короткие сроки.

Как сделать ремонт мотокосы самому?

Стоит сказать, что существует несколько категорий поломок, в зависимости от сложности которых вы можете решить, обращаться ли вам в сервисный центр.

Мелкий ремонт, безусловно, доступен для самостоятельного устранения. А вот если сломался двигатель, а вы не слишком разбираетесь в электрике и механике, лучше доверить это дело мастеру, иначе вы рискуете навсегда сломать свою косу.

Проблемы, которые могут возникнуть с карбюратором или двигателем:

• карбюратор вышел из строя;
• заклинило двигатель;
• снижение компрессии в двигателе.

Если такие неполадки уже встречались вами и были с успехом устранены, смело беритесь за дело. Если же перечисленные поломки для вас звучат непонятно, отдайте мотокосу в ремонт специалистам.

Самостоятельно вы можете заменить тумблер, если он начал функционировать с перебоями или западать. Для этого вам потребуется паяльник, новый тумблер и канифоль. Просто припаяйте новый переключатель, взамен старого.

Сломанную штангу мотокосы вы можете примотать и укрепить с помощью металлических скоб или деревянных реек.

Деформация ножей, особенно пластиковых, во время работы мотокосы говорит о том, что при покупке вы не знали, как правильно выбрать триммер для дачи и приобрели модель, недостаточно мощную для типа растений, которые ей встретились на вашем участке.

Лучше сразу, как только вы заметили, что ножи от работы погнулись или сломались, заменить их на более прочные, например, из нержавеющей стали. Выточить их можно из металлических листов с помощью станка, а к самой косе такие ножи крепятся с помощью втулки и шайбы.

Стоит помнить о том, что мотокоса, как и любое другое устройство, требует периодической профилактики, в частности, замены смазки. Смазка для мотокос используется техническая. Само устройство легко разобрать и смазать. Лучше, если вы будете производить профилактическую смазку своей косилки не реже, чем раз в год.

Наконец, еще одна распространенная поломка – это падение проволочного ограничителя с головки. В этом случае, чтобы прикрепить его обратно, используйте металлическую проволоку.

Вообще, стоит помнить, что сохранность и долгий срок службы ваших садовых инструментов зависит не от частоты их использования, а от правильного их содержания и обслуживания. В ом случае мотокосы не являются исключением.

Правильное обслуживание мотокосы

Как уже было сказано, важно вовремя менять смазку мотокосы. Если во время работы вы начали ощущать непривычную вибрацию устройства, это сигнал о том, что смазка закончилась. Кроме того, вы должны знать:

• Нужно вовремя проводить осмотр топливного фильтра и производить его замену, если он засорился.
• Воздушный фильтр мотокосы должен быть чистым перед работой, без опилок и травы в сетке.
• При необходимости, рекомендуется очищать глушитель от нагара, это продлит работу устройства.
• Двигатель очень быстро изнашивается, если в устройстве плохие режущие диски. Диски мотокосы необходимо периодически затачивать, в соответствии с прилагаемой инструкцией.
• Вы всегда должны работать мотокосой, которая имеет защитный кожух. Его отсутствие может быть опасно как для вас, так и для окружающих. Кроме того, мотокоса без кожуха быстро изнашивает двигатель из-за перегрузки.

Следите за тем, чтобы инвентарь всегда был чистым. «Шуба» из грязи на поверхности мотокосы может привести к целому ряду проблем. В частности, в этом случае двигатель не имеет возможности нормально охлаждаться, перегревается и изнашивается в разы быстрее. Кроме того, мотокоса с засоренными фильтрами требует значительно больше топлива, чем чистая.
