Скамейки из профильной трубы чертежи. Что необходимо для изготовления лавочки

Скамейки из профильной трубы чертежи. Что необходимо для изготовления лавочки

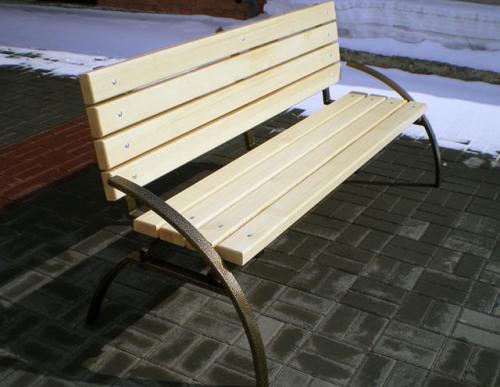

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Лавочка из профильной трубы чертеж. Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

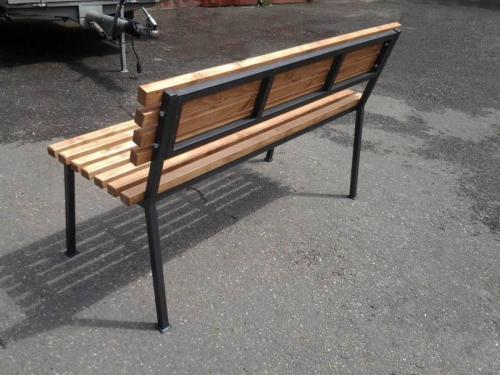

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

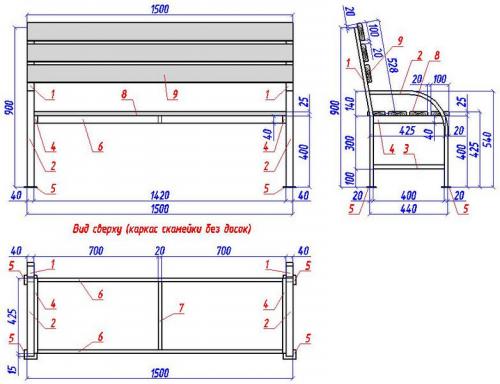

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Каркас

• Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

• Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
• Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
• Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

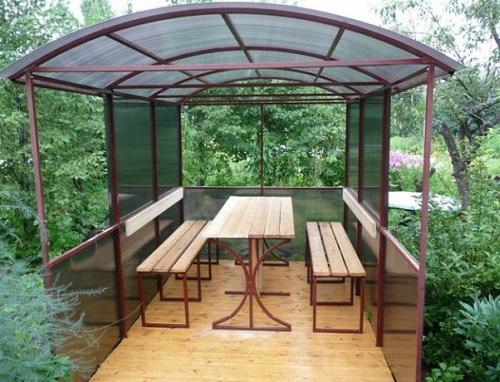

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

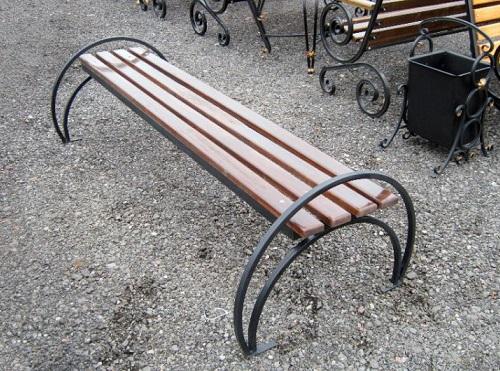

Лавочка из профильной трубы своими руками с размерами. Делаем своими руками скамью без спинки

Конструкция лавочки без спинки выглядит следующим образом: в качестве опор служат три металлических прямоугольника, соединённых между собой с помощью двух труб, образующих раму сиденья. Для конкретики ниже речь пойдёт об изготовлении скамейки со следующими параметрами: длина – 2,30, ширина – 0,60, высота – 0,45. Единица измерения – метры.

Детали лавочки. Чтобы изготовить такую скамейку из профильной трубы своими руками потребуется продукция трубного проката сечения 30×30 миллиметров. Достаточно будет 11 метров. Из этих труб нарезаются:

1. Шесть отрезков длиной 0,6 м;
2. Ещё 6 отрезков длиной 0,45 м.

Из этих деталей изготавливаются соответственно длинные и короткие части прямоугольных опор.

1. Два отрезка по 2,30 м. Они служат в качестве длинных обрамлений сиденья и крепят опоры.

Далее из досок подготавливаются 8 прямоугольных брусков шириной по 6 сантиметров. Для соединения их с металлическим каркасом понадобятся болты и гайки в количестве 16 штук. Болты крепления следует выбирать со сплющенной округлой шляпкой. Так будет исключено возникновение на одежде дефектов. Как вариант болты можно утопить в деревянные брусья, однако от этого в местах крепежа древесина станет более уязвимой к негативному воздействию влаги.

При помощи сварки можно монтировать только конструкцию из стальных труб

Последовательность действий . Лавочка из профильной трубы собирается своими руками без особых сложностей. Сначала свариваются три прямоугольника-опоры, после чего к ним в свою очередь привариваются две направляющие. Если в качестве таковых  используются дюралюминиевые трубы, то их крепление выполняется исключительно с помощью болтов и шурупов: материал не выдержит сварку.

Выполняя вышеуказанные действия, необходимо помнить, что:

• короткий отрезок любой прямоугольной опоры размещается вертикально, а длинный – горизонтально;
• углы опор должны быть равны 90 градусам. Этот момент необходимо контролировать во время сварки;
• ширина лавочки, равно как и длина могут отличаться от указанных в чертеже размеров. Если длина будет изменена в большую сторону, количество опор придётся увеличить;
• сварив опоры, все швы необходимо зачистить с помощью шлифмашины, после чего загрунтовать;
• после того, как опоры будут соединены трубами обрамления, для прикрепления к ним деревянных брусьев симметрично высверливаются на каждой из них по 8 отверстий;
• каркас скамейки из профильной трубы покрывается антикоррозионной краской;
• доски для сидений предварительно пропитываются морилкой или лакируются;
• прикреплять к каркасу доски сиденья следует в последнюю очередь.

Полезно знать ! Вместо досок можно использовать прямоугольные профильные трубы. В таком случае их просто приваривают  к каркасу, после чего вся созданная конструкция покрывается краской.

Более эстетичный вид будет иметь скамейка из полированных труб

Чтобы придать лавочкам, полностью изготовленным из металла, эстетичность, железные рейки можно поместить в раму из такого же материала. Она скроет острые торцы. Потребуется на это всего 1,20 метра трубы. Такую лавочку можно размещать автономно – в саду или в парке, однако в дождь её рекомендуется помещать под навес или укрывать плёнкой.

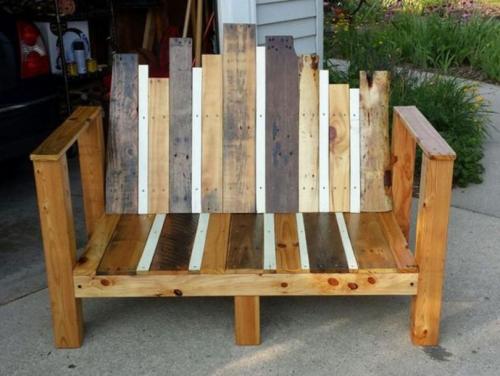

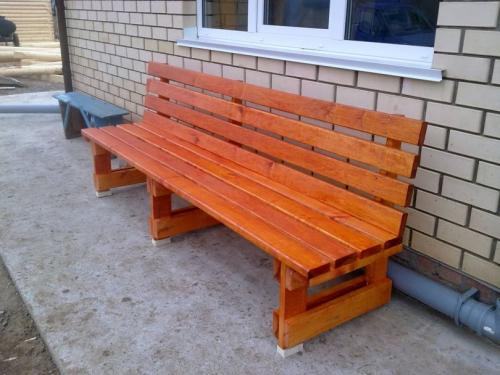

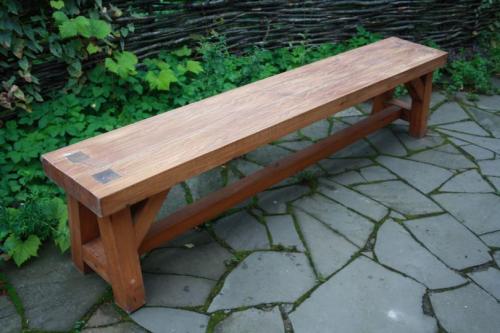

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Итак, как сделать скамейку своими руками — вопрос, который часто встречается. Сейчас мы будем расписывать каждое движение по шагам, чтобы было более понятно, как делать:

Первым делом потребуется совершить распил на разные элементы. Основа всей конструкции — 6 планок, размером 1500х140. Для спинки 2 ножки на 720х140. 2 передних опорных конструкций размером 360х140. 4 брусьев под закрепление 520х70 и 1 дерево под каркас размером 120х140

Теперь требуется отшлифовать всё и дать впитать антисептик. После чего дать полностью высохнуть. После требуется отметить высоту в 40 сантиметров. Требуется начинать с середины самых длинных ножек, которые держат спинку. Затем делается срез под углом около двадцати градусов.

Углы требуется спилить и отшлифовать с обеих частей. Так спинка приобретает форму наклонной. Но помните, что все срезы должны делаться одинаково, иначе лавка будет в прямом смысле перекошенной.

Начинаем сборку ножек. Между ними должно быть расстояние в 28 сантиметров. спереди и сзади деревянные пары для опоры требуется укрепить при помощи готовых брусов и саморезов. Нижняя часть соединяется брусом на пятьдесят см. Затем выполняется обвязка сверху и снизу.

Для защиты от коррозии требуется просверлить дырки и немного углубить саморезы и шурупы в дерево.

После этого на каркас лавочки с промежутками от одного до двух сантиметров прикручиваются планки. Требуется всего 3 — для сиденья одна, а также две оставшиеся для спинки. После это всё проверяется на ровность и правильность.

Между планками требуется оставлять зазоры по нескольку сантиметров, так как это улучшает воздухопровод. Спинка крепится в 20 сантиметрах от сиденья. Вторая планка крепится на расстоянии тридцати восьми сантиметров.

Выполняется нижняя обвязка лавочки, для данной цели подойдут два бруса по полтора метра.
