Самодельную печь для бани из металла можно смастерить самостоятельно при наличии у мастера навыков обращения с металлом, а также при наличии соответствующих рабочих инструментов и приспособлений. Конструкция самодельной металлической печи для бани может быть изготовлена из трубы и из листового металла.

Самодельные металлические печи для бани обладают целым рядом преимуществ, что способствует популяризации этого типа обогревательных устройств для банных помещений. Практически каждый человек знает, что для создания самодельной кирпичной печи для бани потребуется наличие знаний в сфере создания различных типов кирпичных обогревательных конструкций и наличие строительного опыта. Обычному человеку, не обладающему этим объемом знаний, изготовить своими силами кирпичную печь практически невозможно.

По этой причине чаще всего при выборе модели печки для банного комплекса в случае самостоятельного изготовления конструкции владельцы бань останавливают свой выбор на конструкциях, изготавливаемых из металла.

Преимуществом конструкции печи, смонтированной из металла, является относительная простота конструирования обогревательного агрегата. Помимо этого использование подобного обогревательного агрегата в процессе эксплуатации банного комплекса позволяет значительно сэкономить на затратах, необходимых для приобретения топлива. Это преимущество обусловлено тем, что металлическая печь быстрее прогревается и начинает быстро нагревать окружающий воздух в парной банного комплекса. Большим недостатком металлической печки является ее высокая пожароопастность.

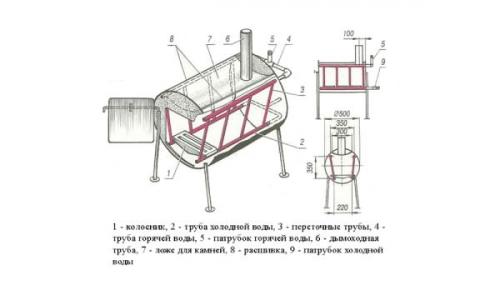

Наиболее популярная самодельная печь для бани конструируется из горизонтальной трубы.

Для создания такого обогревательного агрегата от мастера не потребуется особых навыков.

Связанные вопросы и ответы:

Что такое самодельная металлическая печь для бани

Самые простые самодельные металлические печи для бани – это так называемые «буржуйки». Они состоят из ящика с трубой и дверцей, дают мало тепла, а вот дров требуют много. Можно сказать, такие печки – это попросту пережиток прошлого.

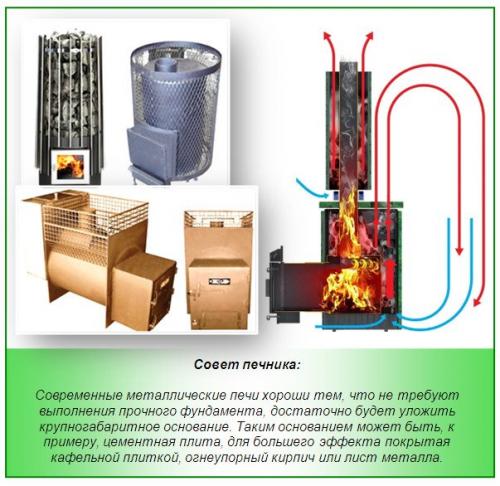

Современные же металлические банные печи куда более безопасны. Изготавливаются они в основном из листового железа в 4-5 мм толщиной, с продуманной специальной тепловой камерой для каменной засыпки. Часто их конструкция предусматривает и бак для воды – даже до 70 литров объемом. Но самое главное – металлическая печь обязательно выкладывается огнеупорным кирпичом. Ведь только так можно избежать ожогов и позволить воздуху разогреваться равномерно.

Всего же металлические печи для бани чертежи имеют трех видов: закрытая конструкция, открытая и комбинированная. Первая особенно удобна в семейных небольших банях благодаря своей компактности – внутри и снаружи она застраивается красным кирпичом ради теплоемкости. Сами кирпичи в ней зафиксированы проволочными скрепами, а посредине печи установлена решетка для камней.

Печи же открытой конструкции имеют бак с объемом поменьше, а каменку – открытую. Парилка такой печью прогревается намного быстрее, а для увеличения теплоемкости камни накрываются экранной оцинкованной крышкой. А вот комбинированные металлические печи изготавливаются из листов стали с толщиной 3-5 мм и состоят из топливника с двумя задвижками, поддувалом и решеткой, и из двух патрубков 10 и 14 см диаметром, с четырьмя отверстиями для трубы и обводного колена.
Бывает железная печь для бани разной и по виду топлива:

• Электрическая

Конструкции электрических металлических печей состоит из корпуса с нагревательными ТЭНами и теплоизоляционными материалами.

• Газовая

Это – железные печи для бани с термостатом для регулирования мощности. За безопасность агрегата отвечает предохранительное устройство, которое мгновенно перекрывает подачу газа, если огонь потух.

• Дровяная

Такие печи нагреваются медленнее, зато радуют теплом настоящего огня и приятным запахом. Но топлива они требуют немало, как и постоянного ухода за ними.

Какие материалы используются для создания самодельной металлической печи для бани

Занимаясь строительством бани, основное внимание надо обратить на печь. Сооружая ее, человек берет на себя большую ответственность, особенно если строит ее сам. Судя по отзывам, это экономно, выгодно, к тому же всегда есть возможность сделать все по индивидуальному проекту.

Самодельная печка для бани выделяет тепло и горячий пар в процессе сгорания топлива. При этом прогревает она не только парилку, но и предбанник. Поэтому установив такую печь, остается только хорошо натопить ее и с удовольствием помыться.

Любая печь, будь она самодельная или купленая в готовом виде, имеет в наличии каменку – емкость, куда складываются камни, топку и тару для воды.

В топке имеется дверца, через которую загружаются дрова , и зольник, где после сгорания топлива остается зола. Из топливной камеры горячий воздух поднимается в емкость для камней, где они раскладываются на специальной решетке, которая соединяет топку и каменку. Дальше, отдав часть тепла камням, горячий воздух поступает в емкость, где нагревает воду.

Вне зависимости от того, из какого материала выполнена печь, у нее будут и недостатки, и преимущества.

Преимущества

Для начала стоит рассмотреть преимущества самодельных металлических печей:

• изделие легкое, поэтому его можно перемещать с одного помещения в другое;
• материал отличается прочностью, поэтому она может прослужить намного дольше, чем заводская печь, металлическая основа которой существенно тоньше;
• легко переносит температурный режим и обладает хорошей теплопроводностью, что позволяет быстро прогреть помещение;
• проста в сборке и установке.

Такую конструкцию может соорудить любой человек, умеющий пользоваться сваркой.

Недостатки

Но все идеально быть не может, поэтому такая печь имеет и ряд недостатков:

• Смена температур. Хотя металл быстро нагревается, он так же быстро и остывает.
• Также горячий воздух, исходящий от металла, неравномерно распространяется по всему помещению.

Но эти недостатки не столь существенны и их можно вытерпеть, ведь плюсов намного больше.

Какие типы самодельных металлических печей для бани существуют

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

• вертикальные;
• горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства , что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Как выбрать место для установки самодельной металлической печи для бани

Для бани важно не только правильно выбрать тип печи, приобрести или сделать ее. Не меньшую роль играет правильный выбор места и грамотное расположение печи. Рассмотрим, как нужно поставить металлическую печь, чтобы она по максимуму проявила свои положительные стороны.

Выбираем место для установки металлической печи

Даже самые небольшие бани состоят не менее чем из двух помещений. Как правильно поставить металлическую печь, чтобы она обогревала оба помещения и не мешала принимать процедуры? Если установить ее в парилке, то предбанник отапливаться почти не будет. Кроме того, по правилам, в целях обеспечения пожарной безопасности, пространство вокруг печи должно быть защищено негорючим материалом. Чаще всего для этих целей выбирают листовой металл. Если значительная часть парной будет оббита металлом, комфорта это не добавит. Кроме того, металлическая печь требует периодической закладки топлива, что также не очень удобно для посетителей

Установка металлической печи в бане

парилки. Потому самый оптимальный вариант – установка печи между предбанником и парной. Для этого в стене справа или слева от двери делают проем, немного больший по размеру, чем сама печь. Нужно отметить, что многие из печей-каменок заводского изготовления имеют выдающийся вперед топливный канал, который как раз и выводят в предбанник. При изготовлении печи собственными силами такой вывод тоже можно сделать. Это не так много работы, а пользоваться будет удобнее.

Если стена, в которую встраивается печь, выполнена из горючих материалов, то проем и часть стены за печью необходимо обшить асбестовым картоном, поверху нужно будет наложить металлический лист толщиной не меньше 4 мм. При установке печи нужно учесть правила противопожарной безопасности: минимальное расстояние до стены, не защищенной обшивкой – 32 см, защищенной – 26 см.

Установка металлической печи в бане

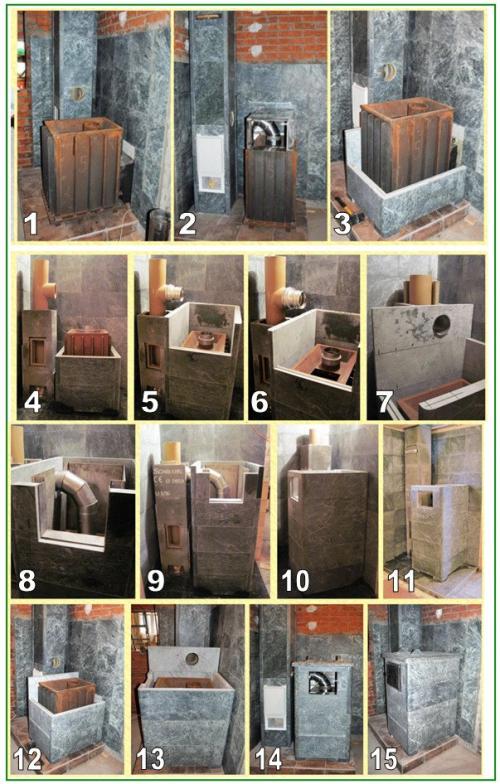

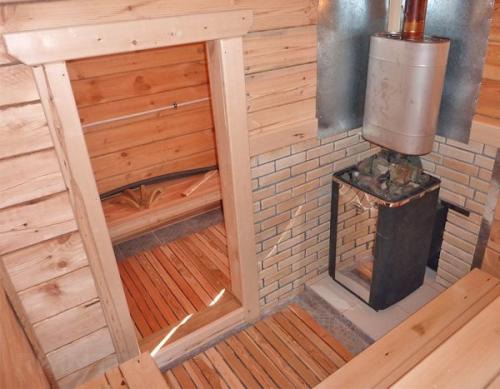

Как вариант организации места — часть стены, примыкающую к печке можно выложить кирпичом. Это выглядит намного привлекательнее, и разрешено правилами противопожарной безопасности.

Установка металлической печи в баню

Приточно-вытяжная вентиляция и основание для металлической печи

Обязательно нужно предусмотреть вентиляцию.  Приточный канал для свежего воздуха делают ниже уровня пола, подводя его выход к месту установки печи. Можно вывести его под основание печи, но только в том случае, если печь имеет ножки, приподнимающие ее над полом.  Вытяжной канал вентиляции прорезается в дальней по отношению к печке стене парной, ближе к потолку. Сечение обоих каналов – 100см2, отверстия нужно прикрыть решетками и установить заслонки (задвижки), которые позволят регулировать приток/отток воздуха.

Под металлическую печь фундамент не нужен, но специальное основание  нужно подготовить. Площадка  должна в два раза превышать площадь основания печи. Изготовить ее можно двумя способами:

• На пол укладывают лист асбеста, толщиной не менее 1 см, поверх которого крепится листовой металл толщиной 4 мм или больше.
• Площадка изготавливается из кирпича (в четверть кирпича). Сверху укладывают листовой металл или делают бетонную стяжку.

Негорючее основание для металлической печи

Устройство дымоотводящей трубы

Для нормальной работы печи дымовая труба должна иметь длину не более 5 метров. И учтите: чем меньше изгибов и колен , тем лучше, в идеальном варианте —  труба прямая. Если печь работает на газе, никаких дополнительных работ не потребуется, если в печь закладывается жидкое или твердое топливо, то обязательно нужен потолочно-проходной узел, который предохранит перекрытия от нагрева и возгорания. Если пренебрегать мерами безопасности, то недалеко и до пожара, так как сильный нагрев потолочного перекрытия бани может стать причиной возгорания.

Нагрев потолка в бане привел к возгоранию

Основанием для установки защитных оболочек служит площадка из металла , приваренная на дымоходную трубу.  Потолочно-проходной узел делают нескольких видов:

• Металлический. На опорную площадку устанавливают металлический короб круглого или квадратного сечения. Пространство между дымоходной трубой и стенками короба заполняют шлаком, керамзитом или базальтовой ватой (если диаметр дымоходной трубы 100мм, то диаметр наружной – 200мм).
• Кирпичный. Начиная с опорной площадки, дымоходную трубу обкладывают кирпичом (лучше огнеупорным) в четверть кирпича.
• Из асбестовой трубы большего диаметра.

Дымоотводящую трубу необходимо изолировать

Как правильно вывести трубу от банной печи через потолок и кровлю читайте тут.

Нужно стремиться сделать вес конструкции минимальным, иначе вес нужно будет компенсировать, но защитный экран необходим на всем протяжении: от входа в потолок, через чердак, до выхода на крышу. Если кровля крыта горючим материалом, необходимо на выходе установить искроуловитель – металлическую сетку с шагом 5*5 мм.

Дымоходная труба

Дымоходная труба должна возвышаться не менее чем на 50 см  над плоской крышей или коньком двускатной крыши — это общероссийская норма.

Как правильно установить самодельную металлическую печь для бани

В зависимости от веса будущей печи меняются необходимые требования к поверхности, на которой она будет стоять. Металлические самодельные газовые печи удобнее всего устанавливать на ровную бетонную поверхность, предварительно покрытую плиткой, керамогранитом или другим отделочным материалом.

В самом первом ряду кирпича, при возведении кирпичной газовой печи, важно соблюдать толщину шва. Каждый кирпич верхнего ряда должен закрывать стык двух нижележащих кирпичей. Высота фундамента не доходит до чистового пола примерно на 20 сантиметров

Если пол в бане деревянный, то его обязательно нужно покрыть огнеупорным настилом. Когда планируется установка действительно большой печи, весом более 700 килограмм, стоит дополнительно залить бетонный фундамент. Его устраивают отдельно от банного фундамента.

Вес высчитывается исходя из суммы следующих параметров:

• вес самой газовой печи;
• вес камней;
• вес наполненных емкостей для воды;
• вес дымоходной конструкции;
• вес защитного экрана, устанавливаемого перед газовой печью.

В большинстве случаев для установки газовой печи в бане планируется бетонное основание.

Выделяют следующие нюансы при заливке бетона:

• площадь фундамента должна быть больше площади основания печи по окружности примерно на 20 сантиметров;
• глубина фундамента под печью должна быть не меньше глубины фундамента под всей баней;
• усадка бани и печи должны быть независимыми, поэтому не нужно связывать фундамент здания и фундамент печи;
• фундамент печи не должен доходить до уровня пола примерно на 20 сантиметров, эту полость закладывают кирпичами.

Итак, учитывая все рекомендации, заливка фундамента будет состоять из следующих действий. Сперва подготавливается котлован. Затем проводятся работы по установке опалубки и укладке армирующей сетки и других укрепляющих материалов.

Далее заливается непосредственно бетон. Стелется огнеупорный материал, рубероид или толь, и на него укладываются несколько рядов кирпичей.

Для того чтобы установить печь на деревянный пол, нужно удостовериться в его прочности. После этого застелить дерево огнеупорным покрытием: базальтовым картоном и асбестом. Сверху ложится металлический лист, огнеупорный кирпич, натуральный камень или керамогранит.

Если задумка владельца предусматривает врезку печи, необходимо уложить пространство между деревянной стенкой и печью, а также пути прохождения дымохода огнеупорными материалами или шамотным кирпичом. Однако стоит помнить, что между печью и огнезащитой необходимо оставить воздушный зазор. Это пространство обычно заполняют каменной ватой или базальтовым картоном.

Как обеспечить безопасность при работе с самодельной металлической печью для бани

Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

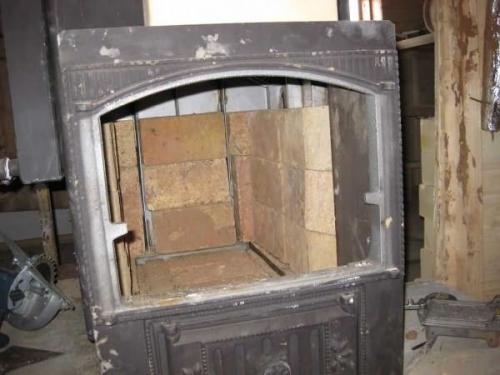

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.



  Футеровка — обложить топку изнутри жаропрочным кирпичом

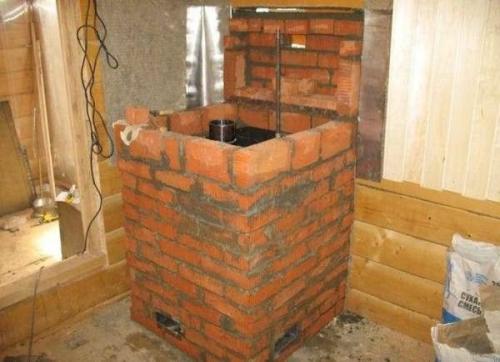

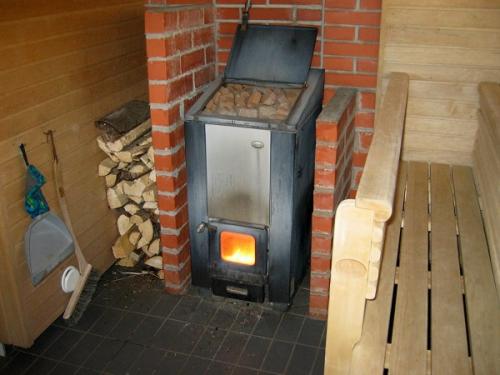

• Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.



Как правильно поддерживать температуру в самодельной металлической печи для бани

Банная печь может использоваться как периодически, так и постоянно. Так или иначе, хозяину выгодно, чтобы агрегат работал максимально эффективно, потребляя при этом минимум топлива.

Печи-каменки для бань, равно как и печи-камины для домов топят преимущественно дровами или торфобрикетами. Это хорошо продуманные, с точки зрения конструкции, агрегаты. Но не каждый производитель старается делать максимально экономичные печи. Поэтому если планируется приобрести печь для периодического или постоянного использования, то внимание стоит обратить на ее КПД и потребление топлива.

Для максимально эффективного использования топлива следует делать так, чтобы оно сгорало полностью. В идеале топливо должно сжигаться на специальных колосниковых решетках, причем печь желательно использовать чугунную. Через поддувало к топливу на всей поверхности топливника поступает воздух, воздействие которого приводит к окислению горючих компонентов, содержащихся в используемом топливе. Результатом этого является выделение водяных паров, которые сопровождает углекислый газ. Процесс горения любого твердого топлива, например, дров приводит к выделению горючих газов. Им свойственна способность догорать, что может осуществляться в верхней части печи.

Более эффективно банные печи будут работать тогда, когда догорание горючих газов будет происходить в топливнике. Обеспечить это можно за счет поступления вторичного воздуха в печь через топочную дверцу. Топливо благодаря этому будет сгорать полностью, не образуя недогоревших частиц в виде сажи, которая скапливается в дымоходе или на камнях. Этого отрицательного эффекта следует всячески избегать, иначе может не только ухудшиться теплоотдача агрегата, но и повыситься пожароопасность помещения — скопившаяся сажа при определенных условиях может загореться.

Еще одним фактором, снижающим эффективность функционирования печи-каменки или печи-камина, являются теплопотери. Они обычно возникают при растопке агрегата и в конце процесса топки. Теплопотери иногда могут составлять до 30%, поэтому минимизация их является очень важной задачей.

Чтобы свести к минимуму или полностью устранить теплопотери, следует ограничить поступление воздушных масс за счет прикрытия отверстий на печи и задвижки на дымоходе.

Повысить КПД печи-каменки или печи-камина можно также за счет:

• Снижения теплопроводности корпуса агрегата;
• Увеличения количества камней и прочих нагреваемых элементов;
• Подбора печи в точном соответствии с площадью и назначением помещения;
• Увеличения площади теплоотдачи.

Использовав эти нехитрые приемы, можно существенно повысить эффективность функционирования печи-камина или печи-каменки и минимизировать потребление топлива.

Как увеличить эффективность самодельной металлической печи для бани

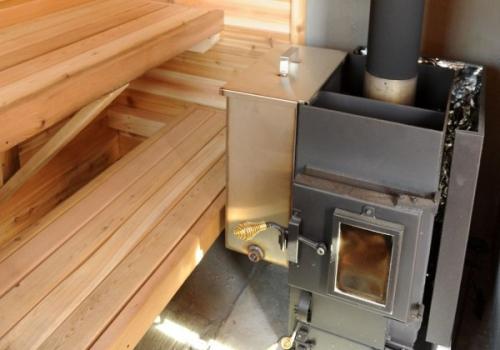

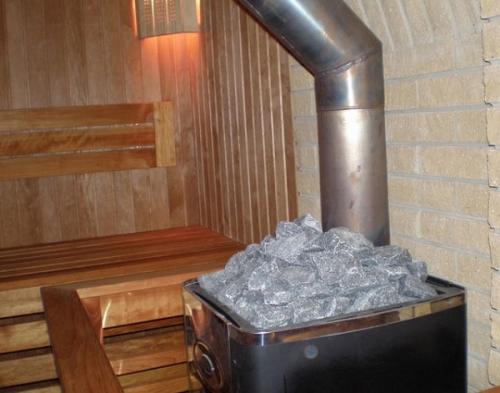

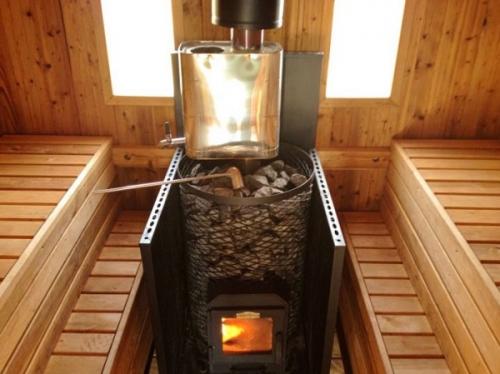

Во многих банях люди стали устанавливать металлические печи. Это можно объяснить тем, что такие конструкции имеют высокую теплоемкость и способны быстро нагреть помещение любых размеров. В случае, если сломалась металлическая банная печь, необходимо выявить причины поломки.

Любая металлическая банная печь обладает рядом преимуществ:

• не трескается;
• имеет высокий уровень жаропрочности;
• быстро нагревается;
• имеет компактные размеры;
• легко транспортируется;
• быстро монтируется.

Кирпичная кладка печи своими руками

Многие специалисты знают, что для длительного использования металлической печи в бане, лучше всего с наружной части выполнить кирпичную кладку. В данном случае желательно предусмотреть наличие кладки из огнеупорного кирпича. Между металлической печью и кладкой кирпича необходимо предусмотреть зазор. Это нужно для предотвращения прогорания металла. Такая воздушная прослойка не должна быть слишком большой.

При сооружении печи в бане необходимо приобретать качественные листы железа. Лучше всего чтобы это было железо толщиной 4-5 мм. Если на начальном этапе строительства печи из металла, приобретено некачественное железо, то печь может быстро выйти из строя. Чаще всего в таких печах отсутствует тяга, от чего парная плохо обогревается. Если печь из металла строится собственными руками, то необходимо учитывать все требования пожарной безопасности.

Печи для бани, причины поломки

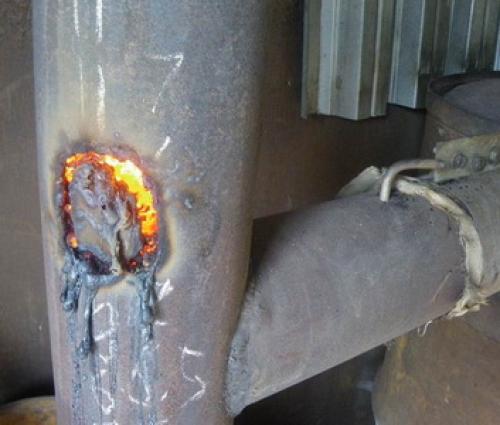

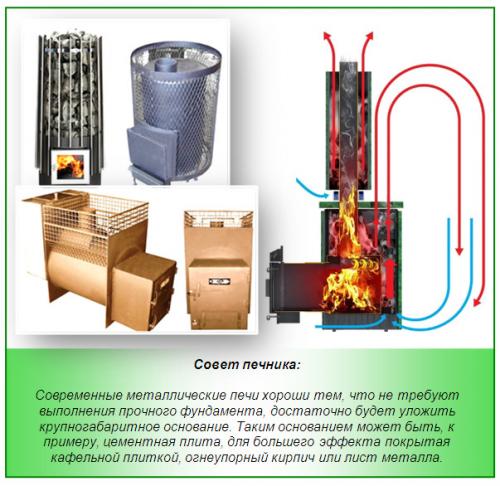

Если сломалась металлическая печь в бане, нужно выявить причину поломки. Для этого лучше всего воспользоваться услугами специалистов, которые знают особенности такого типа конструкций. После осмотра специалист может выявить, что нужно купить и заменить. Важно помнить о том, что в любой металлической печи для бани есть поддувало, которое должно быть правильно установлено. В поддувале должна быть хорошая тяга. Очень часто печь плохо топится из-за того, что она не правильно заглублена. Во время установки металлической банной печи необходимо правильно выполнить ее заглубление. Нужно предусмотреть укрепление печи стальными полосами.

В металлической печи достаточно хорошо сохраняется тепло. Это происходит за счет металлического цилиндра, который заполняется горячим воздухом и удерживает его длительное время. Для выявления неисправности печи из металла, необходимо разобрать кирпичную кладку. Если было обнаружено, что в железе появилась трещина, то надо проконсультироваться со специалистом на предмет того, надо ли менять лист железа или можно заварить трещину, используя сварочный аппарат. Если надо будет использовать сварку, то дополнительно нужно предусмотреть наличие болгарки и сварочных электродов.

Преимущества печей из металла

Довольно часто стали сооружать металлические печи в бане , поскольку они практичны, экономичны и экологичны. Металл, из которого создается печь, имеет длительную гарантию, что существенно увеличивает эксплуатационные характеристики. Осуществляя монтаж металлической печи для бани, необходимо ориентироваться на определенные правила:

• желательно использовать легкую печь;
• нужно учитывать расстояние между железом и кирпичной кладкой;
• нужно учитывать высоту печи и расстояние до потолка.

Естественно, учитывать такие параметры монтажных работ металлической печи можно только при наличии опыта в этом направлении. Сегодня многие любители строительного дела, прежде чем приступать к строительству бани, стараются консультироваться со специалистами, которые могут предостеречь их от возникающих позже проблем.

Утепление места, где устанавливается банная печь

Если металлическая печь создается в помещении бани, которое выполнено из дерева, необходимо предусмотреть обшивку утеплителем. Сегодня утеплитель может быть выполнен из нержавеющего листа металла, что позволит нагревать печь до максимальной температуры. Довольно часто в банях печь стали устанавливать в углу. В таком случае надо предусмотреть утеплитель в виде углового листа металла, что позволит быстро и качественно осуществить обшивку внутри бани. Иногда нержавейка может быть заменена другими отделочными материалами:

• кафель;
• камень;

Если во время парения люди замечают, что печь не издает нужную температуру, значит ее надо разбирать и выявлять причину отдачи низкой температуры. Для этого желательно предусмотреть наличие плана или чертежа, с помощью которых можно будет достаточно быстро разобрать ее и найти причину поломки. Рассмотрев различные чертежи печей, можно осуществить ремонт печи собственными руками.
