Удобный монтаж подвесного потолка П 113: шаг за шагом к идеальному интерьеру

Удобный монтаж подвесного потолка П 113: шаг за шагом к идеальному интерьеру

Процесс установки подвесного потолка включает несколько последовательных шагов. Сначала создается чертеж, затем осуществляется разметка на потолке, устанавливается каркас из профилей, крепятся листы гипсокартона и швы заделываются. В заключение выполняются отделочные работы.

Перед началом работ стоит убедиться, что все нужные инструменты под рукой:

• уровень;
• шуруповерт;
• перфоратор;
• ножницы по металлу;
• рубанок для обработки краев гипсокартона;
• разметочный шнур;
• рулетка;
• карандаш или маркер для разметки.

Обдумайте, какие еще инструменты могут понадобиться, чтобы не отвлекаться на их поиск во время работ.

Подготовительный этап

Перед стартом монтажных работ следует произвести замеры помещения, особенно потолка. Рекомендуется нарисовать схему на бумаге, чтобы легче было рассчитать количество материалов и порядок выполнения работ.

Разметка

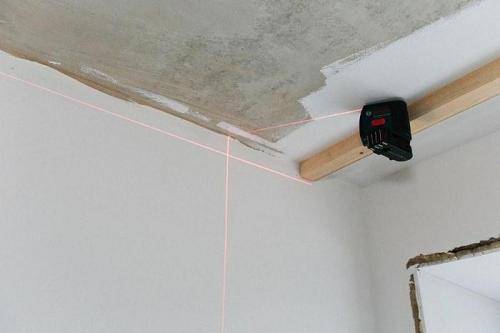

Для разметки потребуется лазерный уровень и карандаш. На основании созданной схемы устанавливаем лазерный уровень на штатив, включая его. Угол обзора должен составлять 360 градусов. Карандашом проводим линию на стене в соответствии с лазерной отметкой для установки направляющих профилей. Можно также использовать отбивочный шнур, но если поверхности изогнутые, линия получится кривой.

Затем с помощью рулетки отмечаем базовые оси под основные профили. В завершение отмечаем места установки подвесов с шагом 700 мм. Расстояние между крепежами устанавливается в зависимости от нагрузки на потолок, рекомендуется 60-70 см.

При монтаже потолка необходимо оставлять промежуток между ним и существующим потолком на 10-12 см. В этом пространстве будут размещены коммуникации, подвесы и декоративные светильники.

Монтаж направляющих профилей

Согласно разметке фиксируем направляющие профили с помощью дюбелей. Перед этим настоятельно рекомендуется наклеить уплотнительную ленту на профиль для снижения вибрации. Рекомендуемый шаг крепления – 40 см.

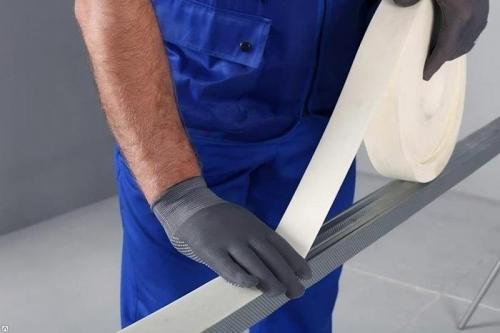

Также рекомендуется наклеивать уплотнительную ленту на профиль для снижения вибрации.

Профили можно укоротить или удлинить по необходимости. Главное, чтобы гипсокартон и профиль находились на одном уровне, что обеспечит идеальное выравнивание потолка.

Крепление прямых подвесов

На базовом потолке осуществляется разметка и крепление подвесов. Когда работа выполняется в многоквартирных домах, рекомендуется применять антивибрационные подвесы, так как они улучшают акустику. Альтернативно можно использовать нониус-подвесы или анкерные.

Связанные вопросы и ответы:

Какие материалы и инструменты необходимы для монтажа подвесного потолка П 113 из кнауф-листов

Выбор варианта отделки потолочной поверхности является одной из наиболее важных задач, которые необходимо решить при выполнении ремонтных работ. Современный строительный рынок предлагает достаточно много материалов, с помощью которых задача может быть решена несколькими способами. В качестве одного из вариантов может рассматриваться технология «Кнауф» гипсокартон потолки. О наиболее важных принципах проведения таких работ и пойдет речь далее.

Выполняя потолок по технологиям «Кнауф» результат получается более надежным и прочным.

Необходимые материалы

Для выполнения работ требуется потолочный гипсокартон и элементы каркаса (деревянный брус или металлический профиль). Также нужны крепежные элементы (саморезы, дюбеля), крабы, различные подвесные элементы.

Кроме того, понадобится набор инструментов. В него входят:

• гидроуровень;
• карандаш;
• рулетка;
• дрель;
• аккумуляторный шуруповерт;
• перфоратор;
• специальный рубанок для обработки краев листа;
• нож по металлу для обработки торцов или болгарка;
• лазерный уровень;
• бумажная армирующая лента.

Разновидности гипсокартона

По отношению к условиям эксплуатации, гипсокартон Knauf может быть следующих типов:

1. А — стандартный гипсокартон для строительства. Можно применять при монтаже в комнате, которая отапливается и имеет невысокую влажность (до 60%).
2. H2 — обладает повышенной устойчивостью к влаге. Может быть применен в комнате с влажностью до 75% по причине низкого уровня водопоглащения (до 10%).
3. DF — устойчивые к открытому пламени листы.
4. DFH2 — объединяет свойства гипсокартона типа DF и типа H2.

В основном расчет каркаса ведется с учетом стандартных размеров гипсокартона 1,2×2,5 м и толщины в 9,5 мм. Однако, размеры гипсокартона могут быть другими.

Кромка гипсокартона в основном полукруглая утонченная, но некоторые листы имеют иную кромку (прямую, со срезанным углом, утонченную, закругленную односторонней фаской или полукруглую).

Однако, первый тип комки является самым технологичным. Каждый из других нестандартных типов кромки призваны решать специфические конструкционные задачи. Например, чтобы монтировать угловые выступы.

Преимущества и недостатки

У технологии множество достоинств:

1. Вариативность. Есть возможность выполнить разные варианты конструкции (одноуровневые или многоуровневые).
2. Создание потолков различных форм по чертежам дизайнеров, возможность корректировать высоту потолка и прятать изъяны.
3. Возможность проложить на потолке слои материала для дополнительной шумоизоляции и утепления. Это позволит сэкономить электроэнергию и обеспечит хорошие условия для проживания.
4. Простота обработки.
5. Гипсокартон – идеальный материал для установки встраиваемых точечных светильников.
6. Возможность использования любых материалов.
7. Небольшие временные затраты (работу можно выполнить за один день).

Из минусов можно отметить только значительное уменьшение высоты комнаты после монтажа потолка. Но это актуальная проблема только для маленьких помещений.

Крепление направляющих

Чтобы осуществить разметку потолка, монтируемого по технологии Knauf, обычного строительного уровня будет недостаточно. Рекомендовано использование гидроуровня или лазерного прибора. Потребуется также приобретение малярной отбивки.

Расставив посредством гидроуровня отметки в углах комнаты, их соединяют между собой посредством шнурка.

Профиль крепят под намеченной линией, при этом не стоит забывать, что потолок опустится на ширину профиля + лист гипсокартона. Поэтому заранее нужно произвести расчеты, чтобы потолок не был слишком сильно опущен.

На заметку:

Производя разметку, следует определить наличие на стенах и потолке электропроводки. Места, где она находится, также отмечают, чтобы электропроводка не была повреждена во время крепления профиля.

После завершения разметки, закрепляют направляющие, представленные профилем 27 на 28 мм. К стене их фиксируют при помощи дюбелей 6 на 40 мм.

Особенности

Использование данной технологии подразумевает наличие некоторых особенностей, которые надо знать. Подробнее о них:

1. Систему можно применять на следующие виды каркасов: металлические, деревянные, закрытые материалами.
2. Крепление листов выполняется в поперечном направлении относительно несущего профиля.
3. Обязательна обработка гипсокартонных листов с удалением фаски.
4. Работа осуществляется с применением подъемного механизма, либо с помощником.
5. Предусматривать деформационные швы с шагом в пятнадцать сантиметров, чтобы отделочная поверхность не деформировалась из-за перепадов температур.

Как подготовить комнату перед началом установки подвесного потолка

Независимо от выбора вида подвесного потолка главным в их установке является то, что все они крепятся к каркасу, а каркас к черновому потолку. Отличаться будет только конструкция самого каркаса.

Перед установкой любого вида подвесного потолка следует выполнить ряд подготовительных мероприятий:

1. Освобождение помещения от мебели.
2. Подготовка потолочного перекрытия. Например, устранение щелей и трещин для избежания теплопотерь в будущем, утепление потолка и его шумоизоляция .
3. Прокладка коммуникаций. Например, монтаж вентиляционных систем и разводка проводки для осветительных приборов.

После расчёта количества необходимых материалов и проведения подготовительных работ можно приступать к монтажу подвесного потолка.

Методика установки панельных потолков

Рассмотрим поэтапно проведение монтажных работ на примере установки подвесных панельных потолков типа Армстронг.

Для начала следует выполнить тщательную разметку на стенах и потолке с помощью рулетки, гидроуровня или лазерного уровня

После этого по периметру комнаты на стены крепится пристенный уголок при помощи дюбелей с шагом не более 0,5 м.

Далее устанавливаются основные несущие профили длиной 3,7 м с шагом 1,2 м параллельно стены. После этого к потолочному перекрытию и несущей рейке крепятся подвесы с шагом 1,2 м.

Поперечные профили длиной 1,2 м устанавливаются перпендикулярно основным рейкам с шагом 0,6 м. Поперечные профили длиной 0,6 м устанавливаются параллельно основным рейкам на расстоянии 1,2 м друг от друга.

После сборки каркаса приступают к установке потолочных плит.

Монтаж подвесных кассетных и реечных потолков аналогичен монтажу потолков типа Армстронг, отличием является только использование кассет или реек вместо плит.

Монтаж потолков из гипсокартона

Первым этапом является нанесение разметки, а, главное, ровной линии, по которой будет крепиться направляющий профиль. Для этого лучше всего подойдёт лазерный уровень. Также необходимо отметить точки крепления подвесов.

Как правильно разметить потолок для установки каркаса П 113

Инженеры фирмы «Кнауф» уже давно хотят найти формулу, чтобы впоследствии не было трещин. На данный момент существует несколько схем по сбору потолков из гипсокартона и профилей, разработанные фирмой «Кнауф». В этой статье рассмотрим потолок П-113.

Разметка

Устанавливаем лазерный уровень с углом обзора в 360 градусов. Находим низшую точку потолка, от нее отмеряем 5 см и по этой метке выставляем лазерный уровень.

Есть один лайфхак: если стена кривая, то можно сделать метки по лазеру только карандашом, без отбивочного шнура, потому что по кривой стене отбивочный шнур может «сыграть», и линия получится неровная. Далее логично предположить, что если стена ровная, то можно сделать метки только в углах и по ним «отбить» линии отбивочным шнуром.

Принцип простой: отбивочный шнур лучше применять на ровных поверхностях.

Идём дальше, сделали периметровую разметку по стенам и закручиваем с шагом 500 мм UD- 28×27 направляющие.

Разметка под подвесы

От ровной стены делаем две метки по 1.20 и так до конца другой стены. По этим меткам «отбиваем» отбивочным шнуром или устанавливаем на полу лазерный уровень и делаем метки карандашом. Затем подвесы делаем через каждые 700 мм.

Забиваются подвесы одним дюбель-гвоздем по центру подвеса. Я забиваю всегда по два дюбель-гвоздя. Так надёжнее.

Установка CD-60×27 профиля

А вот здесь и открывается один из пазлов формулы потолка П-113.

Когда мы через каждые 1.20 устанавливаем профиля CD — внимание! — мы не до конца вставляем в UD-28×27 направляющую CD-60×27 профиль, мы оставляем зазор в 0.5 см. То есть получается эффект плавающего потолка, который впоследствии не должен давать трещины на стыках гипсокартона и углах стен.

Далее выставили под ноль по лазерному уровню CD профиля. Очень удобно пользоваться мишенью. Раньше, да и сейчас еще многие применяют для выравнивания потолочных профилей капроновую нить. Но весьма удобно ровнять CD профиля с помощью мишени.

Установка поперечных профилей

Итак, основные профиля у нас стоят через 1.20, мы их выровняли и закрутили. Далее поперечные профиля CD нарезаем по 1.14 м и с шагом 500 мм закрепляем на крабы, подвесов здесь уже нет. Единственное — от стены мы делаем 100 мм ряд из профилей CD и в конце стены тоже один ряд профилей CD 100 мм.

В общем, схема такая: отмеряем сначала 100 мм от стены и от стены также отмеряем 500 мм, и идём дальше по 500 мм. А в конце, когда мы приблизимся к другой стене, делаем 100 мм. Крабы все «прокручиваем» до конца «семечками». Фото: Depositphotos

Установка гипсокартона

Здесь уже апогей формулы потолка П-113.по периметру не закручивается шурупами. В этом и есть основной секрет потолка П-113. Эффект плавающего.

Шурупы закручиваются только в несущие профиля CD от стены на 40−50 мм и поперечные профиля CD. По периметру потолка из гипсокартона мы оставляем зазор 0.5 см, то есть вплотную к стене гипсокартон не ставим, не забываем — мы делаем плавающий потолок. Гипсокартонные листы закручиваем в шахматном порядке, и на пересечении листов расстояние должно быть не менее 400 мм.

Представьте, происходят какие-то вибрации дома, перепады температур, а потолок за счёт плавающего эффекта может обходить эти давления и не лопаться на стыках.

На мой взгляд, система установки профилей CD с шагом в 400 мм пока является самым надёжным методом. Но это сугубо мое личное мнение.

Какие шаги включает в себя установка каркаса для подвесного потолка П 113

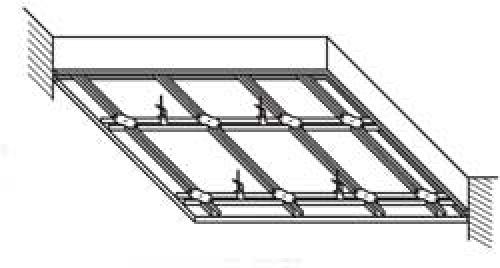

Комплектная система КНАУФ П 113 представляет собой полный комплект специально подобранных материалов, необходимых для создания подвесного потолка на одноуровневом металлическом каркасе. Готовая конструкция потолка не является конструктивным (несущим) элементом здания.

Основные строительные элементы потолка:

• гипсокартонный КНАУФ-лист;
• металлические КНАУФ-профили потолочный ПП 60x27 и направляющий ПН 28x27.

Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. в разделе «Технические характеристики».

Отличительная особенность данной системы: основные профили каркаса подвесного потолка, закрепленные с использованием подвесов непосредственно к базовому потолку, и несущие профили, к которым крепится гипсокартонный КНАУФ-лист, расположены в одном уровне.

Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.

Все элементы комплектной системы П 113 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Область применения

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:

• отделки;
• решения конструктивно-планировочных задач;
• устранения неровностей перекрытия;
• скрытого размещения инженерных коммуникаций;
• повышения звукоизоляции перекрытий;
• акустики;
• повышения огнестойкости перекрытий и покрытий.

Процесс монтажа

Процесс монтажа включает следующие этапы работ:

• разметка проектного положения каркаса подвесного потолка;
• сборка и крепление каркаса;
• установка гипсокартонных КНАУФ-листов (ГКЛ) в проектное положение и крепление к каркасу;
• заделка швов между гипсокартонными КНАУФ-листами и по необходимости сплошное шпаклевание поверхности подвесного потолка;
• грунтование поверхности подвесного потолка перед нанесением краски или декоративного покрытия.

Рекомендации

Монтаж подвесных потолков следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.

В условиях повышенной влажности (санузлы, кухни) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ).

Расположение электрических проводок в пространстве каркаса потолка должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных листов.

Окрашивание подвесных потолков П 113 рекомендуется производить вододисперсионными красками. Не допускается нанесение известковых красок и красок на жидком стекле.

• Комплектная система П 113 позволяет наиболее правильно, качественно и экономно решить конкретную строительную задачу - создание подвесного потолка.
• В процессе создания подвесного потолка исключаются неудобные «мокрые» процессы.
• Значительно увеличивается производительность труда.
• Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
• Предоставляется возможность реализации неограниченных по замыслу многовариантных архитектурных решений потолков.
• Готовый потолок имеет высокий уровень качества отделываемых поверхностей.
• Поверхность подвесных потолков П 113 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
• Улучшаются тепло- и звукоизоляционные качества помещения.
• Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы — гипсокартонный КНАУФ-лист обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.

Как крепить кнауф-листы к каркасу потолка П 113

ОБЩИЕ СВЕДЕНИЯ Подвесные потолки с использованием КНАУФ-листов (гипсокартонных листов, ГКЛ) предназначены для повышения предела огнестойкости несущих конструкций перекрытий, улучшения тепло - и звукоизоляции, скрытияэлектропроводки и инженерного оборудования, а также для декоративной отделки помещений.Подвесные потолки не являются конструктивными (несущими) элементами здания. Устройство подвесных потолков позволяет исключить "мокрые" процессы в отделочных работах, улучшить качество отделываемых поверхностей и повысить производительность труда.Подвесные потолки состоят из несущих конструкций, подвесов, соединительных элементов и облицовочного материала. В качестве облицовочного материала в системах П 111, П 112 и П 11З применяется гипсокартонный лист (информационный лист К 71).Несущая конструкция подвесного потолка состоит из металлического или деревянного каркаса. Элементы металлического каркаса (П 112, П 113) - профиль потолочный (ПП 60/27) и профиль направляющий (ПН 28/27), изготовленные из оцинкованной стали по ТУ 1121-004-04001508-2003 (инф. лист К 6). Элементы деревянного каркаса в системе П 111- деревянные бруски с влажностью не более 12+3%. Подвесы, применяемые в системах подвесных потолков, предназначены для закрепления (подвески) потолочных профилей (брусков) к несущим конструкциям перекрытия. Подвесы закрепляются на несущей конструкции перекрытия анкерными элементами (ж/б потолок) или винтами (по деревянным лагам). Соединители служат для скрепления основных (профили, которые крепятся посредством подвесов к несущему основанию) и несущих (профили, которые крепятся к основным и являются несущим основанием для обшивки) профилей в одном или разных уровнях. ТИПЫ КОНСТРУКЦИЙ *Рекомендуется для устройства подвесных потолков в небольших помещениях.
