Установка дымохода своими руками: как сделать правильно?

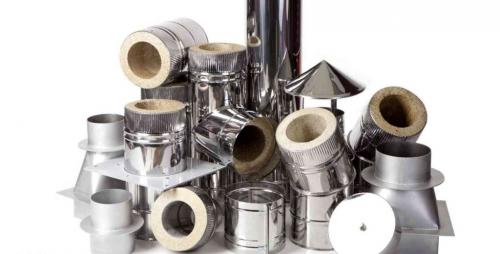

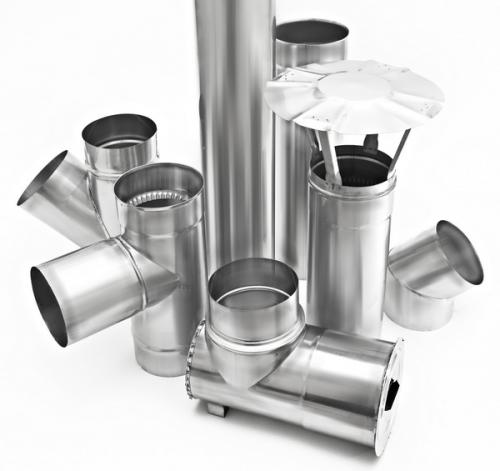

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

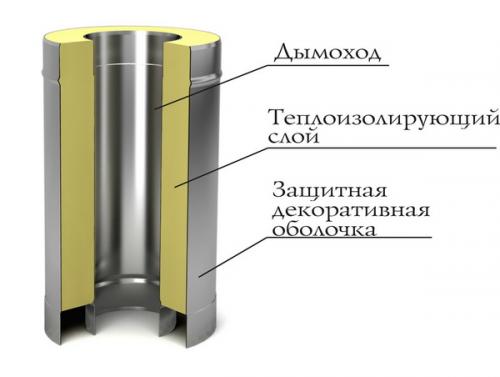

Сэндвич-трубы состоят из трех слоев:

внутренней трубы, по которой и отводится дым;
слоя негорючего утеплителя, как правило, базальтовой ваты;
внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

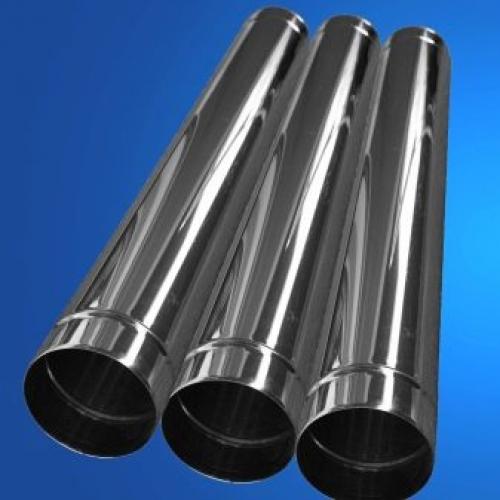

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

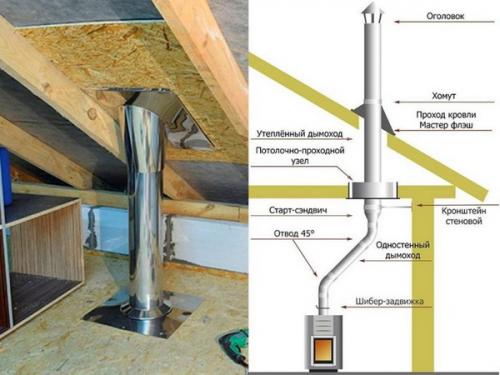

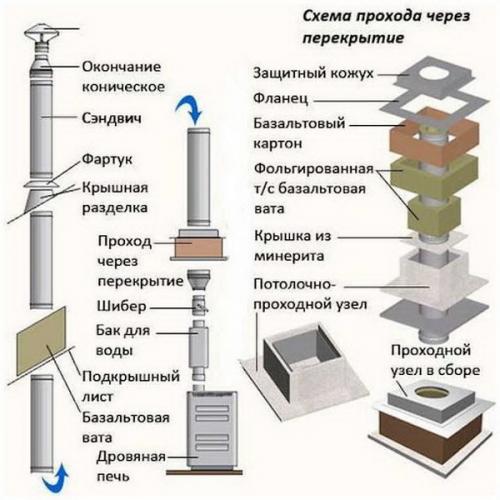

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды. Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену.

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура.

Дымоход для твердотопливного котла своими руками. Каким должен быть дымоход для твердотопливного котла

Основное назначение дымоотводящей трубы – удаление отработанных газов после сгорания дров в топке. Способность отводить продукты сгорания характеризуется естественной тягой, которую создаёт дымоход за счёт разрежения воздуха при изменении высоты от места забора горючих газов – до уровня выброса в атмосферу. Изменение атмосферного давления между нижней и верхней точкой трубы измеряется в Паскалях. Зависит эта характеристика от значения высоты и диаметра газоотводящего канала.

Для бесперебойной работы твердотопливного оборудования, производители котлов указывают значение разрежения для реализуемых моделей. В зависимости от мощности отопительного агрегата, требования к дымоходу меняются: чем больше производительность – тем выше величина разрежения. Чтобы избавить потребителя от сложных расчётов значений длины и диаметра дымоходной трубы, изготовители котлов указывают рекомендуемый диаметр и высоту канала для отвода продуктов сгорания.

ВНИМАНИЕ! При самостоятельном изготовлении котла отопления, размер дымохода принимают подобный показателям промышленных аналогов по мощности.

Основными требованиями к дымоотводящей трубе является соответствие длины и сечения канала для создания требуемой тяги. Форма сечения также влияет на качество тяги, но в меньшей степени. Материал канала, должен выдерживать высокие температуры и не подвергаться коррозии. Образующийся внутри трубы конденсат, имеет разрушительные свойства.

Как установить дымоход от котла. Выбор материала для дымохода

При обустройстве дымоотводных систем могут использоваться металлические, керамические и коаксиальные трубы. Решать, какая труба нужна для газового котла, нужно в соответствии с требованиями, которые предъявляет конкретная модель котла. Если же в документации отсутствует подобная информация, то придется изучить характеристики каждого из представленных материалов.

Самым популярным материалом для изготовления дымоходов является металл. Чаще всего используется нержавеющая сталь, но встречаются и варианты из оцинкованной стали. В любом случае, рабочая температура в дымоходе газового котла при использовании металлических труб может достигать 800 градусов, чего вполне достаточно для обустройства системы отвода продуктов сгорания.

Конструкция металлических дымоходов включает в себя внутренний слой, изготовленный из нержавеющей стали, теплоизоляционный слой из базальтовой ваты и тонкий металлический кожух. Такие устройства достаточно надежны, имеют высокую прочность и имеют приемлемые визуальные качества.

Следующий вариант – это керамические дымоходы, рассчитанные на эксплуатацию при температуре до 1200 градусов. Подобные устройства имеют трехслойную конструкцию, которая включает в себя керамический слой, теплоизоляцию и внешнюю оболочку из керамзитобетона. К основным достоинствам дымоходов из керамики можно отнести простоту конструкции и монтажа, надежность и высокую пожаробезопасность.

Последний вид дымоходов – коаксиальный, который хорошо выглядит и имеет очень хорошие эксплуатационные характеристики. Благодаря двухслойной конструкции коаксиальные дымоходы оказываются надежно защищены от выделяющегося конденсата. В сочетании с газовыми котлами это качество проявляется особенно ярко, поэтому выбор коаксиального дымохода в данном случае будет наиболее оправданным.

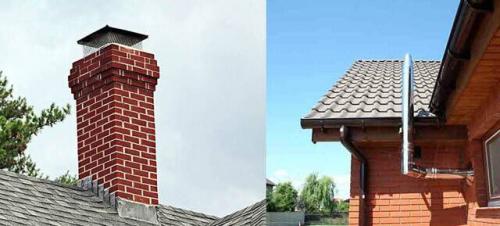

Существуют также кирпичные дымоходы, но они изначально рассчитаны на использование с твердотопливным отопительным оборудованием. Чтобы появилась возможность подключить газовый котел к кирпичному дымоходу, последний необходимо переоборудовать, вставив в него металлическую часть и выполнив теплоизоляционные работы.

Опорная площадка для дымохода своими руками. Крепление дымохода к стене своими руками

Как выбрать надежный настенный кронштейн для дымохода: обзор всех разновидностей + правила установки

Здравствуйте, уважаемый читатель! Настенный кронштейн для дымохода выполняет важную роль фиксатора воздушного канала, обеспечивает его устойчивость, и как следствие, правильное и безопасное функционирование.

Рассмотрим виды стеновых креплений, их особенности, как правильно выбрать и грамотно установить.

Что собой представляет

Устройство предназначено для крепления как печного, так и котлового дымоотвода к стене и удержания его в вертикальном положении. Оно предохраняет трубу от смещения по вертикальной оси под воздействием ветровых нагрузок.

Представляет собой две треугольные конструкции из стальных направляющих, соединенных перемычками у основания и кольцом для фиксации дымохода.

Дымоходная труба удерживается либо площадкой с отверстием под диаметр канала, либо хомутом, либо консольными направляющими. Для обеспечения дополнительной прочности крепежи снабжаются резиновым уплотнителем.

С другого края консольное приспособление крепится к вертикальной поверхности анкерами, болтами или шпильками.

Из каких материалов производится

Стеновые кронштейны изготавливают из черной и нержавеющей стали толщиной 1-1,5 мм. Некоторые зарубежные производители выпускают продукцию из алюминия.

Преимуществами детали из нержавейки и алюминия являются отсутствие коррозии, более легкий вес, эстетичный внешний вид.

К плюсам изделий из черной стали следует отнести более низкую стоимость и хорошую свариваемость металла.

По конструктивным особенностям настенные кронштейны подразделяются на:

Стартовые.
Стеновые кронштейны.
Настенные хомуты.
Телескопические.
Обычные хомуты на шпильках.
Консоли.

Преимущества и недостатки

Стартовый, или опорный кронштейн, выполняется из двух прочных консольных конструкций, которые соединяются у основания перемычками. Он в определенной степени несет и силовую нагрузку, так как служит опорой для всей вертикальной массы дымохода и устанавливается в месте выхода дымоотвода на улицу.

Стеновой кронштейн используется в фиксации дымоотводного канала по всей его длине, как по вертикали, так и в горизонтальном монтаже. Способен выдерживать достаточно большой вес, создавать жесткую опору, отличается простотой монтажа.

К минусам можно отнести то, что его крепящее кольцо имеет определенный, нерегулируемый размер сечения.

Хомуты отличаются формой крепления в них дымоходных каналов – вместо замкнутого кольца применяются две стягивающиеся скобы.

Как бюджетный вариант используются обычные хомуты, прикрепляемые к стенам с помощью шпилек.

Главное преимущество телескопического кронштейна – его раздвижная конструкция, позволяющая регулировать расстояние крепежа от основания на необходимую величину. Можно вести монтаж на неровных поверхностях, соблюдая вертикальность положения дымоотвода. Нет необходимости, как в других вариантах, отрезать штанги или направляющие по нужному размеру.

Устройства, состоящие только из консольных направляющих, без фиксирующих хомутов и кольцевых площадок, просты в установке. На них также легко регулировать расстояние монтажа дымоходного отвода до стены. Однако их закрепление менее жесткое, чем в кольцевых фиксаторах.

Источник: https://detali-interera.ru-land.com/stati/montazh-sendvich-dymohoda-svoimi-rukami-osnovnye-dostoinstva-sendvich-dymohodov

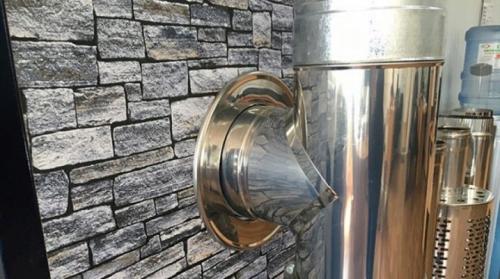

Установка дымохода через стену. Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

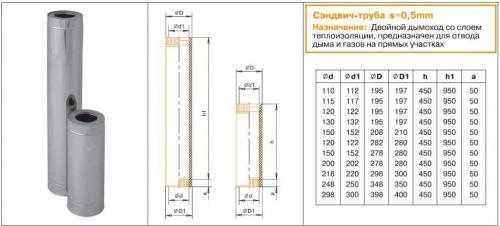

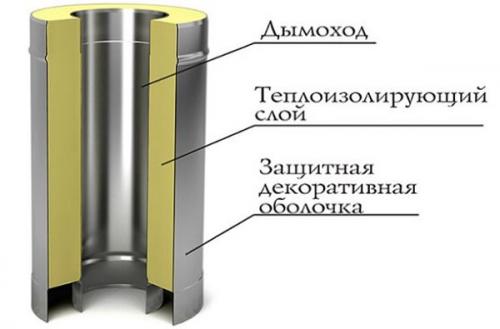

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Монтаж одностенного дымохода. Предварительный расчёт системы дымохода

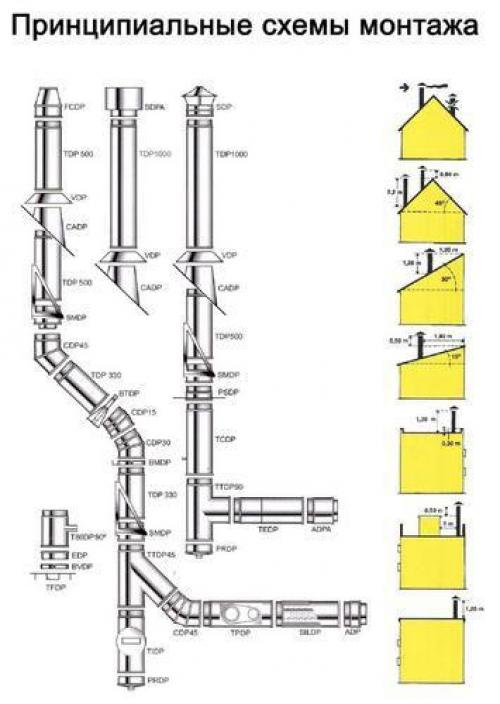

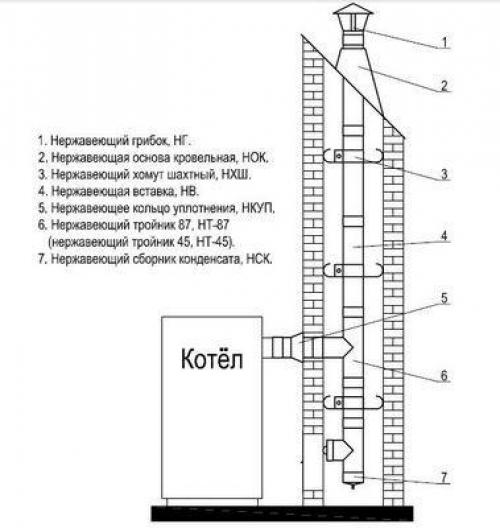

Принципиальные схемы монтажа дымоходов из нержавейки

При планировании установки нержавеющего дымохода необходимо учесть несколько важных критериев, которые предусмотрены специальными основополагающими документами службы технического надзора:

1. Общая высота дымохода не может быть менее 5 м – для обеспечения нормальной тяги.

2 . Не допускается устройство горизонтальных участков более 1000 мм длиной.

3. В неотапливаемых помещениях либо на открытом пространстве (на улице) запрещена установка элементов, не имеющих собственной термоизоляции.

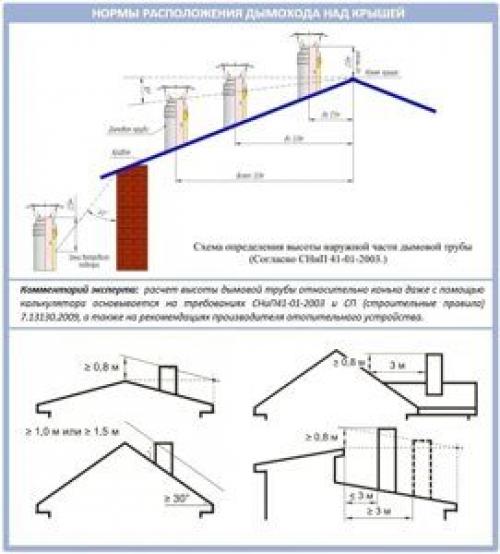

4. Особое внимание превышению среза дымохода над кровлей:

Если крыша плоская – не менее 500 мм.
Те же требования, если расстояние от трубы до конька скатной кровли менее 150 см.
При расстоянии от 150 до 300 см – труба должна быть, как минимум, вровень с высотой конька.
При больших расстояниях срез трубы не должен быть ниже линии в 10º от горизонта высоты конька.
Бывают ситуации, когда к основному зданию пристроены другие строения. В этом случае высота трубы должна быть, как минимум , выше их верхнего уровня.

5. Если дымоход проходит через кровлю из горючих материалов, обязательным условием является установка искрогасителя.

6. Самые ответственные участки – проход через стены, перекрытия, кровлю, особенно, если они выполнены из горючих материалов. Если труба неизолированная ( одностенная ), то расстояние между ней и перекрытием должно быть не менее 1000 мм. Такое, собственно, не практикуется, но даже при толщине «сэндвича» 50 мм минимальный зазор должен быть 200 мм.

7. Не допускаются стыки труб в толще стен или перекрытий. Минимальное расстояние от пола, потолка, стены – 700 мм

8. При проходе дымохода даже через негорючую кровлю минимальный зазор между трубой и покрытием не может быть менее 130 мм.

9. Обязательно учитываются два основных правила:

На горизонтальном или наклонном участке от от опительного прибора или печи трубы монтируются «по дыму», т.е . так, чтобы продукты сгорания свободно передвигались по внутреннему каналу. На практике это – трубы надевается на предыдущую от котла.
На вертикальном участке дымохода все наоборот – монтаж идет «по конденсату», с тем расчётом, чтобы стекающая образовавшаяся влага «не имела шансов» попасть в утеплитель. Таким образом, каждый последующий участок трубы вставляется в нижестоящий.

10. Диаме тр тр убы ни в одном из своих сопряжений не может быть меньше, нежели штатный выходной патрубок отопительного прибора.

11. Общее количество поворотов дымохода, независимо от их угла – не более трех .

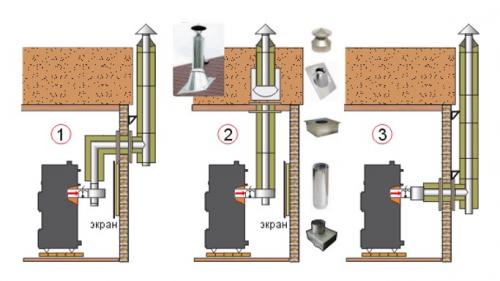

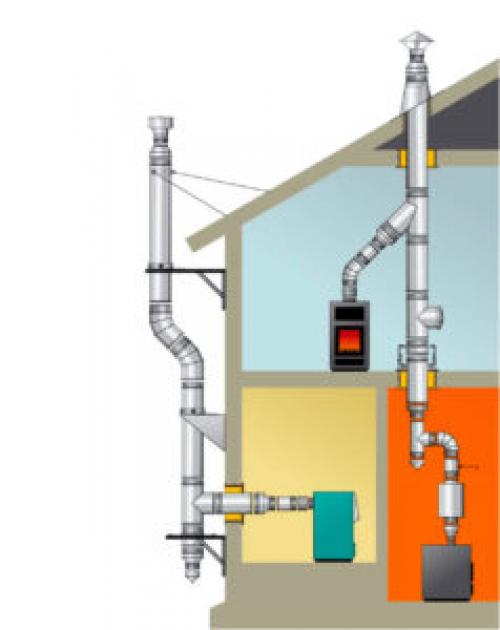

Дымоход может иметь внутреннюю схему расположения, с прохождением через помещения дома. В этом случае применяются либо термоизолированные сэндвич-трубы, либо сам дымоход может закрываться кирпичной кладкой.

Схема дымохода внутри помещения

В последнее время, с широким распространением двуслойных изолированных деталей, более популярной схемой стало внешнее его размещение, с креплением кронштейнами к наружной стене ,

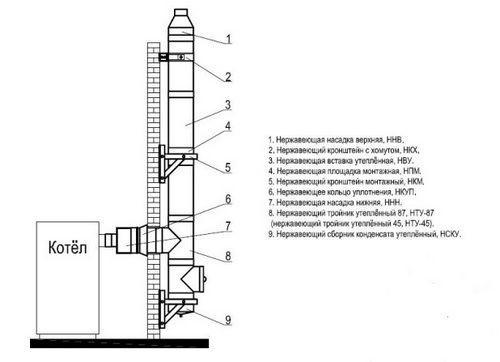

Расположение дымохода снаружи на кронштейнах …

либо с монтажом специальной несущей конструкции из металлического профиля.

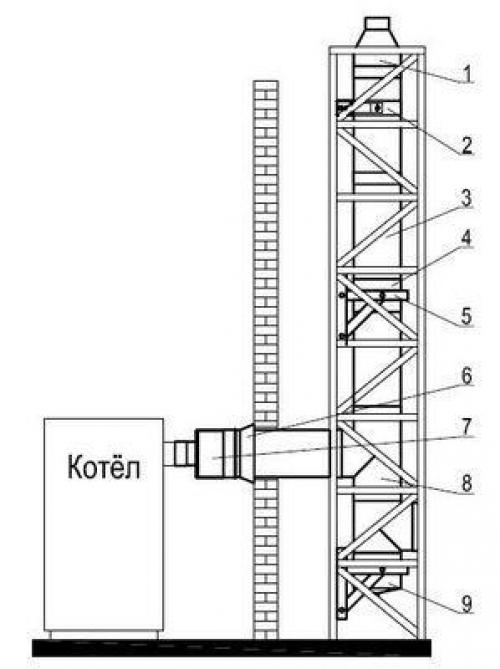

… или на специальной несущей конструкции.

Достоинства такого размещения очевидны – нет необходимости устраивать сложные термоизолированные проходы через межэтажные перекрытия и кровлю.

Монтаж дымохода снаружи дома. Материал и толщина стенки рабочей (внутренней) части

Если разбить на категории, при выборе материала, получим следующее:

Сама сталь изделия и ее качество. Из-за этих факторов будет зависеть срок службы всей
конструкции и ее термическое сопротивление.
Материал теплоизоляции и плотность его наполнения. Все это вместе должно обеспечивать многолетнюю эксплуатацию при температурах от 700 градусов по С.
Качество сварки на швах должно быть максимальным. Лучше всего подойдут изделия сваренные при помощи лазера.

Трубы для дымохода из нержавейки — отличный выбор. Этот материал способен выдержать самые жесткие условия эксплуатации, такие как очень высокую температуру и высокую влажность (для бань, саун, ванных комнат и кухонь). Сэндвич дымоходы из нержавеющей стали — лучшие. Допускается изготовление внутренней стенки сэндвича из оцинковки только если топите газовым котлом. В этом случае продукты сгорания газа не повредят стенки трубы.Для котлов на твердом топливе использовать лист оцинковки нельзя. Он прослужит мало времени, и его придется менять. Внешняя часть стенки сэндвича может быть какой угодно. Лучше конечно из металлов, которые сопротивляются коррозии. Это оцинковка, медь, латунь, нержавейка, и другие материалы.

Посоветуйтесь со специалистом. Ведь материал зависит от того режима, в котором будет эксплуатироваться
сэндвич. Хорошие марки нержавеющей стали: 316, 321, 310 С. Такие сэндвичи выдерживают температуру от 850 градусов по Цельсию. Последняя марка — от 1000 градусов по Цельсию. Когда выбираете высококачественную нержавеющую сталь с хромом, имейте в виду, что она не притянет магнит.

Прежде чем идти в магазин, возьмите в карман магнит, завернув в кусок ткани. Ткань не допускает повреждения блестящей металлической поверхности во время осмотра, и предотвратит возможные конфликты с продавцом. Если вы чувствуете, магнит притягивает конструкцию трубы, вам предлагают товар низкого качества. Вам надо будет учитывать толщину стали, из которой сделан сэндвич с дымовым каналом. В качестве примера рассмотрим продукцию российской компании Вулкан. Производитель использует для производства металл толщиной 0,5 мм. Покупая изделие из тонкой нержавеющей стали, имейте в виду, оно проработает недолго, при активном использовании. Чтобы избежать неприятных последствий, толщина должна быть от 0,8 миллиметров, а лучше 1 миллиметр и выше.

Как правило, стенку 0,5 миллиметра применяют в газовых котлах. В банях они прослужат недолго. Коснемся диаметра дымохода. Диаметр сэндвич трубы внутренний и диаметр наружный. Часто спрашивают дымоход сэндвич 150, а реально встречаются следующие размеры:
120 на 200, 115 на 200, 150 на 220 и 140 на 200. Длина одного колена от 50 до 100 сантиметров. Размер внутренней трубы задает дымоход самой печи, а внешний размер зависит от изоляции (насколько она толстая).
Пройдем по изоляции. Толщина изоляции должна быть от 2,5 до 6 сантиметров. Чем она толще, тем лучше. При высоких температурах (бани, сауны) используется базальтовая вата. Нельзя категорически использовать стекловату. Ее предел эксплуатации — 350 градусов по Цельсию. После этой температуры стекловата теряет свои свойства. Обычная температура горения начинается с 500 градусов.

Источник: https://doma-otido.ru/novosti/pravilnaya-sborka-sendvich-dymohoda-sendvich-truba-i-ee-konstruktivnye-osobennosti

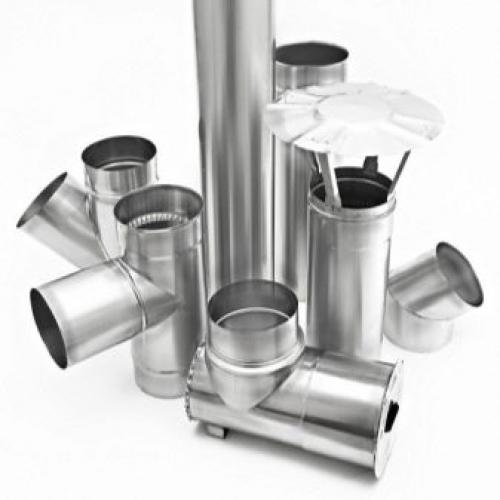

Монтаж дымохода из нержавейки. Дымоходы из нержавеющей стали

Нержавеющие дымоходы в отличие от своих чугунных собратьев хотя и не настолько долговечны, всё же могут частично решить проблему безотказного дымоотведения далеко за пределы отапливаемого помещения и строения в целом.

Плюсы и минусы

Дымоходы, построенные из нержавеющей стали, отличаются некоторыми положительными качествами по сравнению с кирпичными аналогами.

Такие изделия легко приспосабливаются под любую схему отопительной системы – газовую или дровяную. Не требуются они лишь при нагревании воздуха внутри постройки посредством электронагревательных элементов.

Относительно высокий показатель прочности стенок. Толщина листовой стали такова, что дымоход смять, повредить голыми руками не всегда возможно.

Небольшой вес : стенки дымохода достигают максимум 2 мм. Это продиктовано условиями, которые способна обеспечить для бесперебойного дымоудаления нержавейка.

Металлический дымоход, если это не капитальная труба с толстостенным исполнением, не потребует усиленного фундамента и сверхпрочных опор.

Срок службы нержавеющей стали – до 30 лет при соблюдении правил эксплуатации.

Высокие температурные показатели: нержавейка не теряет своих свойств при нагревании до 600 градусов. В целях эксперимента труба раскалялась и до 900 по Цельсию. Она светится при такой температуре ярко-красным цветом, при этом не проминается и сохраняет свою форму и расположение.

Нержавеющая сталь, как и любые высокопрочные стальные сплавы, не склонна к разрушению от вибрации и ударов до определённой степени.

Труба из нержавейки не страдает от резкого нагрева и охлаждения.

Отсутствует восприимчивость к окислению со стороны водоконденсата: при соединении углекислого газа и воды образуется слабый раствор угольной кислоты, который не влияет на состояние нержавейки.

Нержавейка безопасна : она не выделяет вредных веществ.

Труба из нержавейки, подобно оцинкованным стальным секциям, монтируется в значительной мере легко.

Дымоход может быть установлен как в виде сквозного трубопровода , проходящего через чердачно-потолочное перекрытие, пространство чердака и крышу (кровлю), так и выходить через стену наружу, поднявшись вверх в стороне от чердака и крыши.

Стальной дымоход прост в замене прохудившихся секций и в чистке от сажи.

Монтаж дымохода через крышу. Проектирование дымоходной трубы

Правила вывода через крышу регламентируются предписаниями СНиП 41-01-2003 и пожарной безопасности. К проектированию систем дымоотведения следует подходить с той же ответственностью, что и к планировке отопления. Обращают внимание на:

место вывода дымоходной трубы относительно конька;
тип сечения, используемые материалы;
объединение нескольких дымоходов, а также вентиляционных труб.

Независимо от того, как проводится монтаж дымохода, — через кровлю или через стену, для обеспечения хорошей тяги нужно выполнить несколько условий:

обращают внимание на расположение дымовых каналов — их делают вертикальными без горизонтальных участков;
при необходимости допускается минимальный наклон двух участков — угол не более 30 градусов.

Вывод дымоходной трубы следует располагать на скате. В идеале его можно устроить и на самом коньке, однако такой вариант требователен к стропильной системе. Чем ниже будет располагаться дымоходная труба – тем больше на нее будет нагрузка от снежных масс. Также увеличивается и риск протечек в местах стыков. По этой причине вывод дымохода не располагают в ендовах. При прохождении дымохода через перекрытие удаление от элементов строения и обрешетки должно быть:

130 мм для трубы с изоляцией;
300 мм для обычных труб.

Источник изображения https://krovgid.com/

Объединение нескольких дымоходных и вентиляционных труб выполняется для сохранения привлекательности крыши. Однако на практике для этого приходится создавать массивные сооружения, которые сложнее защитить от протечек, чем отдельные трубы.

В вопросе подбора материалов и сечения трубы ориентируются на параметры отопительного прибора и тип топлива, а также предписания пожарной безопасности и СНиП. Монтаж через крышу выполняется с обязательным устройством потолочно-проходного узла. Такой делается как при проходе через потолок, так и при выводе через кровлю. Во втором случае уделяют внимание гидроизоляции.

Разница в используемых материалах, а также выбор сечения создают различные предписания к порядку и правилам монтажа. Чтобы правильно монтировать через потолок и крышу, лучше привлекать специалистов – их рекомендации и услуги позволят получить качественный результат.

Оптимальным выбором для установки внутри дома будет сэндвич труба. Чаще всего современные сэндвич дымоходы изготавливаются из нержавеющей стали разной толщины и состоят из трех частей: внешней трубы, теплоизоляционной прокладки и внутренней трубы. Внутренние трубы производятся из марок стали, которые выдерживают высокий градус нагрева.
К преимуществам этого типа дымоходов можно отнести:

надежность и долговечность;
возможность выбрать модульные детали и элементы разной длины, для комфортного монтажа в помещениях с любой планировкой;
относительную простоту сборки и обслуживания — при определенном опыте такой дымоход можно установить самостоятельно.

Независимо от материала дымохода, предусматривают укладку утеплителя для части трубы снаружи дома, а также надежной тепло- и гидроизоляции в месте прохождения перекрытий и кровли.
