Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками

24.07.2022 в 20:43

Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками

Деревянные перекрытия в домах из бруса имеют массу преимуществ: они легкие, обладают всеми необходимыми свойствами — тепло- и звукоизоляцией, подходят практически для любых эксплуатационных условий. Перекрытия выполняют роль таких элементов конструкции дома, которые обеспечивают распределение нагрузок по горизонтали.

Конструкции, которыми являются перекрытия, состоят из несущих элементов и ограждений. В качестве несущих элементов выступают балки, которые воспринимают нагрузку, как собственного веса, так и веса ограждений и заполнителей. Готовая конструкция деревянного перекрытия в доме из бруса должна выдерживать эксплуатационные нагрузки, которые рассчитываются заранее.

Перед укладкой балки обязательно антисептируют. Размещают их параллельно друг другу вдоль короткой стороны пролета, соблюдая шаг. Балки сопрягают с венцами сруба сковороднем, а затем торцы обрабатывают антисептиком. Для звуко- и гидроизоляции концы балок оборачивают различными материалами. Нередко куски толя, рубероида и войлока подкладывают под концы балок.

Нагрузка на перекрытия складывается из их собственной массы и тех временных нагрузок, которые возникают в ходе эксплуатации постройки в целом. Вес перекрытий зависит от их конструкции, а также вида утеплителя.

В среднем она составляет 230 кг/м2, но может быть и больше. Для определения полной нагрузки, приходящейся на 1 м2 перекрытия во время эксплуатации дома, следует сложить собственную и временную нагрузку. Расстояние между балками выбирается обычно 0,5-1 м.

При устройстве перекрытий в доме из бруса следует учитывать, что на проемы между ними также приходятся нагрузки, именно поэтому делать их больше 1 м не стоит. Оптимальным вариантом будет применение балок сечением 6 х 18 см с шагом между ними в 40 см.

Если в перекрытии брусового дома необходимо выполнить проем для лестницы или дымовой трубы, устанавливается дополнительный ригель, на котором и монтируются нужные балки. Прикрепляют их к ригелю несколькими способами: с помощью соединения «ласточкин хвост», применяя металлические хомуты, на черепных брусках. В больших пролетах балки при необходимости можно укрепить с помощью промежуточных столбов.

Чтобы передать нагрузки от утеплителя балкам, устраивают накат. Его выполняют в виде щитов из продольных или поперечных досок, или в виде щитов как из продольных, так и из поперечных досок. Их плотно подгоняют одна к другой. Для сооружения наката потолочного перекрытия в доме из бруса нередко используется листовой материал, например фанера.

Главное, чтобы он был способен выдержать вес утеплителя. С боковых сторон к балкам прибивают бруски сечением 5×5 см, на которые и опирают щиты.

Накат покрывается слоем толя или рубероида, на него укладывается или засыпается утеплитель, который подбирается заранее в соответствии с температурой воздуха зимой в данном регионе, финансовыми возможностями хозяина и его предпочтениями.

Стропила из осб. Устройство наслонных стропил из клееных двутавровых балок дерево-OSB-дерево

Стропильная система дома на основе наслонных стропил - это стропила кровли с промежуточными опорными стойками или прогонными балками, опирающиеся на внутренних стены дома, столбы, колонны, своды или потолочные балки. При такой конструкции наслонные стропила опираются на наружные стены дома (на опорный брус - мауэрлат), а коньковый конец стропил опирается на балку центрального (конькового) прогона. Такая конструкция может быть возведена при наличии центральной опоры для перекрытия пролета 8,5 метров, а при добавлении одной промежутояной опоры - до 12 метров (расстояние между стенами), при добавлении двух промежуточных опор - пролет до 15 метров.

Наслонные стропила при такой конструкции работают как балки: только на изгиб. Это позволяет использовать более легкие стропила, например из двутавровых деревянных балок) и отказаться от стропильных затяжек, снижающих эффективную высоту внутреннего пространства масарды и, в некоторых случаях, портящих ее интерьер. Читайте о вариантах безраспорных наслонных стропил и о способах их крепления к мауэрлату в доме из газобетона.

Новым современным легким и прочным материалом для наслонных стропил является двутавровая деревянная балка системы дерево-OSB-дерево. При меньшем весе клееных двутавровых деревянных балок их прочностные характеристики выше традиционных деревянных балок из массива дерева. Двутавровые клееные деревянные балки не изменяют своих характеристик со временем, не подвержены усадки и кручению, как обычные дервянные балки. Двутавровые клееные деревянные балки обладают меньшей теплопроводностью. Легкий вес двутавровых клееных деревянных балок позволяет вести работы по их монтажу самостоятельно - своими руками без привлечения строительной техники или большого количества рабочих.

Мы рассмотрим в деталях пример устройства кровли в деревянном доме на основе системы наслонных стропил из двутавровых клееных деревянных балок дерево-ОСБ-дерево.

Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками

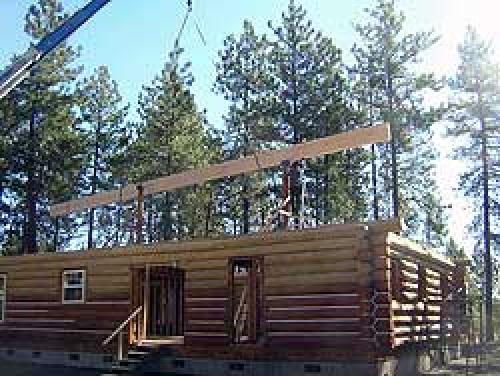

Для возведения стропильной системы наслонного типа бревенчатого дома будет использован большой коньковый прогон из клееного бруса высотой 60 см. Опираться коньковый прогон будет на два массивынх деревянных столба из сухостойной древесины.Опорные столбы для конькового прогона опираются на опорную площадку на фундаменте. Поднимается в рабочее положение столб с помощью расчалок и тяги трактора или большой лебедки.

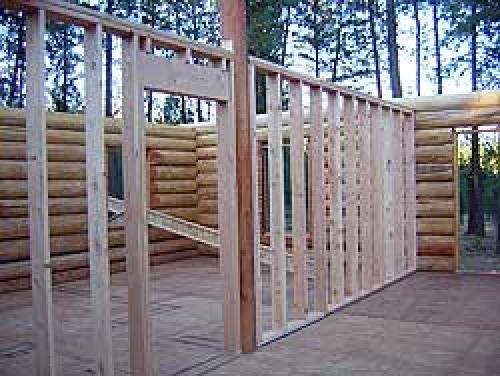

Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 01 Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 02
Опорные столбы конькового прогона для системы наслонных стропил крепятся в двух плоскостях путем интеграции в перегородки и два перекрытия: первого и мансардного этажей дома.Для подъема конькового прогона потребуется кран. Однако, можно заказать сборный коньковый прогон из клееного двутавар дерево-OSB- дерево, который позволит обойтись без крана.

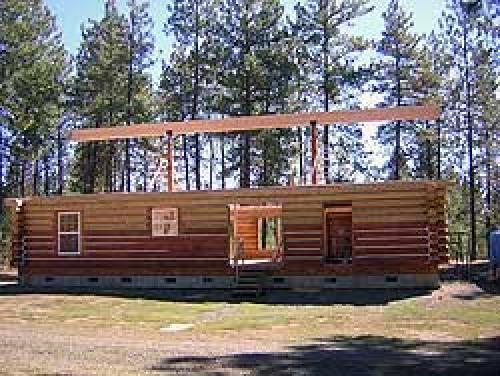

Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 03
При монтаже конькового прогона опорный столб временно дополнительно фиксируются деревянными расчалками.Коньковый прогон из клееного дерева имет длину 18 м, толщину 14 см и высоту 53 см.

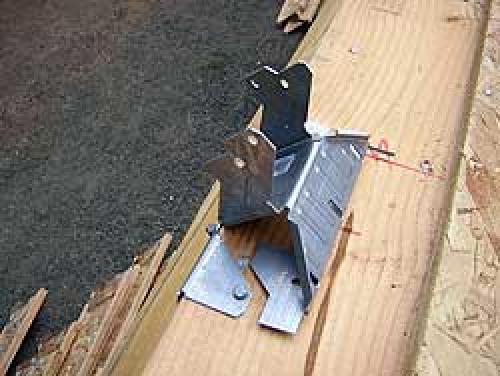

Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 04
Для крепления наслонных стропил из клееного двутавра используются стальные оцинкованные скобы.Шаг крепления наслонных стропил из клееного деревянного двутавра - 40 см. Шаг расчитывается из расчета равномерного распределения стропил по длине. В данном доме - 43 пары наслонных стропил.

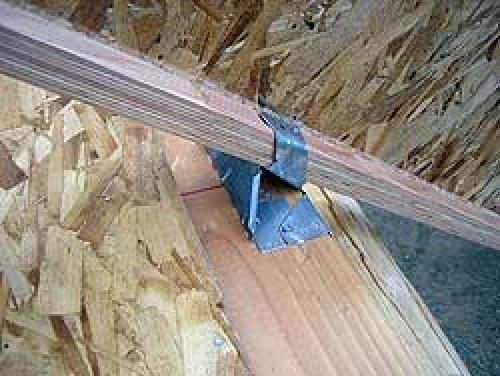

Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 05
Крепление наслонных стропил при помощи стальных скоб осуществляется оцинкованными гвоздями. Саморезы имеют недостаточную пластичность и ломаются при нагрузках вместо того, чтобы тянуться как гвозди.Опирание конькового конца наслонных стропил и крепление с помощью специальных стальных скоб на оцинкованные гвозди.
Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 06

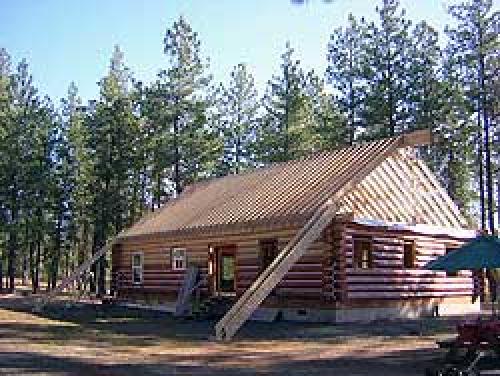

Вид мансародного этажа дома и собранной системы наслонных стропил: затяжек не требуется - мы получаем огромное высокое пространство.Осталось смонтирвать последние наслонные стропила для выносов кровли на фронтонах. Стропила монтируются на коньковый прогон и выносы мауэрлата. Величина выноса - 80 см. Длина стропил - 6 м 70 см.
Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 07 Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 08

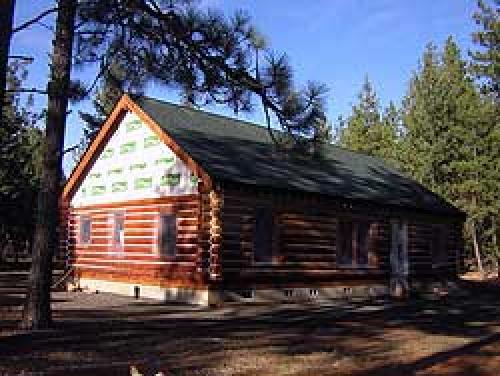

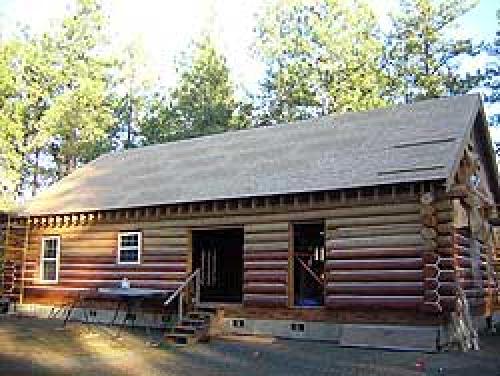

Система наслонных стропил обшивается сверху листами OSB-3…и покрывается мягкой битумной черепицей - одним из лучших материалов для кровли дома.

Деревянные двутавровые балки узлы. Деревянные двутавровые балки перекрытия и стропильной системы

При строительстве или реконструкции любого дома часто используются деревянные двутавровые балки перекрытия. При этом они увеличивают надежность строения, понижают расходы и время монтажных работ. В этой статье будут рассмотрены преимущества этих изделий, их самостоятельное изготовление, характерные особенности и сфера применения таких деревянных балок.

Деревянные двутавровые балки узлы. Деревянные двутавровые балки перекрытия и стропильной системы

Двутавровые балки из дерева

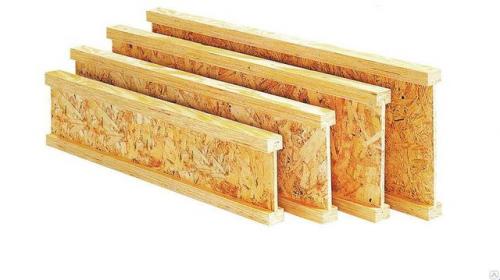

Что собой представляют деревянные двутавровые балки перекрытия

На рынок постоянно поступает большой ассортимент качественных стройматериалов, в ряду которого достойное место заняли двутавровые балки. В чем же популярность этой продукции? Балки обладают необычной формой сечения, где основным элементом, создающим жесткость конструкции, является плита OSP, OSB (ориентировочно-стружечная плита). А также она может быть выполнена из толстой фанеры.

Внешне опоры похожи на рельсы, в которых между брусьями врезано ребро жесткости в виде влагостойкой плиты. Благодаря этому изделия выдерживают большие нагрузки, полностью сохраняют свою форму и целостность после установки.

Двутавровые балки перекрытия из дерева своими руками

При изготовлении элементов для опорной балки лучше всего применять клееный брус, поскольку такая заготовка соответствует правильным геометрическим формам. При этом она лишена деформации, скручиванию и изгибу. Но можно применять брус и из любых хвойных деревьев, нужно лишь соблюдать главное условие при этом – качественное просушивание древесины.

Для самостоятельного изготовления двутавровых опор, кроме бруса, понадобятся следующие материалы и инструменты:

  • Циркулярная пила;
  • Клей по дереву;
  • Рулетка;
  • ОСП (ориентировочно-стружечная плита);
  • Швеллер для равномерного сжатия заготовки;
  • Хомуты.

Порядок изготовления

При изготовлении двутавровой балки из древесины своими руками, необходимо:

Шаг №1 . Сделать расчет и подготовить 2 бруса нужного размера. Чем больше высота балки, тем больше по сечению должны быть заготовки, но в любом случае сечение может составлять не менее 40×60 мм.

Шаг №2 . В середине изделий изготовить паз по ширине, равной толщине плиты, а глубиной – равной 10-15% от размера бруса. В домашних условиях сделать такое углубление можно на циркулярной пиле дисковой фрезой соответствующей толщины.

Шаг №3 . Убедиться, что паз не имеет внутренних дефектов в виде «ершистости», искривлений, сколов.

Нанести клей по всей поверхности канавки.

Шаг №4. Вставить плиту в пазы верхнего и нижнего бруса.

Шаг №5. Сжать всю конструкцию через подготовленные швеллера (уголки) с помощью хомутов.

Шаг №6. Оставить в таком виде всю конструкцию на несколько часов до полного высыхания.

После приобретения должного опыта такие деревянные двутавровые балки можно будет изготавливать своими руками с хорошим качеством, и применять их во всевозможных перекрытиях.

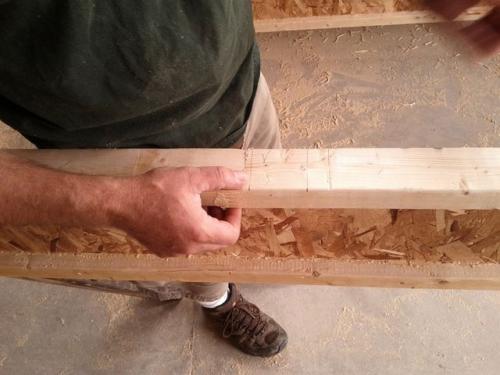

Деревянные двутавровые балки узлы. Деревянные двутавровые балки перекрытия и стропильной системы

Изготовление балки своими руками

Цены

Двутавровые балки изготавливаются в определенный размер и с применением сухого бруса из дерева определенной серии (БП, LVL или W). А также при этом применяется особый клеевой состав, имеющий повышенную пожаробезопасность и влагостойкость. При этом стоимость изделия будет зависеть от длины, категории и пропитки, нанесенной на поверхность двутавра.

Рассмотрим цены двутавровой опоры длиной 6 метров категории W.

Стоимость траверсы за один погонный метр

Такие опорные балки все чаще заменяют громоздкие металлические конструкции. Они используются как несущий элемент при строительстве домов для монтажа стропильной системы, межэтажных перекрытий, а также в качестве каркаса пола, крыш и стен. Двутавровые изделия применяются как в малоэтажном строительстве, так и в проектах промышленной и коммерческой деятельности.

Использование опорных изделий в строительстве регламентируется государственными стандартами и нормативами.

При этом разработаны и применяются следующие документы:

ГОСТ 30244-94. «Стройматериалы и комплектующие изделия».

СНиП 2.08.01-89. «Дома для проживания».

ГОСТ 8486-86Е. «ТУ на материалы пород из хвойных деревьев».

СНиП II-25-80. «Конструкции из дерева».

При изготовлении деревянных балок применяются материалы из пород хвойных деревьев по ГОСТу 8486.

ГОСТ 8486. Изготовление черепных заготовок из хвойного материала.

ГОСТ 2695. 1.3.2. Брус из лиственных пород (ольхи, осины).

СНиП II-25. Расчетные параметры древесины балок, при этом она должна быть не ниже 2-го сорта. Для черепных брусков допускается применять древесину 3-го сорта.

Деревянные двутавры изготавливается совершенно по другой технологии, чем аналогичные металлические конструкции, хотя общее сходство у них есть.

Деревянные перекрытия в кирпичном доме. Квартиры с деревянными перекрытиями

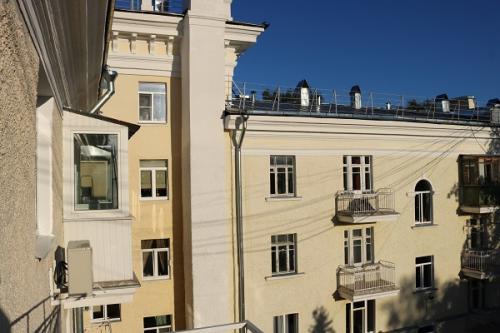

Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 11

«Здравствуйте, Татьяна Васильевна. Меня зовут Ирина. Мне с мужем необходима ваша профессиональная консультация риэлтора по купле-продаже вторичной недвижимости , а точнее по приобретению квартиры с деревянными перекрытиями. Вкратце изложу нашу ситуацию: мы уже достаточно продолжительно время присматриваем себе квартиру на вторичке. Вы только не подумайте, что нам очень сложно угодить, но по опыту наших изысканий получается так, что либо квартира хорошая и при этом район не тот, либо район подходит, а квартира не дотягивает под наши требования или полностью нас не устраивает. При этом мы располагаем достаточным по московским меркам бюджетом для покупки жилья в 18-20 млн рублей.

Так вот, совсем недавно нам на глаза попался прелюбопытнейший вариант в сталинском доме - достойный нашего внимания, как нам показалось на первый взгляд, во всех отношениях. Приемлемая цена, престижный район, удачное местоположение дома в глубине массива, этажность здания, общая площадь, количество комнат и функциональная планировка, непосредственная близость к метро, шикарный вид из окна в тихий уютный двор, высокие потолки больше 3-х метров, впечатляющая архитектура — по предварительным исходным данным в объявлении всё сходилось, ну, прямо, как мы мечтали!

Нас это предложение не просто заинтересовало - мы, конечно же, что тут скрывать, загорелись этой квартирой. Но просмотр объекта в живую охладил наш пыл. О том, что дом без лифта, нам было известно заранее и сей факт не имел для нас принципиального значения - мы даже рады лишний раз прогуляться пешком по лестнице на 5 этаж. Нас насторожило совсем другое. В результате переговоров с собственником и его представителем выяснилось, что многоквартирный дом имеет не железобетонные, а смешанные/деревянные перекрытия.

Для нас эта новость, если честно, была как ушат холодной воды — хотя даже после этого мы не отказалась от своего намерения и настроены решительно, лишь быть может чуточку сомневаемся в правильности своего поступка. Психологическое состояние, в котором мы пребываем, уверена знакомо многим — и хочется и колется! До конца не можем понять как это расценивать - чего-то боимся, а чего не знаем! Обрывочные сведения, слухи, домыслы, кочующие во всемирной паутине по предмету обсуждения, ясности в вопрос не внесли — вроде бы это «плохо/не совсем хорошо», а вот чем конкретно плохи или чреваты деревянные перекрытия в квартире не совсем понятно?!

Хотелось бы получить достоверную информацию по интересующему нас вопросу, как говорится из первых рук, и узнать ваше мнение как специалиста в этой области, как эксперта рынка вторичной городской недвижимости, что вы можете подсказать или посоветовать на этот счёт: Стоит ли покупать квартиру с деревянными перекрытиями или всё же отказаться от покупки сталинки? Встречались ли в вашей практике или в практике ваших коллег варианты купли-продажи таких сложных неоднозначных объектов? Может у кого из ваших знакомых или клиентов есть личный опыт проживания в квартире с деревянными или смешанными перекрытиями и они могут предоставить полезный правдивый отзыв? Какие могут быть риски, угрозы или негативные последствия в будущем, трудно ли будет в дальнейшем продать квартиру с деревянными перекрытиями?»

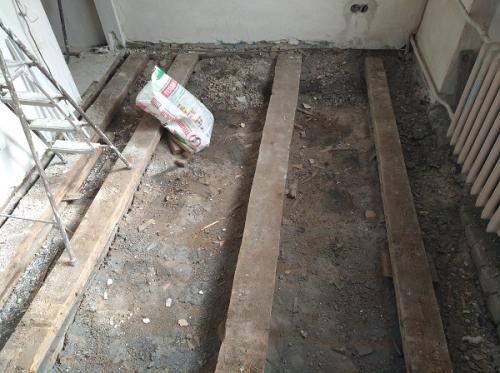

Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 12

Для полноты ощущений, с начала предлагаю рассмотреть потребительские качества подобного рода жилья, явные преимущества и недостатки, так сказать, плюсы и минусы квартир с деревянными перекрытиями.

Слабые стороны:

  • Из-за конструктивных особенностей зданий подобного типа существует ряд ограничений по проведению ремонтно-строительных работ, которые касаются непосредственно потолка и пола. В доме с деревянными перекрытиями, крайне проблематично, а во многих случаях практически не возможно, например, произвести стяжку пола из-за огромной нагрузки на несущие балки.
  • Межкомнатные и межквартирные перегородки часто выполнены по каркасной технологии с заполнением пустот шлаком. В домах с деревянными/смешанными перекрытиями очень хорошая слышимость.
  • Общая усталость жилищного фонда, инженерных сетей и коммуникаций: регулярные аварии из-за гнилых труб, постоянные отключения подачи электроэнергии по причине коротких замыканий, бесконечные косметические и капитальные ремонты.
  • Многоквартирные дома с деревянными перекрытиями — объекты с повышенным уровнем пожароопасности. Страховщики, если и выдают полис, то с повышенным коэффициентом. В случае возникновения пожара в одной из квартир, весь дом может вспыхнуть как спичка и выгореть дотла.
  • Риск сноса и переселения существует даже, если дом включен в реестр памятников архитектуры и объектов культурного наследия. Заинтересованный инвестор ни перед чем не остановится. Самый популярный предлог — плановая реконструкция исторического здания..

Тавр из дерева. Материалы изготовления, параметры

При изготовлении деревянного двутавра российские производители руководствуются правилами и стандартами, определяющими требования к опорным конструкциям из древесины, а также к качеству и свойствам применяемых для этого пиломатериалов: ГОСТ 8486, 30244-94, 29850, 19414-90, 4981-87, СНиП II-25-80 и 2.08.01-89. Базовой же документацией на сегодняшний день являются технические условия, разработанные на основе оригинальной канадской технологии: ТУ 5366-001-49828710-2001 «Балки перекрытий и покрытий и стойки стен деревянные» и ТУ 5366-002-96226217-2008 «Двутавровые деревянные балки и стойки».

    Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 13
Производство двутавровых балок

Полки двутавра могут быть изготовлены как из массива хвойных пород (ель, сосна, лиственница), так и из клееного или. Если это цельная древесина, то она должна пройти камерную сушку и иметь влажность 13–16%. Стандартный размер брусков (Ш × В): 64/89 × 38 мм (усиленные широкополочные балки серий БДКУ и БДКШ) и 38 × 64 мм (серия БДК для укороченных пролетов и устройства контура обвязки).

Стенку, соединяющую две полки, делают из 10-миллиметровых. Обратите внимание: если с этой целью производитель использует березовую фанеру или, их расчетные толщины должны обеспечивать необходимые прочностные показатели.

Для сопряжения деталей в полках фрезеруют конусообразные канавки глубиной 12–13 мм, наносят клей и «вклинивают» в них края перегородки, получая плотное замковое соединение типа «паз-гребень». Согласно технологии склейку выполняют водо- и термостойким меламиновым или феноло-резорцино-формальдегидным составом высокой прочности, до полного высыхания которого конструкцию держат под обжимом. Для дополнительной механической фиксации детали сшивают шпильками с помощью пневмоинструмента.

Высота готовых опор составляет 241–457 мм. Допустимые погрешности в геометрии изделий ± 2 мм, отклонения фактической массы от номинальной ±10%.

Необходимый шаг установки балок подбирают в зависимости от их параметров, длины перекрываемого пролета и расчетных нагрузок.

Для предохранения от порчи и повышения огнестойкости древесина должна быть обработана огнебиозащитными препаратами, и некоторые производители опционно предлагают выполнить такую пропитку в заводских условиях. Это добавит к стоимости материала порядка 15 руб./пог. м

    Узлы перекрытия в брусовом доме. Установка балок перекрытия в доме из бруса своими руками 14

Наряду с деревянным двутавром, существует и такой вариант опор для перекрытий, как HTS-балки, схожие с ним по физико-механическим характеристикам и по конструкции. Они также имеют двутавровое сечение, а их верхняя и нижняя полки изготовлены из деревянных брусков. Отличие в том, что соединяющая эти бруски стенка представляет собой не плиту ОСП, а непрерывный лист легированной оцинкованной стали толщиной 0,5 мм с полимерным покрытием. Притом лист обладает волнистым профилем — это обеспечивает ему дополнительные ребра жесткости для увеличения несущей способности и достижения стабильности размеров балки.

В краях стенки выштамповывают крепежные зубья S-образной формы и запрессовывают их в древесину на глубину 20 мм. Чтобы повысить прочность опоры и ее сопротивление изгибу, между брусками могут устанавливать две стальные стенки, расположенные на расстоянии 15–20 мм. Высота деревянно-металлических балок — 180–490 мм, длина — до 24 м. Масса 7–27 кг/пог. м.
