Бачок расширительный для отопления. Виды расширительных баков
Бачок расширительный для отопления. Виды расширительных баков
В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.
Открытый расширительный бак для отопления
В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

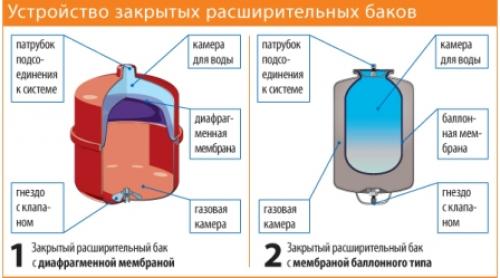

Устройство закрытых расширительных баков
Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.
Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.
Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

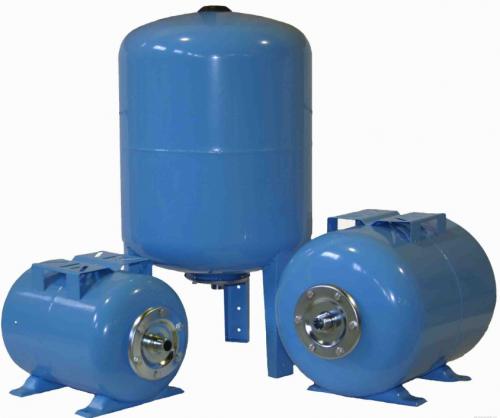

Вертикальные и горизонтальные фланцевые бачки
Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.
Расширительный бак для водоснабжения. Что это?
Даже само название говорит за себя – расширительный бак нужен для расширения всего контура обогрева дома или труб водоснабжения, по которым течет горячая или холодная вода. Дело в том, что во время нагрева жидкость увеличивается в объемах, а трубы, по которым она течет, своих физических параметров не меняют – их эластичность стремится к абсолютному нулю. А значит, давление внутри труб и всей установки будет повышаться, что может привести к повреждениям – возникают так называемые гидроудары, а в результате их – разрушение отдельных элементов установки или контуров из труб. Это касается в основном системы отопления, но и к горячему водоснабжению имеет отношение в полной мере. , Вы можете прочитать в нашей статье.
Выбор расширительного бака для систем отопления и водоснабжения
Чтобы избежать гидроударов, инженеры придумали включать в систему небольшой резервуар, наполненный воздухом, то есть тем веществом, что, в отличие от воды, сжимается. И если давление в трубах во время нагрева воды будет увеличиваться, то благодаря этому бачку оно повысится совсем незначительно. «П одбор расширительного бака онлайн , Вы можете прочитать в нашей статье».
На заметку! Расширительный бак часто устанавливается и в других системах, но цель его применения одна – снижение давления в трубопроводах и риска возникновения воздушных пробок.

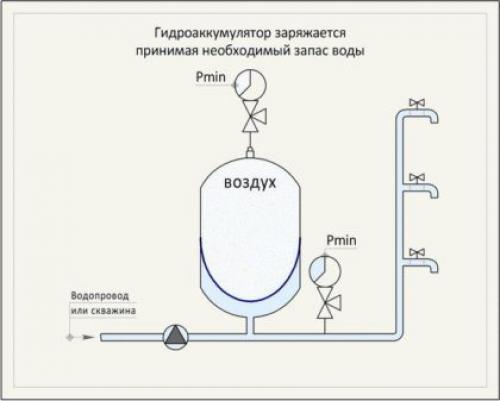

Схема работы гидроаккумулятора
Гидроаккумулятор в системе водоснабжения

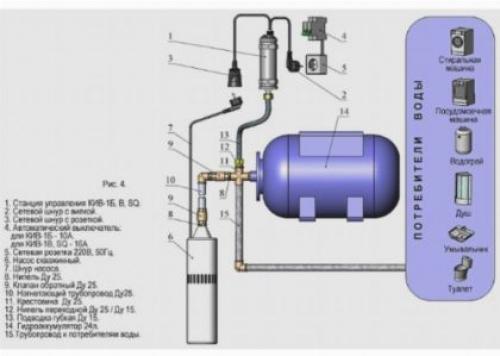

Водоснабжение частного дома из скважины с использованием расширительного бака
Еще такой бак порой применяется и для создания резервного запаса холодной воды и обеспечивает поставку жидкости в любое место системы за считанные минуты. При этом средний объем емкости – около 30 л.

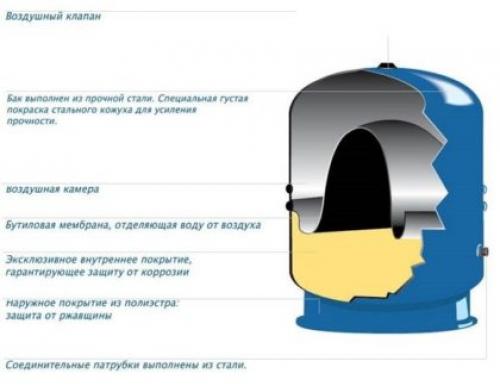

Мембранный расширительный бак
Для системы, обеспечивающей дом водой, чаще всего применяют баки, оснащенные мембранами. Это относительно небольшая емкость, внутри которой имеется диафрагма, изготовленная из эластичного материала и разделяющая устройство на две части – с воздухом и безвоздушную, вернее, водную. Когда система водоснабжения работает, то водная камера заполняется жидкостью и, воздействуя на мембрану, сжимает ее, уменьшая объемы части воздушной, увеличивая давление в ней. Как только давление достигнет определенного уровня, насос, нагнетающий воду, остановится. А его включение происходит, когда давление снизится до минимальных значений.

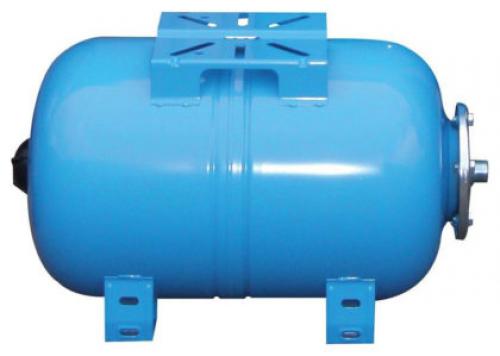

Разновидность прибора с жестко закрепленной мембраной
На заметку! Давление внутри системы позволяет отслеживать установленный в ней манометр.
Такой бак позволяет обеспечить бесперебойную работу системы водоснабжения и устойчивый расход воды в любом доме, даже в многоэтажном.
