Экономическое сравнение перекрытий: какой тип лучше для вашего дома

Экономическое сравнение перекрытий: какой тип лучше для вашего дома

Основной критерий выбора пустотелых плит перекрытий – размеры дома и предполагаемые эксплуатационные нагрузки. Хотя особых проблем возникнуть не должно, так как заводы-изготовители выпускают широкий ассортимент продукции:

• по длине – от 1,6 до 10,8 м;
• по ширине – 1 м, 1,2 м, 1,5 м и 1,8 м;
• по толщине – стандартные (220 мм), облегченные (160 мм) и утолщенные (265 мм);
• по несущей способности – от 300 до 1600 кг/м2.

Сооружение перекрытия в доме из железобетонных плит занимает минимум времени, поскольку в этом случае для продолжения строительных работ не требуется ждать застывания бетона.

При выборе монолитных и сборно-монолитных конструкций учитывайте, что в этом случае марка бетона для перекрытия частного дома должна быть не менее М200. Также важно выполнить бетонирование всей конструкции за один раз, а для продолжения строительства бетон должен набрать эксплуатационную прочность.

Рисунок 2. Разные виды перекрытий

Заводские плиты

Большинство застройщиков перекрывают дома ЖБ плитами. Популярность этого способа обусловлена множеством преимуществ многопустотных железобетонных изделий:

• Скорость монтажа – благодаря привлечению к работе автокрана и возможности укладки «с колес» существенно сокращаются сроки сооружения горизонтальной несущей конструкции.
• Небольшой по сравнению с монолитом вес за счет наличия технологических пустот – позволяет минимизировать нагрузки на фундамент и немного сэкономить на его устройстве.
• Точные геометрические размеры и хорошее качество бетонной поверхности – упрощают монтажные и удешевляют отделочные работы (особенно касается плит ПБ).

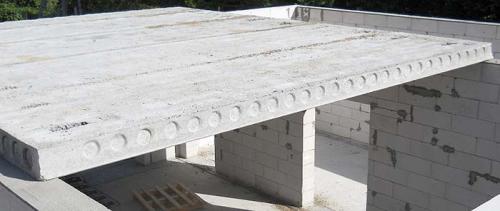

Фото 3. Перекрытие дома ЖБ плитами

К недостаткам можно отнести невозможность перекрытия пролетов со сложной конфигурацией – эти участки обычно делаются монолитными.

Процесс монтажа плит показан в

Монолитная конструкция

Монолитное перекрытие представляет собой цельнолитую конструкцию, которая заливается непосредственно на месте строительных работ. Но перед этим сооружается опалубка, которую можно арендовать или сделать самостоятельно, и изготовляется армирующий каркас из рифленой арматуры диаметром 10-14 мм в виде сетки с ячейками 200х200 мм или менее.

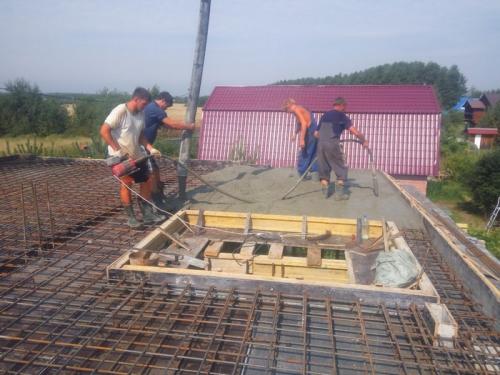

Фото 4. Процесс бетонирования монолитной конструкции

Основные достоинства устройства монолитного перекрытия:

• Высокая несущая способность – при соблюдении технологии и применении качественных материалов.
• Возможность использования колонн в качестве опорных конструкций.

Связанные вопросы и ответы:

Какие факторы влияют на экономичность перекрытий

В малоэтажном жилищном строительстве используются перекрытия: – деревянные; – из сборных железобетонных пустотных плит; – монолитные железобетонные по стальным балкам; – комбинированные перекрытия.
Рассмотрим преимущества и недостат
ки варианта 1 и варианта 2.

Вариант 1. При устройстве перекрытий из сборных железобетонных плит производственный цикл состоит из: – изготовления плит на заводе; – погрузки их на автотранспорт; – доставки плит автотранспортом на строительную площадку; – выгрузки их из автомашины автокраном; – монтаж плит перекрытия автокраном на подготовленные несущие опорные конструкции зданий (например, стены).

Вариант 2. При устройстве монолитного железобетонного перекрытия по стальным балкам производственный цикл состоит из следующих этапов: – монтаж стальных несущих балок на подготовленные места средствами малой механизации; – устройство подвесной деревянной опалубки из необрезной доски; – укладка арматуры; – бетонирование плиты перекрытия бетоном марки М200.

Сравнение этих двух вариантов устройства перекрытий показывает:
1. В варианте 1 затраты на погрузочно-разгрузочные работы и транспортировку весьма значительны, тогда как в варианте 2 этих затрат нет.
2. Расстояние между несущими стенами в зданиях при применении сборных железобетонных плит по варианту 1 должно назначаться исходя из длины плит, которые планируется опереть на эти стены. Фиксированное расстояние между несущими стенами, определяемое длиной плит, создает затруднения при создании оптимальной планировки дома. В то время как в варианте 2 таких ограничений по размещению несущих стен нет — возможна свободная планировка.
3. В варианте 2 сроки достижения прочности бетона для дальнейшего производства работ не имеют существенного значения, так как уже через 3 дня по перекрытию можно ходить по ходовым доскам. 100% прочности бетон достигает через 28 дней.
Дополнительными работами в варианте 2 является устройство опалубки под монолитную плиту перекрытия, таких затрат в варианте 1 нет.
Итак, наиболее оптимальным (с точки зрения экономии средств и материалов) является вариант 2.

Какие типы перекрытий наиболее экономичны

При строительстве зданий, одним из важнейших факторов является перекрытие, поэтому всегда ставится вопрос, что лучше – монолитное перекрытие или железобетонные плиты? Однозначно на этот вопрос ответить нельзя, потому что это зависит от многих условий.

С борные железобетонные перекрытия

В каждом случае подход индивидуальный, для стандартных построек чаще всего используются для перекрытий железобетонные плиты. Такие плиты изготавливаются на заводе по стандартным размерам в соответствии с Гостом, что гарантирует качественные характеристики и прочность изделия.

К плюсам можно отнести скорость укладки, по сравнению с монолитным перекрытием. Единственная проблема, это укладка − для этого необходимо заказывать кран для подъема плит, но зато после этого можно дальше продолжать возведение стен.

Можно укладывать в любое время года, так как для монолитной заливки необходимо время для застывания, и чем прохладнее погода, тем дольше будет застывать состав. Плиты, за счет пустот внутри намного легче, чем монолит, что уменьшает нагрузку на фундамент.

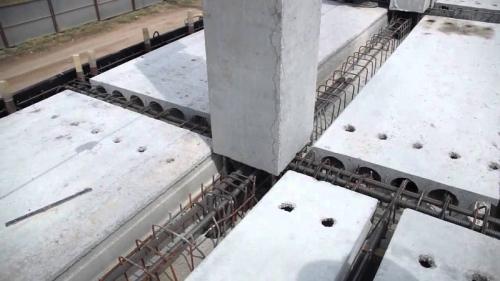

Рис.1. Сборные Ж/Б плиты под монолитный каркас

Также внутренние пустоты создают дополнительную теплоизоляцию и звукоизоляцию. Но если строительство здания проектируется по нестандартным размерам, то размер плит надо учитывать, так как укладка должна происходить на несущие стены, значит использовать, допустим, для балконов не получится, так как с одной стороны несущей опоры нет.

Получается в частном строительстве одного дома выгоднее и практичнее использовать железобетонные перекрытия, это будет дешевле, по расходным материалам и по срокам монтажа.

М онолитные перекрытия

Монолитные перекрытия изготавливаются на месте, и это дает возможность залить любую конфигурацию. При такой технологии не будет швов и стыков, что повышает гидроизоляцию по сравнению с плиточной. Выровненная поверхность позволяет выполнить отделку полов и потолков более качественно, можно применять различные добавки в состав заливки, допустим, для морозоустойчивости и водонепроницаемости. Использовать различную арматуру для повышения нагрузки для перекрытий.

Возможность варьировать толщину заливки, но для этого необходим точный расчет веса монолита, с учетом прочности фундамента и стен. При такой технологии необходима опалубка, виброуплотнители, специальные инструменты для нарезки арматуры и ее вязания.

Для поднятия бетона наверх тоже необходимо оборудование, бетононасос или кран. Еще одна немаловажная деталь при покрытии монолитом, нельзя прерывать процесс, то есть необходимо площадь заливать составом сразу, иначе образуются стыки и нарушится целостная прочность монолита.

При строительстве в короткие сроки, такая технология не подойдет, так как бетон в обычных температурных условиях застывает до 100% прочности только через 28 суток. Получается, после монолитной заливки можно продолжать строительство только через месяц.

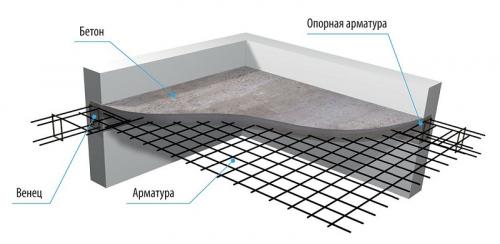

Рис.2. Схема монолитного перекрытия

Технология достаточно трудоемкая, так как необходим монтаж опалубки, установка каркаса, после застывания монолита, демонтаж опалубочной конструкции. Но по сравнению с железобетонными перекрытиями монолит более прочный и долговечный, поэтому при выборе необходимо учитывать все факторы и условия для конкретного строительства.

Для деревянных построек, такой монолит не подойдет, его в основном применяют для строительства промышленных зданий с большой площадью перекрытия, с дополнительными точками опоры. Или для загородных домов с нестандартными проектами, углами и полукруглыми стенами, где использовать стандартные плиты просто не получится.

Какие материалы наиболее эффективны для экономии средств при строительстве перекрытий

Технология строительства из сборного железобетона была разработана в первую очередь для многоэтажного строительства, где она наиболее оправдана экономически. По сравнению с монолитным железобетонным перекрытием, сборное перекрытие, конечно, менее затратный вариант, и ему не грозит гниение и всевозможные вредители, но все-таки есть некоторые недостатки.

Недостатки сборных ЖБИ-перекрытий:

1. Невозможно использовать при сложной конфигурации дома.
2. Крылечки, эркеры, лестницы придется заливать дополнительно, и если это небольшой объем доливки, то соответственно себестоимость 1м3 бетонных работ возрастает.
3. Плиты перекрытия несут только полезную нагрузку и никаким дополнительным усилением для дома не являются, фундамент для них нужен мощнее, чем для монолитного перекрытия.
4. Доставляются только длинномерами и загнать такую машину на участок иногда бывает проблематично, а перегрузка и перевозка на манипуляторе влечет дополнительные расходы. Это случается еще и тогда, когда не удается разгрузить плиты сразу на фундамент или на стены первого этажа.

Преимущества перекрытий из плит ЖБИ:

1. Малые сроки монтажа, хотя в сезон сроки доставки плит возрастают. В первую очередь везут на большие стройки, а «частник подождет».
2. Относительно невысокая стоимость. Хотя иногда заказчики ошибочно думают, что стоимость плит на заводе – это стоимость перекрытия. К стоимости плит перекрытия необходимо добавить стоимость доставки, разгрузки, укладки, стягивания, заполнения пустот и заливки монолитных участков. Правда, даже с учетом всех этих расходов сборное железо-бетонное перекрытие, все равно обычно дешевле монолитного.

Какие типы перекрытий наиболее долговечны и экономичны в долгосрочной перспективе

Самое большое распространение получили в современном многоэтажном домостроении. Основным преимуществом данного вида перекрытия является возможность его консольного возведения. Если для любого другого вида перекрытия требуется две точки опоры, то монолитные конструкции можно заливать в любой конфигурации и еще с любыми опорными конструкциями внутри помещения. Это позволило изменить облик современных зданий! Так же монолитное перекрытие «связывает» все конструктивные элементы здания в единую монолитную конструкцию, что придает конструкции дополнительную жесткость.

Возвращаясь к малоэтажному домостроению, применение монолитного перекрытия имеет свои особенности. В основном оно касается стоимости монолитного перекрытия. Если при многоэтажном домостроении опалубка используется многократно от этажа к этажу (да еще и при наличии стационарного крана), что значительно удешевляет ее применение в перерасчете на руб./м2, то при частном домостроении, где у каждого этажа своя конфигурация – одноразовое индивидуальное возведение опалубки в ручную превращается в весьма затратное занятие, удорожание может вызвать так же сложная конфигурация помещений.

Монолитное перекрытие является самым тяжелым перекрытием по массе. Этот факт требует от опорных стен соответствующей прочности и зачастую не подходит для применения при наличии слабонесущих опорных стен (дерево, реконструкция, каркасные дома, стены из слабонесущих блоков и т.п.). Еще необходимо помнить, что при возведении монолитного перекрытия, требуются квалифицированные расчеты по несущей эксплуатационной нагрузке. Т.к. перекрытие монтируется непосредственно на объекте, то высокие требования предъявляются и к самим монтажникам!

Неправильно подобранная арматура, место ее расположения в зоне растяжения, марка бетона, не соответствующая расчетам, несоблюдение технологии при проведении монолитных работ – все это способно привести к серьезным последствиям. Это необходимо учитывать при отклонении от проектной документации! Еще один нюанс при монолитном перекрытии, о котором необходимо помнить – это его низкая шумоизоляция. В современных домах, где применяется монолитные перекрытия, можно ощутить эту «прелесть» в полной мере, когда слышно все, что происходит в соседних квартирах.

То есть монолитное перекрытие, обладая рядом преимуществ, требует к себе тщательных расчетов, высокой квалификации монтажников, высокой прочности опорных конструкций, что в свою очередь делает его в частном домостроении самым дорогим, тяжелым и «шумным» видом перекрытий.

Как оценить экономичность перекрытий в зависимости от климатических условий региона

Самонесущая конструкция из ультратонкого бетона

Самый большой недостаток железобетона заключается в его весе и потребности в укреплении арматурой. От этого и так тяжелые бетонные конструкции «набирают в массе» практически вдвое. Это требует дополнительных вложений в строительство всего здания начиная с фундамента.

Швейцарские ученые представили всему миру свою интересную разработку — самонесущие бетонные плиты, имеющие вес меньше на 70% аналогичных классических железобетонных изделий. При этом для их укрепления совсем не использовалась тяжеловесная металлическая арматура.

Как говорит Филипп Блок: «Мы обратились к средневековой готической архитектуре. Именно такие техники строительства стали нашей основой».

Свод в кафедральной церкви Батского аббатства. Года строительства 1495–1582 гг.

Подобная технология строительства хоть и была забыта на время, но в 19 веке в США ее привез испанский архитектор Рафаэль Гуаставино. Он укрепил стены и свод своего дома ребрами жёсткости, которые образуя замысловатый узор сходились во всех углах.

Такие элементы скреплялись между собой металлическими связями. В швейцарских же плитах не используется стальное армирование, а только бетон.

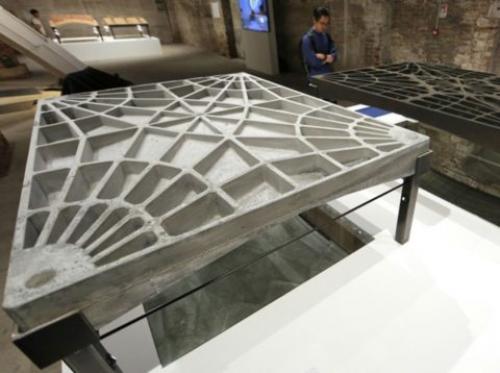

Новые плиты с ребрами жесткости

Подобное замысловатое переплетение самонесущих элементов не только обеспечивает предельную жесткость и прочность сборному изделию, но и обладает хорошей стойкостью к ассиметричным нагрузкам.

По словам Филиппа Блока, результаты испытания подобных плит весьма впечатляют. Они выдерживают нагрузку до 4,2 тонн. Аналогов подобному материалу в Швейцарии до сегодняшнего дня не было.

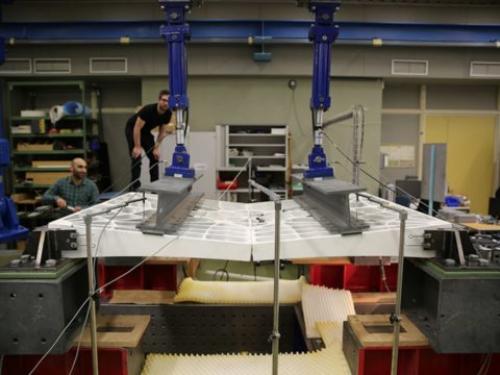

Проведение испытаний

Но, команда Филиппа Блока пошла дальше, и при этом нашли оригинальное решение, а именно, использование 3D принтера. С его помощью они «напечатали» перекрытие, в состав которого преимущественно входит песок. Подобное изделие в состоянии выдерживать нагрузку до 1,2 тонн.

И как утверждает создатель сверхлегкой самонесущей конструкции, подобная характеристика также удовлетворяет швейцарским строительным нормам и стандартам.

На фото представлено бетонная и облегченная части перекрытия

Подобная разработка не только решает извечный недостаток бетона — большой вес, но и экологическую проблему. С уменьшением объема бетона или при его полной замене, решается вопрос минимизации производства цемента, выбросы которого создают парниковый эффект на планете.

Какие технологии строительства перекрытий наиболее экономичны

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков . К неоспоримым достоинствам ПК относится:

1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

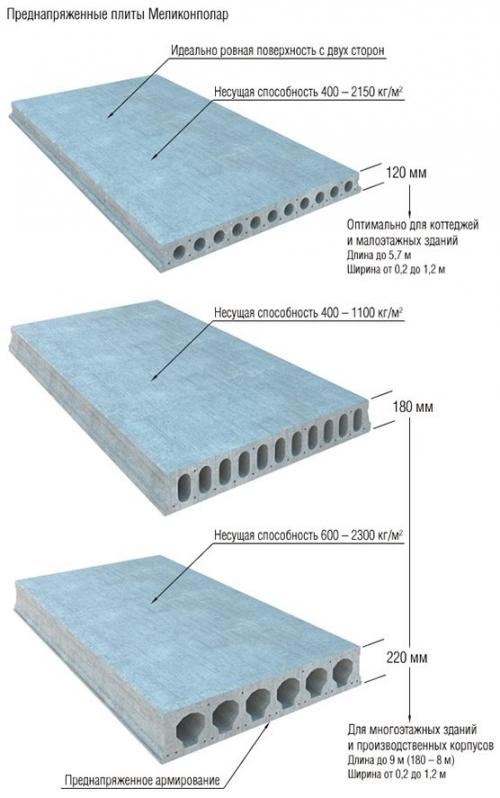

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны .

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели . К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

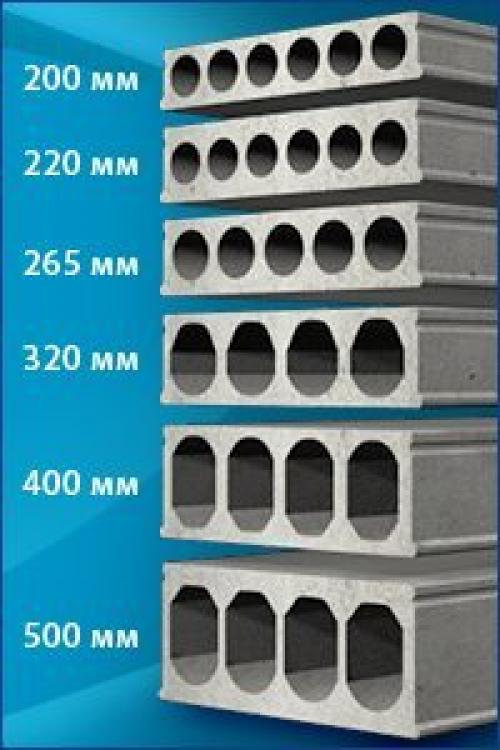

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2 . Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

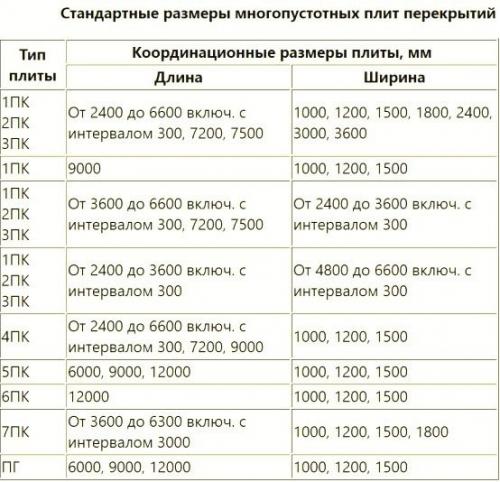

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м . Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.
