Крепление балок перекрытия в брусовом доме. Перекрытия досками 200 на 50 и другие ходовые размеры

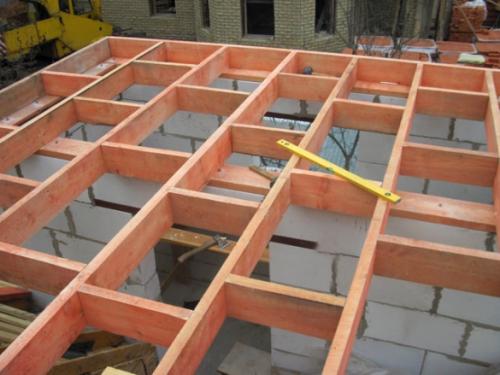

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.
Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости
Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.
Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.
На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.
50х200 - перекрытие для проема 4 и 5 метров.
Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.
Leo060147 Пользователь FORUMHOUSE
Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.
Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.
Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .
Roracotta Пользователь FORUMHOUSE
Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

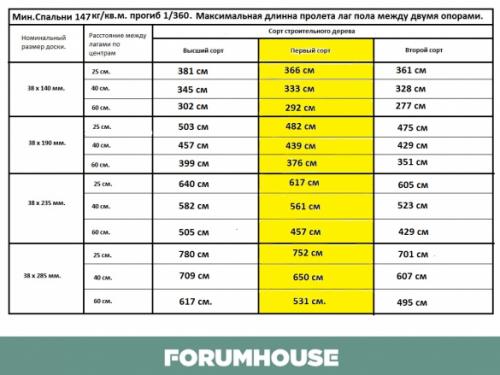

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.
Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

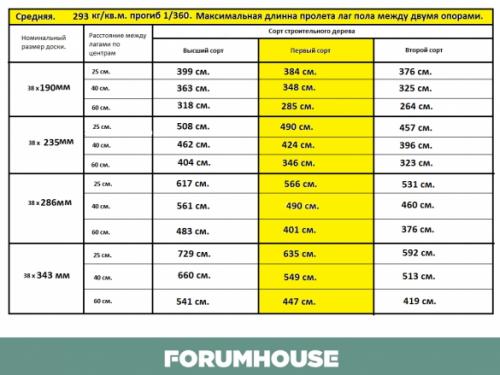

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.
Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

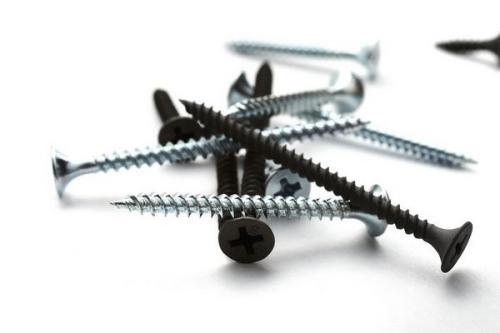

Крепеж. Саморезы — конструкция и назначение
Более надежное соединение деталей обеспечивается при помощи использования саморезов. На современном рынке рассматриваемые крепежные изделия представлены в большом ассортименте, однако классифицируются они только по трем характерным особенностям:
- Материал для их ввинчивания
- Размер
- Функциональное предназначение
Применяются саморезы для их ввинчивания в такие виды материалов, как металл, дерево, пластик. Отличительная особенность между саморезами по дереву и металлу в шаге резьбы. Для ввинчивания крепежей в металлические поверхности применяются изделия, имеющие мелкий шаг резьбы. Изделия с крупным шагом предназначены для работы с древесиной и пластиком.
Саморезы для работы с металлическими поверхностями бывают двух типов — обычные и самонарезные. Обычные виды крепежей отличаются тем, что для их ввинчивания в металлическую заготовку требуется предварительно просверлить отверстие. Если же речь идет о самонарезных, то для их применения не требуется предварительного сверления отверстия. Такие устройства на наконечнике оснащаются специальными сверлами. Наиболее популярными представителями таковых крепежных изделий являются тексы, предназначенные для фиксации гипсокартонных плит к металлическому каркасу.
Различаются саморезы по размеру шляпки. Размер шляпки влияет на качество соединения, поэтому чем шире размер, тем выше эффективность соединения. Саморезы с широкой шляпкой еще называются кровельными, и применяются для фиксации профнастила. При этом немаловажно использовать резиновые пресс-шайбы, обеспечивающие герметичность соединения.
При выборе саморезов необходимо учесть такой главный фактор, как вид выполняемых работ. Если оснастка нужна для соединения деревянных заготовок, то применяются саморезы с широким шагом резьбы. Для работы с металлопрофилем следует использовать крепежные изделия с широким шагом резьбы.
Опора бруса. Основные виды изделий и их особенности. Раскрытые, закрытые, скользящие, закладные и забивные элементы
При производстве работ очень часто требуется укрепить балки, опоры или элементы стропильной системы, причем требования к соединениям очень высоки, а у застройщиков зачастую нет необходимых навыков или опыта. Но современные производители предлагают отличное решение – специальные крепежные элементы определенной конфигурации, и если такой вариант как открытая опора бруса 50х140 знаком многим, то немногие знают, что есть целый ряд модификаций, с помощью которых можно упростить рабочий процесс.

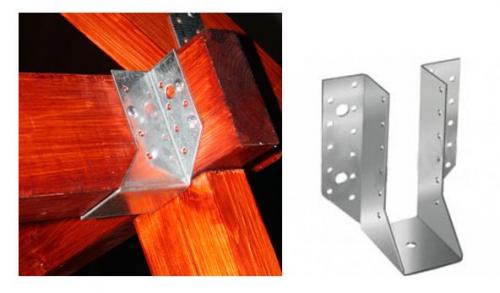

На фото: оцинкованная раскрытая опора бруса – современное решение, которое пользуется все большей популярностью
Основные преимущества перфорированного крепежа
Если вы сомневаетесь в данном варианте, то ознакомьтесь с основными преимуществами, которые дает его использование:
| Надежность | Соединения получаются очень прочными и способны выдерживать даже значительные нагрузки. Такие высокие показатели достигаются благодаря использованию стального листа толщиной 2 и более мм, для самых больших элементов используется металл большей толщины |
| Долговечность | Для защиты от влаги поверхность изделий оцинковывается, это позволяет увеличить срок службы элементов в несколько раз, а учитывая, что чаще всего они скрыты от неблагоприятных атмосферных воздействий, то они сохраняют свои свойства 50 и более лет |
| Простой процесс крепления | Это одно из самых главных достоинств, ведь для работы не требуется зарезать в элементах пазы. Достаточно приставить в нужном месте крепежный элемент и зафиксировать его с помощью саморезов или более прочных и массивных шурупов по дереву . |
