Отделка трубы на крыше из профнастила. Причины протечек

27.12.2019 в 11:57

Отделка трубы на крыше из профнастила. Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

  • Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
  • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
  • Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
  • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Устройство прохода трубы через крышу

Обратите внимание! Качественная отделка стыка между профнастилом и печной или вентиляционной трубой считается залогом длительной эксплуатации, надежности кровельного покрытия. Чтобы заделать этот шов используют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые или каучуковые эластичные проходки.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

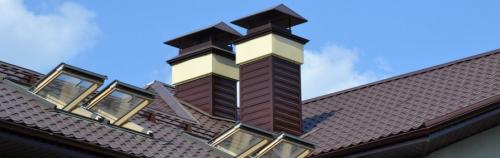

При виде трубы на крыше или ее фото, как правило, вспоминают о вентиляции или о печном отоплении. Вентиляция жизненно важна для жильцов дома, поскольку не вентилируемое жилье может навредить здоровью – стены начинают плесневеть, воздух в помещении сырой и спертый.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

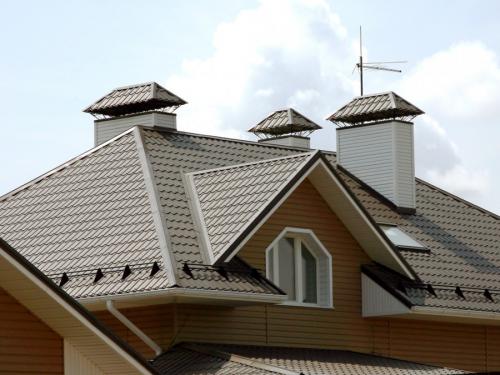

Чаще всего вентиляционные трубы через кровлю выводят на крышу дома. Печные трубы также выводят на крышу. Речь в статье о том, какие коммуникации выводятся на крышу, а также о правилах их монтажа своими руками.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

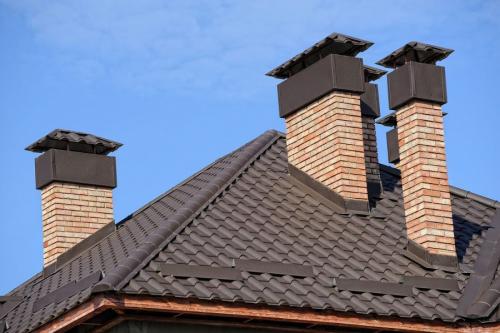

Виды труб на крыше

В первую очередь, через крышу выводят продукты горения твердого топлива в печах и котлах с естественной тягой. Вентиляционные выводы также монтируют на крышах. Кроме того, фановые выводы стояков канализации располагают там же.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

Дымовая труба

Назначение дымовой трубы явствует из ее названия. Благодаря ей дым выводится за пределы жилища. Существуют ГОСТы и СНиПы для печных труб, содержащие нормы размеров ее сечения в зависимости от тепловой мощности котла или печи, высоту трубы от устья до колосника печи.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

Согласно требованиям руководящих документов, на две печи или котла не может быть общего дымохода, за исключением расположенных на одном этаже и в одной квартире котлов или печей.

Над кровлей труба должна возвышаться:

  • для плоской кровли – на 50 см над уровнем кровли;
  • при отступе трубы от конька крыши на 1,5-3 метра – на уровне не ниже уровня конька;
  • при отступе на расстояние более 3 метров – уровень трубы не ниже, чем угол от конька на 10 градусов вниз относительно горизонта.

Материал для дымохода

Материалом для дымохода могут служить:

При эксплуатации дровяного котла или печи при температурах 300-500 градусов можно применять жаростойкий бетон, кирпич из глины, асбестоцемент, а также сэндвич-трубы из нержавеющей стали с прослойкой асбеста. При этом асбестоцемент не используется при температурах свыше 350 градусов, а сэндвич-труба – свыше 500 градусов.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

При использовании угля, в качестве материала применяется жаростойкий бетон либо кирпич.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

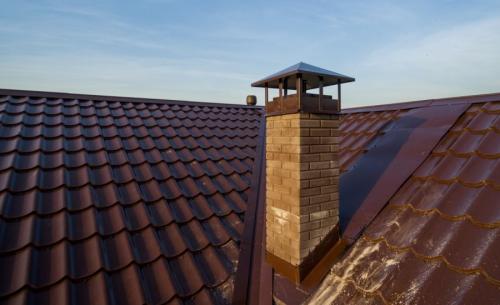

Над устьем трубы устанавливают зонтик для защиты от атмосферных осадков, не препятствующий выходу дыма. При выводе через шиферную крышу, ее пускают между стропилами с отступом 15 см от элементов из негорючих материалов, окружающих трубу, и не менее 30 см от горючих.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

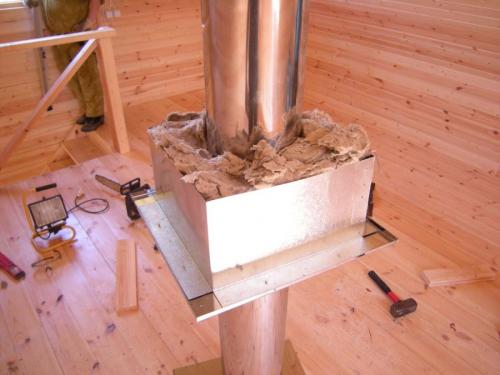

Дымоход помещают в короб, снизу зашивают короб оцинковкой с прокладкой из асбеста. В короб засыпают керамзит, базальт или другой негорючий утеплитель. В кровле при помощи болгарки вырезается отверстие для трубы.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

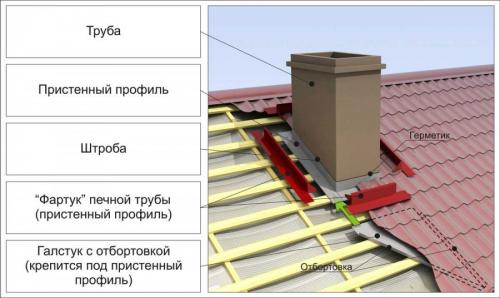

Герметизируется соединение так:

  • Поверх гидроизоляции под кровельный материал по скату заводится лист оцинковки с отбортовкой, называемый галстуком. В дымоходе делают штробу, куда заводят верхний край листа. В нижней части ската лист соединяется с водосточным желобом.
  • Штроба в дымоходе заполняется при помощи термостойкого герметика. Зазор между галстуком и кровлей должен быть минимальным.
  • Поверх кровли по периметру трубы монтируется пристенный профиль.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

В случае круглого сечения трубопровода принципиально ничего не меняется, за исключением формы профиля и галстука.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

Вентиляционные трубы

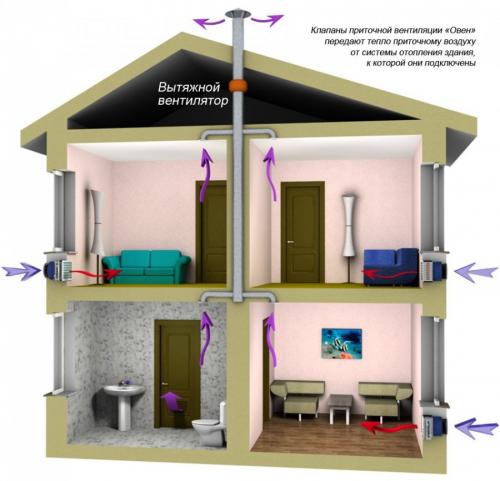

До широкого введения в обиход окон из пластика, вытяжка в домах была только на кухне, а приток воздуха осуществлялся за счет щелей в оконных рамах. Однако при использовании стеклопакетов, жилье становится почти герметичным, поэтому в проекте изначально предусматривается вытяжная и приточная вентиляция.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

Нормы циркуляции воздуха для жилых комнат соответствуют 3 м3 в час на м2 площади, для кухонь – 60, а для ванных и туалетов – 7-8 м3 в час.

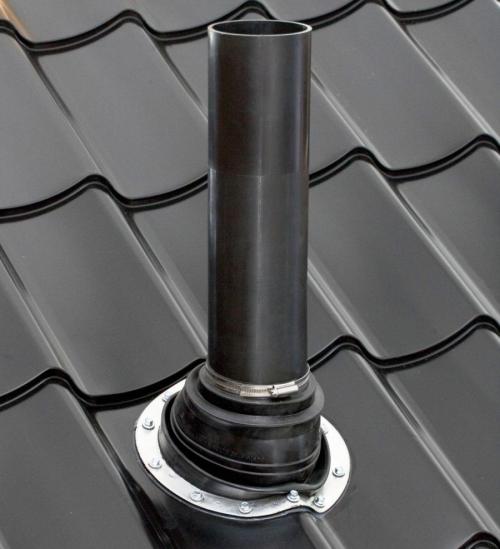

Применяются для вентиляции, как правило, асбестоцементные, пластиковые, а также канализационные трубы диаметром до 200 мм. Также делают надстройки из кирпича или бетона.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

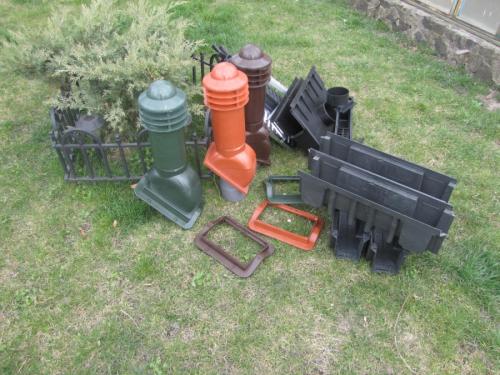

Поверх трубы монтируют дефлектор для защиты от непогоды, который в ветреную погоду к тому же увеличивает тягу воздуха. Герметизируют вентиляционные трубы на крыше способами, аналогичными вышеописанным методам с дымовыми.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

Канализация

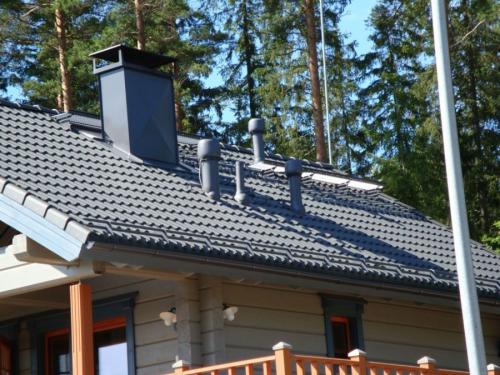

Для чего выводить канализационный стояк через крышу? Дело в том, что воздух нагревается при контакте со сточными водами, напитывается влагой и подымается вверх.

Как закрепить трубу на крыше. Труба на крыше – установка, примыкание и выведение трубы через крышу

При герметично закрытых стояках, неприятный запах может проникать на кухни, в санузлы на верхних этажах, в случаях негерметичного стыка сантехники и канализации. Монтаж фановых систем во многом схож с установкой вентиляции.

Как заделать трубу на крыше из профнастила. Основные методы и материалы для герметизации печной трубы

Существует несколько эффективных методов, как заделать трубу на крыше из профнастила, каждый из которых обладает рядом преимуществ и недостатков. Герметизация печной трубы на крыше чаще всего выполняется при помощи защитных фартуков и эластичных колпаков.

Эластичный колпак

Для гидроизоляции проходов круглого сечения рекомендуется использовать эластичный колпак. Для его производства используется прочный и долговечный латекс, который должен выдерживать значительные перепады температур и постоянное воздействие прямых солнечных лучей.

Монтаж колпака производится в такой последовательности:

  1. Узкую часть колпака необходимо обрезать, чтобы латекс плотно прилегал к проходу.
  2. Натянуть на трубу резиновый колпак до места его соединения с кровлей.
  3. Прикрепить основание колпака к профнастилу при помощи самоклеящейся основы. Предварительно следует снять защитный слой, после чего плотно прикрепить колпак к кровле. Поверхность профнастилу перед монтажом гидроизоляции следует тщательно очистить от пыли и других загрязнений.
  4. Укрепление колпака производится саморезами, а заделка щелей на крыше из профнастила выполняется при помощи герметика.
  5. Для дополнительной защиты сверху монтируется фартук. Он может быть выполнен в разных цветах, что позволяет подобрать его под цвет кровли.

Отделка трубы на крыше из профнастила. Причины протечек 14

Монтаж колпака не вызывает сложностей. Главное – приобрести данный строительный элемент правильного сечения в зависимости от диаметра отверстия дымохода.

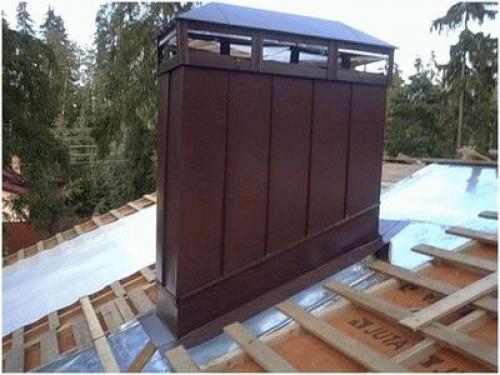

Защитные фартуки

Для защиты печной трубы могут использоваться не только резиновые колпаки, но и фартуки из различных материалов. Для гидроизоляции печной трубы с круглым сечением рекомендуется использовать защитные фартуки, изготовленные из оцинкованной стали. В данном случае место стыка фартука с крышей дополнительно защищается стальным хомутом, а все щели заделываются герметиком.

Герметизировать дымоход с прямоугольным сечением сложнее. В данном случае фартук должен состоять из нескольких деталей. Герметизация в данном случае происходит по такой схеме:

  1. Гидроизоляция кровли крепится к фартуку с помощью строительного скотча.
  2. По периметру дымохода необходимо сделать канавка небольшой глубины.
  3. Верхний край планки необходимо присоединить к канавке с помощью герметика.
  4. Защитный фартук состоит из четырех частей. На каждой стороне прямоугольной трубы используется отдельная часть. Нижняя часть фартука плотно крепится к проходу. Выполнять это нужно с нахлестом в 10 см. Для крепления деталей следует использовать специальные саморезы для профнастила.
  5. Для предотвращения протечек под нижний фартук рекомендуется поместить галстук.
  6. По такому же принципу следует монтировать и остальные части герметизации дымохода.

Отделка трубы на крыше из профнастила. Причины протечек 15

Выполнение гидроизоляции крыши из профнастила является несложным, но обязательным процессом. Крайне важно правильно заделать стыки, а также выбрать оптимальный материал для защитных фартуков.

Профнастил труба. Исходные данные и материал

Необходимый список материалов:

  •  профнастил;
  •  труба;
  •  базальтная вата;
  •  Мастер Флеш.

Профнастил - это специальный материал для покрытия крыши, который изготавливается из листового тонкого железа. Современные технологии не стоят на месте, и все больше для покрытия кровли используется высокотехнологичная рулонная сталь. Такой материал считается очень экономичным, устойчивым к износу, не утяжеляет крышу. Физические свойства профнастила позволяют с ним работать в любое время года.

Труба - специальная металлическая конструкция в форме цилиндра, которая будет выводить продукты горения от каминов и печей в жилых помещениях через дымовой проход. Трубопровод проходит от печи вверх и далее через крышу здания, на улицу, поднимаясь вверх над уровнем крыши на высоту от 1 до 3 метров.

Базальтная вата - это негорючий утеплитель, проще говоря, это специальная вата, которая с одной стороны имеет покрытие из утолщенного слоя фольги.

Отделка трубы на крыше из профнастила. Причины протечек 16

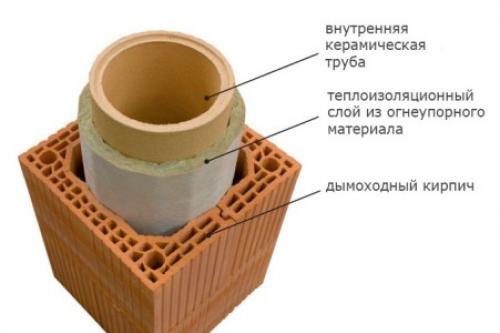

Схема утепления труб дымохода.

Мастер Флеш - это высококачественная проходка, изготовленная из специального силикона или резины. Применяется для того, чтобы организовать проход через профнастил металлической трубы. Мастер Флеш имеет гибкую структуру, которая позволяет изменять угол наклона, что позволяет сделать вывод трубы под разным углом. Удобно и просто крепится к поверхности. Обеспечивает дополнительную герметизацию. Упрощает монтаж и помогает заделать отверстие между трубой и профнастилом.

Основные сложности при выполнении такой работы - это то, что часть трубы, которая идет от жилой части дома через чердак до верха крыши, будет нагреваться, ее необходимо будет изолировать для того, чтобы исключить возгорание. Также отверстие в профнастиле, через которое будет проходить трубопровод на улицу, необходимо герметизировать, чтобы устранить протекание и попадание воды внутрь помещения.

Гидроизоляция круглой трубы на крыше. Герметизация трубы на крыше

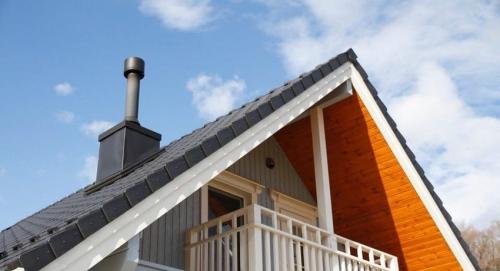

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

  • Для прямоугольной и квадратной конструкции подойдет металлический фартук;
  • Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
  • Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
  • Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Гидроизоляция круглой трубы на крыше. Герметизация трубы на крыше

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

  • Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
  • Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

  1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
  2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
  3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
  4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
  5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
  6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Как заделать кирпичную трубу на крыше из профнастила. Как заделать трубу на крыше из профнастила? Несколько проверенных способов

Отделка трубы на крыше из профнастила. Причины протечек 18Когда строительство практически уже завершено, перед мастерами встает задача, как заделать трубу на крыше из профнастила. В большинстве частных домов и в обязательном порядке в банях дымоходы наличествуют.

Даже если основную функцию выполняет центральное отопление или стоит котел, многие не отказывают себе в удовольствии соорудить, к примеру, камин для уюта и романтики.

Это же так приятно – провести вечер у собственного камина за неспешным разговором с другом и за чашечкой чая (или чего покрепче). Дрова потрескивают, а настроение улучшается прямо на глазах! Некоторые предусмотрительные хозяева, если средства позволяют, выкладывают так называемую русскую печь – на всякий случай – в качестве альтернативного источника тепла. А уж банька, отдельно поставленная, без печки и сопутствующего ей дымохода – и вовсе профанация.

Понятное дело, профнастил не в состоянии вплотную окружить любую, даже самую современную трубу. В результате остаются довольно значительные зазоры, в которые в дальнейшем будут попадать осадки и мусор с улицы от ветра. После окончания работ по настилу покрытия на крышу эти щели нужно хорошенько герметизировать.

Как заделать трубу на крыше из профнастила . как все сделать, чтобы все получилось идеально? Это зависит в первую очередь от того, какую именно форму данная труба имеет. В прежние времена почти все дымоходы были исключительно квадратными и выкладывались из кирпича.

Сейчас очень популярны округлые в сечении металлические трубы, которые не требуют услуг печника (а значит, обойдутся хозяину ощутимо дешевле) и монтируются на крышу уже готовыми. И тут главное – не просчитаться и заделать все возможные отверстия самым тщательным образом. А как это сделать самостоятельно, подробно расскажем в нашей статье.

Отделка трубы на крыше из профнастила. Причины протечек 19

Герметизация круглых труб

Простота их установки дополняется несложностью окончательной заделки. Для нее используется насадка «Master Flesh», которая имеет вид пирамидки, сделанной ступеньками. Основная часть, охватывающая собственно трубу, выполняется из определенного сорта резины или высококачественного силикона.

В первом случае проходка выдерживает колебания температуры между -55°C+135°C. Силиконовая намного более практична и не теряет своих качеств в границах -74°C+260°C. Но и стоит, конечно же, дороже. Основание у любого из видов состоит из 2 слоев. Нижний сделан из алюминия, верхний – из особо прочного силикона.

  • Монтаж предельно прост: с насадки срезается крышка-закупорка, «Master Flesh» надевается на трубу, под основание подкладывается входящая в комплект прокладка, на края которой нанесен герметик;

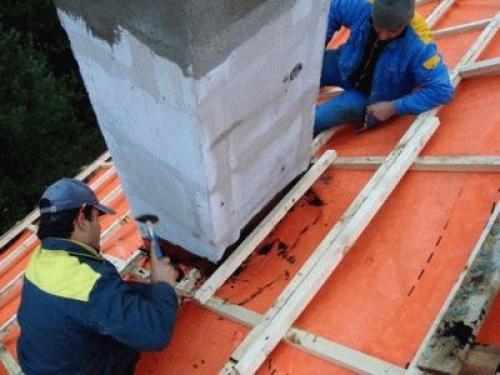

Отделка трубы на крыше из профнастила. Причины протечек 20

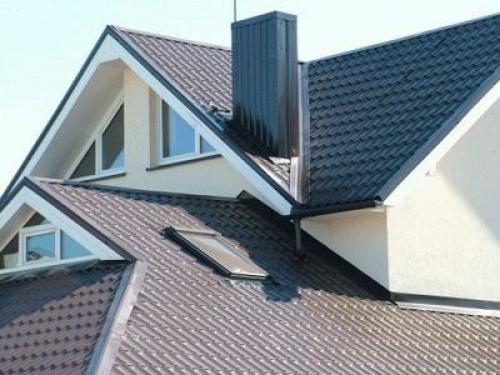

Герметизация более традиционных дымоходов, с квадратным или прямоугольным сечением, требует от хозяина жилища более сложных профессиональных навыков (ну тут на помощь может прийти товарищ, разбирающийся в вопросе или поискать в интернете).

  • Основные работы производятся еще до окончательного покрытия крыши, поскольку фартук состоит из двух частей – внутренней и наружной. Приобретаются детали-планки примыкания, имеющие форму буквы «Г»;

Отделка трубы на крыше из профнастила. Причины протечек 21

Если у вас на крыше запланировано поставить кирпичную трубу, дополнительных мер по предотвращению попадания воды в жилище не потребуется: кирпич впитывает в себя влагу и справится с проблемой дождей. А вот удобные в монтаже и долговечные в эксплуатации металлические дымоходы, равно как и асбестоцементные, таким свойством не обладают. Для них придется устанавливать крышу-зонтик, который будет отводить дождь в сторону водосброса. Можно купить такую защиту вместе с трубой.

Можно сделать самостоятельно: вырезать из картона выкройку, примерить ее на дымоход, подогнать по его размерам, а после вырезать из металлического листа (чаще всего используют обычную жесть) и установить над трубой, стягивая половинки хомутом. Какой из вариантов ни выберете, не забудьте после монтажа пройтись герметиком по щелям между зонтом и трубой, чтобы заделать все мелкие отверстия.

Любой из способов . как заделать трубу на крыше из профнастила, результативен и защищает от основной массы атмосферных осадков. Однако мелкие зазоры полностью устранить невозможно ни фартуком, ни «Master Flesh». Поэтому строители советуют после монтажа обмазать верх конструкции (там, где она смыкается с трубой) силиконовым герметиком с высокой температурной устойчивостью.

В случае круглых дымоходов и использования насадок то же самое следует проделать и с основанием «Master Flesh». А для квадратных труб рекомендуется проклеить периметр наружного фартука самоклеющейся строительной лентой (медной или алюминиевой). Клейкий слой ее делается на основе битума и будет надежной гарантией, что в дом через дымоход не просочится ни одна капля.
