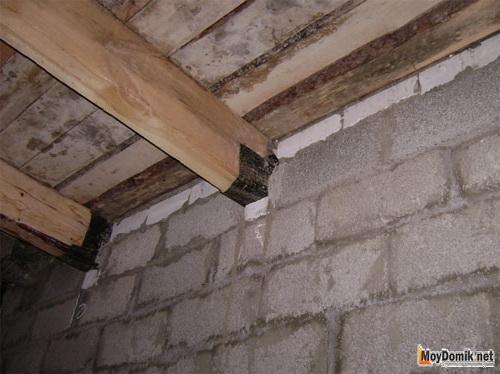

Перекрытие цокольное по деревянным балкам. Инструкция по утеплению деревянных перекрытий над холодным подвалом (поверх балок)

Перекрытие цокольное по деревянным балкам. Инструкция по утеплению деревянных перекрытий над холодным подвалом (поверх балок)

1 шаг

Подготовка основания. Обработайте деревянные балки биозащитным составом. Рекомендуется устроить разреженный дощатый настил, который обеспечит удобство работ и послужит в дальнейшем основанием для укладки плит PIR.

2 шаг

Устройство теплоизоляционного слоя. Уложите плиты утеплителя поперек балок (или же поперек выполненного дощатого настила).
При укладке плит их следует располагать со смещением в смежных рядах, в шахматном порядке.
Чтобы обеспечить плитам заданное положение, зафиксируйте их от смещения гвоздями или саморезами. В дальнейшем крепеж не демонтировать, если его шляпки будут утоплены в плите. Зазоры в местах примыкания теплоизоляционного слоя к стенам необходимо заполнить полиуретановой пеной.

3 шаг

Устройство гидро-, пароизоляции. Если полы будут плиточные по стяжке, то в качестве пароизоляции используйте полиэтиленовую пленку. Для деревянных полов альтернативным способом изоляции является проклейка стыков плит алюминиевой клейкой лентой. Фиксацию пленки от смещений производите с помощью строительного степлера; стыки полотнищ рекомендуется соединять скотчем, обеспечивая нахлест не менее 15 см.

4 шаг

Устройство основы под полы. Для плиточных полов: выполнить цементно-песчаную или сборную стяжку. Стяжка выполняется непосредственно по пароизоляции. Для деревянных полов: выполните обрешетку из доски шириной не менее 100 мм, закрепив ее к деревянным балкам (или разреженному настилу) саморезами по дереву.

5 шаг

Укладка напольного покрытия.

Деревянные межэтажные перекрытия. Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.

Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия

Стоит заметить, что нужно:

• Соблюдать технологию;
• Следовать инструкции;
• Обращать внимание на советы специалистов.

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками. Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу. Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Монтаж деревянного перекрытия. Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

Схема устройства деревянных перекрытий для дома

Положительные факторы:

• приятный внешний вид;
• сравнительно небольшой вес;
• быстрый монтаж и последующий ремонт;
• экологическая чистота.

Минусы:

• оно огнеопасно, требуется специальная пропитка;
• от перепадов температуры, влажности может деформироваться;
• дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

• высокой прочностью;
• длительным сроком эксплуатации;
• отсутствием деформации;
• возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.
Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

Двутавровые

В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

Плиты перекрытия или деревянные балки. Недостатки деревянного перекрытия:

1. Слишком велика вероятность покупки некачественного пиломатериала. Для изготовления балок перекрытия необходимо использовать зимний лес первого сорта. К сожалению, в ближайших к Москве регионах существует немало проблем: короед, пожары и большие потребности привели к тому, что практически невозможно купить качественный лес — выбираем, так сказать, лучшее из худшего.
2. Даже если удалось купить материал первого сорта или вы решили использовать клееный или LVL-брус, изготовленный на производстве, где контроль качества сырья и готовой продукции, как правило, высокий — все равно есть вероятность уничтожения дерева различными вредителями или гниением в процессе эксплуатации. Невозможно на 100 процентов защитить деревянные конструкции в перекрытии цоколя. Продухи, если их не забывают открывать, обеспечивают вентиляцию техподполья только в его центральной части, а собравшийся по углам конденсат, может разрушить деревянные балки за очень короткий срок. Если под пол каким-то образом будет попадать вода, что бывает довольно часто, то придется делать ремонт или замену перекрытия.
3. Деревянное перекрытие обладает очень плохой звукоизоляционной способностью.
4. Использование всевозможных био-пропиток ухудшает экологическую среду в доме, а так же срок использования этих пропиток ограничен — представьте ситуацию, когда надо вскрыть пол через 5-10 лет и произвести повторную защиту от вредителей и гниения.
5. Деревянное перекрытие амортизирует (гуляет) в процессе эксплуатации.
6. При строительстве кирпичного двух-этажного дома невозможно подавать поддоны с кирпичом на второй этаж, придется поднимать все вручную с первого этажа или с земли, что увеличивает общие трудозатраты, бюджет и сроки строительства.

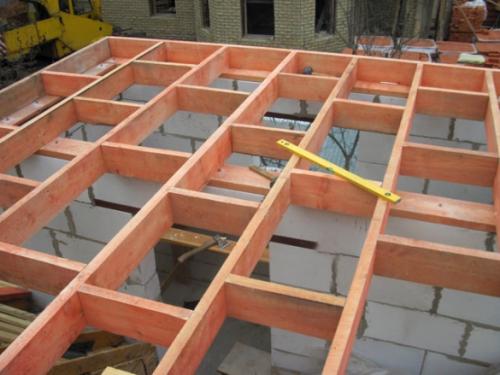

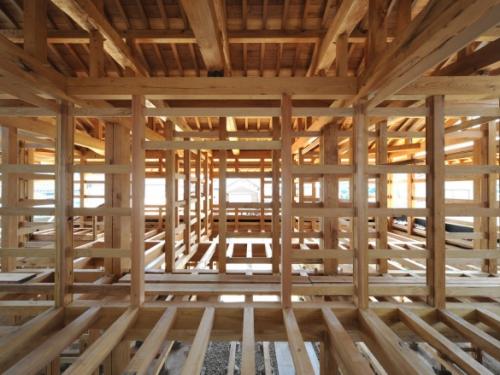

Деревянное перекрытие своими руками. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 - перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

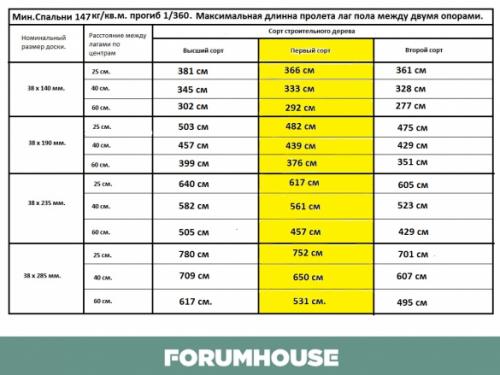

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

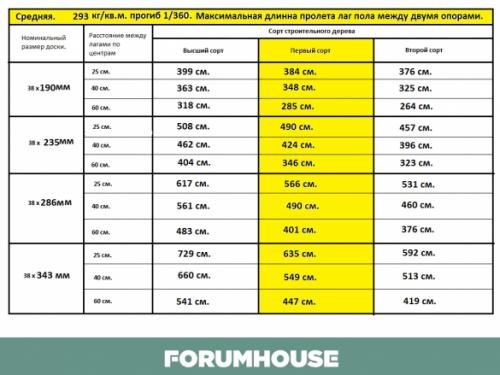

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

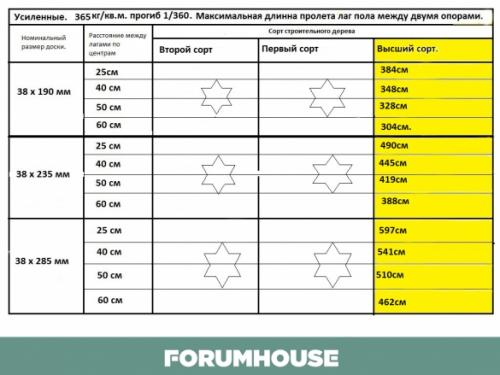

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Перекрытие деревянное. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Деревянное перекрытие 1 этажа. Деревянные перекрытия над первым этажом своими руками

Древесина, в отличие от других основ (железобетонные плиты, монолит), применяемых для перекрытий, экологически чистый материал. К тому же деревянный потолок или пол придают помещению своеобразный вид и хорошо сохраняют тепло. Раньше дерево применялось для этих целей сплошь и рядом. Сейчас межэтажные перекрытия из дерева, как правило, делается только в
деревянных домах, хотя бывают и исключения.

Устройство деревянного перекрытия

Устройство деревянного перекрытия

Монтаж деревянных перекрытий между этажами начинается с установки опорных балок. Сечение балок зависит от нескольких причин, в частности от длины пролета, нагрузки на пол находящегося выше этажа. Так же большую роль в выборе сечения балок играет применяемая для них порода дерева. Чаще всего используется сосна, но иногда – дуб.

Определяющим фактором является цена древесины, естественно, дуб дороже. В этом случае толщина балок может быть уменьшена, а конструкция несколько изменена.

Конструкция и монтаж деревянного перекрытия

Процесс строительства перекрытий из дерева заключается в том, что в заранее заготовленные выемки в стене закладываются балки. Сечение балок делается равным как высота, так и ширина. Случается, что высота выбирается несколько большей. В любом случае, балки укладываются на
гидроизоляцию, с зазором в обеих плоскостях порядка 1-2 см. Делается это для того, чтобы устранить распирание стен при намокании или высыхании такого перекрытия.

Дальше к балкам на уровне нижней их плоскости набиваются по всей длине рейки, которые служат для крепления теплоизоляции и подшивки потолка. Поверх теплоизоляции укладывается дополнительный слой гидроизоляции, в завершении стелется черновой пол.

В случае с дубом, для того, чтобы потолок нижнего этажа смотрелся «под старину», брусья перед установкой строгают. Дальнейшее перекрытие ведется поверх балок. В любом случае, длина пролета для деревянного перекрытия не должна превышать 5 м. Оптимальным считается длина пролета в 4 м.
