Рекуператор трубчатый своими руками. Схема изготовления

Рекуператор трубчатый своими руками. Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры. Приведём основные виды:

• собранные из тонких пластин;

• с применением вращения ротора;

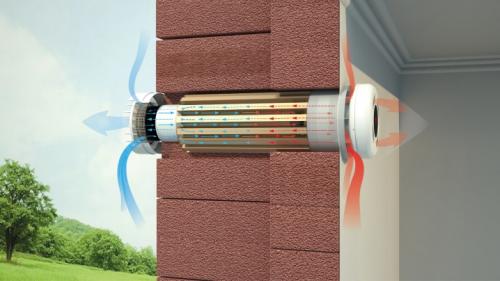

• коаксиальные;

• изготовленные из трубок;

• с отдельным теплоносителем.

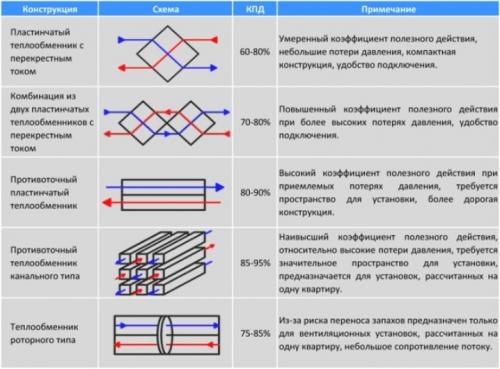

Общие параметры теплообменников:

• пластинчатый – КПД 60-80%, компактный, легко подключается;
• противоточный – КПД 80-90%, установка сложнее, более дорогой;
• роторный – КПД 75-85%, подходит для одной квартиры.

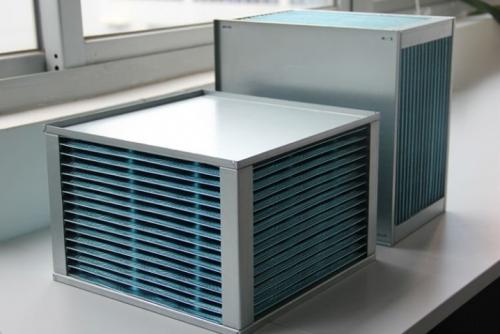

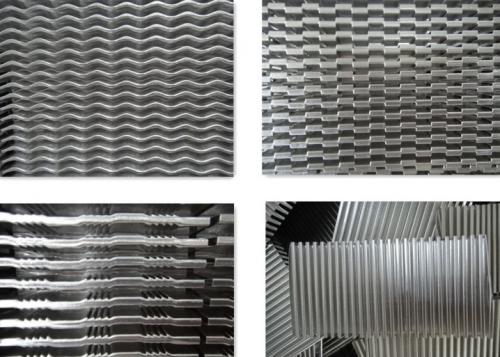

Квадратный теплообменник является основным узлом пластинчатого рекуператора . Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

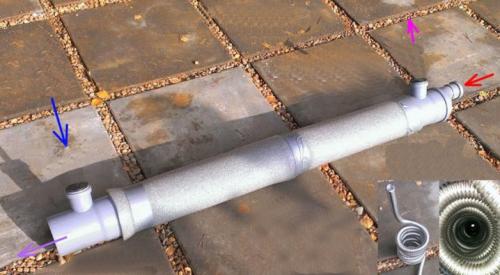

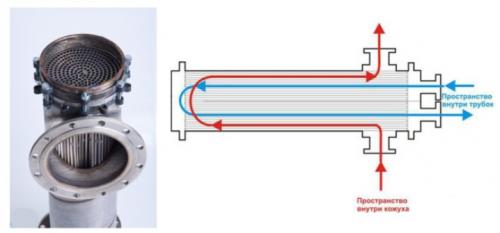

Из алюминиевых трубок можно собрать трубчатый рекуператор . От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

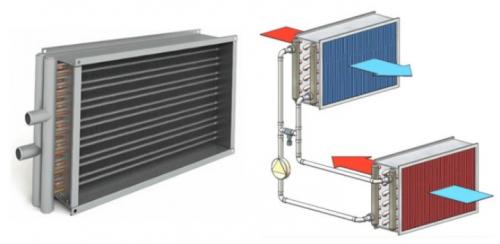

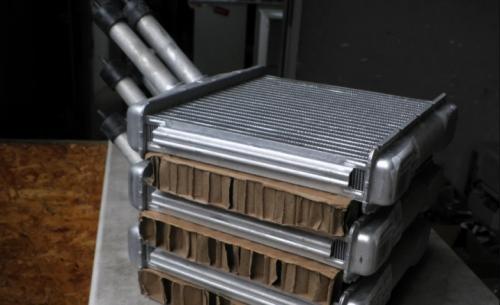

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

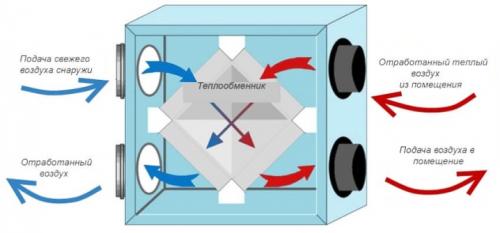

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

• простые конструкция и технология монтажа;
• КПД до 80%;
• большой срок службы;
• минимальное потребление электроэнергии;
• легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2. Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок . Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1.5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

Отрезаем 4 уголка вычисленной длины, закрепляем на рабочем столе вертикально по углам 1 квадрата из дерева. Это шаблон для сборки.

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

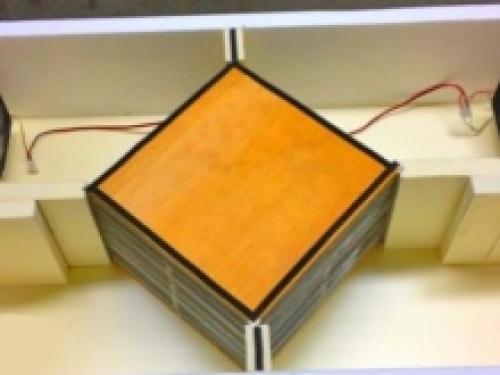

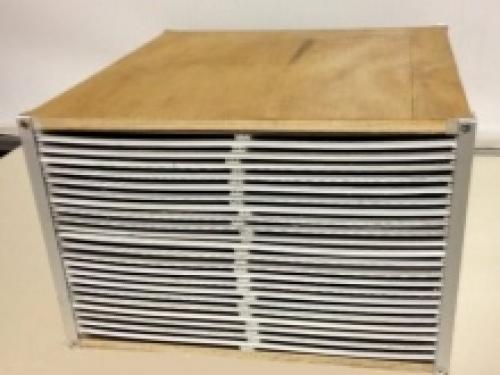

Формируем теплообменник, укладывая на шаблон лист за листом, поворачивая каждый раз на 90 градусов. Так организован обмен теплом в этом устройстве.

В случае одного пакета его края могут крепиться на всех сторонах корпуса. Отверстия в боковых стенках выпиливаются под имеющиеся материалы, такие как вентиляторы, входные/выходные вентиляционные короба или трубы.

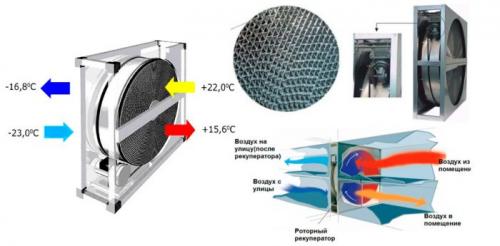

Роторный рекуператор своими руками. Роторный рекуператор: устройство, принцип работы, плюсы и минусы

14 мин.

Нет человека, который бы не знал о важности кислорода, поэтому обустройство качественной вентиляции — вполне понятное желание. Однако у данных систем, удаляющих отработанный воздух и обеспечивающих непрерывный приток свежего, есть один недостаток. В холодное время года они выбрасывают на улицу теплый воздух, замещая его холодным. Из-за такого транжирства на его нагрев тратится дополнительная энергия, а ее нельзя назвать дешевой. Жарким летом все наоборот: комфортный прохладный воздух удаляется из помещений, а на его смену приходит духота, превращающая дом в настоящую «душегубку». Чтобы не отапливать улицу и обеспечить благоприятный микроклимат в жилье в любой сезон, можно использовать роторный рекуператор.

Вентиляция в компании с рекуперацией

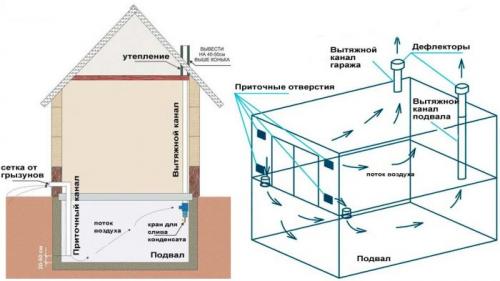

Самый простой вид — естественная вентиляция, принцип ее действия основан на природных явлениях. Воздухообмен обеспечивает организация специальных отверстий-продухов в здании: нижние являются приточными, а верхние — вытяжными. Однако такие системы очень далеки от совершенства. Плюс у них один — минимальные материальные затраты. Минусов много: это невозможность очистки воздуха, полная зависимость от климата, от сезонов года. Альтернатива — принудительная вентиляция. Она обходится гораздо дороже, зато такая система гарантирует оптимальный микроклимат в помещениях.

Искусственная вентиляция разделяется на приточную и вытяжную. Первая обеспечивает постоянную подачу свежего воздуха, а отработанные массы эвакуируются естественным образом. В такую систему входят:

• воздуховоды, по которым проходит воздух;
• вентиляторы, «заставляющие» его попадать в помещение;
• фильтры, останавливающие до 90% пыли, более крупного мусора;
• воздухонагреватели, без которых трудно и очень некомфортно зимой.

В эту систему могут входить различные дополнительные модули.

Вытяжная вентиляционная система, которая призвана помогать естественной вентиляции, наоборот, отвечает за удаления отработанных масс, практически лишенных кислорода. Главный элемент этого оборудования — вытяжные вентиляторы.

Приточная или вытяжная искусственная вентиляция недостаточно хорошо действует «в одиночку», поэтому оптимально приточно-вытяжное оборудование в комплексе. Однако в работе системы есть одно слабое место — удаление нагретого воздуха, замещение его холодным.

Чтобы сделать его комфортным, хозяева расходуют довольно большое количество электроэнергии, особенно чувствительны расходы в холодный сезон. Недостаток способна исправить рекуперация, которую используют как в централизованных, так и в локальных системах.

К оборудованию — рекуператорам — подводят вытяжные и приточные каналы. Устанавливать приборы можно в любом месте: снаружи здания (например, на крыше), на потолке, стене, полу. Они могут быть моноблоками либо отдельными модулями.

Рекуператор — лишь часть принудительной вентиляции, поэтому такое «возвращающее» оборудование рассматривают только как элемент общей системы.

Корпус рекуператора своими руками. Рекуператор: что это такое

Это теплообменник поверхностного типа, в котором теплота отводящих газов передается через разделяющую перегородку. По типу теплоносителей классифицируются на воздушные, водяные, газовые. Для бытовых вентиляционных систем применяются воздушные аналоги. Они являются элементом принудительной вентиляции дома, квартиры.

Принцип работы

• В схеме есть две камеры – подача и вывод.
• Между ними установлена перегородка.
• Энергия от теплого потока через стенку передается холодному.
• Не происходит прямое смешивание масс, либо этот фактор незначителен.

Преимущества – оптимизация температурного баланса в комнате, уменьшение расходов на отопление. Недостаток – дополнительные расходы на организацию вентиляции, используется полезный объем дома, квартиры.

Применение этой системы позволяет снизить расходы на отопление, так как тепло нагретой комнаты используется два раза.

Так работает рекуператор

Классификация

Для эффективности функционирования нужно учитывать общую площадь контакта теплообменника с циркулирующими потоками, их соотношение и объем. Самодельный рекуператор должен быть прост в изготовлении, но при этом выполняет свои функции. Поэтому перед разработкой чертежа следует ознакомиться с видами этих устройств.

• Пластинчатый . Он состоит из нескольких кассет, в которых входные и выходные каналы чередуются, но не пересекаются. Преимущества – не потребляет электроэнергию, бесшумность. Возможно обмерзание из-за скапливания конденсата. Выход – установка специальных сборников воды. Эффективность зависит от материала пластин – полимеры, металл или целлюлоза.

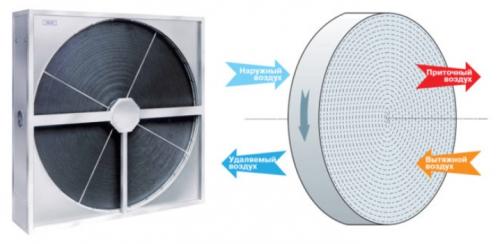

• Роторный . Основной элемент – ротор, который состоит из барабана со множеством ячеек. Он разделяет трубопровод на две части. Во время вращения ротора происходит смешивание масс, передача энергии. Преимущества – КПД до 85 %, возможность регулировки скорости вращения, нет конденсата. Недостатки – зависимость от электроэнергии, нужны фильтры.
• Водяные. Тепло передается через жидкую среду. Преимущества – теплообменники могут находиться далеко друг от друга, не происходит смешивание потоков. Минус – сложность чертежа. Такие устройства применяются в производственных и коммерческих зданиях.

Основные характеристики – расход (м³/час), габариты и масса, эффективность теплообмена (60-90 %), способ монтажа (подвесной, встраиваемый). Дополнительные компоненты – звукоизоляционные материалы (роторные модели), теплоизоляция.

Для самостоятельного производства можно взять чертежи готовых заводских устройств. Это позволит избежать ошибки при проектировании и креплении.

Рекуператор чистый воздух. Приточно-вытяжная вентиляция (Рекуператоры)

Рекуперато́р ( от лат. recuperator — получающий обратно, возвращающий ) — в бытовой вентиляции, любой из приборов передающий температуру выходящего из помещения воздуха поступающему.

Приточно-вытяжная вентиляция с рекуперацией тепла выполняет две задачи: осуществляет приток свежего воздуха в помещение и удаление из него загрязнённого воздуха.

Рекуператоры для вентиляции классифицируются по следующим типам:

• По типу устройства теплообмена — реверсивные, перекрестные (противоточные), прямоточные, роторные (в бытовой вентиляции не используются).
• По конструкции теплообменника — трубчатые, пластинчатые.
• По материалу из которого изготовлен теплообменник — металлические (алюминиевые, медные или из нержавеющей стали), бумажные, пластиковые, керамические.
• По возможности возврата влаги – не мембранные и мембранные (энтальпийные).

Принцип работы рекуператоров в бытовой приточно-вытяжной вентиляции

Рекуператор при осуществлении воздухообмена задерживает внутреннюю температуру внутри помещения, причём не важно, положительная эта температура или отрицательная.

Например, если температура в помещении +25 °C, а на улице -25 °C, то при КПД рекуператора в 80% в помещение поступит воздух температурой +15 °C. А если температура в помещении -25 °C, а на улице +25 °C, то при КПД в 80% в помещение поступит воздух температурой -15 °C.

Таким образом в холодное время года воздух подогревается без дополнительных затрат!

Летом, при использовании кондиционера, аналогично происходит охлаждение приточного воздуха, что снижает нагрузку на кондиционер и экономит его ресурс.

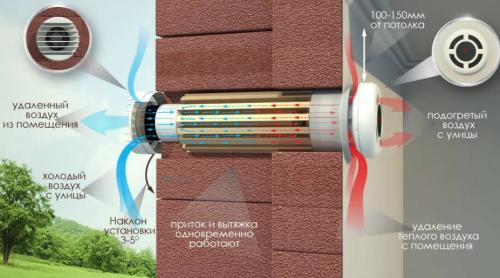

Реверсивный рекуператор

Работа реверсивного прибора в холода напоминает дыхание человека через шарф на морозе. При выдохе воздух нагревает шарф, а при и вдохе, проходя через ткань шарфа, воздух подогревается и попадает в лёгкие уже не таким холодным.

Роль шарфа в реверсивных рекуператорах выполняет теплообменник - регенератор.

На рисунке видно, как в фазе 1 происходит нагрев регенератора выходящим воздухом, а в фазе 3 - нагрев входящего в помещение воздуха с охлаждением регенератора.

Реверсивные рекуператоры требуют только одно отверстие на улицу.

Перекрёстный рекуператор

Схема работы рекуператоров перекрёстного типа иная. В такого типа приборах обязательно присутствует два отверстия на улицу и два в помещение, так как поток воздуха, в отличие от реверсивных устройств, не меняет направление и всегда направлен одну сторону.

Основное преимущество установки приточно-вытяжной вентиляции с теплообменником состоит в том, что она возвращает до 90% тепла обратно в помещение, а это значит, что затраты на обогрев помещения с установленным рекуператором сократятся, в сравнении с вентилированием через открытое окно.

Благодаря системе рекуперации воздуха, в помещении постоянно поддерживается комфортный микроклимат, особенно это важно для вентиляции загородного дома.

Устройство бытовых рекуператоров

Внутри каждого прибора расположен вентилятор (от 1 до 4х), теплообменник определённого типа и фильтр очистки воздуха.

Пассивный рекуператор. Согласно нормам

Кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч на чел. 3 м³/м², если общая площадь кварти­ры без учета площади летних поме­щений меньше 20 м²/чел.

Для расчета расхода воздуха, м³/ч, по кратности объем помещений следует определять по общей площади квартиры без учета площади летних по­мещений. Квартиры с плотными для воздуха ограждающи­ми конструкциями требуют дополнительного притока воздуха для каминов и механических вы­тяжек.

Вообщем решил я разделить дом на две части, и сначала заняться вентиляцией второго этажа, т.к. там спальни и рабочее место и детская, то есть я там провожу достаточно много времени, и основные загрязнения там.

На 3-х человек нужен приток от 90 до 150 кубов воздуха в зависимости от концентрации СО2 на улицы.

Если я буду подавать просто 90-150 кубов подогревая до комфортных 22 градусов я буду тратить 0,34Вт х 90 м3 х (22гр — (-3 гр)) х 24ч х 213дней = 3910кВтч в год (при средней температуре отопительного периода -3 гр) при моем тарифе на электроэнергию это составит 4,54 х 3910 = 17 751 руб в год, что в целом достаточно много с учетом того что за всю электроэнергию с отопление, освещением, быт. техникой, ГВС и т.п. в год я плачу порядка 65 т.р.

Поэтому конечно делать просто приточную вентиляцию не разумно, соответственно решено ставить рекуператор.

Рекуператоров бывает много разных видов, я не буду описывать конструкции каждого и сравнивать их. Для себя решил что приточно вытяжная вентиляция должна удовлетворять следующим условиям.

1. как можно меньше и проще обслуживание
2. не влиять существенно на нагрузку сети, то бишь без догрева
3. ее не должно быть слышно, т.к. приток идет в спальни, то шума вообще не хочу (вентилятор от ноутбука для меня это громко и неприятно)
4. дешево и просто

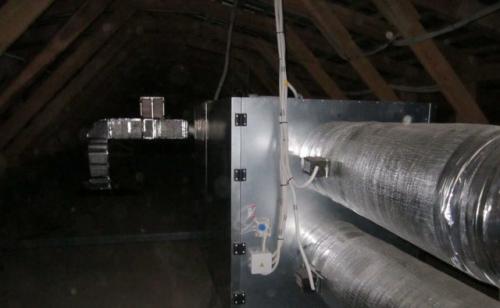

В доме есть небольшой чердак, туда и решено засунуть всю систему. Но т.к. он холодный корпус установки и воздуховоды должны быть хорошо утеплены.
