Строим самую мощную банную печь своими руками: подробный инструктаж

Строим самую мощную банную печь своими руками: подробный инструктаж

За разработкой проекта лучше обратиться к опытному печнику , который рассчитает подходящий для вашей парилки объем печи, ее конструкцию, расположение и размер топки, нагрузку на фундамент и другие параметры.

Раньше мощность печи рассчитывали по количеству камней, нужных для парения одного человека. Оптимальным считалось использование 30–40 кг камней на каждого члена семьи.

Сегодня специалисты рассчитывают все параметры индивидуально, исходя из планировки бани, ее теплопотерь и пожеланий заказчика к внешнему виду.

Алексей Клименков

Из-за сложного внутреннего устройства кирпичная печь гораздо крупнее металлической, поэтому не поместится в небольшую баню. Самая маленькая печь, которую я складывал, была шириной 1 м и глубиной 80 см, но даже она бы не вошла в парилку площадью 1,5 х 1 м. Поэтому размер парилки должен быть достаточным, чтобы в ней и печь поместилась, и осталось место для людей.

Проект банной печи с каменкой

Расскажем, как самостоятельно сделать печь размером 102 х 127 см (4 х 5 кирпичей). Каменку в печи разместим над топкой на решетке из водопроводных труб. Благодаря такому расположению дымовые газы будут проходить через камни и быстро их нагревать. Перед тем как париться, нужно будет погасить огонь в печи и выгрести золу и непрогоревшие угли.

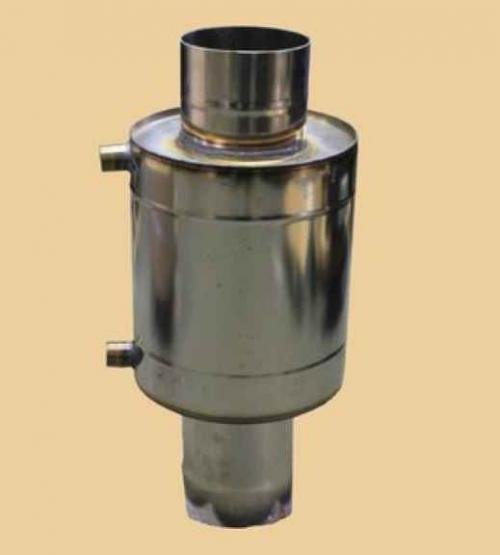

В печь встроен водогрейный бак на 180 л из листового металла для приготовления горячей воды. Бак устанавливают внутрь печи во время кладки, поэтому его нужно заранее заказать у сварщика. Если в будущем бак начнет протекать, его придется заменить.

Устройство фундамента

Масса банной печи — больше тонны. Для нее нужно сделать отдельный фундамент — монолитную плиту на песчаной подушке. Глубина печного фундамента должна быть такой же, как и глубина фундамента бани.

Удобнее и проще делать фундамент на этапе строительства бани. Но, если вы решили строить кирпичную печь в уже готовой бане, для возведения фундамента придется разбирать пол.

Фундамент под кирпичную печь

Как сделать фундамент для печи:

1. Обозначьте границы будущего фундамента, вбив колышки в землю по его углам. Фундамент должен быть больше печи на 10 см в каждую сторону.
2. Выкопайте котлован глубиной около 60 см (или по глубине основного фундамента). Чтобы стенки меньше осыпались, придайте им небольшой наклон наружу.

Связанные вопросы и ответы:

Что такое банная печь

Если хочется получить легкий пар, после которого самочувствие точно улучшится, стоит избегать некоторых нюансов в работе и конструкции русской банной печи.

Открытая каменка . Печь для русской бани с открытой каменкой представляет собой емкость, наполненную специальными банными камнями, которая нагревается от топки только снизу или сразу с четырех сторон. Средняя температура в открытой каменке — около 250–300°C. Этого достаточно, чтобы получать пар и создавать конвекцию, но пар при этом получится тяжелым и быстро осядет вниз. Это подходящие условия для сухой и жаркой финской сауны, но для русской бани лучше выбирать закрытые каменки — там камни нагреваются в 2 раза сильнее, и пар получается легче.

Слишком сильная конвекция . Следствие предыдущего пункта. Движение воздуха в русской парной, конечно, должно быть. Совсем без этого парная не прогреется и за полдня — придется постоянно махать веником или полотенцем, чтобы перемешать воздух. Но конвекция должна быть медленной, чтобы воздушные потоки не разрушили паровой пирог под потолком и не пересушили воздух. Именно поэтому ценители русской бани предпочитают инерционные печи (медленно нагревающие большую массу камней до высокой температуры) конвекционным (быстро создающим и направляющим мощные воздушные потоки).

Не прогретые камни. При подаче воды на каменку должен раздаться короткий хлопок, который свидетельствует о том, что камни достаточно горячие, и вода после контакта с ними мгновенно превратилась в почти невидимый мелкодисперсный пар. Если вода долго шипит и пузырится, прежде чем испариться, это значит, что камни еще не готовы.

Эти особенности нельзя назвать ошибками — просто они не имеют отношения к микроклимату русской бани. Зато такими свойствами обладает идеальная печь для финской бани.

Какие материалы необходимы для строительства банной печи

При строительстве кирпичной печи для бани следует очень внимательно отнестись к выбору материала. Чаще всего, для этих целей применяется два вида кирпича:

• шамотный. Из него сооружают участки, которые подвергаются самому сильному нагреванию. Шамотный кирпич отличается большой огнеупорностью. Так как данный материал довольно дорогостоящий, сооружать из него всю печь необходимости нет. Но при покупке материала все же стоит сделать небольшой запас. Так как из-за особенностей конструкции печи, его придется резать и колоть;
• красный полнотелый. Он используется для всех остальных элементов и конструкций печи (стен, дымохода, декоративных элементов).

силикатный и пустотелый кирпичи для строительства банной печи не используются. Так как под воздействием высоких температур, эти материалы быстро разрушаются.

При выборе кирпича необходимо обратить внимание на:

• марку (она обозначает плотность материала). Чем выше плотность, тем лучше теплоемкость. Оптимальным вариантом станет покупка кирпича марки М75 или М150;
• морозоустойчивость. При сооружении конструкции внутри помещения этот показатель значения не имеет. Но при обустройстве дымохода, морозостойкость материала имеет большое значение;
• цвет. Качественный кирпич имеет однородный цвет. Если кирпич отличается по цвету, это свидетельствует о том, что в процессе обжига не была соблюдена технология производства. Такой материал не совсем прочный и надежный;
• геометрию формы. Если все кирпичи одинаковые, с ними удобнее работать;
• размеры. Лучшим выбором станет материал, габаритами: 250×150×65 мм.

При выборе качественного кирпича, по нему необходимо постучать молотком на весу. От качественного материала молоток просто отскочит, а звук при ударе будет чистым и звонким. Если же молоток впечатается в кирпич с глухим звуком, от такого материала лучше отказаться.

Как выбрать место для строительства банной печи

Прежде чем приступать к монтажным работам, необходимо определиться с местом размещения печи. Наиболее верный вариант – еще на этапе проектировки продумать, где именно будет размещаться печь так, чтобы он обогревала все помещения. Порой ее устанавливают в парилке, если есть возможность отапливать все остальные помещения при помощи других устройств. Если такой возможности нет, то необходимо рассматривать вариант установки печи таким образом, чтобы топка находилась в предбаннике, и при этом печь отапливала в том числе и мойку, и парилку. Для выполнения этой задачи в перегородке между предбанником и парилкой делается специальный проем, куда и устанавливается печь. Вокруг она обычно обкладывается огнеупорным материалом, чтобы материал перегородок н загорелся.

Представленные варианты имеют свои положительные и отрицательные стороны:

• Если печь располагается полностью в парилке, ее процесс горения проще контролировать, никуда не выходя из парной. Однако, сама топка, а таже пространство перед ней занимают довольно внушительное место. Кроме того, размещение топи в парной приведет к более быстрому сгоранию кислорода, поэтому нужно будет предусмотреть вентиляцию в помещении. Ну и главный минус – в данном случае придется создать дополнительные источники тепла для предбанника, мойки, раздевалки, санузла и других помещений;
• Второй вариант, пожалуй, выигрывает по эффективности и экономичности. Дело в том, что установка печи в предбанник – дело не сложное, но при этом вы избегаете дополнительных затрат и проблем. В парной сохраняется хороший микроклимат и при этом полезная площадь никак не уменьшается. Кроме того, при таком устройстве одна печь обогревает сразу все помещения. Единственный минус – необходимость прерывать банные процедуры для того, чтобы подкинуть дров в топку.

Комфорт – не единственный параметр выбора места расположения печи. Пожалуй, самое главное – это пожарная безопасность. Первым делом необходимо определить, в каком месте можно будет сделать дымоход. Лучше выбирать место таким образом, чтобы труба от печи шла прямо наверх на крышу без каких-либо изгибов и колен.

Если печь устанавливается вблизи стен, то расстояние до них должно составлять не менее полуметра. Для сокращения длины следует изолировать стены огнеупорными щитами. Для создания таковых можно использовать листы минерита, асбокартона или базальтового картона, а также облицевать стены керамической плиткой или выстроить экран из красного кирпича. Расстояние от входной двери до дверки топки должно составлять не менее 120 сантиметров. Место перед топкой должно быть обязательно выложено металлическим листом или плиткой. Лучше всего все эти задачи рассматривать на этапе проектирования бани. В дальнейшем, уже после завершения строительства, подобрать удобное место для печи так, чтобы она при этом не теряла своей эффективности и была безопасной, будет довольно сложно.

После того, как место установки печи определено, пора приступать к следующему шагу – устройству основания. Здесь предстоит решить, делать ли основание из бетона, или оставить тот пол, который уже имеется. На выбор в данной ситуации влияют следующие факторы:

• Если пол в бане устроен из монолитной бетонной плиты, никакого дополнительного крепления и обустройства основания не потребуется. Единственное, что можно сделать – поднять площадку под топкой до уровня чистового пола и выложить ее кирпичом;
• Если пол выполнен в виде настила досок, нужно рассчитать, сможет ли такая поверхность выдержать вес всей конструкции печи;
• Если пол представляет собой уже высохшее старое покрытие из досок, нужно обустраивать площадку для печи сто процентов. Устанавливать ее в таком виде просто нельзя.

Стандартный настил досок толщиной 40 мм по лагам выдержит примерно 700 кг. Чтобы установить печь на такой деревянный пол, необходимо понять, сколько она весит. При проведении расчетов не стоит забывать, что конструкция утяжеляется дополнительными элементами:

• Полный бак с горячей водой внутри;
• Каменка с размещенными в ней камнями;
• Дымовая труба;
• Кирпичная облицовка (если она будет изготовлена).

Если решено было все-таки оставить просто деревянный пол, рекомендуется все равно вскрыть его осмотреть на предмет появления гнили и разрушений, каким бы прочным он не был. Если обнаружатся разрушенные элементы, их необходимо заменить на новые, предварительно обработав их антисептическим средством.

Перед установкой печи площадь пола, где она будет располагаться, необходимо отделать материалом, устойчивым к жару. Для этой цели могут использоваться керамогранит или искусственный камень, также подойдут листовые огнеупорные материалы. Сверху прикручивается лист железа.

Как правильно построить фундамент для банной печи

Заливать фундамент под печь в баню желательно вместе с закладкой фундамента для бани. Но если это уже невозможно, можно сделать его и в уже готовой бане. Размеры фундамента зависят от размеров печи: фундамент должен быть больше во всех направлениях на 5-10 см чем размеры печи, а его высота должна быть равна высоте фундамента бани.  Глубина залегания основания и его толщина зависят от веса печи и типа грунта (выбор типа фундамента аналогичен выбору фундамента для  бани).

Фундамент для печи желательно делать одновременно с общим фундаментом

Наиболее распространенные варианты фундаментов: бетонные или бутовые на цементной основе. Поверх готового фундамента укладывается слой гидроизоляции, а на него уже либо выкладывают кирпичи, либо заливают слой бетона, который иногда декорируют керамической плиткой.

Высота печного фундамента

Варианта тут три:

1. ниже уровня пола;
2. на одном уровне;
3. выше.

Вопросы могут возникнуть только насчет того, зачем делать основание печи ниже чистового уровня пола. Ответ состоите из двух частей:

• Чтобы воздух для горения забирался из подпола. Тогда печь, если есть желание можно топить из парилки, а не из комнаты отдыха или предбанника: кислород в помещении не выжигается, так как «тянется» из- подпола. Только в фундаменте должны быть вентиляционные отверстия, обеспечивающие поступление воздуха.
• Чтобы пол был теплый. Несмотря на усиленную циркуляцию в подполе, полы при таком расположении печи прогреваются быстро. Тогда никаких проблем с холодным полом, будь он хоть деревянным, хоть бетонным, не будет.

Как сделать кирпичную кладку для банной печи

За разработкой проекта лучше обратиться к опытному печнику , который рассчитает подходящий для вашей парилки объем печи, ее конструкцию, расположение и размер топки, нагрузку на фундамент и другие параметры.

Раньше мощность печи рассчитывали по количеству камней, нужных для парения одного человека. Оптимальным считалось использование 30–40 кг камней на каждого члена семьи.

Сегодня специалисты рассчитывают все параметры индивидуально, исходя из планировки бани, ее теплопотерь и пожеланий заказчика к внешнему виду.

Алексей Клименков

Из-за сложного внутреннего устройства кирпичная печь гораздо крупнее металлической, поэтому не поместится в небольшую баню. Самая маленькая печь, которую я складывал, была шириной 1 м и глубиной 80 см, но даже она бы не вошла в парилку площадью 1,5 х 1 м. Поэтому размер парилки должен быть достаточным, чтобы в ней и печь поместилась, и осталось место для людей.

Проект банной печи с каменкой

Расскажем, как самостоятельно сделать печь размером 102 х 127 см (4 х 5 кирпичей). Каменку в печи разместим над топкой на решетке из водопроводных труб. Благодаря такому расположению дымовые газы будут проходить через камни и быстро их нагревать. Перед тем как париться, нужно будет погасить огонь в печи и выгрести золу и непрогоревшие угли.

В печь встроен водогрейный бак на 180 л из листового металла для приготовления горячей воды. Бак устанавливают внутрь печи во время кладки, поэтому его нужно заранее заказать у сварщика. Если в будущем бак начнет протекать, его придется заменить.

Устройство фундамента

Масса банной печи — больше тонны. Для нее нужно сделать отдельный фундамент — монолитную плиту на песчаной подушке. Глубина печного фундамента должна быть такой же, как и глубина фундамента бани.

Удобнее и проще делать фундамент на этапе строительства бани. Но, если вы решили строить кирпичную печь в уже готовой бане, для возведения фундамента придется разбирать пол.

Фундамент под кирпичную печь

Как сделать фундамент для печи:

1. Обозначьте границы будущего фундамента, вбив колышки в землю по его углам. Фундамент должен быть больше печи на 10 см в каждую сторону.
2. Выкопайте котлован глубиной около 60 см (или по глубине основного фундамента). Чтобы стенки меньше осыпались, придайте им небольшой наклон наружу.

Как правильно установить дверь в банную печь

Продлить срок безремонтной эксплуатации печи можно благодаря установке топочной дверцы на короб из нержавеющей стали. Кладка в области топочной дверки дольше не будет подвержена разрушению под воздействием высоких температур.

Мастер-класс проводит печник Сергей Мотин. Сергей уже более 20 лет специализируется на постройке печей, банных комплексов и зон барбекю.

Технология подходит к любым типам чугунных топопочных дверок для печей и каминов: классическим прямоугольным или квадратным, двустворчатым, в форме арки, со стеклом.

Время установки: Примерно 20 минут

В мастер-классе устанавливали 4 дверки:

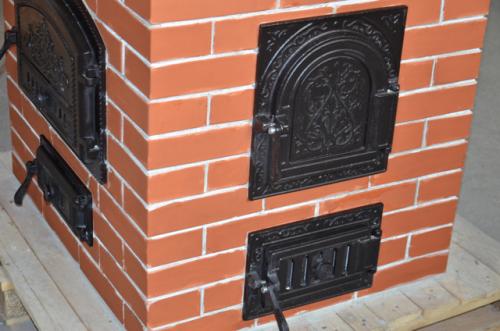

На площадке рубцовского Завода ЛИТКОМ Сергей Мотин построил кирпичные стенды для продукции завода – печной и каминной фурнитуры торговой марки Рубцовское литьё.

Технология установки в стенды полностью соответствует реальным условиям монтажа чугунной фурнитуры для печей и каминов.

Материалы и инструменты для установки топочной дверцы в короб из нержавеющей стали:

1. Нержавеющая сталь: толщина 0,5 мм, ширина 17,5 см (полкирпича(12 см)+0,5 см+5 см на загиб листа). Длина листа равна сумме длин сторон посадочного места дверки;
2. Базальтовый картон (или аналоги негорючих материалов для печей): Чтобы хватило на длину сторон дверки. Ширина 12,5 см;
3. Болты с гайками, винты с гайками  или заклёпки (5 мм): 4 штуки;
4. Болгарка+диск по металлу;
5. Дрель+сверло по металлу (5мм);
6. Плоскогубцы;
7. Молоток

Этап 1: Делаем короб из нержавейки

На фото мы используем нержавейку 1 мм и сгибаем её на специальном станке заранее, вам рекомендуем использовать 0,5 мм. При такой толщине нержавейки её можно без труда гнуть в ручную с помощью плоскогубцев и молотка. Когда загибать край на 5 см, до или после отмера и разрезки листа, не имеет значения.

Отмеряем лист

Делаем замеры по каждой стороне дверки. Можно отмерить с помощью рулетки, можно, прикладывая лист к каждой из сторон и делая отметки.

Разрезаем лист

Болгаркой разрезаем лист по меткам. Обрабатываем края, чтобы не порезаться при монтаже.

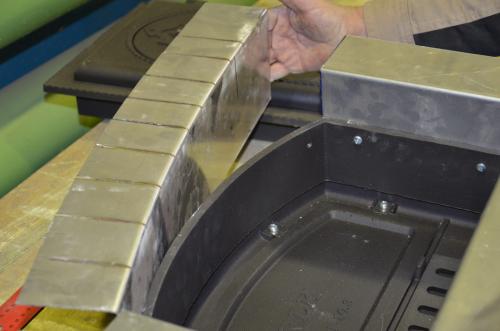

Чтобы установить лист на арочную дверку следует сделать на листе поперечные разрезы через каждые 5 см.



Делаем разметку и сверлим отверстия

Сверлим по 2 отверстия в каждой из сторон дверки (если отверстий нет!) для крепления листов нержавейки. Расстояние от угла стороны дверки до отверстия 4-5 см.

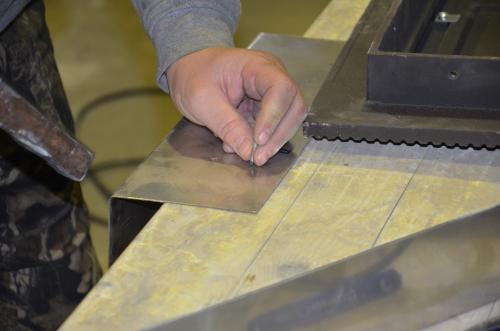

Отмечаем места для сверления на каждом из подготовленных листов.



Чеканим места для сверловки отверстий в стали (так проще будет сверлить). Сверлим по 2 отверстия в каждом из кусков стали.



Соединяем дверку и листы нержавейки

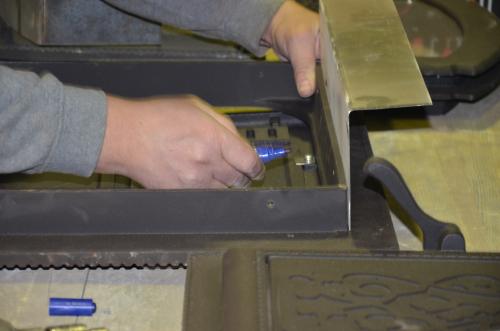

Нержавейку прикручиваем к дверке на винты (болты) или крепим с помощью заклёпок.

Спиливаем торчащие кончики от винтов с помощью болгарки.

Дверка готова к установке в кладку.

Этап 2: Устанавливаем дверку

Выкладываем базальт на кладку

На место, где будет установлена дверка кладём базальт. Длина куска базальта должна быть равна сумме длин сторон дверки. Базальт как бы оборачивает дверку. Так дверца плотнее сидит в кладке, сокращается влияние температур на кладку в процессе эксплуатации печи.

Ставим дверку на кладку

Аккуратно устанавливаем дверку, чтобы не сместить базальт. Сверху также прокладываем базальтом.

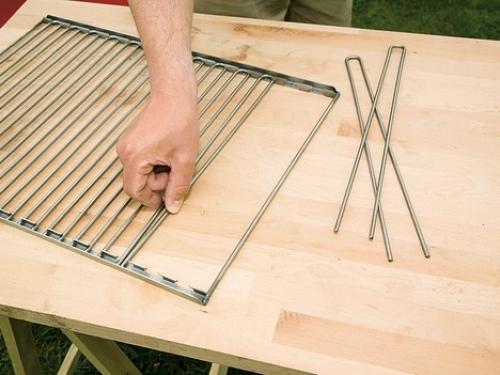

Как правильно установить решетку для разведения огня

Если болгарка будет приобретаться только для проведения работ, связанных с сооружением стационарного гриля, можно покупать совсем недорогую. Без нее, кстати, можно и вовсе обойтись, если уже в процессе кладки кирпича между рядами на бетонный раствор «посадить» крючки и кронштейны для основы под столешницу, полок и для удержания решетки гриля.

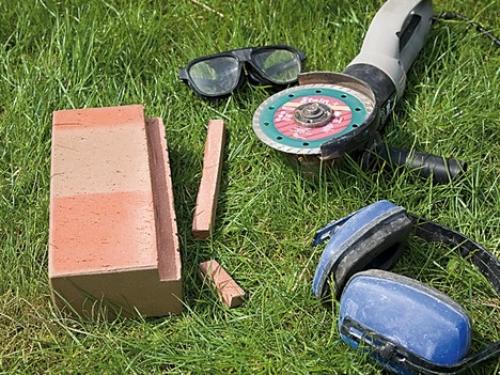

Для выбирания частей кирпича применяется «болгарка». Не забудьте про средства индивидуальной защиты: очки и наушники.

Чтобы не было проблем с совмещением самой конструкции и решетки гриля, конструкцию печи желательно подгонять под выбранную решетку.

Очень важно, чтобы решетка гриля подходила под размеры печи. Нужно либо создать чертеж печи и по ее размерам заказать решетку, либо под готовую решетку строить печь (именно так и было сделано в этом проекте). Стоит также учесть высоту ее расположения. Под ней должно быть место для костра, угли от которого будут давать хороший жар. Оптимальное решение – расположить решетку на высоте в 20 сантиметров от места разведения огня или углей, но можно предусмотреть и сделать несколько уровней расположения решетки гриля.

Чем аккуратнее будет выложена вся конструкция гриля, тем меньше нужно будет потратить средств и времени для ее облицовку с целью сокрытия огрех и неровностей. Поэтому желательно швы между элементами делать одной толщины и более-менее ровными, а также нужно давать достаточное время для высыхания растворов, чтобы под весом верхней части конструкции низ «не поплыл».

1. Бетонный раствор должен быть использован для фундамента
2. Клей, для склеивания пазогребневых плит
3. Цементный раствор используется при кладке кирпича и расшивки швов

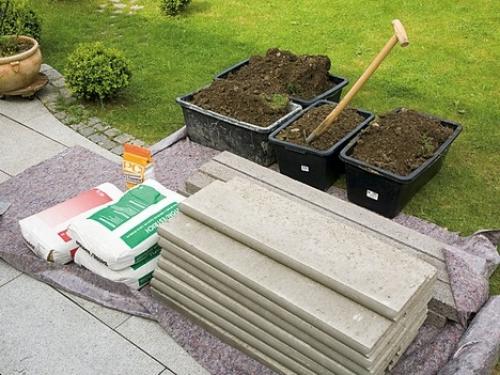

Перед строительством гриля важно правильно подготовить строительную площадку.

Перед началом всех работ произвольную строительную площадку стоит застелить плотной пленкой, так можно сохранить неповрежденной территорию вокруг. Да и потом убирать строительный мусор будет намного проще. Емкости понадобятся для хранения  выкопанного  грунта, которые потом можно использовать в качестве.

Как правильно установить дымоход

Дрова, уголь, природный газ - какое бы топливо мы не использовали, образуются продукты сгорания. Ошибки при устройстве отопительной системы могут стать причиной пожара или образования смертельно опасного угарного газа.

Основные этапы монтажа дымоходных систем :

Монтаж дымового канала начинают от отопительного прибора снизу вверх.

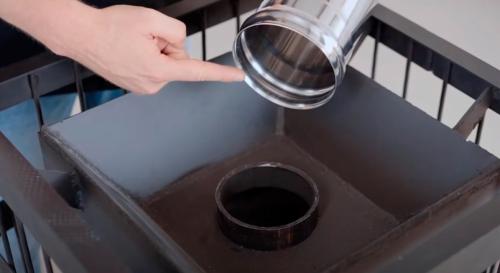

В первую очередь, монтируем трубу. Если диаметр трубы не соответствует диаметру выхода отопительного прибора, то нужно использовать переходник.

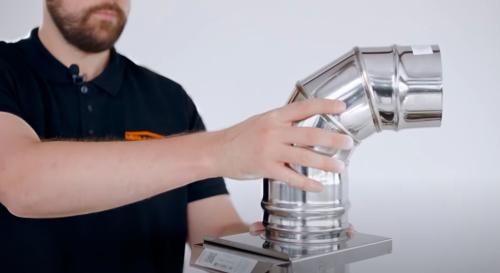

Дальше при необходимости нужно поменять направление дымохода через колено.

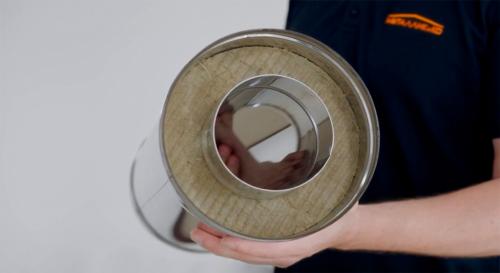

Чтобы снизить конденсатообразование, нужно снивелировать разницу температур. Для этого переходим на сэндвич-элементы. Адаптер котла соединит одноконтурную трубу с утепленной двухконтурной трубой.

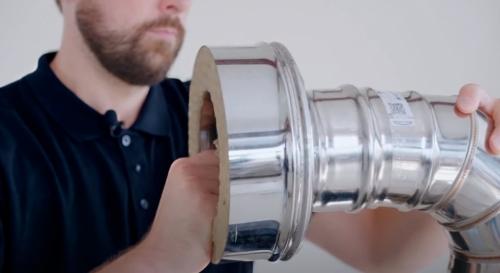

При прохождении дымохода через стеновое или кровельное перекрытие внутри перекрытия проходит сплошная труба, по правилам пожарной безопасности соприкосновения не допускаются. Для прохода через перекрытие обязательно используем противопожарный проходной узел. То есть фактически помещаем трубу не просто в перекрытие, а сначала в проем ППУ.

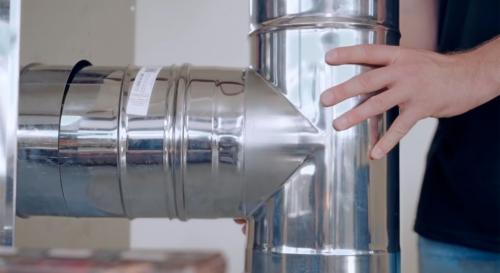

Правильная сборка дымохода должна быть через тройник, который впоследствии обеспечит возможность прочистки. Рекомендуем проводить чистку раз в полгода. Это позволит надолго сохранить работоспособность отопительной системы.

Важное правило: для нормальной тяги высота дымохода должна быть не меньше 5 метров. Соответственно, необходимо набрать нужную высоту дымохода сэндвич-элементами.

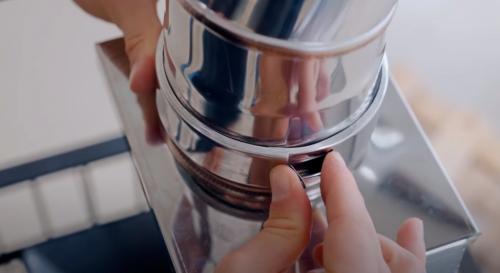

Стыки элементов герметизируем и дополнительно фиксируем стяжными хомутами.

Как правильно установить каминную трубу

Установка дымохода с опорой всей массы трубы на дымовой патрубок прибора (вертикальное подключение).Подключение по 2 вариантам:- абсолютно прямой дымоход,- единичное использование связки из двух отводов 15, 30 или 45 градусов без промежуточной удлиняющей вставки и дополнительной опоры.Используется для чугунных печей-каминов и каминных топок.

Дымоход расположен позади или рядом с отопительным прибором и монтируется на напольную опорную площадку.Подключение прибора с верхним или с задним/боковым дымовым патрубком через тройник 45 или 90 градусов.Используется, в основном, для мощных отопительных котлов в просторной котельной.

Дымоход всей массой располагается на опорной площадке, смонтированной на настенном кронштейне.Может располагаться над отопительным прибором или рядом с ним.Подключение отопительного прибора с помощью тройников или насадным монтажом, где масса дымохода не давит на прибор.Распространенный и универсальный вариант монтажа, подходящий для любых типов отопительных приборов.

Отопительный прибор внутри помещения рядом с внешней стеной строения.Дымоход устанавливаем снаружи на настенную опорную площадку.Дымоход проходит вдоль стены выше уровня кровли.Подключение прибора производится горизонтальным участком трубы сквозь стену.Подходит для любых типов приборов, но чаще применяется в деревянных домах (если нет возможности пройти перекрытия и кровлю, не нарушая противопожарные нормы) или в домах с готовой внутренней отделкой.

Как правильно подключить банную печь к системе отопления

Подавляющее большинство сооружаемых в банях печей нельзя назвать экономичными. И причина такой расточительности связана с требованиями, которым они должны удовлетворять:

• Банная печь должна достаточно быстро нагревать парную до высокой температуры;
• Каменка должна иметь компактные размеры;
• Для любой бани печь – обязательный элемент;
• Сооружаемая в бане печь рассчитана на периодическую эксплуатацию.

Учитывая все эти требования, становится понятно, что банные печи должны иметь такую конструкцию, чтобы за минимальное время разогревать топку до высокой температуры и поддерживать ее в течение заданного временного промежутка. Но во время работы каменки довольно большое количество тепловой энергии уходит впустую через дымоходную трубу. Однако при правильной организации системы обогрева можно сделать так, что эта энергия может использоваться для подогрева воды для помывки или отопления смежных с парилкой помещений.

Все вышесказанное не относится к кирпичным колпаковым печам Кузнецова, которые очень популярны у наших соотечественников. Они имеют очень продуманную конструкцию, благодаря которой демонстрируют очень экономичный режим работы. В результате такая печь на протяжении многих часов может поддерживать тепло в парной и одновременно с этим использоваться для отопления соседних комнат. При желании можно найти специальные разновидности банных печей, оборудованные водяным теплообменником.

Добиться большей экономии от банной печи можно, если начать использовать выделяемое в процессе сжигания топлива тепло. Такую возможность предлагают современные печи со встроенным змеевиком. Если же у вас в бане уже работает отопитель без водяного контура, то вам нужно только установить самодельный или заводской теплообменник. В этом случае можно будет сэкономить на покупке бойлера и не оплачивать крупные счета за израсходованную электроэнергию.
