Вентиляция железного гаража своими руками. Как грамотно выполнить монтаж?

Вентиляция железного гаража своими руками. Как грамотно выполнить монтаж?

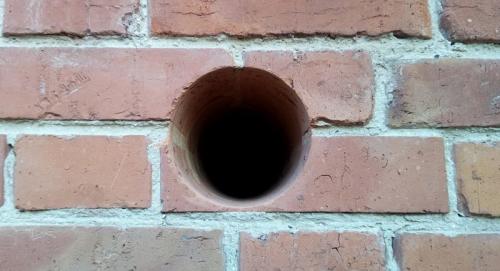

Толстые стены жилых помещений сверлят с помощью специального оборудования, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняют с помощью перфоратора.

После этого в отверстие вставляют трубу или трубы для притока и фиксируют их положение. Для герметизации щелей между трубой и материалом стены используют монтажную пену. Наружную сторону отверстия следует защитить с помощью специальной решетки или диффузора.

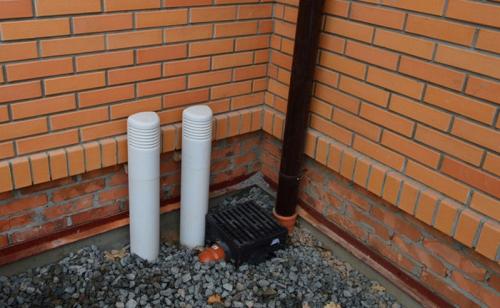

Снаружи место ввода приточных труб, проведенных через стену гаража, следует закрыть декоративными решетками, чтобы защитить помещение от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала можно сделать не только круглым, но и квадратным или прямоугольным. Для монтажа понадобятся трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют вентиляционные трубы с круглым сечением.

Это самый дешевый и удобный вариант, кроме того, они создают минимальное сопротивление потокам воздуха. Для вентиляции подходят и металлические трубы, и конструкции из пластика.

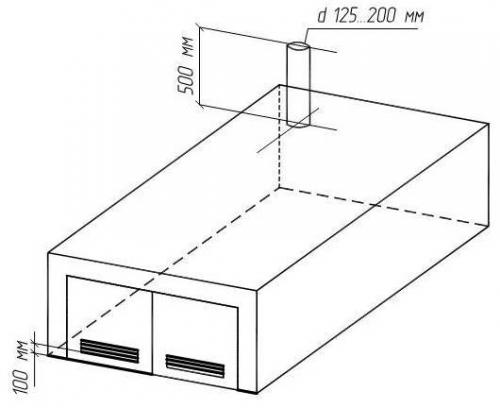

Трубу вытяжного канала вентиляции гаража нужно вывести вверх, примерно на 50 см выше уровня крыши, чтобы обеспечить хорошую тягу

Отверстие для вытяжки делают под самым потолком. Трубу выводят через стену горизонтально и затем монтируют вертикальный отрезок. Он должен быть достаточно длинным.

Оптимальной считается вытяжка, которая возвышается над уровнем крыши не менее чем на 50 см. Сверху нередко устанавливают колпак-дефлектор. Внутреннюю сторону и приточного, и вытяжного отверстия следует закрыть декоративной решеткой.

Как сделать циркуляцию воздуха в гараже. Естественная система

Естественная вентиляция в гараже должна планироваться ещё в процессе постройки сооружения. Если помещение уже выстроено и длительное время находится в использовании, его также возможно оборудовать вытяжкой. Перед тем как сделать вентиляцию в гараже, мастеру придётся сделать отверстия в стенах. Создать идеальную дыру не получится, потребуется цементный раствор и герметик.

Правильная вентиляция в гараже всегда учитывает качественный воздухообмен в подвале. Потребуется две пары труб, одна будет проветривать подвальное помещение, а другая – помещение для хранения автомобиля. Отверстия на входе устанавливают с одной стороны подвала на высоте 10 см и выше, а выходные каналы пробивают возле потолка на расстоянии 10 см, желательно на высоте 2 м от уровня пола.

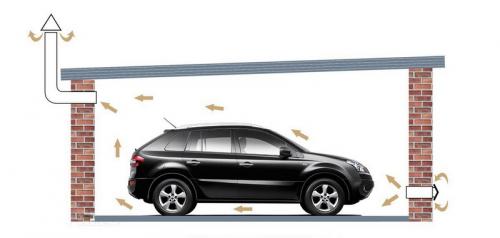

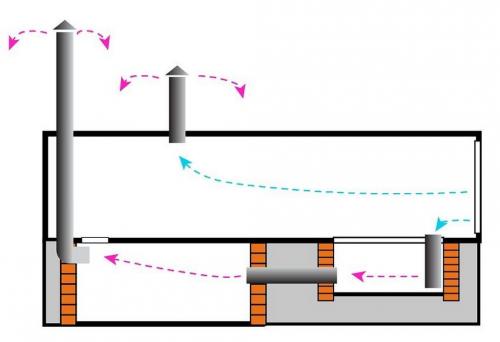

Схема естественной вентиляции гаража

Окончание выходной трубы, которая будет находиться поблизости с полом, следует приподнять, обычно устанавливают на 50 см выше крыши. Конец входной трубы размещают на улице на высоте около 20 см над уровнем подвального помещения или в гараже несколько выше пола (10-15 см).

Согласно утверждениям специалистов, правильная вентиляция гаража своими руками обязательно оборудуется защитными элементами:

• решётка из алюминия предназначенная для защиты от попадания больших насекомых, мышей и крыс;
• насадки типа «зонтик» для ограждения трубы от дождя и снега;
• задвижки для регулировки уровня тока воздуха зимой, позволяющие открывать и закрывать воздуховод.

При монтаже вентиляционной системы своими руками рекомендуется соблюдать основные правила:

• правильно подбирать место. Важно создать выход труб с минимальным количеством изгибов;
• труба на выходе должна утепляться для избегания замерзания конденсата зимой;
• диаметр труб должен быть равномерный на протяжении всей вытяжной системы.

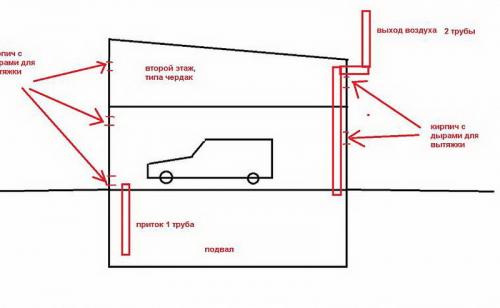

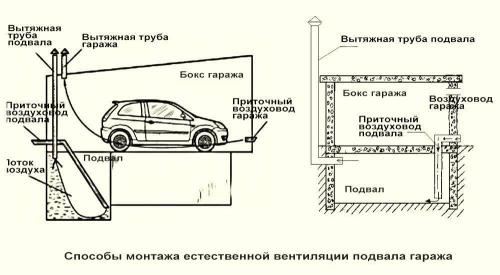

Схема естественной вентиляции гаража с погребом и смотровой ямой

Как улучшить работу естественной вытяжки гаража?

Если исключить из вентиляции вентилятор для ускорения обмена воздуха, для достижения стабильного и полноценного обновления воздушных масс следует придерживаться одного из двух способов: монтаж дефлектора, нагрев трубы на выходе.

После прогревания уменьшается вес тёплых масс в сравнении с воздухом, проступающим через приток. Он поднимается и выходит через канал вытяжки, а на смену приходит свежий воздух. Указанный принцип приводит к выравниванию давления внутри помещения и снаружи.

Чтобы прогревание воздуха сделать более эффективным, актуально для холодных гаражей, рекомендуется обработать вытяжку краской чёрного цвета. Благодаря максимальному нагреву стенок воздухопровода от солнца, воздушные массы подогреются и наступит более интенсивный воздухообмен. Если планируете окрашивание вентиляции, важно не выполнять теплоизоляцию, она нужна для прогревания воздуха лампой накаливания.

С приходом осени температура сильно уменьшается, автомобиль не испытывает трудностей от этого, а на функционировании вытяжной системы данный фактор сказывается крайне негативно. Двигатель в процессе остывания отдаст тепло за 1 час, уже через 2-3 часа температура стабилизируется, уровнявшись с уличной. Естественный метод вентиляции станет бездейственным.

Для сохранения достаточного уровня воздухообмена и предотвращения обледенения канала внутрь устанавливается лампа накаливания на 40 Вт. Процедура простая: соединить патрон под отверстием вертикальной вытяжки, вкрутить лампочку и подключить к сети. Благодаря создаваемому теплу, воздушные массы будут двигаться со скоростью от 0,2 до 0,4 м/с.

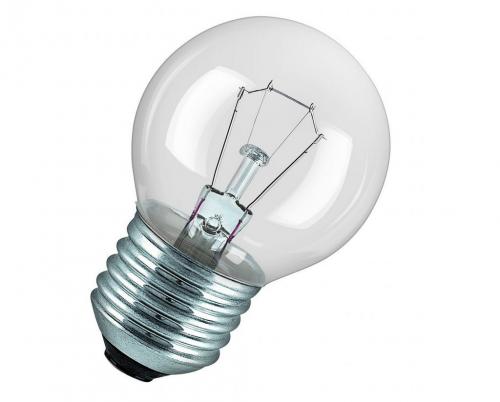

Лампа накаливания OSRAM 40 Вт E14

Поверх канала воздуховода укладывается теплоизоляция, по необходимости сверху наносится изоляция от влаги, при намокании теплоизоляционный материал потеряет часть технических характеристик. Если гараж большой, поставить одну лампочку может оказаться недостаточной мерой, воздух остывает быстрее, чем вытесняет другой.

Отметим LED-освещение и люминесцентные лампы не влияют на скорость воздухообмена, так как практически не выделяют тепло. Подходят исключительно лампы накаливания.

Мет гараж вентиляция. Естественная вентиляция

Проще всего в металлическом гараже своими руками наладить естественную систему вентиляции. Этот метод является самым простым и не потребует больших временных и денежных затрат.

Принцип установки данного вида вентиляции основан на следующих правилах:

1. Переточные решетки, через которые свежий воздух проникает внутрь гаража, монтируются с внешней стороны входной двери, ближе к земле. Они должны быть хорошо утеплены, чтобы исключить возникновение повышенной влажности в виде конденсата.
2. На противоположной стороне гаража своими руками устанавливается дефлектор. Он монтируется на максимально возможной высоте, возле крыши.

На эффективность работы естественной вентиляции влияет максимальная разница между местом поступления воздуха и его выбросом. Для того чтобы увеличить разницу, можно использовать трубу, которая выводится над крышей минимум на полметра.

Повлиять на интенсивность работы естественной вентиляции можно, увеличив размер приточных решеток, установленных на ранее сделанное отверстие.

Чем он большее, тем интенсивнее будет обмен воздуха в гаражных помещениях. Оптимальный размер решетки — в два раза больше размера вентиляционного отверстия.

Очень важно, чтобы вентиляция была сделана с возможностью регулирования поворотов жалюзей. Тогда в теплое время года их можно полностью открыть, а с наступлением холодов держать полузакрытыми. Стоит следить за тем, чтобы жалюзи не закрывались полностью, иначе даже в гараже без подвала будет скапливаться сырость, что приведет к развитию грибка и ржавчины.

Вентиляционная система, даже такого простого вида, должна монтироваться после проведения определенных расчетов. Нельзя подбирать составляющие «на глазок». Железный гараж будет хорошо проветриваться, если за квадрат площади будет отвечать 1,5 см воздуховода. Если взять гараж в 15 квадратов, то для обустройства хорошей вентиляции потребуется установить вентиляционный канал диаметром 15*1,5 = 225 мм. Или две трубы по 112,5 мм.

Как сделать вентиляцию в яме гаража. Монтаж вентиляции в овощехранилище

Перед тем как начать делать вентиляцию в овощной яме гаража, следует все рассчитать и заранее приготовить все необходимые материалы. Также не следует пренебрегать составлением маломальского плана помещения с указанием точек расположения воздуховодов.

Вроде бы, надо сделать всего пару вентиляционных каналов . Но без предварительного чертежа, даже с их установкой можно что-нибудь намудрить.

Чтобы организовать в рассматриваемом помещении естественное вентилирование, потребуются трубы длиной 8–9 метров (3,5–4 м на приток и минимум 4 м на вытяжку). Это с учетом наличия смотровой ямы.

Если ее нет, то надо отталкиваться от глубины заложения погреба и высоты потолка гаражного бокса. Плюс нужны будут стакан для конденсата со сливным краном, металлические решетки на вентиляционные отверстия с улицы и колпак либо дефлектор.

Приточную и вытяжную трубы следует разводить в противоположные углы овощехранилища по диагонали, чтобы циркуляция воздуха захватывала все его углы

Монтаж вентиляции в гараже и овощной яме производится следующим образом:

1. В стене возле гаражной двери с отступом от земли в 20–30 см и через перекрытия вниз в погреб пробиваются отверстия для приточной трубы.
2. В крыше гаража и потолке ямы делаются отверстия для вытяжки.
3. Монтируются вентиляционные трубы (на вытяжке снизу устанавливается стакан-сборник для конденсата).
4. На трубе притока воздуха ставится задвижка.
5. При необходимости вентканалы утепляются устойчивым к влаге пенопластом или пеноплексом.
6. Сверху на вытяжной трубе устанавливается колпак от дождя.

Чтобы через вентиляцию в овощехранилище не залезли грызуны, на отдушинах притока воздуха с улицы следует установить металлическую решетку. При этом расстояние от края вытяжной трубы до потолка овощной ямы не должно превышать 20 см, а приточная труба должна подниматься над ее полом максиму на 50 см.

Воздуховод притока в яме следует располагать так, чтобы поступающий уличный воздух не попадал на банки и овощи. Зимой он холодный и должен сначала слегка согреться.

Иначе общая температура в погребе будет на уровне +5⁰С, а локально возле вентиляционной трубы все замерзнет. По этой же причине этот вентканал следует отводить от стены минимум на 30–50 см, чтобы рядом с ним не нарастала шуба из инея.

С правилами и формулами расчета площади воздуховодов ознакомит следующая статья , которую мы рекомендуем самостоятельным домашним умельцам.

Вентиляция в гараже зимой. Особенности устройства вентиляции в погребе гаража

В подвальных помещениях, где хранятся овощи и другие запасы продовольствия, особенно важно наладить воздухообмен. В противном случае помещение может отсыреть, и продукты придут в негодность. Многие обустраивают под хранилище погреб гаража, и о вентиляции в нём забывать не стоит: это может привести не только к сырости из-за скопления конденсата, но и к полному разрушению всей постройки.

Владельцы гаражей часто стремятся использовать каждый квадратный метр земли, которая им принадлежит. Именно с этой целью под землёй оборудуется погреб, подвал для хранения ценных вещей или заготовок на зиму. Мало кто задумывается, что нужно обеспечить подходящие условия для поддержания стабильного микроклимата в этом помещении. Однако даже в гараже с подвалом правильная вентиляция необходима.

Обеспечив оптимальный обмен воздуха, можно избежать многих негативных последствий . К ним относятся:

Образование конденсата на стенках. Из-за этого влажность в погребе возрастает, что приводит к появлению плесени и грибка, портящих находящиеся в помещении вещи. Если же это происходит в месте хранения овощных или фруктовых запасов, они рискуют очень быстро испортиться.
• Верхняя часть гаража намного быстрее остывает, чем подземная, поэтому в подвале будет всё время жарче, чем над землёй. Это может привести к накоплению влаги внизу, её испарению и подъёму в гараж. За этим последует порча автомобиля или мотоцикла, а также хранящихся рядом с ними инструментов.
• Порой в гаражах хранят то, что дома причиняло бы слишком много неудобств: различные горюче-смазочные материалы и химические средства. При их испарении выделяются токсичные вещества, опасные для людей. Если они накопятся в помещении, человеку грозит отравление и даже смерть. Обустройство правильной вентиляции помогает избежать этой угрозы: свежий воздух из окружающей среды будет поступать постоянно, разбавляя концентрацию токсинов, а сами они смогут постепенно выветриваться.

Источник: https://detali-interera.ru-land.com/novosti/prinuditelnaya-ventilyaciya-v-garazhe-svoimi-rukami-plyusy-prinuditelnoy-ventilyacii-v

Вентиляция неотапливаемого гаража. Нужна ли вентиляция в отапливаемом или неотапливаемом гараже зимой

Вентиляция гаража зимой является предметом споров. На практике показано, что неправильная циркуляция воздуха приводит не только к плесени, но и порче самого автомобиля. Изучив эту статью, вы сможете разобраться, нужна ли вентиляция или нет.

Особенности вентиляции в зимний период

Летом вентиляция часто происходит естественным путем. Достаточно открыть дверь минут на 15 и большая часть влаги уходит. Зимой ситуация обстоит немного по другому. Во многом потребность в вентиляции зависит от того, отоплен гараж или нет.

В отапливаемом гараже

Вентиляция в гараже зимой необходима, если гараж отапливается. Особенно это касается печного твердотопливного, газового отопления и буржуек типа «бубафоня». Любые не электрические обогреватели сжигают много кислорода.

Когда автомобиль заезжает в теплый гараж, снег и наледь начинают таять от температуры. Помещение сразу заполняется водяным паром, который резко поднимает влажность. Во влажных, теплых средах без отопления заводится плесень, вывести которую потом будет сложно.

Также влажность ускорит процесс коррозии автомобиля. Чтобы этого избежать, воздух должен полностью заменяться 6-10 раз в час. В противном случае коррозии не избежать.

В неотапливаемом гараже

СНиПом была установлена комфортная температура для автомобиля в +5 градусов. При этом зимой наледь и снег испаряются, а влажность не повышается. Кстати, этот документ допускает и вообще отсутствие какого-либо отопления.

Плесень в таких условиях не образовывается в принципе, а влажность более-менее стабильна. Здесь будет достаточно обычной приточно-вытяжной системы, чтобы воздух периодически обновлялся. В рекомендациям ОНТП, для 1 автомобиля достаточно воздухообмена в 150 кубометр/ч.

Если температура ниже нуля, имеет смысл закрывать вентиляцию в гараже на всю зиму. В таком случае не будет происходить коррозии и образования плесени.

Вентиляция в подвале и погребе гаража

Зачастую вентиляцию верхнего и нижнего сектора гаража объединяют. В этом случае трубы просто выводятся внутрь помещения. Некоторые оставляют эти части вовсе без вентиляции.

В подвал должна идти отдельная труба и выходить на улицу через крышу. Так получится создать нормальный воздухообмен. Но даже хорошая вентиляция в погребе не решит проблему с влажность. Для этого стоит там поставить ведро с солью, рисом или стакан с тормозной житкостью.

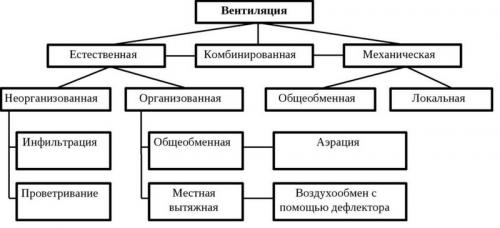

Типы вентиляции

Перед тем, как сделать вентиляцию в гараже, стоит изучить ее типы – всего их 3.

Естественная вентиляция в гараже

Простой, дешевый, но вполне эффективный тип. Он использует физические качества воздуха, поэтому даже электрическая вытяжка в гараже не понадобится. Необходимо только 2 отверстия, через которые и будут циркулировать воздушные массы.

Основано естественное проветривание на балансе между грязным теплым и чистый холодным воздухом. Поэтому в минимальной форме понадобится только 2 отверстия. Нагретый воздух с загрязнениями удаляется через верхний канал, а через них поступает свежий холодный.

Немного усовершенствовать систему можно, если построить ее по этой схеме. Здесь через вент.отверстия, сделанные на тыльной стене, воздух будет поступать. Через трубы он выходит наружу. Кстати, в этом случае необходимо закрывать погреб, яму и подвал гаража зимой.

Преимущества:

1. Это дешево. Понадобятся только канализационные трубы большого сечения.
2. Минимум работы. Нужно сделать отверстия для труб.
3. Автономность. От электричества система не зависит.

Недостатки:

1. Летом, когда температура в гараже сравнится с уличной, эффективность упадет.
2. Канализационные трубы не будут отапливаться, и их придется чистить.
3. Не избежать сквозняков.
4. Придется часто чистить. В закрытом или даже засоренном трубопроводе исчезает тяга.

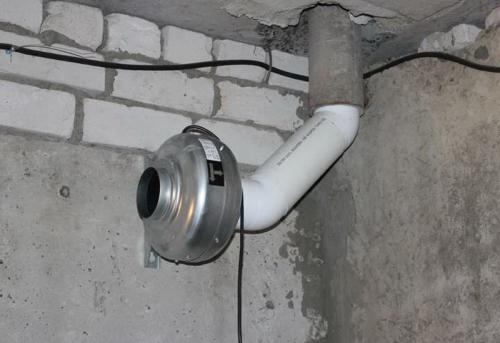

Механическая вентиляция

Также называется принудительной. Эта технология сложнее, но зато работает вне зависимости от температуры и погоды. Кроме труб для нее понадобится:

1. Воздушный фильтр.
2. Канальный или осевой вентилятор.
3. Канальный нагреватель.ю

Работает система просто:

1. В воздушный канал устанавливается вентилятор. Он будет принудительно выгонять загрязнения из гаража.
2. Воздух с улицы сначала будет попадать в фильтр, а затем и в нагреватель. Только после он попадает в гараж.

Удобно, что канальный нагреватель дополнительно отапливает помещение. В принципе, небольшие гаражи с ним не нуждаются в печи или конвекторе. К тому же, не придется постоянно открывать и закрывать подвал, так как туда трубу также можно провести.

Минусы у такого типа также есть:

1. Зависимость от электричества. Без него обмена воздухообмена не будет вовсе, поэтому в кооперативах с нестабильной подачей она мало подходит.
2. Расходы на электричество. Хоть и не значительные. Даже мощный нагреватель с вентилятором будут потреблять не более 700 ватт.
3. Сложный монтаж.

Вентиляция в гараже из канализационных труб. Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

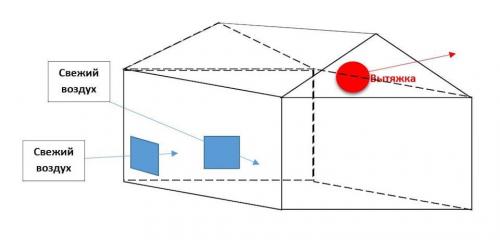

Вариант простейшей естественной вытяжки в металлическом гараже

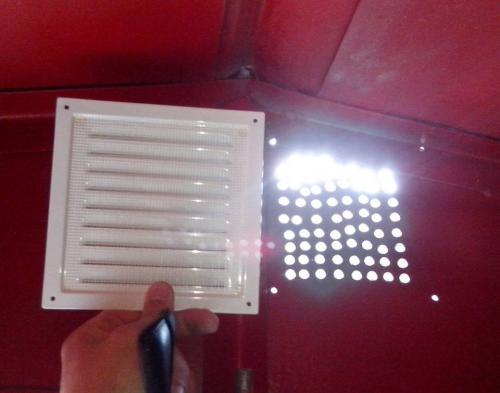

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;

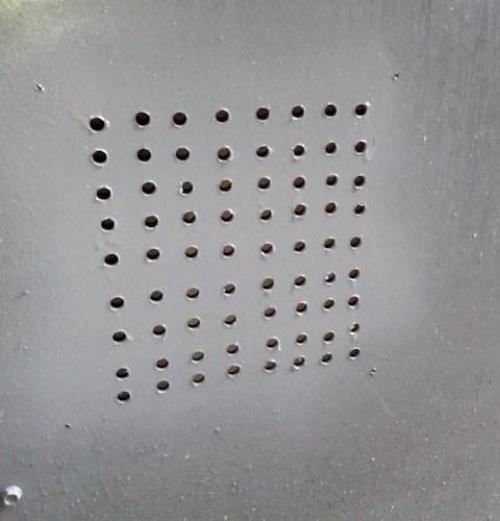

• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;

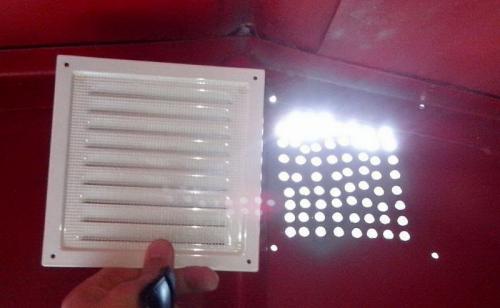

• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.
