Принудительная вентиляция в гараже, стандартная система  воздухообмена в помещении гаража. Обеспечивается стандартной системой приточных окошек и выводной вентиляционной трубы, разнесенных в разные углы помещения. Если высота трубы и положение на местности позволяет обеспечить приток воздуха в пределах двух- трехкратного обмена за час. То этого вполне достаточно для нормального самочувствия при длительном пребывании в гараже.

При наличии остатков выхлопных газов от мотора, пользования электрическими инструментами или тяжелых физических работ. Производительность системы воздухообмена должна быть на порядок выше. В этом случае благодаря грамотно построенной системе принудительной вентиляции для гаража обеспечивается:

• Быстрый прогрев помещения, проветривание и ликвидация, в случае необходимости. Загазованности внутри гаража, испарений бензина, нефтепродуктов, лакокрасочных материалов;
• Полноценное удаление влаги и конденсата, как с транспортного средства, так и с металлических конструкций гаража. Возможность быстро и эффективно высушить автомобиль. После осенней или зимней поездки по соленой снежной каше на городских дорогах позволяет серьезно снизить риск коррозии;
• Точный подбор параметров и направления воздухообмена для подвального помещения и мест хранения овощей и фруктов.

Наличие в гараже подвального помещения, в котором хранятся запасы овощей и фруктов, очень удобно. Но при неправильном обустройстве вентиляционных каналов и нестабильном направлении воздушных потоков. Становится серьезным фактором риска для конструкций гаража и техники.

Вентиляция в гараже из канализационных труб. Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

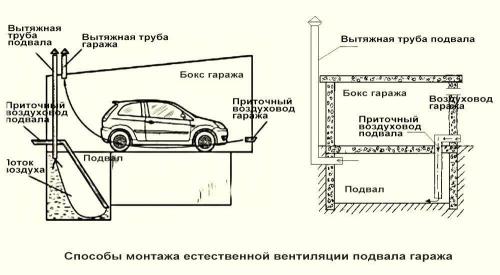

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;

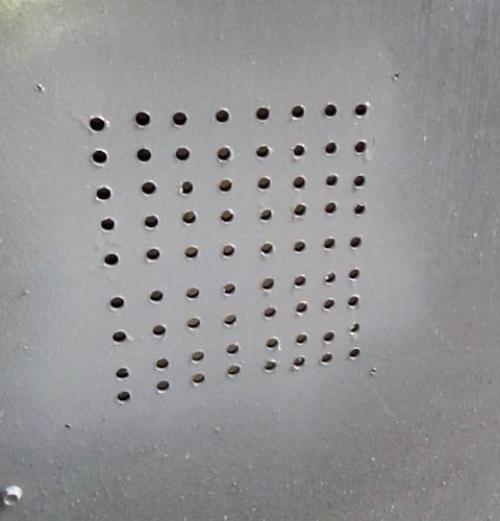

• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;

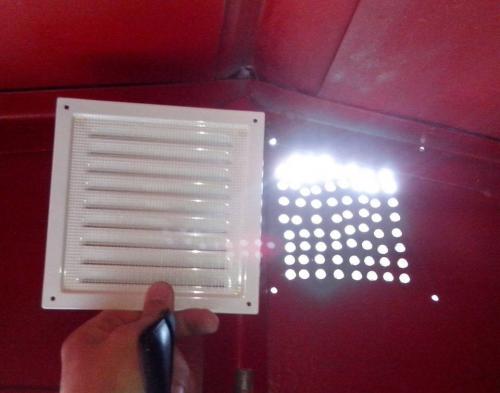

• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

Правильный вентиляция в гараже. Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

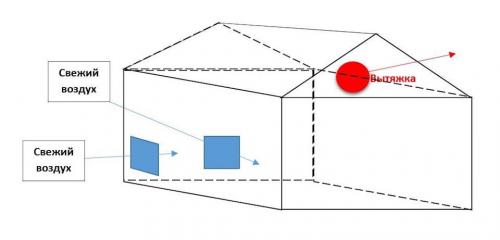

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

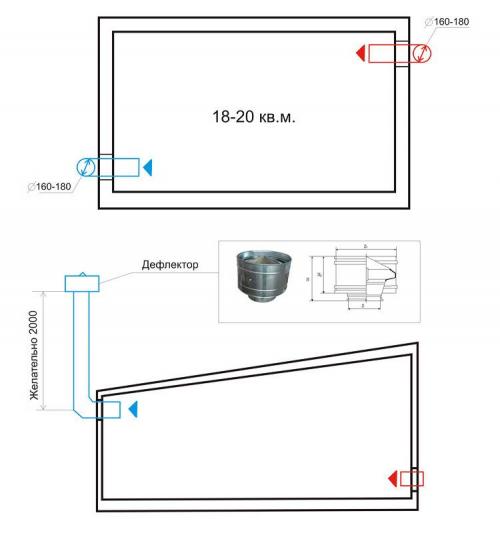

Схема вентиляции гаража

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

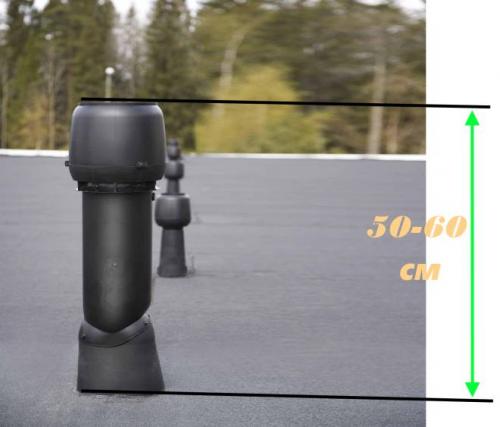

Высота трубы над крышей

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Источник: https://milyj-dom.ru-land.com/stati/pravilnaya-vytyazhka-v-podvale-garazha-sobstvennymi-rukami-prinuditelnaya-ventilyaciya

Вентиляция в гараже зимой. Особенности устройства вентиляции в погребе гаража

В подвальных помещениях, где хранятся овощи и другие запасы продовольствия, особенно важно наладить воздухообмен. В противном случае помещение может отсыреть, и продукты придут в негодность. Многие обустраивают под хранилище погреб гаража, и о вентиляции в нём забывать не стоит: это может привести не только к сырости из-за скопления конденсата, но и к полному разрушению всей постройки.

Владельцы гаражей часто стремятся использовать каждый квадратный метр земли, которая им принадлежит. Именно с этой целью под землёй оборудуется погреб, подвал для хранения ценных вещей или заготовок на зиму. Мало кто задумывается, что нужно обеспечить подходящие условия для поддержания стабильного микроклимата в этом помещении. Однако даже в гараже с подвалом правильная вентиляция необходима.

Обеспечив оптимальный обмен воздуха, можно избежать многих негативных последствий . К ним относятся:

Образование конденсата на стенках. Из-за этого влажность в погребе возрастает, что приводит к появлению плесени и грибка, портящих находящиеся в помещении вещи. Если же это происходит в месте хранения овощных или фруктовых запасов, они рискуют очень быстро испортиться.
• Верхняя часть гаража намного быстрее остывает, чем подземная, поэтому в подвале будет всё время жарче, чем над землёй. Это может привести к накоплению влаги внизу, её испарению и подъёму в гараж. За этим последует порча автомобиля или мотоцикла, а также хранящихся рядом с ними инструментов.
• Порой в гаражах хранят то, что дома причиняло бы слишком много неудобств: различные горюче-смазочные материалы и химические средства. При их испарении выделяются токсичные вещества, опасные для людей. Если они накопятся в помещении, человеку грозит отравление и даже смерть. Обустройство правильной вентиляции помогает избежать этой угрозы: свежий воздух из окружающей среды будет поступать постоянно, разбавляя концентрацию токсинов, а сами они смогут постепенно выветриваться.

Вентиляция неотапливаемого гаража. Особенности вентиляции в гараже

Правильно выполненная вентиляция в гараже должна:

1. Гарантировать непрерывный поток свежего воздуха.
2. Производить вывод всех испарений, тяжёлых запахов и влаги.
3. Предупредить создание конденсата, а, значит, порчу провизии и автомобиля.

Существует три способа вентиляции:

1. Естественный.
2. Принудительный.
3. Комбинированный.

Все три варианта предполагают наличие отверстий: приточного и вытяжного.

В первом случае, заставлять двигаться воздух по этим отверстиям будут только законы физики. Здесь имеет значение правильное расположение отверстий. Тёплый воздух поднимается вверх, поэтому отток будет под потолком (или проводится сквозь кровлю), а приток – в нижней части стены. Кроме того, на качество такой вентиляции влияют факторы, не зависящие от нас: атмосферное давление, осадки, сила и направление ветра.

В случае принудительной вентиляции, устанавливается дополнительное оборудование – вентиляторы, которые будут осуществлять забор и вытяжку воздуха в любую погоду. Способ самый дорогой, но и наиболее эффективный.

Что же касается комбинированных вариантов, то тут могут учитываться разные особенности, которые помогут сэкономить на оборудовании. Владелец может поставить вентилятор только на одно из отверстий. А иногда может быть принято решение обойтись без одного отверстия вовсе. Например, если гараж снабжён большой дверью, которая полностью открывается, обеспечивая за несколько секунд полный воздухообмен. Да к тому же владелец уверен, что такое проветривание будет без простоев, потому что пользуется автомобилем каждый день. Возможно он решит, что вытяжки его гаражу будет достаточно.

Решая, какой выбрать вариант, нужно взвесить все конкретные особенности, после чего переходить к воплощению проекта.

Правила установки естественной вентиляции включают:

• одну трубу с целью обеспечения прямого потока воздуха;
• другую для вывода.

Главное — это расположить трубы в разных углах. И можно это сделать несколькими способами:

1. Трубу провести сквозь пол, кровлю гаража.
2. Вывести наружу (сквозь любую стену погреба), дальше – в вертикальном положении вверх, по всей стене гаража.

Нужно только выполнить несколько условий:

• Правильный выход трубы должен быть: повыше уровня гаража (более метра).
• Общая протяжённость вытяжной трубы должна составлять: не менее трёх метров.
• Устанавливание дефлектора (для увеличения тяги) в верхней доле.

Обустройство входного отверстия:

• подвод ближе книзу (35–55 см);
• от пола к потолку (1,7–2,0).

Принудительная вентиляция: несхожесть этой системы — это присутствие в вытяжной системе вентилятора.

Главное:

1. Выбрать модель, которая может использоваться в условиях увеличенной влажности.
2. Провести по всем правилам гидроизоляцию, применяемого электрооборудования.

Источник: https://detali-interera.ru-land.com/stati/vytyazhnaya-ventilyaciya-v-garazhe-svoimi-rukami-shema-ustroystvo-estestvennoy-ventilyacii-v

Вентиляция в гараже из пластиковых труб. Как сделать эффективной естественную вентиляцию

Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:

1. Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
2. Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
3. Для обеспечения вентилирования помещения площадью в 15 м 2 с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.

Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.

Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.
