Винтовая лестница своими руками из металла. Виды металлических винтовых лестниц

Винтовая лестница своими руками из металла. Виды металлических винтовых лестниц

В классическом исполнении винтовые лестницы из металла представляют собой центральный опорный столб, вокруг которого расположены ступени. Но они могут отличаться друг от друга конструкцией и способом изготовления.

Способы изготовления

Изготовление любых металлических изделий предполагает применение разных материалов и способов их обработки.

В связи с этим, описываемые конструкции можно разделить на четыре вида:

• Кованые – изготовленные из стали методом художественной ковки;

Кованые перила придают легкость и изящность

• Литые – из чугуна , реже – из бронзы или латуни;
• Сварные лестницы  – самые доступные и распространенные;
• Сборные – изделия, собирающиеся на месте из готовых элементов, изготовленных из хромированного металла или алюминия. Они могут быть типовыми или изготавливаться на заказ

Сварные лестницы: конструкции и особенности

Первые два вида отличаются оригинальным, неповторимым дизайном, респектабельным видом, но цена подобных изделий достаточно высока. Сварные конструкции просты в изготовлении, доступны и тоже весьма разнообразны. Сварные лестницы  можно изготовить своими руками.

Для справки. Металл часто используются только для изготовления несущего каркаса, который можно облицевать деревом, камнем или другими декоративными материалами.

Конструктивные особенности

Металлические винтовые лестницы всегда имеют центральный столб, который служит опорой для крепления ступеней.

Но тип крепления может быть разным.

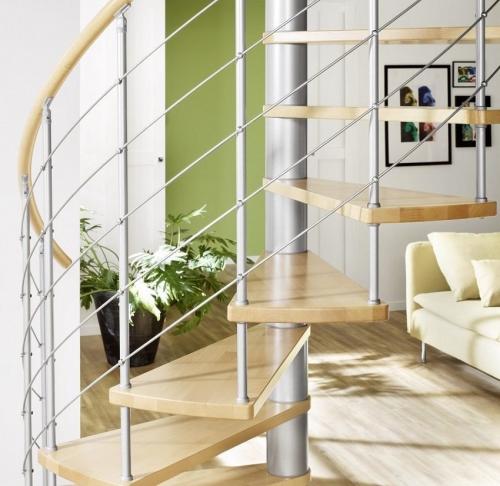

• На гильзы и больцы. Гильзы – это цилиндрические отрезки трубы, диаметр которой больше, чем диаметр опоры. Они обеспечивают фиксацию ступеней на центральном столбе на заданной высоте. Больцы устанавливаются между ступенями по внешнему радиусу, соединяя их друг с другом. На другой край ступени устанавливаются стойки перил.

Сварка лестницы своими руками: общие и рабочие моменты

• На наружную тетиву. Ступени таких лестниц по внешнему радиусу крепятся к спиральной тетиве.

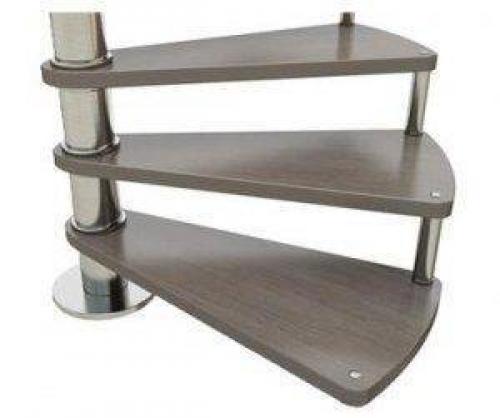

• На консоли. Для тех, кто хочет сделать лестницу своими руками, это самый простой вариант. Консоли – это металлические балки, опирающиеся только на центральную стойку одной из своих сторон. Как правило, они привариваются к ней. При этом консоль сама может служить ступенью или быть только основанием для неё.

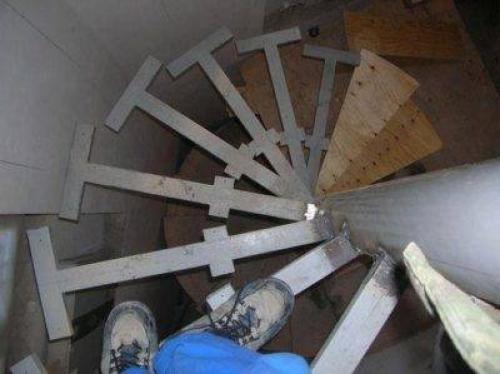

Консоли под деревянные ступени

• На опорные стенки. Если лестница расположена в эркере или в углу помещения, это дает возможность самого надежного крепления ступеней: одной стороной к центральной стойке, а другой – к стенам.  В опорных стенках либо устраиваются пазы, либо к ним крепятся накладки.

Винтовая монолитная лестница чертеж. Бетонная лестница своими руками. Чертежи опалубки и армирование монолитной лестницы.

Лестница – архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная. Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн. Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.

Для удобства статья разбита на разделы:

• Преимущества бетонных лестниц;
• Расчеты и чертежи лестницы;
• Правильная установка опалубки, чертежи опалубки для лестницы;
• Монолитная лестница, армирование.

Преимущества бетонных лестниц.

Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.

Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.

Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.

Расчеты и чертежи лестницы.

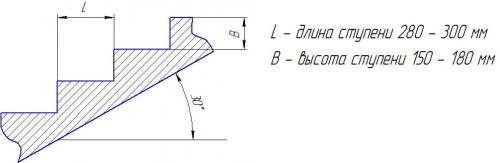

Рисунок 1 – Размеры ступеней лестницы.

При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы(рисунок 2, 3).

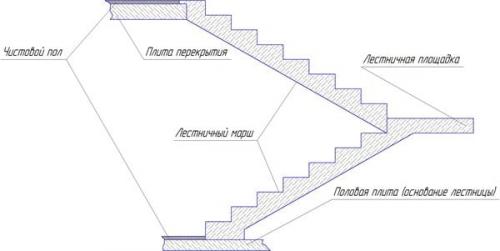

Рисунок 2 – Чертеж посадки монолитной лестницы.

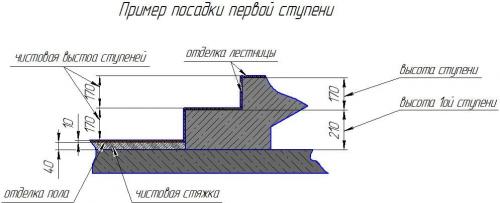

Рисунок 3 – Пример посадки первой ступени лестницы с учетом последующей отделки.

Армирование монолитной лестницы.

Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 – 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.

Рисунок 4 – Связь монолитной лестницы и плиты.

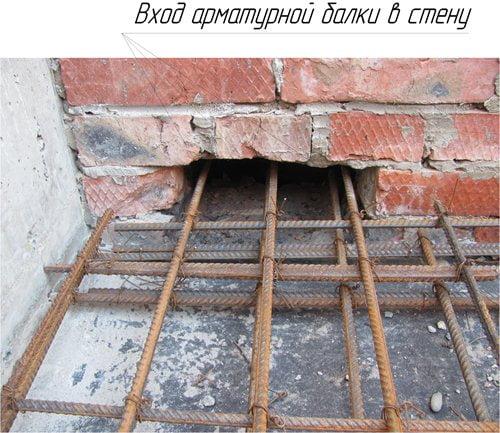

Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.

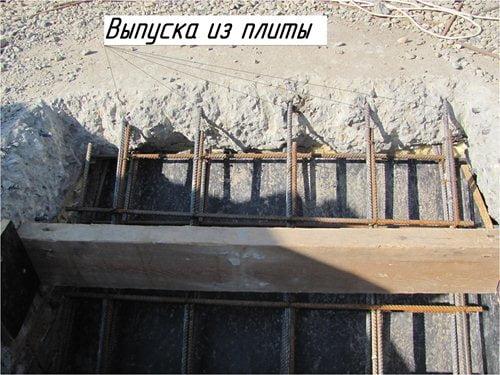

Рисунок 5 – Дополнительное закрепление лестничной площадки.

После завершения армирования надо приподнять сетку над опалубкой на 25 – 30 мм, обеспечив этим защитный слой для арматуры.

Правильная установка опалубки, чертежи опалубки.

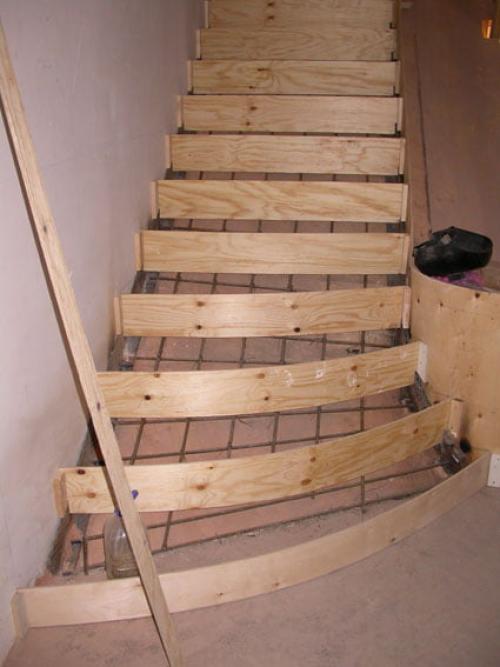

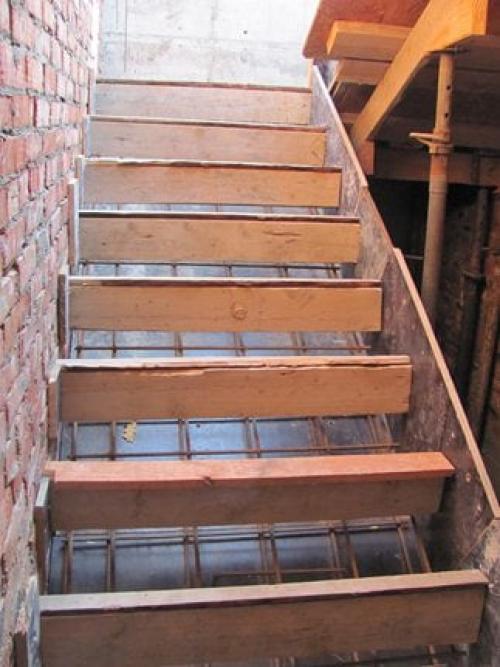

Рисунок 6 – Опалубка под прямую лестницу.

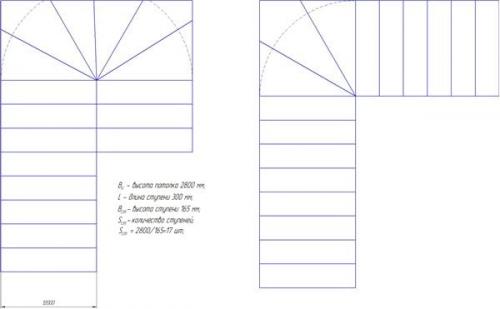

Рисунок 7 – Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.

Ровная лестница с винтовым изгибом для подъема. Отличается от предыдущей тем, что не имеет площадки (рисунок 8). Такая конструкция менее удобна при заносе мебели, но имеет более привлекательный дизайн. Больше подходит для частного дома, так как занимает меньше места и позволяет максимально увеличить полезную площадь.

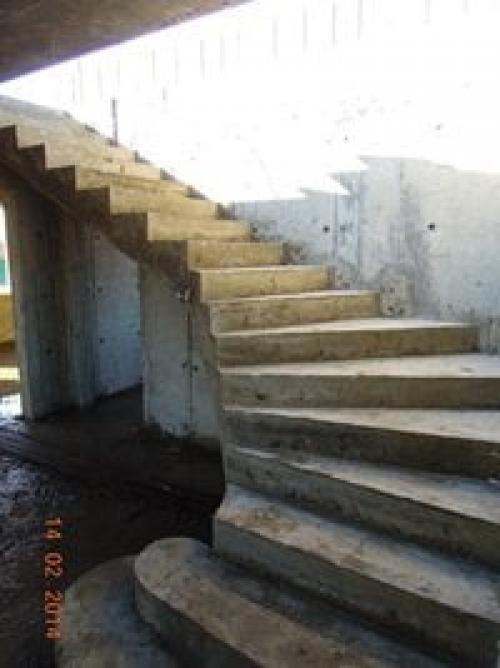

Рисунок 8 – Полувинтовые лестницы.

При монтаже опалубки первым делом выставляются щиты (основы) прямых лестничных маршей, к которым крепиться основа для поворота, собранная тонкой фанеры 8 – 10 мм. После сборки основы лестницы производят ее армирование. Для связки сеток следует использовать длинные хлысты арматуры на всю длину, не прерывая их в месте поворота лестницы. Затем устанавливаются борта для ступеней.

Лестницы со скругленными ступенями. Скругленные ступени можно сделать на любой лестнице, однако красивее они смотрятся на лестнице с широкой ступенью или входной группе. При небольшой ширине лестницы под ступень делается фанерный шаблон, по которому изгибается более тонкая (толщиной 6 мм) фанера ступени. Скручивается фанера шурупами (рисунок 9). Армирование такой лестницы не отличается от стандартного. Бетон заливается в специально оставленные технические отверстия.

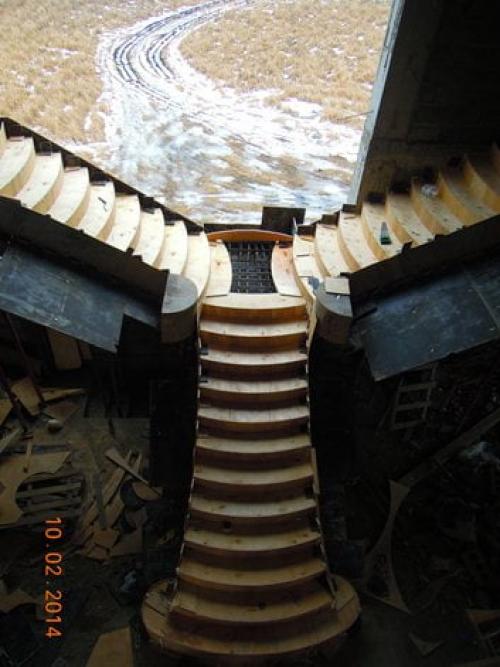

Рисунок 9 – Сборка опалубки для монолитной лестницы.

Источник: https://detali-interera.ru-land.com/stati/sostavlenie-chertezhey-vintovoy-lestnicy-svoimi-rukami-raschet-konstrukcii

Винтовые лестницы из металла. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

• маршевой;
• винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение.  Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

• ковка;
• литье;
• сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь – более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

• на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
• на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
• на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Лестница винтовая на второй этаж. Виды конструкций

Винтовые лестницы на второй этаж можно классифицировать по различным признакам на несколько видов: по характеру расположения ступеней, материалу изготовления, форме. Они могут быть с перилами и без них, оснащаться массивными ступенями или очень маленькими и легкими приступками. Иногда для лестниц используют тетиву – специальное ограждение, которое может помочь при установке ступеней.

Основным требованием является наличие мощного стержня-опоры, к которому крепится вся конструкция. Он должен быть установлен четко по уровню, надежно закреплен, чтобы готовая система была строго вертикальной.

Наиболее значимый параметр при выборе является способ крепления забежных ступеней:

• простая модель с клинообразными ступенями – элементы широким концом упираются на смежные стены по периметру, а узким – на опорные стойки;

• консольный тип монтажа забежных ступеней  – из главной опоры винтовой конструкции выступают фрагменты лестничной системы, закрепленные на стержне, возможен монтаж в центре помещения;

• модели без опорного столба  – монтаж ступеней выполняется в оформленные по спирали тетивы, которые одновременно выполняют роль несущих перил, это сложная система;

• изделия с центральной стойкой  – назначение опоры состоит в удерживании лестницы, каждая ступенька «обходит» стержень спирально, проступи прочно закреплены на опоре.

Четыре основных вида конструкции

Перед выбором нужно определиться и с формой изделия. Винтовые системы на второй этаж бывают круглыми (спиральными) и многоугольными (квадратными). Если монтаж выполняется у стены, можно установить модель многоугольной формы – хорошая экономия пространства. В центральной части помещения устанавливают изделия спиральной формы.

Все варианты винтовых лестничных систем условно классифицируют на стационарные и модульные. Лестницы стационарного типа на второй этаж преимущественно выполняют под заказ, чтобы учесть архитектурные особенности помещения.

Модульные изделия выпускают в готовом варианте, после доставки лестницу нужно собрать на месте. Преимущество – возможность демонтажа без повреждения фрагментов лестничной системы.

Источник: https://detali-interera.ru-land.com/stati/sostavlenie-chertezhey-vintovoy-lestnicy-svoimi-rukami-raschet-konstrukcii

Винтовая лестница на 90 градусов. Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

Винтовая лестница размеры. Достоинства и недостатки винтовых лестниц

Винтовые конструкции, как и другие виды лестниц, имеют как свои достоинства, так и недостатки. К основным достоинствам винтовых лестниц можно отнести следующие плюсы:

1. Компактность сборки изделия. Винтовые конструкции более компактны по сравнению с обычными видами лестниц. Поэтому они занимают в доме гораздо меньше места. Этот показатель особенно важен для помещений небольших размеров и площади.

   Различные варианты конструкции винтовой лестницы

2. Эстетические качества. Спиральная винтовая лестница со стороны выглядит очень красиво. Она может стать украшением любого помещения.
3. Невысокая цена изделия. Установить лестницу винтового типа в доме выходит не так дорого, как строительство обыкновенной лестницы. Чтобы сэкономить денежные средства можно сделать ее самостоятельно, не прибегая к помощи специалистов.
4. Месторасположение лестницы. Ее можно установить у стены или по центру дома.
5. Лестничные пролеты можно сделать узкой стороной к центру лестницы, а широкую часть расположить у стены.

К недостаткам таких лестниц относятся:

1. Трудности при подъеме грузов наверх. Препятствиями в этом деле служат частые повороты и небольшое пространство. Длинные предметы поднять наверх почти невозможно.

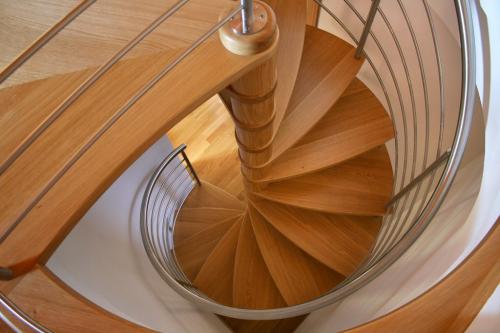

   Внешний вид собранной винтовой лестницы

2. Трудности, связанные с передвижением по ней людей. По такой лестнице намного сложнее спускаться и подниматься, чем по обычной. В основном это касается детей и пожилых людей. Если же при подготовке чертежей такой лестницы , а также в процессе ее монтажа не учитывать все пропорции и расчеты, то лестница может даже стать опасной.

Стоит помнить и о том, что у спиральной лестницы есть одна особенность – сужение ступеней с одной стороны. Если лестница сделана довольно круто, то сужение тоже представляет некоторую угрозу при ходьбе по ней. Этот недостаток легко можно исправить, если сделать надежные перила.

Винтовая лестница своими руками чертежи. Как сделать винтовую лестницу своими руками – расчет, изготовление и монтаж

Винтовая лестница на второй этаж – одна из самых популярных конструкций для сообщения между этажами. Способна сэкономить место и украсить интерьер любого помещения. Могут устанавливаться на самых маленьких площадях, в квартире, загородном доме или даче. Также известна как поворотная, круглая или радиальная конструкция.

Устройство и  расчет винтовой лестницы

Устройство винтовых лестниц имеет ряд недостатков, например, они не всегда удобны, особенно, для пожилых людей и маленькие детей. В этом случае в качестве основной межэтажного подъема предпочтительнее использовать обычную маршевую, а закругленная конструкция идеально подойдет в качестве служебной или технической, так как она не занимает слишком много места.

Чтобы избежать падений и травм, необходимо тщательно подготовить проект винтовой лестницы. Только в случае выполнения всех требований (ГОСТ и СНиП) и правил постройки, изделие получится удобным и практичным.

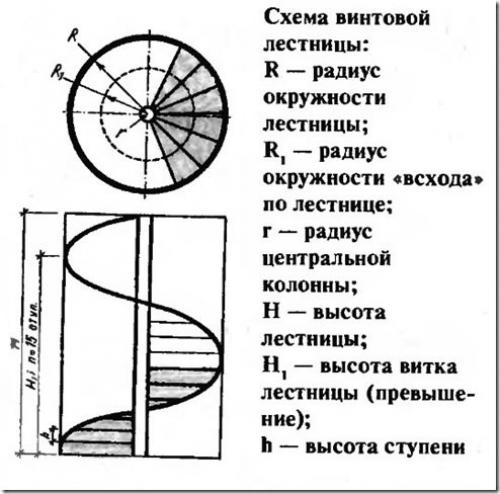

Чтобы рассчитать лестницу, необходимо прежде всего ознакомиться с основными размерами, а также с ограничениями, которые на них накладываются.

Чертежи и размеры лестничных маршей

• Н – высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (h_п);
• Н₁– расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.

  Важно: Н₁не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

• h – высота подступенка – расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
• h₁– глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;

Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

2 h + h₁= 60..65 см            (1)

• R – внешний радиус лестничного марша;
• R₁– радиус основной линии подъема. Очень важный параметр. Движение вверх или вниз, как правило, происходит именно по линии подъема, которая отстоит от края лестницы, примерно, на треть общего радиуса (R). В этом месте ширина проступи должна быть самой удобной;
• r – радиус внутренней опоры;
• ω – угол закручивания. Показывает величину угла, на который повернут вход на лестницу относительно выхода. Например, если угол закручивания 360°, то точка выхода находится над точкой входа.

Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90 см и более.

Проектирование конструкции начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы (R) будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

Н = 3 м,   R = 1,2 м,  ω = 360°;

Для начала надо рассчитать количество ступеней (n). Предположим, что высота ступени h = 18см, тогда

n = H / h,  3000 / 180 = 16,7

Округлив значение в большую сторону, мы получим ответ – 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

Длина лестницы (L_о) по основной линии подъема рассчитывается следующим образом:

L_о = 4/3πR, подставив в формулу значение R = 1,2м, получаем

L_о = 4/3 * 3,14 * 1,2 = 5 м

Далее разделив L_она количество ступенек (n), становится понятно, что глубина проступи составляет 29см.

h₁ = L / n = 5 / 17 = 0,29 м = 29 см

Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

Форма ступеней

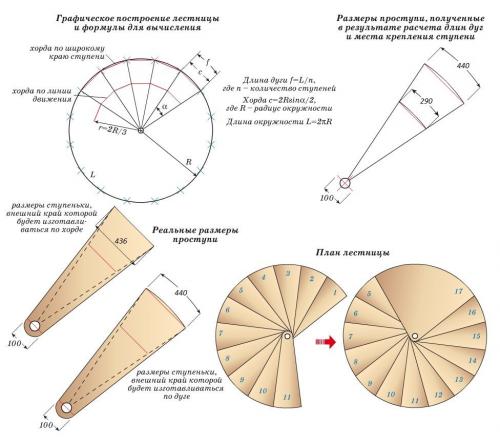

Зная количество ступеней, можно рассчитать их форму. Принимаем глубину проступи у обсадной трубы за 10см (меньше нельзя), а у внешнего края вычисляем по формуле – внешняя длина лестницы, деленная на количество ступеней.

h₁внутр = 10см

h₁внеш = L_в/  n, где

L_в= 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

h₁внеш = 7,536 / 17 = 0,44 м = 44 см

Получилось, что глубина проступи у внешнего края равна 440мм.

Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.
