Вытяжка в погребе в гараже. Особенности вентиляции

12.01.2022 в 06:13

Вытяжка в погребе в гараже. Особенности вентиляции

Вытяжка в погребе в гараже. Особенности вентиляции

Приточно-вытяжная система — простая и эффективная вентиляция

Правильная и длительная сохранность овощей и фруктов, исключающая образование плесени, грибка, требует определенного температурно-влажностного режима, создаваемого хорошим воздухообменом в помещении. Его способны обеспечить три вида вентиляционных систем:

  1. Естественная вентиляция, при которой свежий воздух поступает в помещение по приточным трубам, а застоявшийся, отработанный – выводится по вытяжному вентканалу. Эти явления происходят благодаря разнице температур и атмосферного давления в помещении и на улице.
  2. Механическая вентиляция, при которой приток и отведение воздушных масс происходит с помощью вентиляционного оборудования, подключенного к единой системе или работающего самостоятельно.
  3. Смешанная (комбинированная) вентиляция.

Вентиляция в погребе гаража, как правило, монтируется естественная, ее монтаж простой, материалов много не требуется, шум не создается.

Однако, естественная система имеет и некоторые недостатки:

  • Нестабильность работы в разные времена года. Принцип функционирования системы основан на разнице температур и давления, из-за чего, в зимний период система работает более стабильно. Но в морозы, возможно обмерзание труб, что приводит к уменьшению сечения вентканала вытяжки или его закупорке. Приточный канал может засыпать снегом, нарушив воздухообмен.
  • В зависимости от того, как проходит труба вытяжки (внутри стены или снаружи) есть необходимость ее утепления.
  • Нет возможности охладить или нагреть воздух.

При самостоятельном монтаже вентсистемы, принимая решение в пользу естественной или принудительной, нужно помнить, что в холодное время года, температура в погребе значительно выше, чем в гаражном помещении. Это способствует образованию конденсата и привести в негодность металлические изделия в гараже, включая детали автомобиля.

Вентиляция в гараже из пластиковых труб 100. Как сделать эффективной естественную вентиляцию

Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:

  1. Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
  2. Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
  3. Для обеспечения вентилирования помещения площадью в 15 м 2 с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.

Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.

Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.

Источник: https://detali-interera.ru-land.com/novosti/prinuditelnaya-ventilyaciya-dlya-garazha-s-podvalom-prinuditelnaya-ventilyaciya

Вентиляция погреба из канализационных труб. Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

  • классическая система с одной вытяжной трубой;
  • схема с двумя трубами – притоком и вытяжкой;
  • принудительный воздухообмен.

Вентиляция погреба из канализационных труб. Схемы вентиляции погребов

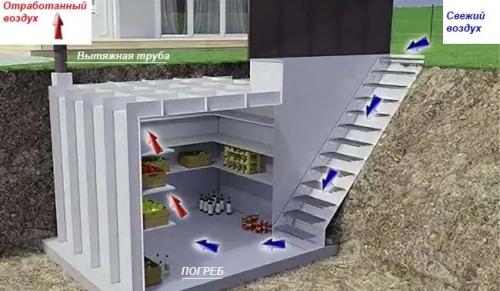

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

  1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
  2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
  3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

Вентиляция погреба из канализационных труб. Схемы вентиляции погребов

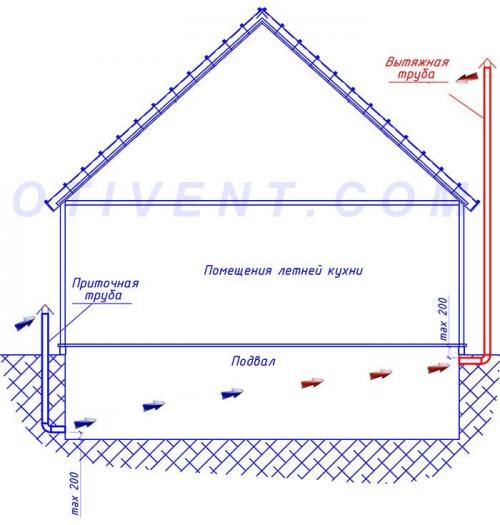

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

  • в земле снаружи здания;
  • прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Вентиляция погреба из канализационных труб. Схемы вентиляции погребов

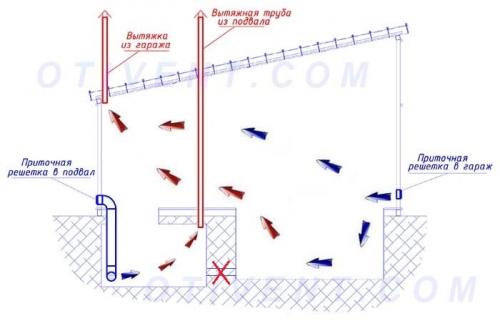

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Вентиляция в погребе с двумя трубами. Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

  • классическая система с одной вытяжной трубой;
  • схема с двумя трубами – притоком и вытяжкой;
  • принудительный воздухообмен.

Вытяжка в погребе в гараже. Особенности вентиляции 04Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

  1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
  2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
  3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

  • в земле снаружи здания;
  • прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.
