Чертежи винтовых металлических лестниц. Чертёж простой винтовой лестницы

Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать. Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена. При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

Чертёж винтовой лестницы без опоры

Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске. Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

Стандартная винтовая лестница

Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

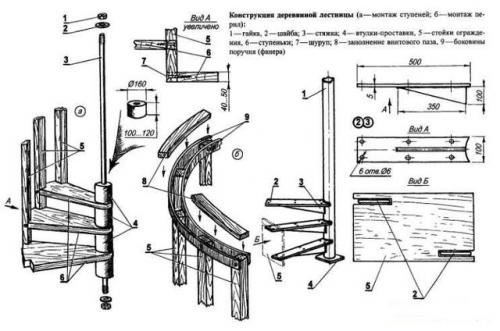

Чертёж с описанием сборки

И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

Винтовая лестница своими руками чертежи. Как сделать винтовую лестницу своими руками – расчет, изготовление и монтаж

Винтовая лестница на второй этаж – одна из самых популярных конструкций для сообщения между этажами. Способна сэкономить место и украсить интерьер любого помещения. Могут устанавливаться на самых маленьких площадях, в квартире, загородном доме или даче. Также известна как поворотная, круглая или радиальная конструкция.

Устройство и расчет винтовой лестницы

Устройство винтовых лестниц имеет ряд недостатков, например, они не всегда удобны, особенно, для пожилых людей и маленькие детей. В этом случае в качестве основной межэтажного подъема предпочтительнее использовать обычную маршевую, а закругленная конструкция идеально подойдет в качестве служебной или технической, так как она не занимает слишком много места.

Чтобы избежать падений и травм, необходимо тщательно подготовить проект винтовой лестницы. Только в случае выполнения всех требований (ГОСТ и СНиП) и правил постройки, изделие получится удобным и практичным.

Чтобы рассчитать лестницу, необходимо прежде всего ознакомиться с основными размерами, а также с ограничениями, которые на них накладываются.

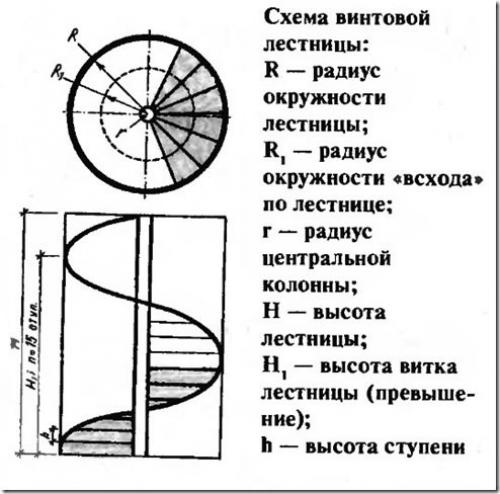

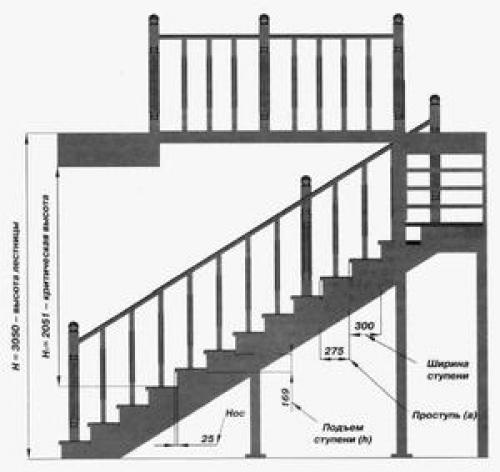

Чертежи и размеры лестничных маршей

Н – высота лестницы. Является суммой расстояния до потолка и толщины перекрытия (h_п);
Н₁– расстояние между витками лестницы, то есть высота, на которую можно подняться, преодолев один полный оборот.
Важно: Н₁не должно быть меньше 2 метров, иначе при подъеме можно удариться головой о верхнюю ступень;

h – высота подступенка – расстояние, на которое можно подняться, преодолев одну ступень. Считается, что наиболее удобной является высота от 12 до 22 см;
h₁– глубина проступи. Должна быть достаточной для того, чтобы при спуске нога не соскальзывала со ступенек, а при подъеме обеспечивала надежную опору для ступни. Рекомендуется брать значения от 25 до 40 см. У центральной опоры глубина ступени проступи должна быть 10 см и больше;

Чтобы передвижение было удобным, круговая лестница должна соответствовать условию:

2 h + h₁= 60..65 см (1)

R – внешний радиус лестничного марша;
R₁– радиус основной линии подъема. Очень важный параметр. Движение вверх или вниз, как правило, происходит именно по линии подъема, которая отстоит от края лестницы, примерно, на треть общего радиуса (R). В этом месте ширина проступи должна быть самой удобной;
r – радиус внутренней опоры;
ω – угол закручивания. Показывает величину угла, на который повернут вход на лестницу относительно выхода. Например, если угол закручивания 360°, то точка выхода находится над точкой входа.

Круглая лестница шириной менее 1,5 метра должна быть обязательно оборудована перилами, высотой 90 см и более.

Проектирование конструкции начинается с расчета основных размеров. Допустим, что расстояние до пола второго этажа (H) равняется 3 м. Ширина лестницы (R) будет 1,2 м. Место входа находится строго под выходом (т.е. угол закручивания равен 360°).

Н = 3 м, R = 1,2 м, ω = 360°;

Для начала надо рассчитать количество ступеней (n). Предположим, что высота ступени h = 18см, тогда

n = H / h, 3000 / 180 = 16,7

Округлив значение в большую сторону, мы получим ответ – 17. Но поскольку последняя ступенька является полом второго этажа, то на нашей лестнице будет 16 ступеней.

Длина лестницы (L_о) по основной линии подъема рассчитывается следующим образом:

L_о = 4/3πR, подставив в формулу значение R = 1,2м, получаем

L_о = 4/3 * 3,14 * 1,2 = 5 м

Далее разделив L_она количество ступенек (n), становится понятно, что глубина проступи составляет 29см.

h₁ = L / n = 5 / 17 = 0,29 м = 29 см

Проверив наши вычисления по формуле (1), получаем число 65. То есть поворотная лестница с такими параметрами будет вполне удобна для ходьбы.

Форма ступеней

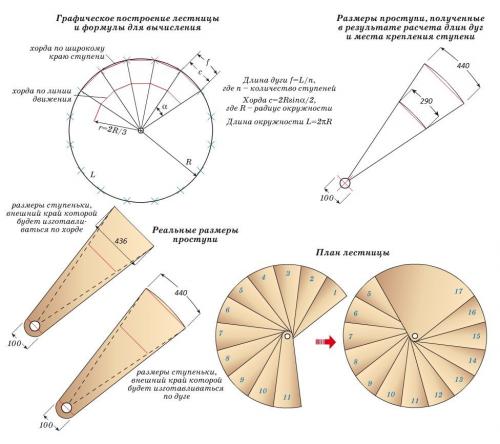

Зная количество ступеней, можно рассчитать их форму. Принимаем глубину проступи у обсадной трубы за 10см (меньше нельзя), а у внешнего края вычисляем по формуле – внешняя длина лестницы, деленная на количество ступеней.

h₁внутр = 10см

h₁внеш = L_в/ n, где

L_в= 2πR = 2 * 3,14 * 1,2 = 7,536 м подставляем значение

h₁внеш = 7,536 / 17 = 0,44 м = 44 см

Получилось, что глубина проступи у внешнего края равна 440мм.

Разумеется, при расчетах очень редко получаются целые числа, за счет чего появляется погрешности и форма ступеней искажается. Чтобы это нивелировать, размеры ступеней можно немного изменить, например, сделать первую чуть ниже остальных. Таким образом оставшиеся ступеньки останутся одинаковыми.

Поворотные лестницы, как правило, делаются без подступеней. Это объясняется тем, что передвигаться по такой конструкции удобнее. Поэтому высота ступенек может иметь небольшой огрех.

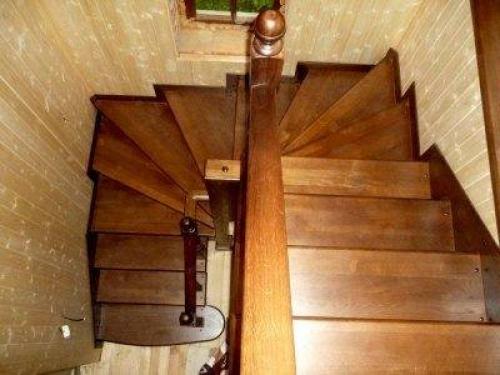

Винтовая лестница на 90 градусов. Расчет винтовой лестницы. Диаметр лестницы и длина ступеней. Определение основных параметров и формы ступеней

При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.

В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.

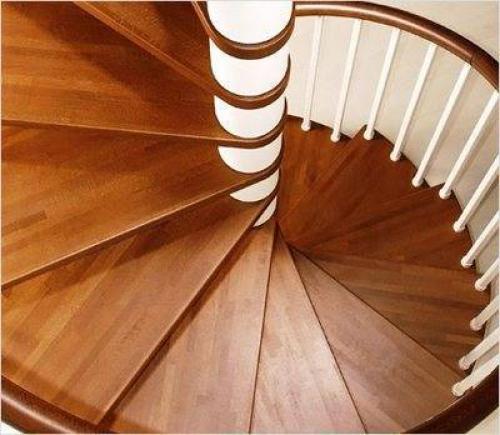

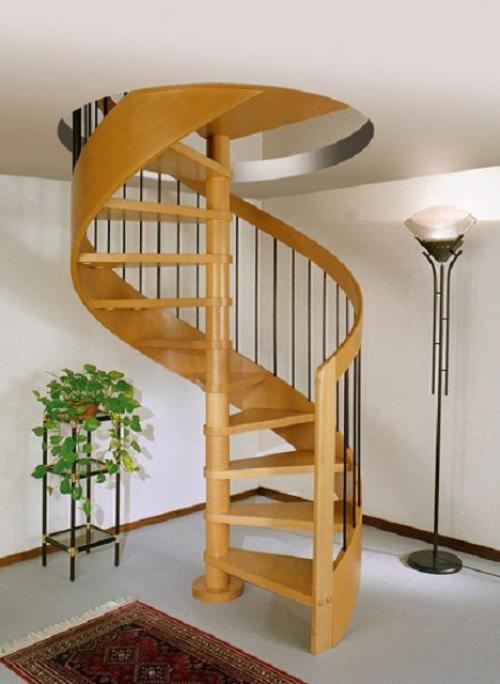

Винтовая лестница с центральной опорой

Какие данные требуются для расчета

Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

Величина проема (просвета) в перекрытии второго этажа

Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

Высота этажа

Измеряется между «чистым» полом нижнего и верхнего уровня.

Измерение высоты

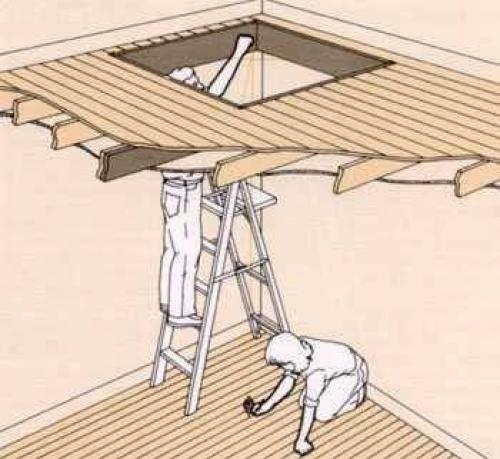

Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

Точки входа и выхода

Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению .

Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

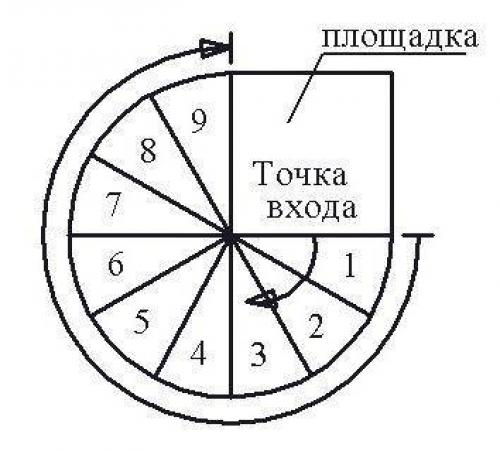

Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

На фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

Пример расчета

Предположим, что после всех измерений и определений мы имеем следующие данные:

Ширина проема 200 см;
Высота этажа 250 см;
Угол закручивания 270⁰.

Исходя из этого, начинаем расчет винтовых лестниц.

Диаметр лестницы и длина ступеней

Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

Длина лестницы

Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

Для этого воспользуемся формулами, известными всем из школьной программы.

Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 270⁰. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

Внимание!
Если нужно сделать расчет полувинтовой лестницы (с углом поворота 180⁰), полученную длину окружности следует разделить на 2.
Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

Вместо площадки использованы забежные ступени

Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

Определение основных параметров

Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

250 : 17 = 14,7 .

Округлим полученное значение до целого числа и получим точную высоту шага:

250 : 15 = 16,67 см.

Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

250 – (14 х 16,7) = 16,2 см.

В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

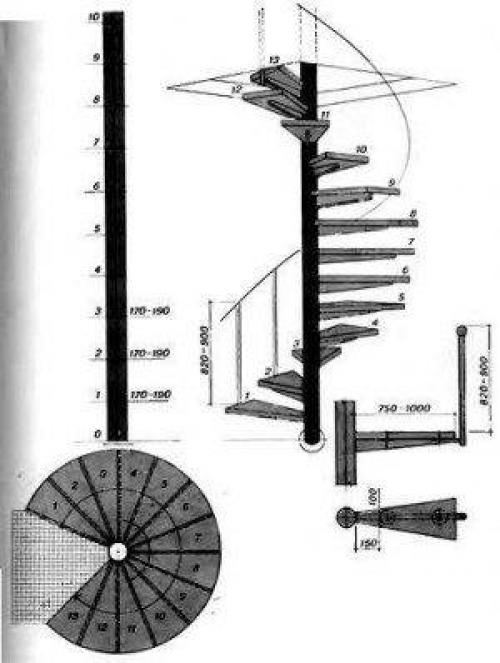

Чертеж деталей и конструкции в сборе

Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

283 : 14 = 20,2 см.

Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

Лестница винтовая на второй этаж. Положительные и отрицательные моменты винтовых лестниц

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариа нт дл я устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.

Одно из главных преимуществ винтовой лестницы — экономия площади

Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений , например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наве рх кр упногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также , в некоторых случаях — из-за простоты ее монтажа.
Этот оригинальный элеме нт пр идаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на на строение, а возможно даже — и на самочувствие. Поэтому , лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

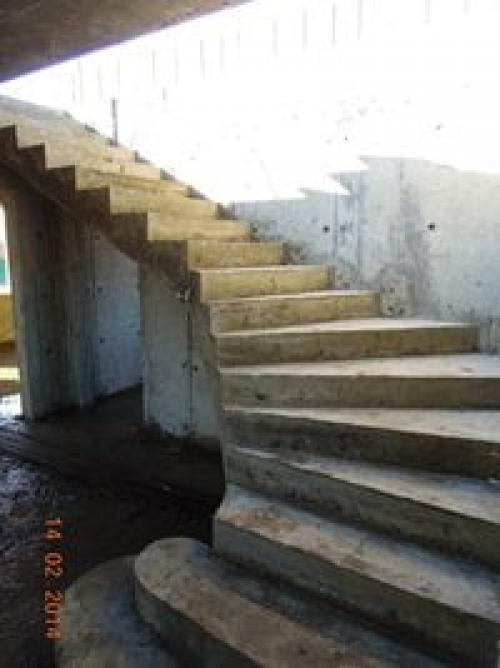

Винтовая монолитная лестница чертеж. Бетонная лестница своими руками. Чертежи опалубки и армирование монолитной лестницы.

Лестница – архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная. Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн. Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.

Для удобства статья разбита на разделы:

Преимущества бетонных лестниц;
Расчеты и чертежи лестницы;
Правильная установка опалубки, чертежи опалубки для лестницы;
Монолитная лестница, армирование.

Преимущества бетонных лестниц.

Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.

Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.

Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.

Расчеты и чертежи лестницы.

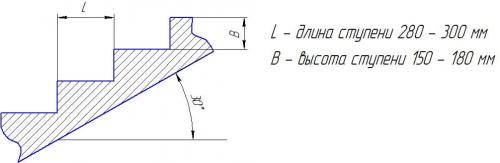

Рисунок 1 – Размеры ступеней лестницы.

При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы(рисунок 2, 3).

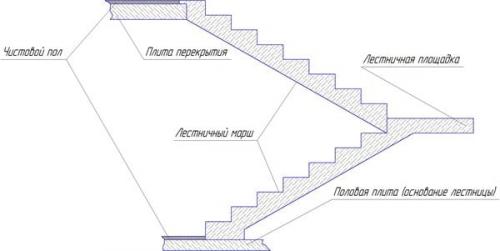

Рисунок 2 – Чертеж посадки монолитной лестницы.

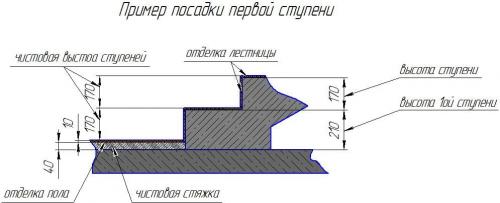

Рисунок 3 – Пример посадки первой ступени лестницы с учетом последующей отделки.

Армирование монолитной лестницы.

Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 – 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.

Рисунок 4 – Связь монолитной лестницы и плиты.

Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.

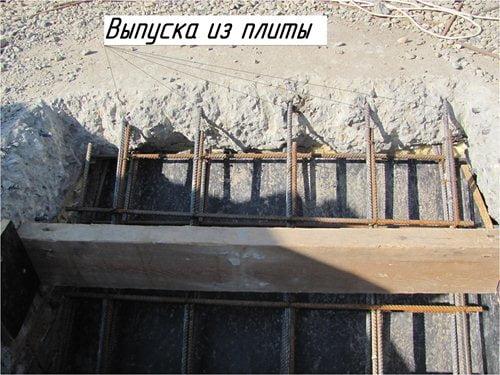

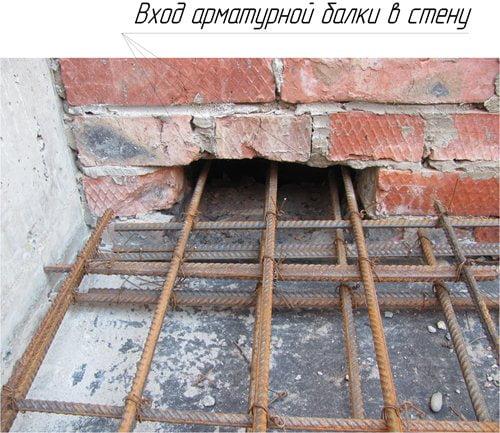

Рисунок 5 – Дополнительное закрепление лестничной площадки.

После завершения армирования надо приподнять сетку над опалубкой на 25 – 30 мм, обеспечив этим защитный слой для арматуры.

Правильная установка опалубки, чертежи опалубки.

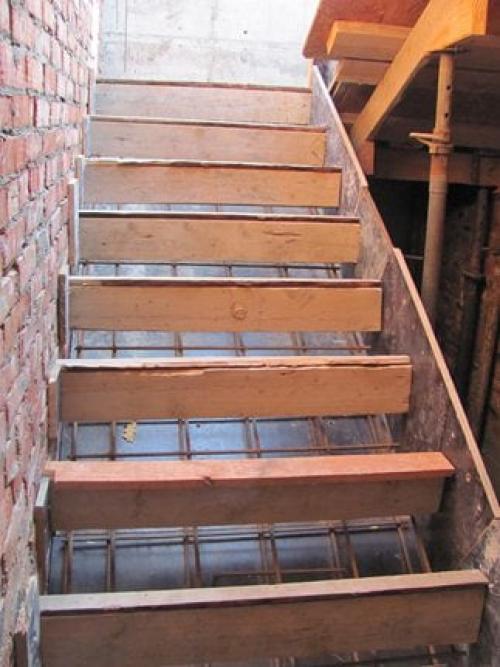

Рисунок 6 – Опалубка под прямую лестницу.

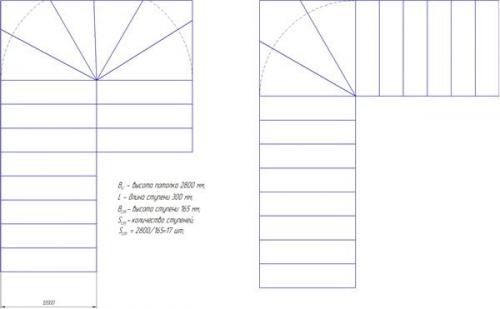

Рисунок 7 – Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.

Ровная лестница с винтовым изгибом для подъема. Отличается от предыдущей тем, что не имеет площадки (рисунок 8). Такая конструкция менее удобна при заносе мебели, но имеет более привлекательный дизайн. Больше подходит для частного дома, так как занимает меньше места и позволяет максимально увеличить полезную площадь.

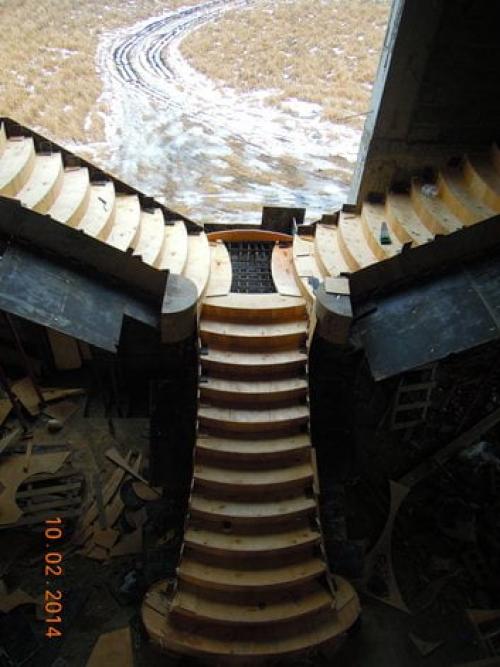

Рисунок 8 – Полувинтовые лестницы.

При монтаже опалубки первым делом выставляются щиты (основы) прямых лестничных маршей, к которым крепиться основа для поворота, собранная тонкой фанеры 8 – 10 мм. После сборки основы лестницы производят ее армирование. Для связки сеток следует использовать длинные хлысты арматуры на всю длину, не прерывая их в месте поворота лестницы. Затем устанавливаются борта для ступеней.

Лестницы со скругленными ступенями. Скругленные ступени можно сделать на любой лестнице, однако красивее они смотрятся на лестнице с широкой ступенью или входной группе. При небольшой ширине лестницы под ступень делается фанерный шаблон, по которому изгибается более тонкая (толщиной 6 мм) фанера ступени. Скручивается фанера шурупами (рисунок 9). Армирование такой лестницы не отличается от стандартного. Бетон заливается в специально оставленные технические отверстия.

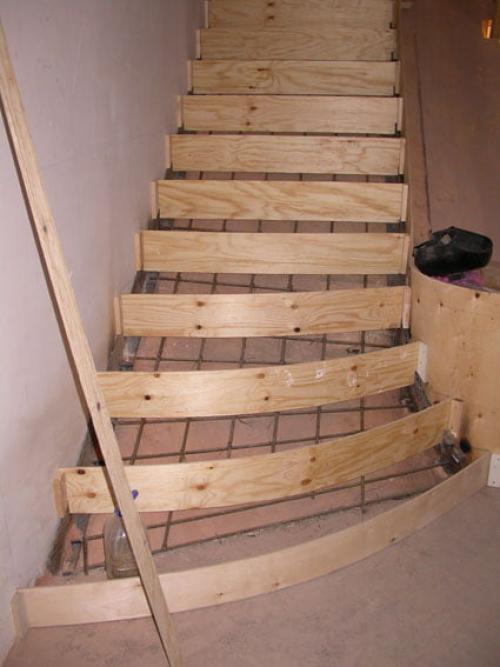

Рисунок 9 – Сборка опалубки для монолитной лестницы.

Чертеж винтовая лестница размеры. Чертежи и расчеты — их разработка

Пожалуй, один из самых сложных моментов в работе над проектом винтовой лестницы – это создание чертежа.
Специалисты советуют разрабатывать чертеж винтовой лестницы только после создания подробного плана первого этажа.

Там должно обязательно быть указано место установки винтовой конструкции. А также в плане указываются точные размеры проема, при этом учитывается масштаб плана помещения.

В чертеже винтовой лестницы подробно указывают все параметры изделия. К ним относятся ширина плоскости наклона конструкции, толщина материала.

Чертеж с размерами винтовой лестницы

На их основе выполняются все расчеты, необходимые для последующей установки и монтажа лестницы. Расчеты деталей нужно делать внимательно, продумывая все до мелочей. В противном случае ошибки могут привести как к ненадежности изделия, так и к возможности получения травм при эксплуатации лестницы.

В расчетах важно учесть следующие моменты:

Выбор подходящей для строительства лестницы площади и разработка чертежей. Лестничный вход на 2 этаж составляет не менее 2 кв. метров. К нему необходим доступ для проведения сборки конструкции.
Расчет количества и расположения ступенек.
Схема устройства винтовой лестницы с центральной стойкой
Зачастую у спиральных лестниц нет подступенок. Из-за этого обязательно делают небольшой нахлест ступенек друг на друга в местах их сужения.
Расчет наиболее удобной ширины шага для подъема и спуска по лестнице. Это необходимо для исключения запинаний за соседние ступеньки при ходьбе. Как правило, для того, чтобы подняться на второй этаж хватает всего 12 ступеней.
Увеличение размера минимальной лестничной ширины. По стандарту ширина такой лестницы составляет 120 см. Градус уклона при этом составляет 45 градусов.

Винтовая лестница на чертеже. Расчет винтовой лестницы – Онлайн-калькуляторы с чертежами

Для того чтобы начать расчет винтовой лестницы, выберите один из предложенных вариантов:

Винтовые (спиральные) лестницы – наиболее компактный и трудновозводимый тип лестничной конструкции, в котором роль основного несущего элемента для ступеней выполняет центральный столб (стойка) и балясины ограждения. Главным преимуществом винтовых сооружений по сравнению с маршевыми, является применимость в условиях крайне ограниченного пространства (до 2 м в диаметре) и относительно низкая стоимость на материалы.

Онлайн-калькуляторы расчета винтовых лестниц позволяют рассчитать конструкцию и получить готовый проект своими руками , включая подсчет количества материалов на изготовление всех элементов, комплект детализированных чертежей и интерактивную 3D-модель для визуальной оценки сооружения. Все расчеты программы автоматически сохраняются в личном кабинете пользователя и доступны для скачивания в любое время. Также результаты можно отправить по электронной почте, в социальные сети или сохранить в закладки.

Инструменты будут полезны опытным мастерам профессионально занимающихся производством и сборкой лестниц, поскольку значительно упрощают типовые расчеты и сохраняют большое количество времени, которое можно эффективнее использовать для других целей. Для начинающих умельцев, наши калькуляторы позволяют исключить случайную ошибку при вычислениях и предоставляют практически готовую смету и шаблоны для изготовления отдельных компонентов конструкции.

КАЛК.ПРО – разработчик современных интерактивных строительных калькуляторов, предназначенных для автоматизации и упрощения типовых расчетов. Мы активно сотрудничаем с профильными организациями для того чтобы вы могли пользоваться наиболее функциональными и проработанными инструментами.

Функциональные возможности калькулятора

винтовые лестницы из металла
винтовые лестницы из дерева

винтовые лестницы из бетона
винтовые лестницы на произвольной опоре

На наших калькуляторах вы можете произвести расчет винтовой лестницы онлайн из любого материала и на произвольной опоре. Размеры отдельных конструктивных элементов рассчитываются с точностью до десятых долей миллиметра, поэтому в некоторых ситуациях требуется самостоятельно учитывать возможные незначительные погрешности. Также обращаем внимание, что необходимо следить за величиной запила, которая также может оказывать влияние на конечный размер детали.

По завершению расчета, программа предоставляет комплексный отчет со сметой на изготовление всех конструктивных элементов винтовой лестницы (стержень, опорный поворотный столб, ступени…) с оптимальным расходом материалов. Также получившийся проект оценивается программой на «удобство» эксплуатации по таким параметрам как: угол наклона марша, ширина лестницы, ширина проступи, высота ступеней.

Расчеты на нашем сайте позволяют избежать большинства проблем с подготовкой материалов перед изготовлением – все металлические элементы и пиломатериалы рассчитываются в точности по указанным размерам.

Как рассчитать винтовую лестницу по своим параметрам?

Калькулятор позволяет легко рассчитать винтовую лестницу по своим параметрам любой необходимой конфигурации – программа доступна для большинства пользователей, поскольку взаимодействие с интерфейсом не требует специальных знаний. Чтобы начать расчет, необходимо ввести наиболее точные значения имеющегося проема в поля программы и подобрать остальные параметры на основании требований ГОСТ, СНиП и ТУ.

Помните, что надежная конструкция – залог безопасной эксплуатации, поэтому крайне важно ознакомиться с положениями документов: СНиП IV-14-84 «Сборники укрупненных сметных норм. Конструкции и виды работ производственного строительства», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», ГОСТ 20850-2014 «Конструкции деревянные клееные несущие», ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные».

Если у вас все равно возникли вопросы при заполнении полей в интерфейсе, рекомендуем прочитать наши статьи – установка лестницы и оптимальный угол наклона лестницы .

Винтовая лестница размеры. Расчёт винтовых лестниц. Размер

При расчёте размера винтовой лестницы нужно учитывать все главные аспекты этой конструкции, как высоту перил, а также ширину самой лестницы. Если говорить о практике применения данного рода лестниц, то оптимальным размером пролёта является 0,90 м . Этот размер в данном случае мы имеем дело с конструкцией диаметром 2- 2,2 м .

Как рассчитать винтовую лестницу?

При расчёте размера винтовой конструкции нужно первым делом рассчитать ширину проёма. Проём или же просвет на второй этаж может иметь округлую или квадратную форму. При изготовлении проёма нужно учесть то, что его ширина должна быть больше на 20 см чем диаметр лестницы (нужно учитывать перила, 10 см с двух сторон).

Во-вторых, нужно рассчитать высоту от пола до потолка. Это высота этажа. Самая оптимальная высота – 2,5 м .

Третьим делом нужно рассчитать угол закручивания лестницы. Для этого нужно определить точку входа на первую ступень и выхода из последней ступени. При расчёте последней ступени нужно учесть высоту до потолка. Нужно, чтобы от последней ступени до потолка оставалось больше места, чем рост человека, чтобы не задеть головой потолок при подъёме. Для расчёта угла закручивания нужно сделать предварительный чертёж винтовой лестницы. Эти наброски могут помочь вам наглядно увидеть всю конструкцию.

Расчёт винтовой лестницы на примере

Например, при высоте этажа 2,5 м , угла закручивания 270 ° и ширины проёма 2 м начинаем рассчитывать размер винтовой лестницы.

Сначала мы должны рассчитать диаметр всей конструкции. Как уже было сказано, диаметр нашего сооружения должна быть меньше чем ширина проёма. Так как ширина проёма у нас 2 м , то диаметр винтовой лестницы должен быть 1,8 м . Соответственно, длина ступени или ходовая часть составляет 0,90 м , что является самым оптимальным вариантом.

После определения диаметра конструкции, нужно рассчитать длину лестницы. Для этого используем всем нам известную школьную формулу измерения длину окружности.

Длина круга ( L ) = 2*П(3,14)*Радиус( R ).

В нашем примере L =2*3,14*90=565 см.

Но у нас имеется неполный круг 360°, а 270°. Поэтому нашу длину умножаем на 0,75.

565*0,75=424 см

Теперь нам известна длина лестницы. Она составляет 4,24 м .

Следующий шаг – определение количества ступенек. Так как рекомендуемая высота каждой ступени от 15 до 20 см , мы берём 17 см как фиксированную высоту нашей ступеньки. Итак, нам известны высота каждой ступеньки ( 17 см ) и высота этажа ( 2,5 м ).

Можно рассчитать количество ступенек. Для этого высота этажа делится на высоту ступенек.

250/17=14,7

Итак, у нас есть количество ступенек . Округлим до 15 количество ступенек и рассчитываем точную высоту каждой ступеньки.

250/15=16,67 см

Во избежание некоторых недочётов при использовании сотых долей первую ступеньку сделаем чуть ниже 16,2 см, а остальные 16,7см.

Теперь нужно рассчитать ширину проступи. Известно, что ширина проступи должна вместить всю стопу. Наиболее удобный размер - это 20 - 25 см. Мы берём 23 см. У нас получилась прямоугольная ступенька. Но нам нужно размеры самой узкой и самой широкой её части. Узкая её часть равна диаметру опоры, которая поддерживает всю конструкцию. Здесь проступь будет иметь отверстие. Чтобы достичь наибольшей прочности нужно, чтобы диаметр проступи была в 2 раза больше чем опорная труба.

Винтовая лестница довольно сложная конструкция и требует большого усердия, хоть и кажется на первый взгляд довольно простой. Поэтому помощь профессионалов своего дела здесь очень даже уместна. Хоть выше и приведены расчёты, но для новичка самому соорудить такую конструкцию сложновато. Наличие опыта играет тут немаловажную роль.
