Характеристики и размеры восьми волнового шифера. 8-волновой шифер

Восьмиволновой шифер* - стандартный кровельный лист, который используется в строительстве в нашей стране уже более 60 лет. Он имеет симметричные кромки, требующие перекрытие листов на основании Высота волны такого профиля оставляет 40 мм и шаг волны 150 мм. Стандартная толщина составляет - 4,7; 5,2; 5,8 мм.

Облегченный восьмиволновой шиферный лист толщиной 4,7; 5,2 мм легче листа толщиной 5,8 мм, что снижает стоимость шифера и упрощает монтаж. При этом листы шифера с уменьшенной толщиной сохраняют все ключевые свойства этого продукта, и по прочности также превосходят другие кровельные материалы.

Восьмиволновые листы изготавливаются на современном оборудовании, что обеспечивает гладкую поверхность и точные геометрические размеры.

* Профиль 40/150 (СВ)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 8 - ВОЛНОВОГО ШИФЕРА

АССОРТИМЕНТ

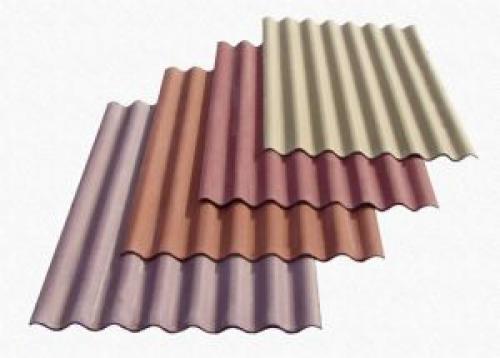

8-волновой шифер выпускается как обычного серого цвета в неокрашенном варианте, так и в стандартных цветах: индиго (синий), зеленый, шоколад, оранжевый и красный. Окрашенный в заводских условиях, шифер более стоек к негативным воздействиям погоды. Покрытие без потери своих свойств держится до 6-7 лет.

ПРИМЕНЕНИЕ

Лист большей толщины применяется в регионах с высокой снеговой и ветровой нагрузкой. Более тонкий лист стоит применять в зонах умеренного климата. Листы восьмиволнового шифера преимущественно используют в жилом малоэтажном строительстве для покрытия крыш частных и многоквартирных домов, коттеджей, таунхаусов, нежилых построек (беседки, гаражи и пр).

Размеры шифера 7 волнового. 7-волновой шифер

Шиферные листы с волнистым профилем на 7 волн имеют симметричные кромки и производятся толщиной 4,7; 5,2; 5,8 мм. Высота волны такого профиля составляет 40 мм, шаг волны 150 мм* .

По ширине семиволновой шифер (980 мм) меньше, чем восьмиволновой и даже, чем шестиволновой (профиля 41/177) и для покрытия крыши нужно большее количество листов. Но в случае, если площадь поверхности крыши хорошо перекроется такого типа листами, целесообразнее применить данный материал. Размер листа шифера влияет на вес материала, соответственно, различается и нагрузка от кровли, выполненной листами разного размера на стропильную систему и несущие стены.

Семиволновые листы изготавливаются на современном оборудовании, что обеспечивает гладкую поверхность и точные геометрические размеры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 7- МИ ВОЛНОВОГО ШИФЕРА

Высота волны	Шаг волны	Ширина	Длина	Толщина	Вес	Полезная площадь
40 мм	150 мм	980 мм	1750 мм	4,7 мм 5,2 мм 5,8 мм	18,8 кг 20,8 кг 23,2 кг	1,336 м 2
40 мм	150 мм	980 мм	525 мм 850 мм 1580 мм 1650 мм 1700 мм 1750 мм	5,2 мм	20,8 кг **	1,336 м 2***

П р и м е ч а н и я:
*Профиль 40/150 (СВ)
** Приведенные значения массы получены расчетным путем и являются справочными. При расчете массы листов приняты: длина 1750 мм и влажность 12 %
*** Полезная площадь приведена для листа длиной 1750 мм.

АССОРТИМЕНТ

Также как и остальные виды волнового шифера, 7-волновой выпускают окрашенным и неокрашенным. Палитра цветного шифера: зеленый, синий, красный, коричневый и оранжевый.

ПРИМЕНИЕ

Семиволновой шифер применяется как в жилом, так и в промышленном строительстве для покрытия крыш.

Источник: https://detali-interera.ru-land.com/stati/razmery-shifera-volnovogo-7-tehnicheskie-harakteristiki

Размер шифера 8 волнового старого образца. Характеристики кровельного покрытия

Размеры и вес шиферного полотна с периодом волны в 15 см определен ГОСТом № 20430-84. Габариты восьмиволнового полотна закладываются в маркировку изделия. Например, стандартная кодировка 40/150—1750—8 ГОСТ 20430—84 означает:

Цифры 40/150 обозначают высоту и шаг профиля;
Обозначение 1750 – размер в длину кровельного покрытия, в миллиметрах;
Цифра 8 – количество волн в изделии.

Промышленность выпускает лист 8 волнового шифера с размером в длину 1750 мм и 2500 мм. Ширина в обоих стандартна и составляет 1130-1150 мм. Толщина асбестоцемента для размера 175 см равна 5,8 мм. Более длинные полотна в 250 см имеют толщину до 6 мм. В новом ГОСТе № 30340-95 толщина восьмиволновой модели может быть 0,5 см, 0,52 см и 0,6 см.

Шиферные листы семиволнового исполнения отличаются от 8 модели только габаритом в ширину. По стандарту это 98 см, но из-за увеличенного допуска на форму кромки, в продаже можно встретить полотно 97 см и 100 см. Такая же ситуация сложилась и со стандартным восьмиволновым пакетом. Из-за погрешностей в форме и высоте кромок и крайних волн габарит в ширину может отличаться на 10 мм с каждой стороны.

К сведению! По ГОСТу такая погрешность не считается браком, на разных предприятиях, выпускающих материал с 7 и 8 изгибами, существуют свои особенности производства, связанные с технологией отливки асбестоцемента.

Поэтому, если продольная размерная величина указана в стандарте точно – 175 см и 250 см, и его можно проверить рулеткой, то габарит по ширине считают справочным и принимают к сведению. На укладку данный факт никак не влияет, так как материал монтируется на обрешетку с обязательным перехлестом крайней волны. Для бытовых целей рекомендуется измерять расстояние между гребнями крайних волн, по стандарту для восьмиволновой модели принят размерный параметр в 105 см.

Размерные характеристики и максимальные погрешности в габаритах полотна зависят и от категории шифера. Для высшего сорта отклонения составляют не более 1,0 см по длине и ширине, для первого сорта разброс увеличивается до 1,5 см.

Размер шифера 6 волнового старого образца. О размерах шиферных листов

Итак, переходим к основной теме: шифер – размеры листа. Отметим, что современный волновой шифер – это три его разновидности, которые друг от друга отличаются количеством волн. Их 6, 7 или 8. По ГОСТу все три разновидности выпускаются двух типоразмеров:

Высота волны 40 мм, ее длина 150 мм. Такой шифер так и обозначается – 40/150.
И 54/200.

Существует классификация по типу профиля. В нее входит три вида.

Унифицированный

Маркируется такой материал, как «УВ». Здесь четкие размеры по каждой разновидности. Размер шифера 8-волнового:

ширина – 1130 мм;
длина – 1750 мм;
толщина – 5,8 и 6-7,5 мм, первый для профиля 40/150, второй дл профиля 54/200.

Размер шифера 7-волнового:

ширина – 980 мм;
длина – 1750 мм;
толщина – 5,8 для профиля 40/150 и 6-7,5 мм для 54/200.

Размер шифера в 6 волн:

ширина – 1125 мм;
длина 1750 мм;
толщина – как и у предыдущих моделей.

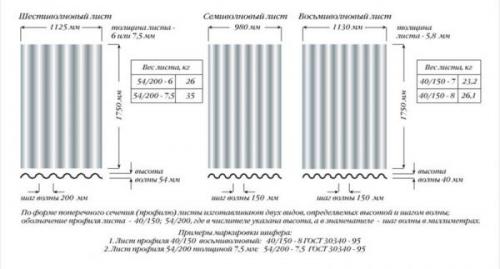

Размеры шиферных листов в зависимости от профиля и количества волн Источник info-krovlya.ru

Обыкновенный

Обозначается этот вид волнового материала – «ВО». Здесь одинаковые размеры для всех профилей. А именно: ширина 680 мм, длина 1120 мм, толщина та же, как и в категории «унифицированный».

ГОСТом разрешены незначительные погрешности в размерах.

Усиленный

Маркируется эта разновидность как «ВУ». Свое название она получила лишь потому, что имеет большую толщину листов – 8 мм. Остальные размеры стандартные для всех профилей. А именно: ширина 1000 мм, длина 2600 мм.

ГОСТ не запрещает отклонения от параметров. Но есть строгие ограничения самих погрешностей: по длине – ±15 мм, по ширине в большую сторону не более 10 мм, в меньшую не более 5 мм.

Шифер усиленный с толстой стенкой Источник krovlyakryshi.ru

Вес шиферного листа

Понятно, что чем больше размерные параметры кровельного материала, тем больше его вес. А последняя характеристика в строительстве играет немаловажную роль. Особенно это касается кровельных материалов, под которые требуется прочная и надежная основа.

А так как под шифер формируют стропильную систему, то, как ее собрать, и из какого количества материалов, надо в первую очередь знать вес шифера, используемого для покрытия кровли. Эта характеристика зависит от того, сколько волн в листе и от толщины материала.

К примеру, сколько весит лист шифера с профилем 40/150:

7-волновый – 23,2 кг;
8-волновый – 26,1 кг.

С профилем 54/200: 26 и 35 кг соответственно.

Есть еще один весовой параметр, который указывается в таблицах. Это вес одного квадратного метра кровельного материала. Так вот для примера он у восьмиволнового листа составляет 10,41 кг.

Для чего необходимо знать вес шиферных листов. Как уже было сказано, все дело в расходах на стропильную систему крыши. Ведь сам шифер является одним из самых тяжелых кровельных материалов. К тому же к нему приплюсовывается вес снега и дождя. Надо добавить, что при больших площадях кровли учитывают даже впитываемость воды от атмосферных осадков, потому что шифер хорошо впитывает ее.

Вес шиферного листа Источник aquagroup.ru

Чем и как покрасить шиферную крышу, какую краску для этого лучше использовать

И чем больше вес кровельного покрытия, тем мощнее должна быть кровельная конструкция. Для этого увеличивают или количество стропильных ног, или размеры тех же стропил. И в том, и в другом случае это увеличение расходов, а соответственно себестоимости крыши и дома в целом.

Полезная площадь покрытия

Технология монтажа шифера на крышу – это его укладка внахлёст относительно друг друга. При этом нахлёст можно производить в одну или две волны. Понятно, от этого площадь покрытия листами будет уменьшаться.

По сути, получается, что полезная площадь – это общая площадь листа, уменьшенная на площадь нахлёста. Ничего считать не надо, существуют табличные данные, которыми можно воспользоваться. К примеру, у обычных шиферных листов полезная площадь равна:

7-волновых – 1,336 м²;
8-волновых – 1,57 м².

Эти показатели соответствуют одноволновому нахлёсту. Кстати, именно такая технология чаще всего и применяется в строительстве.

Нахлёст шифера в две волны Источник krysha-expert.ru

Плоский шифер

Теперь разберемся с размерами плоского шифера. Начнем с того, что плоская разновидность этого кровельного материала на рынке представлена двумя типами: прессованным и непрессованным. Первый отличается от второго повышенной прочностью, поэтому из него выпускают плиты с большими размерами.

Ширина шифера 6 волнового. Характеристики и размеры – шифер 6-волновой

Шифер на 6 волн – с ним сталкиваются в дачном строительстве не так часто, как с более известным всем 8-волновым. Тем не менее, он часто используется в строительных работах при укладке кровли промышленных зданий. Этот вид шифера имеет большую толщину и большую прочность. Ученые и экологи уже не первый год ведут споры о вреде компонентов асбестоцементного кровельного материала, но на просторах России купить его можно в любом строительном супермаркете. Кстати, производить шифер начали еще в прошлом веке – с 1903 года!

Ныне технологии значительно отличаются от тех, что были 100 лет назад, да и помимо 8-волнового шифера стали изготавливать 7-волновой, а также 6-волновой шифер. Прочность и сравнительно небольшой вес позволяют и ныне этому материалу занимать лидирующие позиции среди кровельных материалов. По своим характеристикам профили отличаются шириной. Чем проще “рельеф” вашей кровли, тем шире могут быть листы и больше волны, и наоборот – чем сложнее выстроены стропила, тем удобнее будет работать с шифером меньшего формата. К тому же, выбрав верную ширину, вы в разы уменьшите количество отходов.

Шифер 8- и 7-волновой производится с высотой волны 40 мм, с шагом волны между гребнями 150 мм. Толщина такого листа стандартная – 5,2 мм или 5,8 мм. В отличие от вышеуказанных типов шифера, 6-волновой применяют зачастую для различных зданий и сооружений складского, производственного и сельскохозяйственного назначения. Размеры листа шифера 6-волнового следующие: высота волны в данном случае составляет 54 мм, а шаг между гребнями 200 мм. Толщина таких листов бывает также 2 видов – 6 мм и 7,5 мм. Стандартная ширина составляет 1125 мм. 6-волновой шифер превосходит по своим параметрам прочие виды – в первую очередь речь идет о высокой плотности, ударопрочности, возможности выдерживать большую нагрузку, а также по сроку эксплуатации – 50 лет, вместо 25, как у других профилей.

Рабочий размер 8 волнового шифера. Технические характеристики

* Профиль 40/150 (СВ)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 8 - ВОЛНОВОГО ШИФЕРА

АССОРТИМЕНТ

ПРИМЕНЕНИЕ

Полезная площадь шифера 8 волнового. размер 8 волнового шифера с учетом перекрытия

Размеры листа 6, 7 и 8 волнового шифера (вес на 1 м2, полезная площадь, длина, ширина, толщина)

Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как асбоцементный лист, но название «шифер» прижилось уже давно и менять его нет смысла.

Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.

В качестве покрытия для крыши используется только волновой , он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.

Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.

Технические характеристики волнового шифера

Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:

Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
Хризотил-асбест. (10-20%).
Вода.

Традиционно выпускается материал светло-серого естественного цвета , но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.

Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

40/150 — высота волны 40 мм, длина волны — 150 мм.
54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

Шифер 8 волновой размер листа:

Ширина листа — 1130 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

Ширина листа — 980 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

Ширина листа — 1125 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

Листы шириной 680 мм;
длина — 1120 мм;
толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Профиль с маркировкой ВУ , предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм , ширина листа 1000 мм, длина — до 2800 мм.

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Количество волн

Количество волн уже определено названием — 7-волновой и8-волновой.

В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.

При этом, его полезная площадь меньше, чем у 8-волнового , так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Сколько весит шиферная кровля

Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.

Вес листа профиля 40/150 составляет:

23,2 кг — вес шифера 7 волнового;
26,1 кг — вес шифера 8 волнового.

Для профиля 54/200 вес составляет 26 и 35 кг соответственно.

Вес шифера 8 волнового 1 м2 составляет примерно 10,41 килограмм.

Отмечается, что вес шифера больше, чем у его конкурентов среди кровельных материалов, что создает определенные требования к устройству стропильной системы. Следует учитывать также ветровую и снеговую нагрузку , при большой площади крыши может играть роль вес воды, впитываемой покрытием во время дождя.

Размер шифера 6 волнового.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как

асбоцементный лист , но название «шифер» прижилось уже давно и менять его нет смысла.

Технические характеристики волнового шифера

Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
Хризотил-асбест. (10-20%).
Вода.

ВАЖНО!

Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент . После затвердевания массы получается прочный и твердый листовой материал.
