Размеры шифера волнового 7 . Технические характеристики
Согласно ГОСТу, предприятия выпускают следующие варианты шифера с изгибами:
- Тип 40*150. Расстояние между изгибами 15 см, а высота изгибов – 4 см.
- Тип 54*200. Расстояние между изгибами 20 см, а высота – 5,4 см.
Шифер имеет различия не только волнами, но и размерами профиля. Первый вариант – унифицированный профиль (УВ). Главный его плюс в том, что при работе с ним меньше всего отходов. Этот вид кровельного материала можно чаще встретить на кровлях жилых домов. Ширина листов 1,125 м, длина – 1,75м.
Второй вариант – обыкновенный профиль (ВО). Листы характеризуются следующими габаритами: ширина – 0,68м, длина – 1,12 м.
Есть еще третий вариант профиля, который имеет аббревиатуру ВУ – усиленный. В основном, он используется в промышленном строительстве. Габариты листов следующие: ширина – 1 м, длина – 2,8 м.
Плоский шифер нечасто укладывают на крышу. Его используют для обшивки наружных стен и перегородок, в основном, хозяйственных построек. Из этого шифера возводят заборы, монтируют ограждения уличных дачных душевых, хозяйственные постройки.
Наиболее оптимальными для частного строительства являются размеры шифера с изгибами 7 и 8. Эти листы имеют большую популярность на строительном рынке. Листы чаще покупаются для дач или покрытия крыш небольших домиков. Основное отличие шифера от прочих материалов – небольшая разница полезной площади от фактической.
Стандартный перехлест листов – в 1-2 волны. Это достигается благодаря отличительным чертам волн, которые расположены по краям листа. Они другие, нежели те, которые расположены в центре.
При покупке материала важно уточнить стандарт шиферных листов. Современные производители часто предлагают материал с нестандартными параметрами.

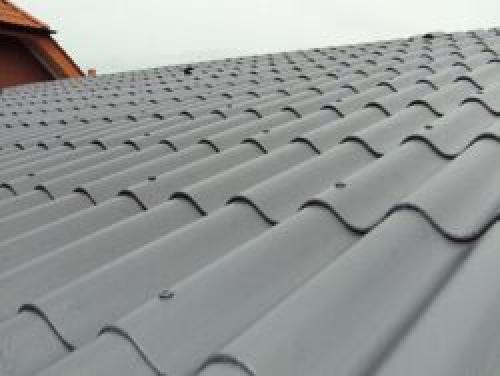

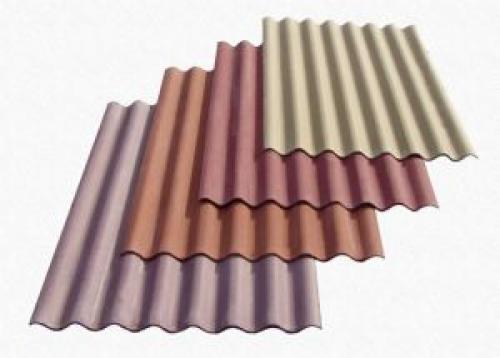

Цвет основного покрытия для шифера – светло-серый. Благодаря применению пигментов цветовая палитра значительно расширена. В продаже можно встретить красные, зеленые, синие, коричневые, желтые листы. Особенно популярен шифер кирпичного оттенка, так как он хорошо сочетается с цветом стены из облицовочного кирпича.
Технически окрашивание листов может быть выполнено несколькими способами. Красящие вещества вводят в жидкую асбестовую массу на стадии формовки листов. Пигмент шифер получает стойкий, так как он проникает через весь слой материала.
Окрашенный шифер производится по ТУ производителя, поэтому он часто не соответствует действующим ГОСТам.
Собственные технические условия производителя иногда подразумевают применение пигментов на поверхности листов. Например, это могут быть акриловые, алкидные, полимерные краски. Также готовые листы шифера можно декорировать собственноручно. Таким образом, владельцы домов, покрытых шифером, недорого улучшают внешний вид кровли.
Кроме того, технология окрашивания увеличивает стойкость материала, уменьшает водоплоглощение, защищает от растрескивания. Долговечность цветного шифера подтверждается многими владельцами, а также производственными характеристиками.
Впрочем, декоративность традиционного серого шифера отлично вписывается в архитектуру современных зданий и сооружений. Например, он отлично сочетается с домами, построенными из белого кирпича или стандартного сибита.
Благодаря отличным техническим качествам шифер продолжает оставаться перспективным покрытием кровли с достаточно широким выбором видов.

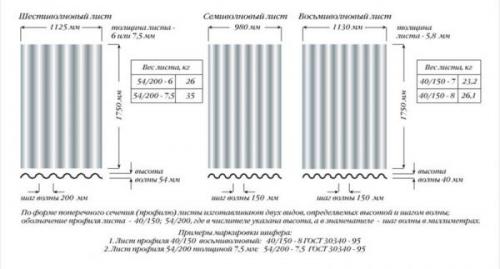

Размеры шифера 7 волнового.
Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.
Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.
Точное обозначение кровельного материала звучит как
Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.
В качестве покрытия для крыши используется только волновой , он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.
Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.
Технические характеристики волнового шифера
Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:
- Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
- Хризотил-асбест. (10-20%).
- Вода.
ВАЖНО!
Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент . После затвердевания массы получается прочный и твердый листовой материал.
Традиционно выпускается материал светло-серого естественного цвета , но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.
Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.
Шифер волновой размеры листа (7 и 8 волн)
Согласно ГОСТу, имеется всего два типоразмера:
- 40/150 — высота волны 40 мм, длина волны — 150 мм.
- 54/200 — высота волны 54 мм, длина волны — 200 мм.
Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:
Унифицированный
Маркируется аббревиатурой УВ.
Размеры по ГОСТу
Шифер 8 волновой размер листа:
- Ширина листа — 1130 мм;
- Длина — 1750 мм;
- Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.
Размер шифера 7 волнового:
- Ширина листа — 980 мм;
- Длина — 1750 мм;
- Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.
Размер шифера 6 волнового:
- Ширина листа — 1125 мм;
- Длина — 1750 мм;
- Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.
Размер шифера волнового
Обыкновенный
Обозначается как ВО.
- Листы шириной 680 мм;
- длина — 1120 мм;
- толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.
Размер шифера 8 волнового может колебаться в незначительных пределах.
Усиленный
Профиль с маркировкой ВУ , предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм , ширина листа 1000 мм, длина — до 2800 мм.
Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.
Количество волн
Количество волн уже определено названием — 7-волновой и
8-волновой.
В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.
При этом, его полезная площадь меньше, чем у 8-волнового , так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.
Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.
Сколько весит шиферная кровля
Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.
Полезная площадь шифера 8 волнового. Унифицированный
Маркируется такой материал, как «УВ». Здесь четкие размеры по каждой разновидности. Размер шифера 8-волнового:
- ширина – 1130 мм;
- длина – 1750 мм;
- толщина – 5,8 и 6-7,5 мм, первый для профиля 40/150, второй дл профиля 54/200.
Размер шифера 7-волнового:
- ширина – 980 мм;
- длина – 1750 мм;
- толщина – 5,8 для профиля 40/150 и 6-7,5 мм для 54/200.
Размер шифера в 6 волн:
- ширина – 1125 мм;
- длина 1750 мм;
- толщина – как и у предыдущих моделей.
Обыкновенный
Обозначается этот вид волнового материала – «ВО». Здесь одинаковые размеры для всех профилей. А именно: ширина 680 мм, длина 1120 мм, толщина та же, как и в категории «унифицированный».
ГОСТом разрешены незначительные погрешности в размерах.
Усиленный
Маркируется эта разновидность как «ВУ». Свое название она получила лишь потому, что имеет большую толщину листов – 8 мм. Остальные размеры стандартные для всех профилей. А именно: ширина 1000 мм, длина 2600 мм.
ГОСТ не запрещает отклонения от параметров. Но есть строгие ограничения самих погрешностей: по длине – ±15 мм, по ширине в большую сторону не более 10 мм, в меньшую не более 5 мм.
Вес шиферного листа
Понятно, что чем больше размерные параметры кровельного материала, тем больше его вес. А последняя характеристика в строительстве играет немаловажную роль. Особенно это касается кровельных материалов, под которые требуется прочная и надежная основа.
А так как под шифер формируют стропильную систему, то, как ее собрать, и из какого количества материалов, надо в первую очередь знать вес шифера, используемого для покрытия кровли. Эта характеристика зависит от того, сколько волн в листе и от толщины материала.
К примеру, сколько весит лист шифера с профилем 40/150:
- 7-волновый – 23,2 кг;
- 8-волновый – 26,1 кг.
С профилем 54/200: 26 и 35 кг соответственно.
Есть еще один весовой параметр, который указывается в таблицах. Это вес одного квадратного метра кровельного материала. Так вот для примера он у восьмиволнового листа составляет 10,41 кг.
Для чего необходимо знать вес шиферных листов. Как уже было сказано, все дело в расходах на стропильную систему крыши. Ведь сам шифер является одним из самых тяжелых кровельных материалов. К тому же к нему приплюсовывается вес снега и дождя. Надо добавить, что при больших площадях кровли учитывают даже впитываемость воды от атмосферных осадков, потому что шифер хорошо впитывает ее.
Чем и как покрасить шиферную крышу, какую краску для этого лучше использовать
И чем больше вес кровельного покрытия, тем мощнее должна быть кровельная конструкция. Для этого увеличивают или количество стропильных ног, или размеры тех же стропил. И в том, и в другом случае это увеличение расходов, а соответственно себестоимости крыши и дома в целом.
Полезная площадь покрытия
Технология монтажа шифера на крышу – это его укладка внахлёст относительно друг друга. При этом нахлёст можно производить в одну или две волны. Понятно, от этого площадь покрытия листами будет уменьшаться.
По сути, получается, что полезная площадь – это общая площадь листа, уменьшенная на площадь нахлёста. Ничего считать не надо, существуют табличные данные, которыми можно воспользоваться. К примеру, у обычных шиферных листов полезная площадь равна:
- 7-волновых – 1,336 м²;
- 8-волновых – 1,57 м².
Эти показатели соответствуют одноволновому нахлёсту. Кстати, именно такая технология чаще всего и применяется в строительстве.
Плоский шифер
Теперь разберемся с размерами плоского шифера. Начнем с того, что плоская разновидность этого кровельного материала на рынке представлена двумя типами: прессованным и непрессованным. Первый отличается от второго повышенной прочностью, поэтому из него выпускают плиты с большими размерами.
Размер шифера 8 волнового старого образца. Характеристики волнового шифера
Волнистый шифер чаще всего применяется в кровле. Размеры листа волнистого шифера зависят от его типа. Сегодня выделяют 2 типоразмера профиля:
- 40х150. У таких листов высота одной волны составляет 4 см, а длина между волнами – 15 см.
- 54х200 с высотой гребня 5,4 см и расстоянием между ними в 20 см.
Общие характеристики и габаритные размеры шифера волнового:
| Общие параметры листов | Типоразмер | Допустимые отклонения (мм) | Вес 1 листа в кг | |
| 40х150 | 54х200 | |||
| Длина (мм) | 1750 | 1750 | 15 | |
| Ширина (мм) | ||||
| 6-волновой | 1125 | +10/-5 | 26/35 | |
| 7-волновой | 980 | +10/-5 | 23,2 | |
| 8-волновой | 1130 | +10/-5 | 26,1 | |
| Толщина (мм) | 5,8 | 6,0; 7,5 | +1/-0,3 | |
| Высота одной волны | ||||
| Рядовая | 40 | 54 | +4/-3 | |
| Перекрывающая | 40 | 54 | +4/-5 | |
| Перекрываемая | 32 | 45 | +4/-6 | |
| Ширина перекрывающей кромки (1) | 43 | 60 | 7 | |
| Ширина перекрывающей кромки (2) | 37 | 65 | — | |
| Расстояние между волнами (шаг) | 150 | 200 | — |
Важно обратить внимание не только размер волнистого шифера, но и на вес панели. Он будет зависеть в первую очередь от количества волн, а также от толщины самого шифера.
Профиль 40х150 имеет такой вес:
- 7-волновые – 23,2 кг;
- 8-волновые – 26,1 кг.
Другой тип профиля (54х200) имеет немного больший вес: 7 волн – 26 кг, 8 волн – 35 кг.
Важно! Часто в расчет берется не вес одного листа, а вес 1 кв. м шифера.
Для чего нужно знать точный вес кровельного материала? Дело в том, что листы шифера довольно тяжелые и сами по себе сложные в установке. Кроме того, в наших регионах часто важно приплюсовать к весу листов еще и вес осадков (дождя или снега). Это позволит правильно рассчитать общую нагрузку на кровлю.
В нижеуказанной таблицы подробно рассмотрен вес листа волнового шифера – 1 листа и 1 кв.м:
| Размер листа и количество волн | Вес одного листа (кг) | Вес 1 кв.м кровельного материала (кг) |
| 1750х1135х5,2 мм, профиль 40х150, 7 волн | 18,5 | 9,487 |
| 1750х1135х5,2 мм, профиль 40х150, 8 волн | 20,6 | 10,4 |
| 1750х1135х5,8 мм, профиль 40х150, 7 волн | 23 | 11,8 |
| 1750х1135х5,2 мм, профиль 40х150, 8 волн | 26 | 13,35 |
| 1750х1135х6 мм, профиль 54х200, 8 волн | 26 | 13,35 |
| 1750х1135х7,5 мм, профиль 54х200, 8 волн | 35 | 17,97 |
В строительной среде особенно часто встречается так называемый шифер старого образца. Несмотря на слово «старый» в названии, его активно используют для кладки крыши. Размер шифера старого образца по ГОСТ: 1,2х0,68х0,05 м. Вес листа: 8,6 кг.
Размер шифера 6 волнового старого образца. Характеристики и размеры – шифер 6-волновой
Шифер на 6 волн – с ним сталкиваются в дачном строительстве не так часто, как с более известным всем 8-волновым. Тем не менее, он часто используется в строительных работах при укладке кровли промышленных зданий. Этот вид шифера имеет большую толщину и большую прочность. Ученые и экологи уже не первый год ведут споры о вреде компонентов асбестоцементного кровельного материала, но на просторах России купить его можно в любом строительном супермаркете. Кстати, производить шифер начали еще в прошлом веке – с 1903 года!
Ныне технологии значительно отличаются от тех, что были 100 лет назад, да и помимо 8-волнового шифера стали изготавливать 7-волновой, а также 6-волновой шифер. Прочность и сравнительно небольшой вес позволяют и ныне этому материалу занимать лидирующие позиции среди кровельных материалов. По своим характеристикам профили отличаются шириной. Чем проще “рельеф” вашей кровли, тем шире могут быть листы и больше волны, и наоборот – чем сложнее выстроены стропила, тем удобнее будет работать с шифером меньшего формата. К тому же, выбрав верную ширину, вы в разы уменьшите количество отходов.
Шифер 8- и 7-волновой производится с высотой волны 40 мм, с шагом волны между гребнями 150 мм. Толщина такого листа стандартная – 5,2 мм или 5,8 мм. В отличие от вышеуказанных типов шифера, 6-волновой применяют зачастую для различных зданий и сооружений складского, производственного и сельскохозяйственного назначения. Размеры листа шифера 6-волнового следующие: высота волны в данном случае составляет 54 мм, а шаг между гребнями 200 мм. Толщина таких листов бывает также 2 видов – 6 мм и 7,5 мм. Стандартная ширина составляет 1125 мм. 6-волновой шифер превосходит по своим параметрам прочие виды – в первую очередь речь идет о высокой плотности, ударопрочности, возможности выдерживать большую нагрузку, а также по сроку эксплуатации – 50 лет, вместо 25, как у других профилей.
Рабочий размер шифера. 8-волновой шифер
Восьмиволновой шифер* - стандартный кровельный лист, который используется в строительстве в нашей стране уже более 60 лет. Он имеет симметричные кромки, требующие перекрытие листов на основании Высота волны такого профиля оставляет 40 мм и шаг волны 150 мм. Стандартная толщина составляет - 4,7; 5,2; 5,8 мм.
Облегченный восьмиволновой шиферный лист толщиной 4,7; 5,2 мм легче листа толщиной 5,8 мм, что снижает стоимость шифера и упрощает монтаж. При этом листы шифера с уменьшенной толщиной сохраняют все ключевые свойства этого продукта, и по прочности также превосходят другие кровельные материалы.
Восьмиволновые листы изготавливаются на современном оборудовании, что обеспечивает гладкую поверхность и точные геометрические размеры.
* Профиль 40/150 (СВ)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 8 - ВОЛНОВОГО ШИФЕРА
АССОРТИМЕНТ
8-волновой шифер выпускается как обычного серого цвета в неокрашенном варианте, так и в стандартных цветах: индиго (синий), зеленый, шоколад, оранжевый и красный. Окрашенный в заводских условиях, шифер более стоек к негативным воздействиям погоды. Покрытие без потери своих свойств держится до 6-7 лет.
ПРИМЕНЕНИЕ
Лист большей толщины применяется в регионах с высокой снеговой и ветровой нагрузкой. Более тонкий лист стоит применять в зонах умеренного климата. Листы восьмиволнового шифера преимущественно используют в жилом малоэтажном строительстве для покрытия крыш частных и многоквартирных домов, коттеджей, таунхаусов, нежилых построек (беседки, гаражи и пр).

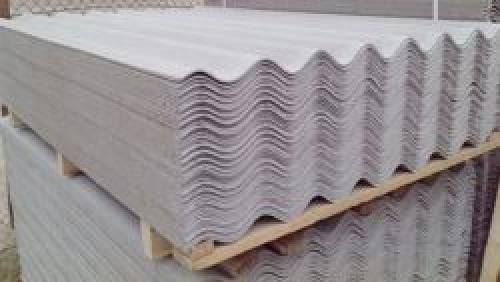

Размеры шифера 8 волнового. Сильные и слабые стороны 8-ми волнового шифера
Рассматривать эксплуатационные параметры кровельных материалов по отдельности непродуктивно. Каждый из них имеет свои особенности, связанные технологией и материалом изготовления, это совершенно разные покрытия как по физическим, так и по химическим параметрам. Что для одних считается недостатком, то у других числится неоспоримым преимуществом. С учетом такой ситуации, рассмотрим эксплуатационные свойства восьмиволнового шифера в сравнении с другими широко используемыми кровельными покрытиями, такие сравнения помогут узнать объективные, а не рекламные характеристики.
| Эксплуатационный параметр | Сравнительное краткое описание |
|---|---|
|
Стоимость | Среди всех кровельных покрытий дешевле бывают только рулонные для плоских крыш. Но они применяются лишь для ограниченного количества проектов зданий, большинство индивидуальных жилых строений имеют скатные кровли. Нужно понимать, что во время сравнения стоимости имеются в виду средние ценовые категории кровельных покрытий. Каждый вид имеет широкий разброс цен от самого дешевого эконом-класса до очень дорогих товаров премиум-класса. К примеру, качественная гибкая битумная черепица может стоить больше некоторых видов штучной черепицы, хотя по средним ценам последняя значительно дороже. |
Горючесть | Асбест используется для изготовления тепловой изоляции в различных электрических приборах, выдерживает нагрев до +1000С°, не поддерживает открытого огня. Раньше рекомендовался противопожарными органами для обустройства барьеров огня. Соответственно, и шифер не горит. Но это не значит, что после пожара листы останутся целыми. При изготовлении применяется цемент, во время нагревания он трескается, волнистый шифер разрушается и к повторному использованию непригоден. Среди кровельных покрытий горят все материалы, имеющие в своем составе битум. Об этом следует помнить и не обращать внимания на рекламные заявления некоторых производителей, что мягкая черепица отлично противостоит огню. |
Электропроводность | Этот показатель играет роль во время выбора метода защиты крыш от молний. Если для металлических кровельных материалов наличие молниеотвода прописано в требованиях строительных норм и правил, то для шифера такого требования не существует. В сухом состоянии это стопроцентный изолятор, в мокром шифер немного проводит электрический ток. |
Масса | По этому показателю волновой шифер проигрывает всем кровельным материалам, кроме некоторых видов штучной черепицы. Один квадратный метр листа 8-ми волнового шифера весит более 30 кг, что довольно много для стропильных систем. Вес кровельного покрытия обязательно нужно учитывать во время проектирования крыш, в большинстве случаев данные увеличения веса здания принимаются во внимание и при расчетах фундаментов. |
|

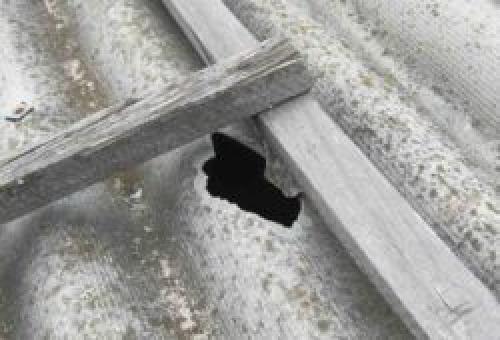

Физическая прочность | Шифер хрупкий материал, не выдерживает ударных нагрузок, после града средних размеров кровлю приходится полностью менять. По этому параметру он уступает всем используемым в настоящее время кровельным покрытиям. |
Технологичность | Работать с шифером сложно, он плохо режется, легко трескается, требует повышенной внимательности во время укладки. Кроме того, 8-ми волновой шифер очень тяжелый, монтаж требует больших физических усилий, что увеличивает риски травмирования кровельщиков. По параметрам технологичности шифер располагается на последнем месте среди остальных материалов. |
|
Длительность эксплуатации | В среднем шиферные крыши могут эксплуатироваться около пятидесяти лет, конечно, если нет механических повреждений из-за града. Длительность эксплуатации вполне конкурента даже среди самых современных и очень дорогих кровельных покрытий. |
