Надо отдать должное производителям, предлагающим сегодня печи для бань и дымоходы к ним, в которых уже учтены меры безопасной эксплуатации. Это так называемые сэндвич трубы. То есть это конструкция, которая собой представляет труба в трубе, а между ними уложен теплоизоляционный материал. Обычно минеральная вата или полиуретан.

То есть сам печной дымоход собой представляет два вида труб: одинарная и сэндвич. Первая устанавливается в помещении бани, вторая прокладывается через проем перекрытия, холодное чердачное помещение с выходом на улицу, то есть через кровельный материал. Таким способом решаются сразу две задачи:

• Защита перекрытия от нагрева .
• Защита от образования конденсата внутри дымохода, который негативно влияет на металл за счет образования очагов коррозии.

На фото ниже как раз показан именно такого типа дымоход, который проложен сквозь конструкцию перекрытия в бане.

Сэндвич-дымоход, проходящий сквозь перекрытие Источник stroyfora.ru

Теперь о выходе дымохода в бане через крышу.

Как провести трубу через кровельный материал

Еще совсем недавно это было связано с использованием бетонных растворов, которым заполняли свободное пространство между дымоходной трубой и кровельным покрытием. Таким образом создавалась герметичная прослойка, и решался вопрос крепления трубы. Сегодня этими способами уже никто не пользуется.

Оптимальный вариант – это установка на крыше специальных колпаков, изготовленных из жаропрочного гибкого и эластичного пластика. Это устройство надевают на торчащий из кровельной конструкции дымоход и крепят к кровле саморезами. В конструкции колпака есть поля, которыми он прижимается к кровельному материалу, создавая герметичное примыкание. Именно в поля и вкручиваются крепежные изделия, под которые в заводских условиях сделаны монтажные отверстия.

Дымоход в бане из стальной трубы. Как правильно сделать дымоход для бани — виды и особенности дымоходных каналов из различных материалов

Наиболее сложным при строительстве бани является монтаж дымохода. Люди, не имеющие соответствующего опыта, предпочитают заказывать готовые дымоходы для банных печей, благо на современном рынке имеется масса различных вариаций подобной продукции.

Тем не менее труба для бани может быть изготовлена и установлена самостоятельно, в этом нет ничего сложного, главное – правильно определиться с материалом и действовать в соответствии с инструкциями, представленными ниже.

Трубы для бани имеют массу классификаций. Например, в зависимости от месторасположения они могут быть внешними и внутренними. Первые монтируются вне помещения, что позволяет высвободить немалое количество пространства и частично исключить возможность получения ожогов.

Такие трубы для бани имеют и существенный недостаток: вы в буквальном смысле будете протапливать улицу.

Дымоходные трубы для бани, расположенные внутри помещения, следует монтировать особо тщательно, соблюдая все правила. Монтаж дымохода в бане, произведенный с малейшими нарушениями, может являться причиной серьезных последствий: начиная от возгорания и заканчивая удушьем.

Не менее распространенной является классификация, опирающаяся на материалы, из которых изготавливаются дымоходы для бани. В нее включены следующие виды дымоходных каналов:

• кирпичные;
• модульные из нержавеющей стали, имеющие один или два контура;
• гофрированные;
• керамические;
• полимерные и т. д.

Ниже описаны все виды дымохода бани. Помимо этого имеется масса полезной информации, которая наверняка облегчит монтаж конструкций.

Виды дымоходов и требования предъявляемые к ним

Дымоход для банной печи должен соответствовать ряду требований. Малейшее несоответствие может стать причиной слабой тяги. Поэтому выполняя устройство дымохода в бане, следует обращать внимание на следующие факторы:

• Лицевая сторона трубы не должна иметь повреждений. Следствием этого может стать чрезмерное образование конденсата.
• Внутренняя поверхность должна быть гладкой. Различные неровности поспособствуют быстрому накоплению сажи и гари.
• Дымоход в бане своими руками или с привлечением специалистов обустраивается не только в вертикальной, но и в горизонтальной плоскости. Благодаря этому, тепло в буквальном смысле не вылетает в трубу, при этом каждая горизонтальная составная часть дымоходного канала не должна иметь длину свыше 1000 мм. В противном случае тяга будет слабой.
• Дымоходы для банных печей, монтируемые через перекрытия, в обязательном порядке должны оснащаться противопожарными конструкциями. Например, стальные и керамические дымоходы размещаются в специальных коробах.
• Решая, как установить трубу в бане – через потолок или стену, не в последнюю очередь следует задумываться о диаметре трубы. Он напрямую зависит от мощности печи и, как правило, варьируется в пределах от 100 до 350 мм.
• Часть дымоходного канала, расположенная вне здания, должна быть выполнена из прочных долговечных материалов, способных сопротивляться агрессивному воздействию окружающей среды (дождю, ветру, снегу и т. д.). В большей мере это касается труб, установленных вне помещения. В такой ситуации труба в бане через потолок и крышу имеет больше преимуществ, ведь вне помещения находится лишь ее малая часть.

Проход дымохода через шиферную крышу. Раствор из цемента с асбестом

Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.

Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.

А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:

1. Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
2. Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
3. Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
4. Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
5. Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.

Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.

Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.

Во-вторых, налепленный на трубу раствор смотрится некрасиво. Если речь идет о бане или хозяйственной постройке, то это может не иметь значения, но герметизация дымовой трубы на крыше дома — совсем другое дело.

В-третьих, узел получается не очень надежным. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы крыша потекла при первом же дожде. Но даже при соблюдении технологии срок службы соединения вряд ли превысит 15 лет. Опять-таки это допустимо для бани, но не для крыши основного дома.

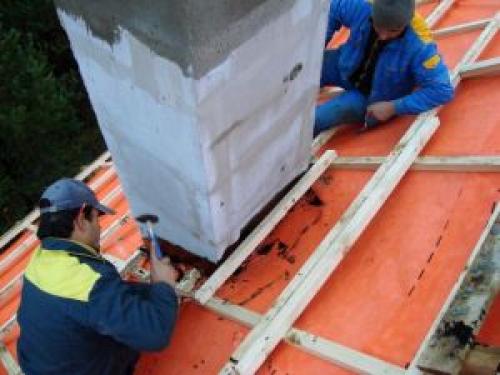

Проход дымохода через крышу из профнастила. Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваютсяконтуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции.  Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

• Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
• Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

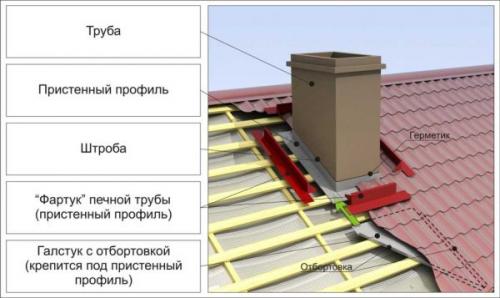

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

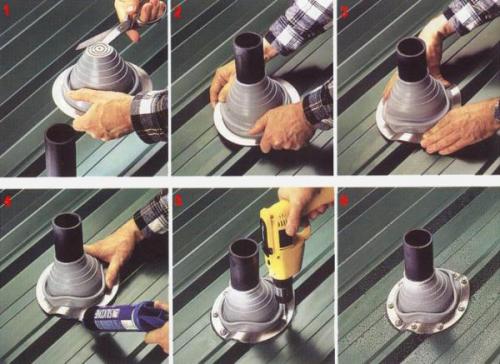

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.



Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!

Дымоход через крышу своими руками. Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

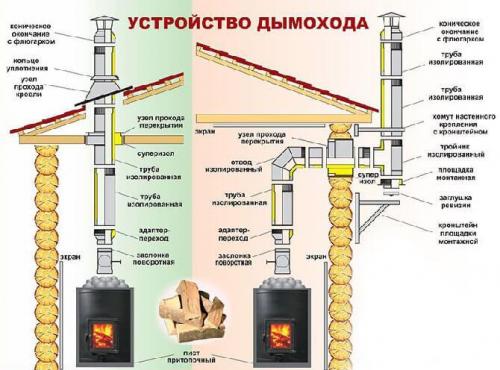

Как сделать дымоход в бане через потолок. Виды дымоходных труб для бани

Дымоход для бани выбирается в зависимости от материала печи – с металлическими каменками монтируют стальные и сэндвич-конструкции, иногда встречаются старые асбоцементные. Каменка для бани обычно небольшая, вместе со стальными печками не используют ни кирпичные, ни керамические дымоходы. Исключение – если в баню переделывают старый домик с кирпичной трубой по центру.

К печкам из кирпича допускается установка дымоходов любого типа: кирпичные, сэндвич, керамика, стальные, асбоцементные. Кирпичные конструкции более громоздкие, для них чаще применяют кирпичные либо керамические трубы. Но и на них можно установить стальные утепленные трубы или сэндвич-конструкции. Довольно серьезный недостаток кирпичных и керамических труб в том, что они требуют стационарного фундамента.

Для бани практична установка именно стальных каменок – они быстрее нагреваются, быстрее отдают тепло камням, воде в нагревательном баке, самому помещению бани. Баню используют нечасто и не очень долго, поэтому именно металлические конструкции оптимально удовлетворяют требованию быстрого разогрева каменки и помещения бани.

Металлические трубы в бане легче вывести вверх через потолок и крышу, к тому же их можно использовать для дополнительного обогрева. Баня обычно не требует длительного обогрева, в установке современных печей длительного горения необходимости нет. После банных процедур баню нужно просушивать – еще некоторое время баньку подогревают горячие камни (у них очень большая теплоемкость) и горячий бак с водой.

Итак, типы дымоходов для бани:

1. Коренные с собственным отдельным фундаментом, обычно кирпичные или керамические.
2. Насадные. Дымоотвод вертикально «насаживается» на выходной патрубок. Выше конструкции обычно подвешивают на стену.
3. Встроенные в несущие стены. Типичный пример – установка дымохода в стене старых небольших домов и летних кухонь с печным отоплением.
4. Подвесные. Легкие сэндвич-трубы обычно подвешивают к стенам дома.
5. Сейчас начали применять коаксиальные дымоходы – «шидель», или «труба в трубе». Отходящие газы нагревают воздух, поступающий в камин или котел. Типичный пример – горизонтальные трубы для газовых котлов. Вертикальные коаксиальные конструкции применяют для больших отопительных агрегатов, в банях обычно не используют. В большинстве случаев тепло отходящих газов стараются передать воде в нагревательном баке или камням в каменке.

Дымоходы для бани бывают из следующих материалов (материалы определяют их конструкцию):

1. Кирпичные. Применяют редко, иногда используют готовые встроенные дымоходы от демонтированных печек. В кирпичный короб требуется установка короба из нержавеющей стали. Старые кирпичные борова на чердаке и над поверхностью крыши необходимо утеплить.
2. Керамические. Нужен фундамент, для каменок в бане применяют редко.
3. Асбоцементные. Установка новых асбоцементных труб нежелательна, но иногда встречаются старые дымоходы из асбоцементной трубы. По возможности их нужно заменять современным сэндвичем.
4. Стальные. Иногда монтируют однослойные трубы с самодельным утеплением, но это уже прошлый век. Лучше переплатить и смонтировать качественные трехслойные сэндвич-дымоходы.

Дымоход в бане из обычной трубы. Дымоход в бане: конструкция, схема и установка дымохода банной печи

Дымоход — вертикальная инженерная конструкция, установленная внутри или снаружи бани. Предназначен для отведения продуктов сгорания топлива в атмосферу путём естественной или принудительной тяги. Правильная установка — гарант бесперебойной работы всей теплогенерирующей банной системы.

Виды дымоходов

Для производства дымоходов используются различные материалы. Выбор конкретного варианта зависит от технических и финансовых возможностей. Наиболее часто их делают из:

Из кирпича

Кирпич — отличный теплопроводник, а дымоход, выполненный из него, ещё на протяжении долгого времени по окончанию топки сохраняет тепло. К его явным преимуществам относятся безопасность и эстетичный внешний вид. Также пропадает необходимость в монтаже противопожарного узла, поскольку кирпич — негорючий материал, обладающий толстыми стенками. Однако минусов тоже достаточно:

1. Массивность. Кладка из кирпича имеет тяжёлую массу, что требует наличия прочного бетонного основания бани, глубоко погружённого в грунт.
2. Несовместимость. Современные бани наиболее часто оборудуют металлическими печами , с которыми кирпичный дымоход несовместим. Чтобы их соединить, вытяжную конструкцию выкладывают отдельно, после чего соединяют с топкой посредством трубоотвода.
3. Монтаж. Работа с кирпичной кладкой — сложный процесс, требующий определённых навыков. Важно знать, как правильно заделывать швы во избежание просачивания дыма через них.

Установка кирпичных дымоходов целесообразно в банях, выполненных из этого же материала. Тогда вся конструкция получится прочной и функциональной.

Из керамики

По техническим характеристикам керамика очень схожа с кирпичом: не подвергается воздействию высоких температур, влаги, кислотных и щелочных растворов. Однако керамические конструкции имеют круглое сечение, а гладкость материала исключает скапливание пыли и мусора на их поверхности.

Имеются и недостатки:

• относительная дороговизна;
• необходимость заливки фундамента;
• «съедание» полезной площади парилки.

Внимание! В соответствии с разновидностью наружных блоков дымоходы из керамики бывают одно- или двухканальными. Практичность такой конструкции трудно переоценить в случае соединения системы дымоотведения с двумя печами . Такое решение актуально в просторных банях большой площади с нескольким количеством изолированных помещений.

Из стекла

Стекло — универсальный и надёжный вариант. Его жаростойкость и ударопрочность находятся на очень высоком уровне. Однако важно учитывать высокую стоимость материала и работ по его последующей установке.

Из асбеста

Дымоходы из асбеста монтируются исключительно снаружи бани, поскольку из материала при нагревании выделяются токсичные вещества. В таком случае установка требует дополнительного использования стальных переходников, соединяющих вытяжку с топкой.

Дешевизна асбеста объясняется его коротким сроком службы. Он быстро впитывает влагу, которая при минусовых температурах имеет свойство к расширению с последующим разрушением всей конструкции. Помимо этого, стенки с лёгкостью накапливают сажу, очищение которой весьма проблематично и губительно для всей системы дымоотведения.

Из стали

Наиболее прочный и практичный материал. Для изготовления дымоходов обычно используют:

1. «Чёрное» железо

С целью экономии можно выбрать «чёрное» железо, являющееся разновидностью стали. Низкая стоимость не лишает материал основных технических опций:

• прочности;
• устойчивости к огню и механическим воздействиям;
• высокого уровня теплоотдачи;
• длительного эксплуатационного срока.

Среди минусов важно отметить:

• тяжёлая масса;
• уязвимость к коррозии;
• сложность монтажа.

Обратите внимание! Стальные дымоходы из «чёрного» железа — отличный вариант для металлических печей , выполненных из толстого листового материала.

Источник: https://detali-interera.ru-land.com/stati/ustanovka-dymohoda-v-bane-cherez-potolok-i-kryshu-pravila-bezopasnosti

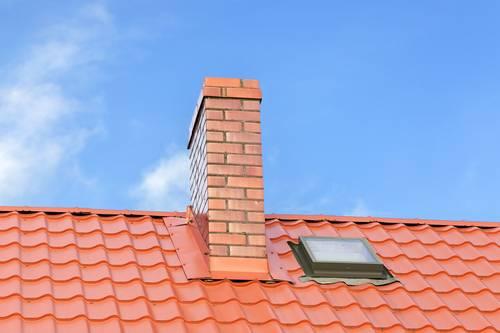

Проход дымохода через крышу из металлочерепицы. Вывод трубы дымохода через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, сделанная из рабочего кирпича или бетона и установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
• При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
• Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

• Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.
• Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату .

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

• Квадратный или прямоугольный выход.
• Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

1. Монтаж внутреннего фартука до укладки покрытия.
2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

• Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
• По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
• Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
• Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
• Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
• Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
• Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.
