Кладка в четверть кирпича. Допустимое применение кладки блоков на ребро и возможные риски

01.01.2020 в 03:14

Кладка в четверть кирпича. Допустимое применение кладки блоков на ребро и возможные риски

Кладка в четверть кирпича. Допустимое применение кладки блоков на ребро и возможные риски

Кладка кирпича на ребро (узкую длинную часть блока) допустима не во всех случаях

Важно: кладку кирпича на ребро профессионалы могут называть еще кладкой в четверть кирпича. Таким образом, стена, выложенная на ребро, называется стеной в четверть кирпича.

Ясно, что монтаж кирпичных блоков на ребро существенно экономит расход материалов и времени на выполнение работ. Однако подобное устройство стены делает её плоскость слишком тонкой, что влияет и на вертикальную ровность, а также на несущую способность стены (перегородки). Именно поэтому кладку на ребро допустимо использовать лишь в таких случаях:

  • Устройство внутренних перегородок в доме или квартире при перепланировке. В этом случае необходимо обязательное армирование и дополнительное крепление перегородки к несущей стене анкерами. Их монтируют в каждый 2-3 ряд кирпичной кладки. Кроме того, подобные перегородки выстраивают до заливки стяжки, которая впоследствии сыграет роль своеобразного фиксатора для основания стены.
  • Возведение декоративных низких перегородок под облицовку плиткой в ванной, кухне, душевой и пр.
  • Монтаж многослойных стен, если предусмотрена кладка двух-трех слоёв кирпича. Обязательное армирование вперевязку в этом случае должно быть.
  • При облицовке стен дома, печи, камина и пр.

Важно: при укладке кирпичного блока на ребро следует строго контролировать вертикальную ровность стены. Допустимое отклонение по высоте относительно основания может составлять 1 см.

Межкомнатные перегородки кирпич на ребро. Подготовка к работе и необходимый инструмент

Рекомендуемая марка цемента для кладки узкой перегородки или стены — M 400. Портландцемент этой марки способен значительно усилить несущую способность конструкции.

Материалы и инструменты:

  1. Цемент M 400, известь гидратная, очищенный песок, вода (соотношение 1:2:9:3). Чтобы получить максимально надежную стену, можно добавлять суперпластификаторы.
  2. Кельма, шпатели, мастерок.
  3. Резиновая или деревянная киянка, строительный и печной молоток, расшивка.
  4. Строительный уровень, отвес, рулетка, прави́ло.
  5. Порядовка, маркерный шнур.
  6. Шаблон для выкладывания углов.
  7. Болгарка, скобы и промежуточные маяки.

Постоянный визуальный контроль за ровностью кладки ведется при помощи причалки — натянутого шнура. Без опыта строительства рекомендуется использовать причальную доску. Возведение перегородки на ребро проводят в перевязку — верхний кирпич смещается относительно нижнего на 1/3 или 1/2 длины изделия. Все швы, и вертикальные, и горизонтальные обязательно заливаются раствором полностью.

Толщина растворного шва не должна превышать 1 см, поэтому песок заранее просеивается, цемент после длительного хранения тоже, вода должна быть чистой, а известь гашеной. Консистенция раствора должна напоминать не слишком густую сметану. При наклоне мастерка смесь должна медленно сползать с лезвия, а не падать куском и не стекать. Итак, для приготовления раствора необходимо смешать песок, цемент и известь в соотношении 9:2:1. Перед добавлением воды сухая смесь тщательно перемешивается, лучше строительным миксером.

При добавлении суперпластификатора его предварительно разводят водой объемом не более 1% от объема цемента. Готовую жидкую добавку следует добавлять в раствор небольшими порциями, после добавления последней порции смесь перемешивают 5–8 минут.

Немного дороже выйдет строительство перегородки с применением готовой сухой строительной смеси, например, СМ-11 или СМ-12, но раствор будет пропорционально выдержан, и в нем уже будут все необходимые добавки и пластификаторы, останется только добавить воды. Как цементно-песчаный раствор, так и строительную заводскую смесь нужно замешивать в таком объеме, который можно израсходовать за 2-3 часа работы, иначе раствор начнет загустевать и утрачивать свои скрепляющие свойства.

Кладка кирпича на ложок. Стороны керамического кирпича

Стороны кирпича имеют собственные названия. Зная их, можно ориентироваться в процессе работы, разбираться в типах построек и пользоваться специальной справочной литературой, даже не имея строительного образования и опыта в работе такого рода.

Кладка в четверть кирпича. Допустимое применение кладки блоков на ребро и возможные риски 01

Для правильной и прочной постройки дома, необходимо знать название сторон кирпича.

Как называются стороны кирпича

Каждая из граней керамического блока имеет собственное название. Они сложились традиционно и закреплены в государственных стандартах, в частности, в ГОСТ 530-2012. Согласно документам, каждая из поверхностей, которых у этого стройматериала имеется три, называется:

  • постель;
  • ложок;
  • тычок.

Уже по этим прозвищам можно представить себе, о чем идет речь. Грани также имеют закрепленные государственными стандартами размеры:

  • длина — 250 мм;
  • ширина — 120 мм;
  • высота — 65 мм.

Некоторые производители выпускают блоки, отличающиеся от этих показателей. При увеличении высоты до 88 мм изделие называют полуторным, а с величиной в 138 мм — двойным. Нормативное же определение имени для каждой из сторон выглядит следующим образом.

Размеры кирпича.

Постелью называется рабочая сторона монолита из обожженной глины, которая в пространстве располагается параллельно основанию кладки. Она имеет самую большую площадь поверхности, для стандартного блока эта величина равняется: 250х120=30000 кв. мм.

Строители различают верхнюю и нижнюю постели, положение которых определяется тем, как уложен кирпич в стене (нижняя — внизу, верхняя — сверху).

Ложком называют сторону, которая расположена перпендикулярно постели. Ее площадь является второй по величине из размеров поверхностей монолита и составляет: 250х65=16250 кв. мм.

Тычком названа самая маленькая поверхность керамического блока. В пространстве эта грань располагается перпендикулярно и к постели, и к ложку. Площадь тычка самая маленькая, она составляет всего: 120х65=7800 кв. мм.

Как грани связаны с толщиной стен

В процессе строительства жилых и хозяйственных объектов используют разные типы кладок , дающие, соответственно, различную толщину стен. Она определяется в зависимости от того, какая из граней используется в качестве основы для кирпичных стен.

Если опорной стороной является:

  • постель, толщина считается «в кирпич»;
  • ложок, толщину называют «в полкирпича»;
  • тычок, толщина считается « в четверть кирпича ».

Это легко проверить, поскольку половина ширины самой большой из граней керамического блока приблизительно равна длине ложка: 250/2=125 мм. А площадь постели почти вместит в себя 4 пощади тычка: 65х4=260 мм.

Стены толщиной в кирпич являются самыми распространенными типами монтажа блоков при строительстве домов и других объектов. В полкирпича располагаются внутренние простенки, не несущие основной нагрузки, а также карнизы.

Однако не только на толщине вертикальных плоскостей сказываются размеры граней. Различные типы кладок получили свои названия от сторон керамических монолитов.

Как названия сторон влияют на типы кладки

При возведении кирпичных стен используют различные варианты расположения керамических блоков относительно друг друга.

Формы керамического кирпича.

Они могут лежать на постели вдоль стены, а могут быть уложены поперек ее продольного сечения.

Самыми распространенными кладками считаются:

  • ложковая;
  • тычковая.

Свои названия они получили в зависимости от того, какая из граней глиняного параллелепипеда направлена наружу кладки.

В ложковом типе, соответственно, эта сторона развернута наружу, в тычковом же срезу вертикальной плоскости параллелен тычок.

В случае если вертикальная плоскость состоит из нескольких рядов, перпендикулярных друг другу, наружная (верхняя) линия блоков называется верстой. Если постройка предполагает наличие двух верст, с наружной и внутренней стороны стены, то лицевую называют наружной верстой, а тыльную — внутренней.

Ряд кирпича, расположенный между верстами, получил название забутки.

Для увеличения надежности стены и лучшего сцепления строительных материалов каменщики перевязывают ряды между собой. Это означает, что при укладке версты ложковым рядом делаются смещения в половину ложка от начала ряда.

Надежным также считается тип монтажа строительных материалов, в котором через каждый ряд чередуются ложковая и тычковая типы кладки. Они создают надежную перевязку, и их используют при постройке наружных несущих плоскостей.

//www.youtube.com/watch?v=1s8NrK7dIdE

Зная связанную со сторонами кирпича терминологию, домашний мастер будет легче ориентироваться в специальной литературе и использовать на практике почерпнутые из справочников знания.

Четверть кирпича это сколько. Кладка в четверть кирпича

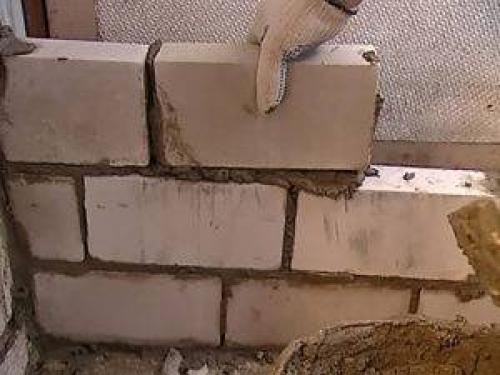

Кладка в четверть кирпича. Допустимое применение кладки блоков на ребро и возможные риски 02Красный и белый кирпич — пожалуй, самый старый из известных стройматериалов, кроме дерева и камня. В средней полосе России кирпичные дома занимают около 50% существующего частного жилья, одно- или многоэтажного. Для индивидуальных застройщиков-любителей представляют интерес способы кладки кирпича при строительстве своего дома или долговременных хозяйственных построек. Схем укладки существует много, и одна из них, применяемая во многих случаях — кладка кирпича на ребро. Этот метод применяется как при кладке внутренних перегородок, так и при возведении наружных стен разной толщины.

Кирпич, которым выкладывают стены строительных объектов, может быть полым или с пустотами внутри — пустотелым. По показателям прочности бывает усиленный, обычный, керамический, силикатный. В строительстве широких несущих стен кирпич укладывается на постель (широкая сторона изделия), но, если расчеты теплопроводности показывают, что ширина наружных стен дома может быть у́же, чем при кладке в два, два с половиной или в три кирпича, то можно использовать схему, при которой один ряд выкладывается в четверть кирпича, то есть, возможна кирпичная кладка на ребро (на ложок).

Где используется кладка на ребро

Профессиональные строители не используют правильное название метода — кладка в четверть кирпича. Вместо этого говорят — кладка на ребро, и стена, поднятая таким способом, называется «стена в четверть кирпича». Для справки: постель — длинная сторона кирпича, ложок — длинная узкая сторона кирпича, тычок — короткая узкая сторона изделия.

Где бы ни применялась кладка кирпича на ребро, в перегородках или наружных стенах, она существенно экономит и стройматериалы, и время, и трудозатраты. Недостаток, явно проявляющийся при таком способе кладки, виден на возведении внутренних перегородок. Необходимо тщательно контролировать вертикальность кладки, отклонение по горизонтали также легко можно пропустить в силу того, что стена строится быстро, так как укладывается высокой стороной по вертикали, а кирпич имеет сравнительно небольшие размеры. В таких условиях пропустить проверку уровнем и отвесом двух-трех кирпичей на ровность кладки означает возможное отклонение. Поэтому чаще всего кладка в четверть кирпича применяется там, где легче, а именно:

  1. При возведении внутренних межкомнатных перегородок, при перепланировке или пристраивании помещения к частному дому. Кладка в один ряд и в четверть кирпича требует периодического армирования стены – через 3–4 ряда между кирпичными рядами прокладывают арматуру, которая в торцах перегородки крепится анкерами к несущим стенам. А также, если перегородка обустраивается на готовом полу, то под ней пол нужно убрать, а после поднятия стены залить основание бетонным раствором до уровня существующего пола.

  2. При строительстве перегородок декоративного назначения, невысоких и коротких. Например, для защиты пространства под ванной, в качестве перил в частном доме, и т.д.
  3. В несущих стенах, если расчеты требуют соблюдения точной толщины стены, а кладка в полкирпича или в кирпич невозможна. Такие мощные конструкции также строятся с использованием армирования через 3–4 ряда, но не только по длинной стороне, а и поперек, там, где уровни кирпичей совпадают.
  4. При декорировании стен дома облицовочным кирпичом. Кроме армирования по рядам, используется армирование поперек, в котором штыри с одной стороны закладываются в четвертную стену, а другой стороной вбиваются в готовую несущую стену дома.

Кладка кирпича на ребро снип. Кладка кирпича на ребро при строительстве дома

Кладка кирпича на ребро снип. Кладка кирпича на ребро при строительстве дома

Сегодня достаточно популярно строительство домов из керамических блоков, газо- и пенобетона, пользуются спросом каркасные технологии. Но и кирпичи также могут быть разными, полнотелыми, полыми, силикатными, керамическими, и все они до сих пор успешно используются для возведения жилых домов, хозяйственных построек и т.д.

Отличают привычную всем кладку «на постель» и на ребро. Которая применяется в особых случаях. Когда же необходимо обратить внимание на последний вариант? Можно ли класть кирпич на ребро и когда допустим такой вот вариант? Ответы дадут специалисты «ИнноваСтрой».

Когда может понадобиться кладка кирпича на ребро?

Подобный подход позволяет здорово экономить на материале при возведении перегородок или, к примеру, кирпичного забора. Стена получается такая же прочная, около 6,5 сантиметров в толщину, а вот блоков при строительстве будет задействовано гораздо меньше (до 25% материала).

Но и здесь бывают подводные камни. При неверной укладке, отсутствии определенных знаний и опыта возможно только ухудшить ситуацию: сами строительные работы будут проходить долго, да и прочностные характеристики здания могут значительно ухудшиться. Поэтому стоит обратиться к профессионалам своего дела «ИнноваСтрой», чтобы взвесить все «за» и «против» такой экономии.

Конечно, кладка кирпича на ребро позволяет прилично экономить на материале и работе. Но есть ситуации, когда такой способ возведения дома допускается:

  • Если планируется перепланировка помещений как в доме, так и в квартире. В таких случаях необходимо обеспечить дополнительное укрепление перегородки из кирпича на ребро, для чего используются армированные прутья, а также метод крепления к несущей стене анкерами. Такие приспособления используются где-то через 2 ряда кирпичной кладки, и это должно делаться до того, как будет происходить заливка стяжки (особый фиксатор для основания стены).
  • Когда планируется облицовка наружных стен дома, устройство камина либо печи.
  • При необходимости возведения так называемых «декораций» в ванных комнатах, душевых или кухнях. Это должны быть низкие перегородки из кирпича на ребро.
  • Если предполагается возведение многослойных стен (около 2-3 слоев), при этом не обойтись без перевязки армированием.

Решать, можно ли класть кирпич на ребро, могут только специалисты. В противном случае возможны не только непредусмотренные траты, но и подверженность огромным рискам, ведь здание может быть неустойчивым, хрупким, недолговечным.

Поэтому, прежде чем заказать строительство коттеджа и определить основные материалы для строительства, лучше прибегнуть к мнению профессионалов, выслушав их рекомендации и приняв важное решение.

  • Первоначально перед принятием решения такого типа укладки необходимо получить разрешения в определенных инстанциях. Это связано с тем, что несущая способность таких вот стен будет весьма сомнительна при неверном подходе. Поэтому стоит не только тщательно взвесить свое решение, но и получить тому документальное подтверждение, что технология подходит и не скажется на безопасности домочадцев.
  • Когда начинается кладка кирпича на ребро, важно первый ряд возводить из целых блоков, они не должны иметь малейших повреждений, сколов.
  • Кладка должна идти строго по гидроизоляции, приемлем только способ «вперевязку» (соотношение верхнего кирпича и вертикального шва между нижними элементами).
  • При работе необходимо четко контролировать вертикальную ровность стены – допускается отклонение касательно основания не более 1 см.
  • Важно придерживаться определенной последовательности, следуя правилам: укладка должна производиться четко на ребро, монтаж анкерных крепежей с сечением до 8 мм, соединяющих несущую стену и первый ряд кладки, аккуратное нанесение раствора, размещение остальных рядом по тем же принципам и согласно шнуру-причалке.
  • Для увеличения прочностных характеристик стены в кладочный раствор можно добавить немного извести. Качество работ и пластичность смеси станет гораздо лучше.
  • Важно учитывать, что недопустимо возводить стены в четверть кирпича высотой более 3 м и длиной 5 м.

Как положить кирпич на дерево. Кирпичная кладка на деревянный пол

При возведении многоэтажных частных домов часто используется комбинирование разнородных материалов, в особенности — кирпича и дерева. Обусловлено это тем, что подобное соединение значительно улучшает качественные характеристики постройки, обеспечивает хозяевам домашний уют и комфорт.

Как положить кирпич на дерево. Кирпичная кладка на деревянный пол

Особенности конструкции

Из-за разницы в плотности, влагостойкости и теплопроводности материалов комбинированное сооружение из дерева и кирпича предполагает наличие вентиляционного устройства между срубом и поверхностью стены. Так, для обеспечения конвективного движения воздуха возле пола необходимо проделать небольшие отверстия. Помимо этого, стоит учитывать, что кирпичная кладка создает нагрузку до 400 килограмм на 1 погонный метр фундамента, а деревянный сруб — максимум 150 кг.

Преимущества и недостатки

Кирпичная кладка в комбинации с деревянными брусьями позволяет:

  • уменьшить материальные затраты, так как строительный камень — дорогое удовольствие;
  • обеспечить длительную эксплуатацию;
  • снизить нагрузку, давление на основание;
  • обеспечить быстрое и менее затратное отопление помещения, так как дерево прогревается лучше кирпича.

Как положить кирпич на дерево. Кирпичная кладка на деревянный пол

Если гидроизоляция фундамента выполнена неправильно, то между деревом и кирпичной стеной будет сыро.

Кирпичная стена, возведенная на деревянном полу, имеет ряд недостатков. При нарушении технологии кладки обустройства фундамента с вероятностью в 90% на месте стыка материалов будет образовываться конденсат, поскольку дерево относится к материалам, подверженным гниению. Со скоплением лишней влаги разрушаются не только деревянные конструкции, но и цементный раствор, скрепляющий кирпичную кладку.

Способ кладки кирпича на деревянный пол

Возведение стен, перегородок из кирпича на деревянном полу нужно начинать с подготовки основания, поскольку дерево — довольно пружинистый материал, который может привести к разрушению сооружения. Если доски располагаются перпендикулярно задуманной кладке, следует пропилить необходимую выемку для кирпича. Поверх нее кладется новая лага. Если брусья располагаются параллельно задуманной кладке, в месте сооружения убирается 2—3 доски и снимается насыпь. При наличии подвала стена будет располагаться на потолке погреба. Если же подпола нет, для основания замешивается бетон.

Для предотвращения гниения деревянных досок необходимо обеспечить бетонному основанию гидроизоляцию.

После подготовки основы в перпендикулярных будущей конструкции стенах выбивают проемы (максимум 4) по 8 сантиметров вширь и максимум 40 см в длину. В полутора метрах от стен и в 2—2,5 сантиметрах от наружной стороны кладки располагают вертикальные подпорки, заклинивая нижнюю часть. Между ними прокладывается направляющая толщиной максимум в 3 см, шириной — 15. Горизонтальная доска должна быть на 5 сантиметров короче задуманной конструкции. На верхнем конце стоек располагают доски небольшого размера, вбивая в их наружную грань по одному гвоздю (не до конца). В сами подпорки забивают скобы. Далее к гвоздям привязывают тонкую веревку и перетягивают ее через зажимы в стойках, закрепляя на концах противовес. Гнезда в перпендикулярных стенах обильно увлажняют, по направляющей доске наносят 1 сантиметр раствора.

При кладке первого ряда каждый новый кирпич прижимается торцом с цементно-известковой смесью к предыдущему, выравнивается. При надобности швы дополняются строительной связкой. На последний камень в ряду раствор наносится с обоих торцов. Кирпичи, располагаемые в гнездах-проемах, полностью обрабатываются раствором в местах вкладывания. По завершении первого ряда направляющая доска поднимается выше так, чтобы одна из ее половин располагалась над кладкой. Подобные действия нужно продолжать до конца возведения. Кирпичи в последнем ряду смазываются раствором сверху и закладываются кирпичными осколками.

Кладка кирпича на ребро

Кирпичная кладка – это технологический процесс, который строго регламентируется СНиП. Все грани кирпича имеют свои традиционные наименования. Самые большие по площади стороны называют постелями, самые маленькие – тычками, а средние – ложками. Как следует из названия, кладка кирпича производится именно на постель. Производители кирпича просто не планировали, что кладка будет выполняться как-то еще. Из предположения, что кладка осуществляется на постель, родилось общепринятое измерение толщины стены в кирпичах: в полкирпича, в кирпич, в полтора кирпича и т.д. Причем под единицей измерения «кирпич» понимается его длина.

Кладка кирпича на ребро

Если сделать слишком пластичный раствор то он будет плохо удерживать воду, он растекается по кладке, кирпич ползет, кирпичная кладка деформируется.

Различают кирпич одинарный (65*120*250 мм) и полуторный (88*120*250 мм). Для стены из обоих типов кирпича официально допустимая нормативами минимальная ширина составит полкирпича, т.е. 120 мм. В этом случае достигается максимально экономичный расход материала: 52 кирпича/кв.м кладки.

Но ведь всегда хочется добиться еще меньшего расхода материала и меньшую площадь отвести под размещение стен. Возможно ли это? При соблюдении некоторых условий возможно.

Для непротяженных и невысоких перегородок, если на них не планируется дополнительная нагрузка, кирпич часто кладут на ребро, т.е. на ложковую поверхность.

Кладка кирпича на ребро

Кирпичная перемычка при кладке на ребро.

Такую кладку называют в ¼ кирпича.

Применяют этот метод для одинарного кирпича, т.к. в случае с полуторным экономия не стоит дополнительных усилий. Как правило, на ребро кладут красный одинарный глиняный кирпич, полнотелый или пустотелый. Таким способом выкладывают перегородки в санузлах, кладовых и т.п. Считается, что кирпич нормально лежит на ребре при длине перегородки до 3.5 метров и высоте до 2.5 метров. Кладка на ребро позволяет довести расход кирпича до 31 шт. на квадратный м стены. Ширина перегородки вместо 120 мм составляет 65 мм без отделочных слоев.

Видео кирпичная кладка стен ванной комнаты.
