Существует четыре основных вида асбестоцементных листов для кровли:

Плоский

6-волновой

7-волновой

8-волновой

Плоские изделия применяются при возведении перегородок и устройстве крыш, а волновые – это исключительно кровельный материал. Технология их производства и состав едины, различаются они только профилем в поперечном сечении.

Плоские шиферные листы

ГОСТовский размер плоского шифера в миллиметрах – это плиты 2500х1200, 3000х1200, 3000х1500, 3600х1200 и 3600х1500. Типовая толщина у них – 6, 8 и 10 мм. Вес такого асбестоцементного листа колеблется от 38 до 115 кг.

Волновой материал по ГОСТу изготавливается в двух вариантах с указанием в маркировке «40/150» или «54/200». Первая из цифр перед косой обозначает высоту волн в миллиметрах, а вторая – их шаг. Все подобные асбестоцементные листы имеют длину в 1750 мм. Это общий стандарт. Параметры в размерах отличаются только по количеству воле, толщине и ширине.

6-волновой вариант относится ко второй категории «54/200» и выпускается с толщиной 6 либо 7,5 мм. Соответственно вес этого волнообразного листа – 26 либо 35 кг. А ширина в обоих случаях – 1125 мм.

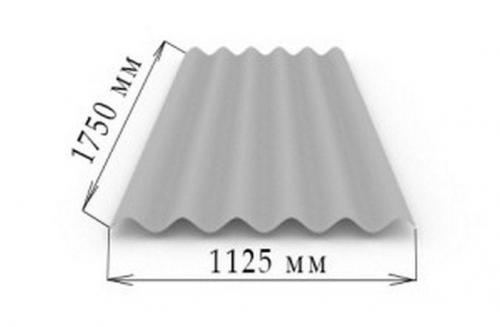

Размеры 6-волнового листа

7-волновое изделие имеет профиль типа «40/150». Толщина его – 5,8 мм. Ширина этого асбестоцементного полотна 980 мм. А вес шифера с семью волнами в сечении – 23,2 кг.

8-волновой лист также относится к категории «40/150». Размер этого вида материала по ширине и толщине – 1130х5,8 мм. Вес листа восьмиволнового изделия из асбестоцемента – 26,1 кг.

Размеры 7 и 8 волнового листа

Помимо ГОСТовского формата шифер также выпускается по заводским ТУ. Здесь габариты у листов бывают самые разные. Каждое предприятие сейчас самостоятельно решает какой товар на рынке будет более конкурентоспособным.

Чем больший объем осадков будет выпадать на крышу, тем более толстый волновой шифер следует для нее покупать. При самостоятельном монтаже проще всего работать с семиволновыми элементами этого кровельного покрытия. По размеру листы эти самые маленькие и имеют наименьший вес среди аналогов.

Зная сколько весит он конкретной марки, можно без проблем подсчитать общую массу пакета для организации перевозки этого стройматериала. Для подъема материала на крышу требуется минимум двое рабочих. В одиночку тяжелые листы волнового или плоского изделия поднимать сложно и не рекомендуется. Если работать предстоит самостоятельно одному, то лучше поискать иной стройматериал для обшивки кровли. Масса и размер листа ондулина в этом случае окажутся более сподручными.

Таблица размеров шифера

Вид	Длина	Ширина	Толщина	Шаг волны	Вес	Цена, от
6-волновой	1750 мм	1125 мм	6/7,5 мм	20 см	25/35 кг	200 руб.
7-волновой	1750 мм	980 мм	5,2/5,8 мм	15 см	18-23 кг	120 руб.
8-волновой	1750 мм	1130 мм	5/5,2/5,8 мм	15 см	20/20,6/26 кг	200 руб.

Рассчитывая необходимое для крыши количество рассматриваемого материала, следует ориентироваться не на общие его размеры в маркировке, а на рабочие. Каждый лист волнового листа накладывается на предыдущий со смещением внахлест. Поэтому на раскрой и смещение потребуется около 15–20% от площади покрываемой кровли.

Волна с одного края шиферного листа перекрываемая, а с другого – перекрывающая. Высота первой всегда на несколько миллиметров ниже второй, чтобы обшивка кровли при монтаже ложилась ровно без перекосов.

Выбирать асбестоцементный кровельный материал лучше всего неокрашенный стандартного серого цвета. Добавленные при производстве в состав пигменты немного снижают прочностные характеристики изделия. Практичней потом уже покрытую кровлю покрасить в нужный колер краской.

Защитная покраска увеличивает эксплуатационный срок и улучшает общий вид шиферного покрытия. Первый слой краски наносится на листы из асбестоцемента еще до монтажа. Затем уже после завершения обшивки крыши оные покрываются еще на раз.

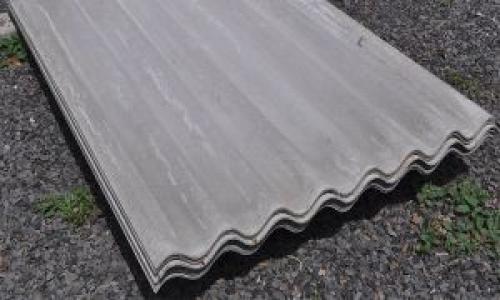

Рабочий размер шифера.

Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как

асбоцементный лист , но название «шифер» прижилось уже давно и менять его нет смысла.

Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.

В качестве покрытия для крыши используется только волновой , он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.

Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.

Технические характеристики волнового шифера

Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:

1. Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
2. Хризотил-асбест. (10-20%).
3. Вода.

ВАЖНО!

Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент . После затвердевания массы получается прочный и твердый листовой материал.

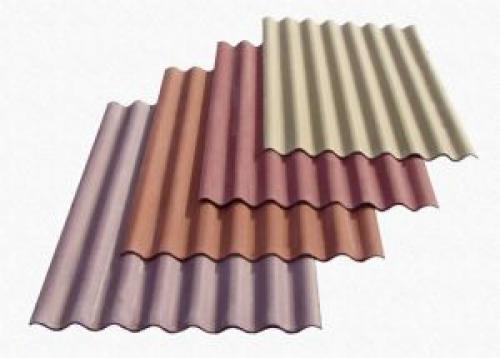

Традиционно выпускается материал светло-серого естественного цвета , но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.

Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.

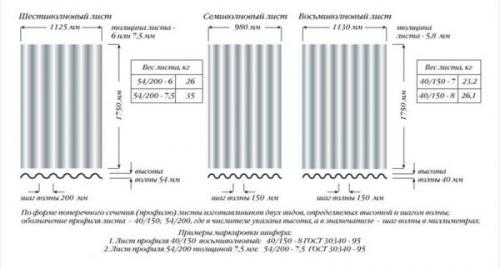

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

1. 40/150 — высота волны 40 мм, длина волны — 150 мм.
2. 54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

Размеры по ГОСТу

Шифер 8 волновой размер листа:

• Ширина листа — 1130 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

• Ширина листа — 980 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

• Ширина листа — 1125 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

• Листы шириной 680 мм;
• длина — 1120 мм;
• толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Усиленный

Профиль с маркировкой ВУ , предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм , ширина листа 1000 мм, длина — до 2800 мм.

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Количество волн

Количество волн уже определено названием — 7-волновой и8-волновой.

В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.

При этом, его полезная площадь меньше, чем у 8-волнового , так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Сколько весит шиферная кровля

Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.

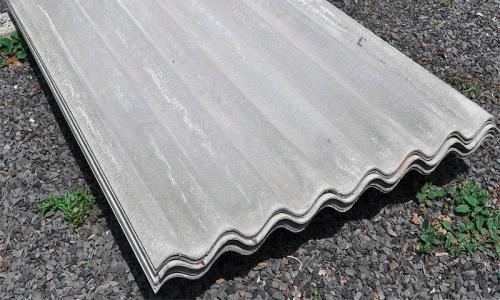

Размер шифера 6-волнового старого образца. Характеристики волнового шифера

Волнистый шифер чаще всего применяется в кровле. Размеры листа волнистого шифера зависят от его типа. Сегодня выделяют 2 типоразмера профиля:

• 40х150. У таких листов высота одной волны составляет 4 см, а длина между волнами – 15 см.
• 54х200 с высотой гребня 5,4 см и расстоянием между ними в 20 см.

Общие характеристики и габаритные размеры шифера волнового:

Общие параметры листов	Типоразмер	Допустимые отклонения (мм)	Вес 1 листа в кг
	40х150	54х200
Длина (мм)	1750	1750	15
Ширина (мм)
6-волновой		1125	+10/-5	26/35
7-волновой	980		+10/-5	23,2
8-волновой	1130		+10/-5	26,1
Толщина (мм)	5,8	6,0; 7,5	+1/-0,3
Высота одной волны
Рядовая	40	54	+4/-3
Перекрывающая	40	54	+4/-5
Перекрываемая	32	45	+4/-6
Ширина перекрывающей кромки (1)	43	60	7
Ширина перекрывающей кромки (2)	37	65	—
Расстояние между волнами (шаг)	150	200	—

Важно обратить внимание не только размер волнистого шифера, но и на вес панели. Он будет зависеть в первую очередь от количества волн, а также от толщины самого шифера.

Профиль 40х150 имеет такой вес:

• 7-волновые – 23,2 кг;
• 8-волновые – 26,1 кг.

Другой тип профиля (54х200) имеет немного больший вес: 7 волн – 26 кг, 8 волн – 35 кг.

Важно! Часто в расчет берется не вес одного листа, а вес 1 кв. м шифера.

Для чего нужно знать точный вес кровельного материала? Дело в том, что листы шифера довольно тяжелые и сами по себе сложные в установке. Кроме того, в наших регионах часто важно приплюсовать к весу листов еще и вес осадков (дождя или снега). Это позволит правильно рассчитать общую нагрузку на кровлю.

В нижеуказанной таблицы подробно рассмотрен вес листа волнового шифера – 1 листа и 1 кв.м:

Размер листа и количество волн	Вес одного листа (кг)	Вес 1 кв.м кровельного материала (кг)
1750х1135х5,2 мм, профиль 40х150, 7 волн	18,5	9,487
1750х1135х5,2 мм, профиль 40х150, 8 волн	20,6	10,4
1750х1135х5,8 мм, профиль 40х150, 7 волн	23	11,8
1750х1135х5,2 мм, профиль 40х150, 8 волн	26	13,35
1750х1135х6 мм, профиль 54х200, 8 волн	26	13,35
1750х1135х7,5 мм, профиль 54х200, 8 волн	35	17,97

В строительной среде особенно часто встречается так называемый шифер старого образца. Несмотря на слово «старый» в названии, его активно используют для кладки крыши. Размер шифера старого образца по ГОСТ: 1,2х0,68х0,05 м. Вес листа: 8,6 кг.

Источник: https://detali-interera.ru-land.com/novosti/razmery-shifera-8-mi-volnovogo-harakteristiki-shifera-8-volnovogo

Размер шифера 8 волнового старого образца. Характеристики кровельного покрытия

Размеры и вес шиферного полотна с периодом волны в 15 см определен ГОСТом № 20430-84. Габариты восьмиволнового полотна закладываются в маркировку изделия. Например, стандартная кодировка 40/150—1750—8 ГОСТ 20430—84 означает:

• Цифры 40/150 обозначают высоту и шаг профиля;
• Обозначение 1750 – размер в длину кровельного покрытия, в миллиметрах;
• Цифра 8 – количество волн в изделии.

Промышленность выпускает лист 8 волнового шифера с размером в длину 1750 мм и 2500 мм. Ширина в обоих стандартна и составляет 1130-1150 мм. Толщина асбестоцемента для размера 175 см равна 5,8 мм. Более длинные полотна в 250 см имеют толщину до 6 мм. В новом ГОСТе № 30340-95 толщина восьмиволновой модели может быть 0,5 см, 0,52 см и 0,6 см.

Шиферные листы семиволнового исполнения отличаются от 8 модели только габаритом в ширину. По стандарту это 98 см, но из-за увеличенного допуска на форму кромки, в продаже можно встретить полотно 97 см и 100 см. Такая же ситуация сложилась и со стандартным восьмиволновым пакетом. Из-за погрешностей в форме и высоте кромок и крайних волн габарит в ширину может отличаться на 10 мм с каждой стороны.

К сведению! По ГОСТу такая погрешность не считается браком, на разных предприятиях, выпускающих материал с 7 и 8 изгибами, существуют свои особенности производства, связанные с технологией отливки асбестоцемента.

Поэтому, если продольная размерная величина указана в стандарте точно – 175 см и 250 см, и его можно проверить рулеткой, то габарит по ширине считают справочным и принимают к сведению. На укладку данный факт никак не влияет, так как материал монтируется на обрешетку с обязательным перехлестом крайней волны. Для бытовых целей рекомендуется измерять расстояние между гребнями крайних волн, по стандарту для восьмиволновой модели принят размерный параметр в 105 см.

Размерные характеристики и максимальные погрешности в габаритах полотна зависят и от категории шифера. Для высшего сорта отклонения составляют не более 1,0 см по длине и ширине, для первого сорта разброс увеличивается до 1,5 см.

Размеры шифера 7 волнового. Предложения на рынке

Шестиволновый шифер преимущественно применяется для обустройства кровель зданий промышленного назначения, складских комплексов и т.д. Монтаж покрытия из данного материала выгоден при больших площадях настила, поскольку в ходе укладки на небольших крышах остается значительное количество обрезков.

Шифер семи- и восьмиволновый активно востребован в частном строительстве. Он доступен по цене и экономичен в укладке. Компании-производители реализуют материал различных типоразмеров, в частности, на рынке представлен шиферный лист толщиной 5,2 мм. Толщина листа влияет на вес и стоимость материала.

Марка шифера по ГОСТ, размер листа	Масса листа	Вес 1 м2
1750x1130x5.2мм,40/150 тип, 7 волновой	18,5 кг	9,487
1750x1130x5.2мм,40/150 тип, 8 волновой	20,6 кг	10,417
1750x1130x5.8мм,40/150 тип, 7 волновой	23 кг	11,81
1750x1130x5.8мм,40/150 тип, 8 волновой	26 кг	13,35
1750x1130x6мм,54/200 тип, 8 волновой	26 кг	13,35
1750x1130x7.5мм,54/200 тип, 8 волновой	35 кг

Таблица. Характеристики волнового шифера

6 волновой лист может выпускаться толщиной 5,2 мм, а также стандартной толщины и типа, но размером 1250х1097 мм. Такой формат делает его удобным для монтажа настилов небольшой площади.

7 волновой лист помимо стандартных габаритов может выпускаться толщиной 5,2 мм, а также шириной 1130 мм. Уменьшение толщины удешевляет материал и делает его легче, такой шифер подходит для кровель дворовых построек и дачных домиков.

Увеличение ширины дает возможность использовать меньшее количество элементов при монтаже настила, сократить число стыков.

8 волновой лист выпускается толщиной 5,2 мм (тип 40/150), 6 и 7,5 мм (тип 50/200). Изменение толщины, относительно стандартной, позволяет расширить выбор материалов для обустройства легкой или прочной кровли.

Восьмиволновый лист может использоваться вместе с семиволновым при условии, что у изделий совпадает тип и толщина листа.

Источник: https://detali-interera.ru-land.com/novosti/razmery-shifera-8-mi-volnovogo-harakteristiki-shifera-8-volnovogo

Размер шифера 6 волнового. Характеристики и размеры – шифер 6-волновой

Шифер на 6 волн – с ним сталкиваются в дачном строительстве не так часто, как с более известным всем 8-волновым. Тем не менее, он часто используется в строительных работах при укладке кровли промышленных зданий. Этот вид шифера имеет большую толщину и большую прочность. Ученые и экологи уже не первый год ведут споры о вреде компонентов асбестоцементного кровельного материала, но на просторах России купить его можно в любом строительном супермаркете. Кстати, производить шифер начали еще в прошлом веке – с 1903 года!

Ныне технологии значительно отличаются от тех, что были 100 лет назад, да и помимо 8-волнового шифера стали изготавливать 7-волновой, а также 6-волновой шифер. Прочность и сравнительно небольшой вес позволяют и ныне этому материалу занимать лидирующие позиции среди кровельных материалов. По своим характеристикам профили отличаются шириной. Чем проще “рельеф” вашей кровли, тем шире могут быть листы и больше волны, и наоборот – чем сложнее выстроены стропила, тем удобнее будет работать с шифером меньшего формата. К тому же, выбрав верную ширину, вы в разы уменьшите количество отходов.

Шифер 8- и 7-волновой производится с высотой волны 40 мм, с шагом волны между гребнями 150 мм. Толщина такого листа стандартная – 5,2 мм или 5,8 мм. В отличие от вышеуказанных типов шифера, 6-волновой применяют зачастую для различных зданий и сооружений складского, производственного и сельскохозяйственного назначения. Размеры листа шифера 6-волнового следующие: высота волны в данном случае составляет 54 мм, а шаг между гребнями 200 мм. Толщина таких листов бывает также 2 видов – 6 мм и 7,5 мм. Стандартная ширина составляет 1125 мм. 6-волновой шифер превосходит по своим параметрам прочие виды – в первую очередь речь идет о высокой плотности, ударопрочности, возможности выдерживать большую нагрузку, а также по сроку эксплуатации – 50 лет, вместо 25, как у других профилей.

Размеры шифера старого образца. Информация о шифере

Выпускают волнисты и плоский шифер

Волнистый и плоский материал производят по аналогичной технологии, используют сырьевой состав, который включает портландцемент марки М300 – М500 для связывания частиц, хризолитовый асбест в виде волокон, воду. Кровельный материал формируют в процессе производства из составных компонентов, затворяют водой, затем масса твердеет.

Механические свойства полученного материала зависят от объема асбеста, который играет роль армирующего каркаса в составе листа. Помимо прочности, шифер отличается низкой проводимостью тепла, водоустойчивостью, относительной хрупкостью.

Выпускаются следующие разновидности шифера:

• натуральный вид, его также называют природным, получают откалыванием пластин горного сланца;
• асбестоцементный материал в форме волнистых или плоских листов;
• фиброцементный — без применения асбеста, вместо этого берут минеральные и целлюлозные волокна;
• полимерпесчаный — похож на асбоцементный, но вместо цемента применяют песок и полимерные связующие;
• поликарбонатный — полупрозрачные и прозрачные волнистые листы из пластика;
• композитный — делают из нескольких слоев, такой вид называют керамопластом.

Качество волнистого шифера зависит от следования технологии, соблюдения последовательности процессов. Раньше размеры волн не всегда выдерживались, поэтому кровельщики должны были отсортировывать элементы в процессе укладки. Сейчас при выпуске используют металлические прокладки, чтобы добиться высокой точности размеров по длине и ширине шифера.

Традиционно покрытие имеет серый цвет, но изготовители добавляют в массу красящие пигменты и материал получается цветным.

Размеры шифера 8 волнового. Технические характеристики

Восьмиволновой шифер* - стандартный кровельный лист, который используется в строительстве в нашей стране уже более 60 лет. Он имеет симметричные кромки, требующие перекрытие листов на основании  Высота волны такого профиля оставляет 40 мм и шаг волны 150 мм. Стандартная толщина составляет - 4,7; 5,2; 5,8 мм.

Облегченный восьмиволновой шиферный лист толщиной 4,7; 5,2 мм легче листа толщиной 5,8 мм, что снижает стоимость шифера и упрощает монтаж. При этом листы шифера с уменьшенной толщиной сохраняют все ключевые свойства этого продукта, и по прочности также превосходят другие кровельные материалы.

Восьмиволновые листы изготавливаются на современном оборудовании, что обеспечивает гладкую поверхность и точные геометрические размеры.

* Профиль 40/150 (СВ)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ 8 - ВОЛНОВОГО ШИФЕРА

АССОРТИМЕНТ

8-волновой шифер выпускается как обычного серого цвета в неокрашенном варианте, так и в стандартных цветах: индиго (синий), зеленый, шоколад, оранжевый и красный. Окрашенный в заводских условиях, шифер более стоек к негативным воздействиям погоды. Покрытие без потери своих свойств держится до 6-7 лет.

ПРИМЕНЕНИЕ

Лист большей толщины применяется в регионах с высокой снеговой и ветровой нагрузкой. Более тонкий лист стоит применять в зонах умеренного климата. Листы восьмиволнового шифера преимущественно используют в жилом малоэтажном строительстве для покрытия крыш частных и многоквартирных домов, коттеджей, таунхаусов, нежилых построек (беседки, гаражи и пр).
