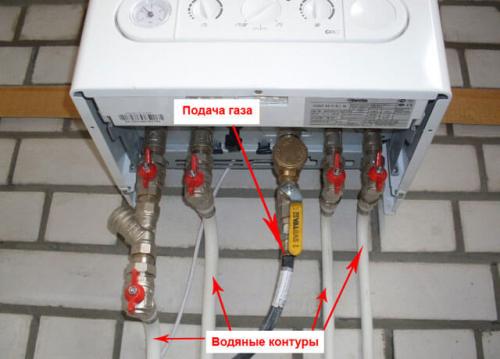

Чтобы выяснить, как подсоединить газовый котел к отоплению, следует разобраться, где у него находятся патрубки, от которых идёт выход к отопительному контуру. Почти все модели устроены идентично. В нижней части агрегата (обычно, в центре), есть патрубок для газопровода, а справа и слева от него - патрубки для подсоединения к водопроводной сети. Ближе к торцовой части имеются выходы для подсоединения водяного контура: обратки и подачи теплоносителя к радиаторам.

При подключении настенного котла к системе отопления, важно выполнять подсоединение с максимальной герметичностью. В продаже имеются различные герметики для надёжной изоляции от возможных протечек. Для подключения воды, как правило, применяют традиционные «проверенные» паклю, краску и современные уплотнители. По цене они недорогие, но позволяют собрать безаварийную отопительную систему.

Производители газовых котлов предупреждают об опасности попадания мелкого сора в систему. Это может произойти в случае, когда вода в системе окажется загрязнённой. Если это допустить, газовый агрегат может выйти рабочего состояния. Есть простой выход: установить на патрубке обратного водопровода фильтр грубой очистки. Он позволит существенно увеличить «жизнь» котла и повысит его производительность. Когда фильтр грубой очистки уже смонтирован перед водомером, то ставить его перед газовым котлом не нужно.

Поэтому перед тем, как подключить двухконтурный газовый котел к отоплению, нужно заблаговременно приобрести необходимые фильтры.

Совет. Обязательное условие установки фильтра: направление движения теплоносителя должно совпадать с направлением стрелки на корпусе фильтра.

При монтаже котла предусматривают обязательную установку отсекающих вентилей. Водопроводную арматуру ставят на трубы подачи воды в систему и на обратки. Без этих устройств выполнять ремонтные работы будет очень сложно. Если не предусмотреть отсекающие краны, то при устранении неисправности в системе, оставшийся в трубах воздух заблокирует циркуляцию теплоносителя. Как следствие — некачественный прогрев радиаторов и выход их строя. То есть экономить на вентилях не целесообразно.

Как правильно подключить настенный газовый котел к системе отопления. Схема подключения настенного газового котла

Навесные теплогенераторы желательно располагать в отдельном помещении. Его принято называть топочной или котельной. Требования к данному помещению зависят от типа камеры сгорания котла, который планируется приобрести (детальнее: ""). Открытый тип камеры сгорания . Принцип работы такого устройства во многом похож на функционирование обычной печки и состоит в следующем: прибор, используя естественную тягу, забирает воздух из помещения, а отработанные газы затем удаляются через дымоход.Газовые котлы требуют наличия в комнате определенного объема воздуха, иначе газ не сгорает полностью, и образуются токсичные вещества, представляющие серьезную опасность для здоровья людей. Когда выполняется монтаж настенных газовых котлов отопления, следует предусмотреть окно, выходящее на улицу, площадью не менее 0,5 «квадрата» и место для проведения обслуживания. Поверхность стен котельной должна быть сделана из огнестойких материалов. Объем топочной комнаты зависит от мощности подключенного оборудования:

• при мощности котла, не превышающей 30 кВт – 8 м³;
• для 30–60 кВт достаточно 13-14 м³;
• для мощностей до 200 кВт - 15 м³ и более.

Закрытый тип камеры сгорания . В комплекте к таким котлам прилагается коаксиальный дымоход, представляющий собой двойную трубу, у которой наружная часть предназначается для забора воздуха напрямую с улицы, а внутренняя нужна для удаления продуктов сгорания. При монтаже теплоагрегатов с закрытым типом камеры сгорания требуется обязательное подключение к электросети, чтобы обеспечить питание вентилятора, создающего циркуляцию воздуха по дымоходу. Обычнопредусматривает это.Приборы, укомплектованные закрытыми камерами сгорания, считаются более безопасными и экологичными, поэтому их можно устанавливать даже в таких помещениях как кухня, ванная, кладовка и других, где жильцы не спят. За удалением отходов горения следит автоматика, поэтому строгих требований к параметрам дымохода не существует. В квартирах многоэтажных зданий разрешается монтаж настенных газовых котлов отопления с закрытой камерой сгорания. Читайте также: "".

Как правильно подключить газовый котел к системе отопления схема. Требования к подключению и установке котла

Прежде чем рассматривать этот вопрос, выясним, какие виды источников тепловой энергии работают на твердом топливе.

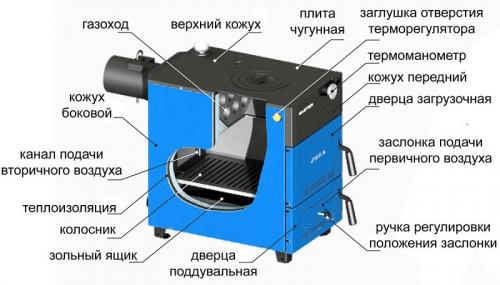

Классические твердотопливные котлы

Они бывают только напольного типа, одно- или двух контурными. Теплогенератор с одним контуром работает только для отопления помещения. Двухконтурный — еще снабжает дом горячей водой. Чаще всего производятся из стали или чугуна. Чугунные дольше держат тепло, но очень тяжелые, требуют усиленного фундамента. Стальные — дешевле, проще в эксплуатации, но чаще всего на стальных теплообменниках появляется накипь. В качестве теплоносителя чаще всего используется вода, иногда антифриз.

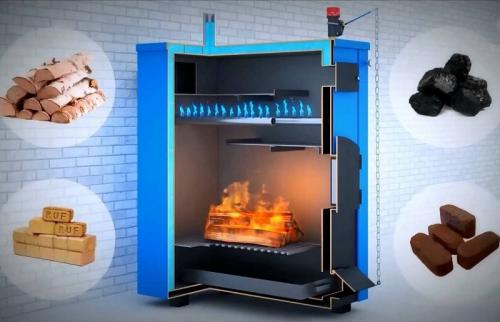

• уголь;
• опилки, щепки;
• брикеты, прессованные из угля;
• торфяные брикеты;
• пеллеты — прессованные гранулы из отходов деревообрабатывающих производств: стружек, опилок, щепок.

Преимущества этих агрегатов:

Отрицательные качества:

• быстрое сгорание топлива, и, как следствие, необходимо постоянно подкладывать его в агрегат;
• низкий КПД (коэффициент полезного действия) — сгорает много топлива;
• очень часто нужно чистить агрегат;
• процесс горения необходимо постоянно контролировать.

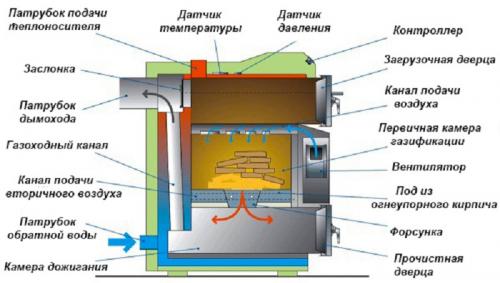

Пиролизные котлы на твердом топливе

Современный усовершенствованный агрегат, который состоит из двух камер: в первичной камере дрова горят очень медленно, почти тлеют, при этом выделяя горючие газы, которые сгорают во второй камере.

Отличительные достоинства:

• большая экономия топлива: при малой загрузке выделяется больше тепла;
• высокий КПД теплогенератора, до 80 % — дрова сгорают почти полностью;
• контроль топлива — 1-2 раза в сутки;
• автоматика и соответствующее оборудование контролируют работу агрегата.

Недостатки:

• зависимость от электроэнергии — вся аппаратура работает от электросети;
• высокая цена — зависит от мощности, чем больше отапливаемая площадь, тем дороже теплогенератор;
• большие габариты агрегата требуют большую котельную.

Пеллетные обогреватели

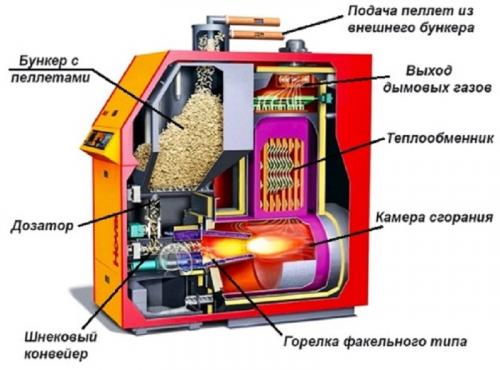

Эти агрегаты состоят из котла, форсунки, бункера с пеллетами и шнеком, который подает топливо в теплогенератор.

Преимущества:

• конденсата в источнике тепла не бывает, так как топливо при помощи шнека постоянно подается в агрегат и сгорает почти полностью;
• агрегат может работать до 8 часов без присутствия человека;
• пожаро- и взрывобезопасен: горелка тухнет сразу, как только топливо перестает поступать в агрегат;
• пеллеты стоят сравнительно дешево;
• высокий КПД котла, до 85 %;
• отходы горения прекрасно применяются в виде удобрения для приусадебного участка.

Цена теплогенератора — вот с чем сталкивается потребитель: она достаточно высока.

Но со временем понесенные расходы оправдают эти затраты.

Такого же типа агрегаты работают на угольных пеллетах, но у них другой тип форсунки — ретортный.

Для того чтобы вся схема отопления в частном доме хорошо работала, необходимо правильно установить и подключить твердотопливный котел. Официального разрешения не требуется, документацию оформлять тоже не нужно, но при установке необходимо соблюдать СНиП 42-01-2002 (Строительные нормы и Правила), утвержденные Госгортехнадзором России.

Рассмотрим основные моменты установки теплогенератора:

• отопительный агрегат и первоначальный запас топлива размещают в специальном помещении — котельной, площадь которой должна быть не менее 7 кв. м;
• стену около источника тепла необходимо заизолировать несгораемым покрытием толщиной 8 мм;
• расстояние от поверхности агрегата до потолка должно быть не менее 120 см;
• под основание теплогенератора обязательно залить фундамент, выступающий за контуры агрегата минимум на 25 см, толщиной 7-10 см;
• источник тепла расположить на расстоянии не менее 0,5 м от стены;
• полы по возможности забетонировать и положить плитку;
• в котельной для проветривания помещения обязательно проектируют оконный проем;
• определиться с размерами и видом дымохода;
• оборудовать приточную вентиляцию.

При подключении источника отопления и для более его эффективной работы предлагается обратить особое внимание на следующие моменты.

Требуется:

• для предотвращения образования конденсата необходимо следить, чтобы разность температур теплоносителя на входе в котел и на выходе из него колебалась в пределах 20 градусов;
• установить датчики для измерения давления в системе;
• перед началом работы отопления проверить на герметичность все точки соединения труб;
• в одноэтажных домах с небольшой площадью лучше применять схему с естественной циркуляцией.

Специальные требования установки и подключения агрегата нагревания изложены в соответствующих документах приобретенного топливного агрегата.

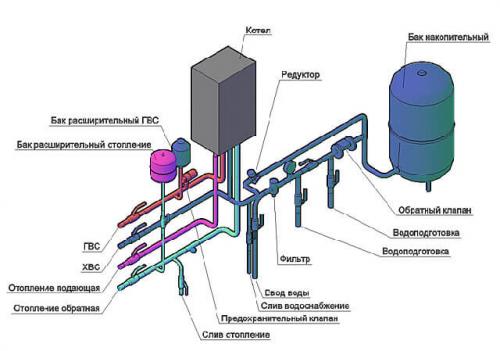

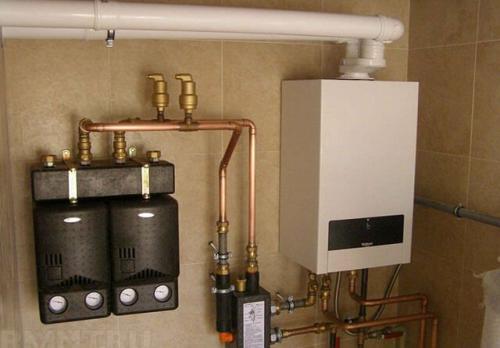

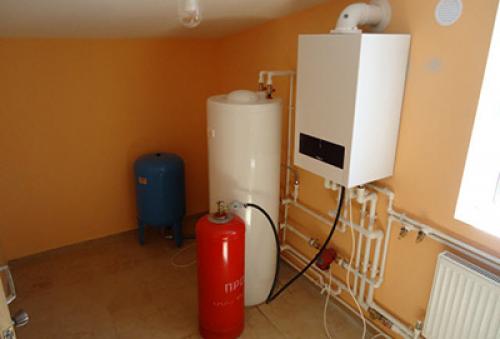

Как подключить газовый котел к системе отопления. Этапы подключения газовых котлов

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

• монтаж агрегата (или крепление на стену, если это настенный вариант);
• работы по подсоединению водяного отопительного контура;
• подключение к водоснабжению (двухконтурных отопительных агрегатов);
• подключение к газопроводу;
• пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

1. Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
2. Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.

Очень простые в монтаже настенные газовые аппараты. Они небольшие по размерам и идут полностью со всей необходимой комплектацией, которые впоследствии понадобятся при монтаже. Для безопасной эксплуатации многие современные газовые агрегаты оснащаются специальными датчиками, которые сигнализируют о неполадках в системе. Это позволяет вовремя устранить небольшие поломки и этим избежать серьёзного и затратного ремонта всей системы. Поэтому котлы, которые с первого взгляда кажутся сложными в обслуживании, на самом деле, значительно экономят средства на их ремонте.

Как правильно подключить одноконтурный газовый котел к системе отопления. Одноконтурные

Такой прибор имеет один теплообменник, использующийся для нагрева теплоносителя.

С его помощью невозможно подготовить воду для горячего водоснабжения (бытовых нужд). Они предназначены только для обогрева жилого помещения.

Агрегаты различаются на настенные и напольные по принципу установки. Разница заключается в мощности.

У первых она ограничена — 100 кВт , для напольных лимита практически не существует.

Настенные

• Прикрепление производится с помощью специальных кронштейнов.

Важно! Обязательно должен быть зазор между агрегатом и стеной размером от 30 до 50 см.

• Проверка наличия тяги в выходном патрубке агрегата проводится перед тем, как соединить с дымоходом. Диаметр входного отверстия должен соответствовать диаметру трубы у дымоотвода. Соединения должны быть герметичными.
• Для предотвращения засора теплообменника на патрубке котла устанавливается система смягчения воды.
• Перед подключением к системе отопления необходима опрессовка агрегата.
• При помощи гибкого шланга и паронитовых прокладок происходит подсоединение к газовой магистрали.

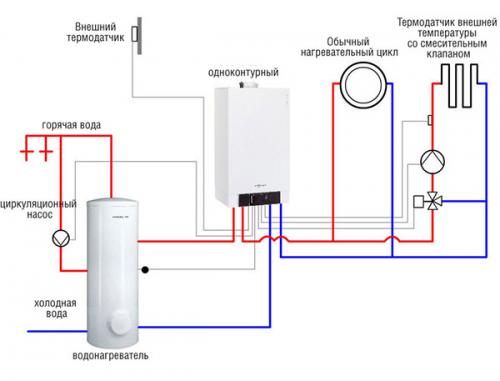

Фото 1. Схема подключения одноконтурного настенного котла к системе отопления с циркуляционным насосом и водонагревателем.

Напольные

1. Установка прибора происходит на специально подготовленное и расчищенное место.
2. Проделывается отверстие для дымохода (если его нет) и проверяется совпадение размеров диаметров обоих выходов (как дымоотвода, так и дымохода).
3. Устанавливается фильтр для смягчения воды.
4. Котёл присоединяется к отопительной системе и газовой магистрали.

Внимание! Из-за возможной опасности работ подключение настенных и напольных агрегатов к газовой магистрали рекомендуется поручить специалисту.

Герметичность соединений актуальна для обоих видов устройств.

Как подключить газовый котел навьен к системе отопления. Подключение котла навьен к системе отопления

Газовый котел Навьен — инструкция по безопасному использованию и уходу

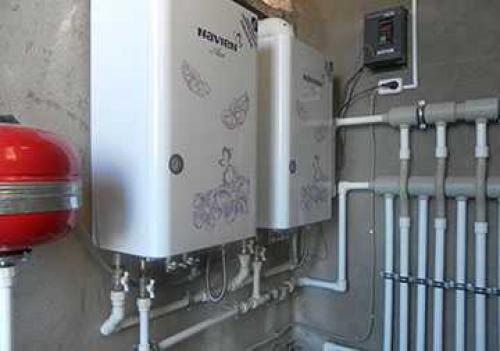

Отопительные установки с корейскими «корнями», Навьен, часто используются как в частных загородных домах, так и в квартирах.

Чем обусловлена такая популярность, какие конструктивные особенности имеет оборудование и с какими трудностями может столкнуться потребитель, приобретающий газовый котёл Навьен.

Инструкция по безопасному использованию (эксплуатации), выбор модели и правильный уход. Обо всём расскажем далее.

Особенности газового котла Navien

Navien выпускает приборы различной мощности, предназначенные для обеспечения отоплением газифицированных домов. Однако технические особенности моделей позволяют переводить их на автономную подачу газа, то есть подключать к баллонам.

Широкий модельный ряд позволяет подобрать модель под любые запросы и возможности.

Есть котлы:

• настенные и напольные;
• одноконтурные и с подачей горячей воды;
• с атмосферной и закрытой камерой сгорания;
• с разным размером выхода под отопление (три варианта: 20, 25, 32);
• с различным диаметром дымохода;
• и конечно, модели отличаются по мощности и габаритам.

Производитель не пренебрёг и дизайном.

Устройства имеют элегантный внешний вид, хорошо вписываются в кухонный или любой другой интерьер.

Системы безопасности, которыми снабжаются котлы Навьен:

• Модулированный турбонаддув.
• Защита от перемерзания теплоносителя.
• Специальный чип (SMPS) защищает от 30%-ных скачков напряжения.
• Пульт управления с датчиком температуры, позволяющий поддерживать t постоянной и подстраивать работу котла под особые обстоятельства.

Модулированный турбонаддув. В основе системы – взаимодействие вентилятора, подающего воздух для горения, и датчика давления (APS).

Интенсивность вращения вентилятора изменяется пропорционально тому, сколько газа поступает в данный момент. Это позволяет экономно расходовать ресурсы и повышать КПД без лишних трат топлива.

Устройство и основные элементы котла

Важно знать свой котёл, чтобы выполнять простейшие действия по его обслуживанию. Хотя модель от модели может отличаться, в корпусе можно найти основные элементы:

• камеру сгорания;
• теплообменник;
• расширительный бак;
• газовую горелку;
• циркуляционный насос;
• блок управления.

Особое внимание нужно уделить устройству нижней части корпуса, так как здесь производится подключение входов и выходов контуров, и располагаются другие важные детали.

Схема котла Навьен

Ближе к стене есть 4 соединительных патрубка:

1. Вход подачи.
2. Вход обратки (с предохранительным клапаном).
3. Выход горячего водоснабжения.
4. Холодная вода.

Дальше небольшой патрубок подачи газа.

Перед входом обратки располагается фильтр горячей воды, а ещё ближе — сливная заглушка.

Перед выходом ГВС располагается подпиточный кран, при помощи которого система заполняется водой.

Принцип работы системы от перемерзания. При падении температуры в трубах ниже отметки -10°, автоматически включается насос, который гоняет теплоноситель и не даёт ему замёрзнуть.

Если же продолжается падение температуры, и она доходит до -6°, срабатывает горелка, которая подогреет воду до +21°.

Режимы работы

Как и многие отопительные приборы, котлы Навьен имеют зимний и летний режимы работы. На дисплее кнопка смены режимов обозначается пиктограммой «Снежинка» и «Солнышко».

Нажимая эту кнопку повторно, можно менять варианты:

• Зимний режим задействует отопление и горячее водоснабжение.
• Летний – это только ГВС для хозяйственных нужд.

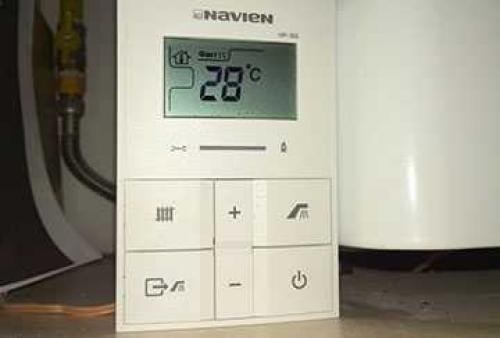

Отрегулировать температуру теплоносителя на пульте можно тогда, когда на дисплее загорается значок с радиатором отопления.

В одних моделях для этого нужно нажимать кнопку «Режим отопления», в других поворачивать ручку с данной пиктограммой.

Мигающий значок радиатора означает, что цифры, которые Вы видите, показывают установленную t теплоносителя.

Если же «радиатор» просто горит – отображается действительная температура в отоплении.

Выбрав «радиатор», нужно нажимать клавиши «+» или «-», чтобы увеличить или уменьшить температуру. Через несколько секунд после того, как установлена желаемая температура, значок радиатора перестаёт мигать, и на дисплее появятся данные о том, какая t теплоносителя сейчас, и прибор начнёт постепенно нагревать его (или охлаждать) до выбранной.

Отрегулировать t в отоплении можно в пределах от 40 °С до 80 °С со знаком плюс.

Регулировка температуры подачи горячей воды

Чтобы увеличить или уменьшить t горячей воды, нужно нажать на пульте пиктограмму с краном.

Поворачивая ручку, или регулируя температуру кнопками «плюс» и «минус», можно выставить желаемый уровень подогрева. Делать это советуется не во время принятия душа, а заранее.

Шаг регулировки – 1 °С. Пределы, в которых изменяется t: от +30 до 60 °С.

Меры предосторожности

Помещение, где находится котёл, должно хорошо вентилироваться.

Баллоны с газом, если они применяются, нужно хранить в отдельном прохладном помещении.

Нельзя сушить вещи на трубах газового отопления.

Периодически нужно проверять все стыки котла и трубопровода на предмет герметичности. Нанесение густого мыльного раствора покажет, есть ли утечка газа.

Как правильно подключить напольный газовый котел к системе отопления. Принцип работы

Устройство газового отопления

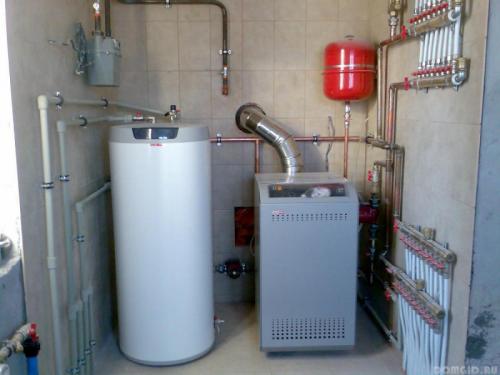

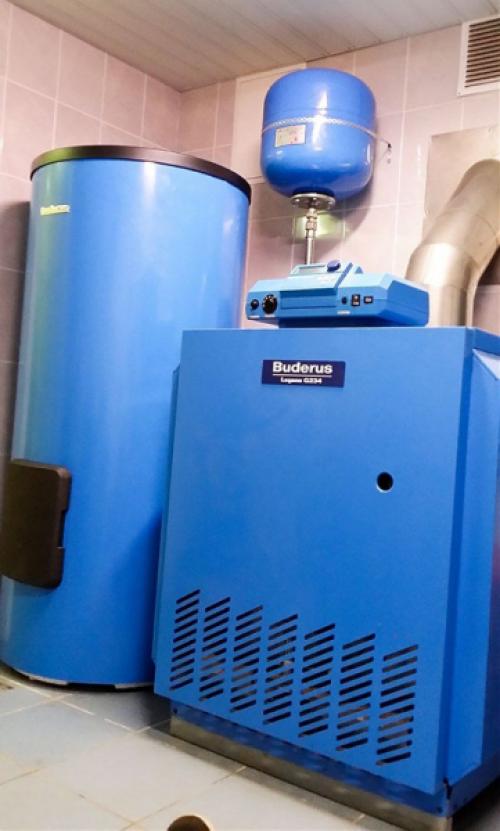

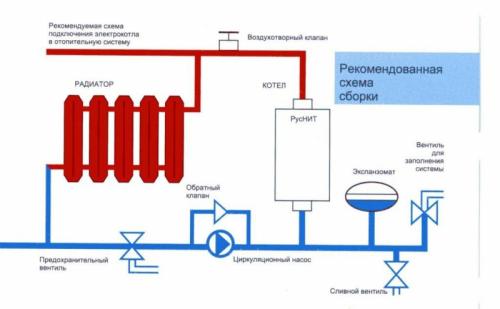

Практически все напольные газовые котлы работают идентично. Для их эксплуатации в качестве источника энергии используется природный или сжиженный газ, который при сгорании нагревает теплообменник, находящийся внутри него.

В последнем находится вода, которая нагревается и циркулирует по системе. В этом случае для качественного обогрева помещения нужно выбирать устройство с качественным теплообменником.

Условно можно разделить их на несколько категорий, отличающихся материалом, из которого он изготавливается:

1. Чугун. Признан наиболее долговечным, так как не подвержен коррозии и имеет высокую устойчивость к прогоранию. Известно много случаев, когда такой элемент отработал 50 лет. Среди недостатков можно назвать то, что чугун считается хрупким материалом. Резкий перепад температуры жидкости внутри него или механическое воздействие может привести к повреждению корпуса.
2. Сталь. Напольные котлы с теплообменником из стали существенно легче и устойчивее к возможным ударам. Но существенный недостаток снижает их положительные характеристики. В первую очередь это связано с тем, что металл прогорит гораздо быстрее чугуна, к тому же он подвержен коррозии. Поэтому средний срок эксплуатации таких устройств существенно ниже и составляет всего 10 лет.

Для сравнения КПД, который имеют газовые напольные котлы, приведена таблица, анализирующая использование отопительных устройств, работающих на разных видах топлива.

Информация представлена на примере отопления для частного дома площадью 350 м2. Данные приведены в средней величине из расчета на 6 месяцев отопительного сезона.
