Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

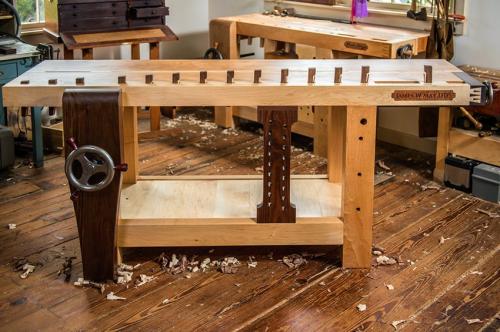

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей.  Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

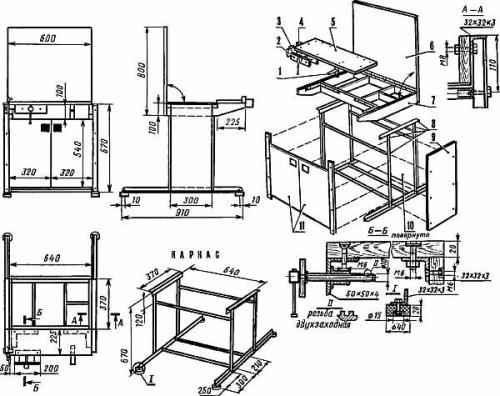

Чертеж верстака из металла. Разработка проекта будущего рабочего стола

Прежде чем приступить к изготовлению данной конструкции в домашних условиях, нужно все хорошо рассчитать и продумать. Если хотите, чтобы во время работы все следовало по составленному плану, тогда сначала сделайте чертеж в удобном масштабе.

Столешницу можно соорудить своими руками из древесины либо листовой стали. Однако деревянную конструкцию придется потом все равно обтягивать металлом. Каркас столярного верстака обычно делают из профильных труб или уголков.

Необходимо сразу продумать способ крепления такого стола к полу. Верстак нужно обязательно обездвижить, чтобы избежать несчастных случаев и травм, для таких целей к ножкам конструкции приваривают пластины с выемками. Через них потом и будет выполняться крепление к напольной поверхности.

В процессе разработки чертежа и проектирования, следует помнить об освещении рабочего места. Необходимо позаботиться, чтобы источник света находился прямо перед человеком. Розетки надо расположить в доступном и удобном месте, так как работа в основном проводится электрическими инструментами.

Составленный чертеж верстака позволяет рассчитать количество требуемого материала, чтобы уменьшить число отходов. Ведь с заранее подготовленным планом не придется бежать в магазин за недостающими материалами. Во время подготовки деталей нужно хорошо обработать острые края и подогнать все размеры. Таким образом, получится сделать прочную и долговечную конструкцию.

Источник: https://domastroevo.ru/novosti/chertezh-stolyarnogo-verstaka-slesarnyy-verstak-svoimi-rukami-chertezhi

Устройство столярного верстака. Назначение и устройство верстака

Внешне верстак представляет собой обязательно устойчивый и массивный рабочий стол для изготовления, ремонта и обработки изделий, различных по форме и размерам. Габариты самого верстака напрямую связаны с возможностью изготовления заготовок различной величины. Причём проведение этих работ может осуществляться как ручным способом (ножовкой, молотком, коловоротом и многими другими приспособлениями), так и механизированным методом с применением электрического оборудования.

Типичная компоновка столярного стола выглядит следующим образом:

Рабочая поверхность верстака сделана из прочной, массивной доски, толщина которой должна быть более 60 мм. Чтобы сократить периодическую замену в связи с быстрым износом, поверхность изготавливается из древесины твёрдых пород (дуб, бук, граб). Крышку верстака можно изготовить из отдельных сухих досок, пропитанных заранее олифой.
• На переднюю панель рабочего стола прикрепляются тиски, которые служат для удержания заготовки в устойчивом и надёжном положении. На верстак с линейным размером более одного метра возможна установка двух тисков. При этом крупные тиски чаще изготавливаются в деревянном исполнении и служат для закрепления заготовок большого размера, а изготовление тисков меньшего размера допустимо в стальном варианте.
• Опоры верстака изготавливаются из мягких пород дерева (липа, сосна, ель). При этом для повышения устойчивости всей конструкции, опоры между собой обязательно нужно соединять продольными планками.
• В пространстве под верстаком необходимо предусмотреть установку наглухо закреплённых или выдвижных ящиков и полок для хранения рабочего инструмента.

Верстак из дерева своими руками чертежи. Проект верстака

Для изготовления столярного верстака своими руками необходимо сначала разобраться с его параметрами, оптимальными именно для вас.

Первое и самое главное, на что следует обратить внимание, разрабатывая проект будущего верстака – это на его высоту. Ведь работать за ним придется подолгу. А устать, стоя за слишком высоким или слишком низким верстаком, можно в два счета.

Размеры верстака для работы выбираются с таким расчетом, чтобы можно было работать, стоя в полный рост и не сутулиться. Для человека среднего роста высота стола должна быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким столиком - одно удовольствие.

Оптимальная высота столярного стола для работы стоя для человека среднего роста - 70-90 см.

Крышку верстака, так же как и рабочую поверхность, лучше сделать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, легкие листы ДСП и т.п.. Настоятельно не рекомендуем вам брать с них пример. Это плохой проект - ведь нагрузки на поверхность конструкции могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

Ося участник FORUMHOUSE

Я 5 лет назад от соседа получил в подарок 2 листа фанеры. Ее было решено использовать при строительстве верстака. Размер верстака определился сразу – жалко было резать такой лист. Опыт показал, что лишних сантиметров у стола не бывает. Высота определилась по высоте ладоней от пола и составила 850 мм.

В идеале, самодельный верстак должна иметь на крышке специальный лоток для хранения инструментов и заготовок из дерева, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. Именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Размеры верстака могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

Опоры (ножки) верстачка можно сделать из деревянного бруса 120*120 мм, не более. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

Стандартная высота столярного верстака. Расчет высоты

Оптимальная высота верстака в гараже рассчитывается исходя из роста человека и основного направления работ. При стационарных параметрах высоты для удобства использования изготавливают подножки в виде деревянной обрешетки.

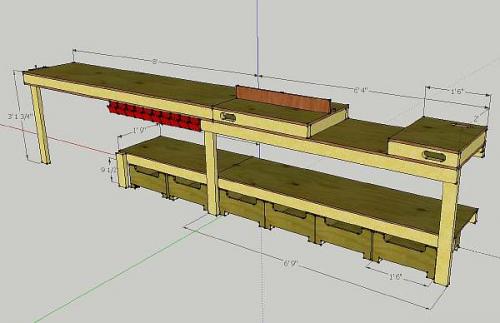

Чертеж двухъярусной модели

При расчете чертежей следует учитывать толщину столешницы, расстояния для креплений сваркой, длину перекатных опор, высоту оборудования. Без учета этих моментов расстояние до столешницы от пола увеличивается на 3–4 см.

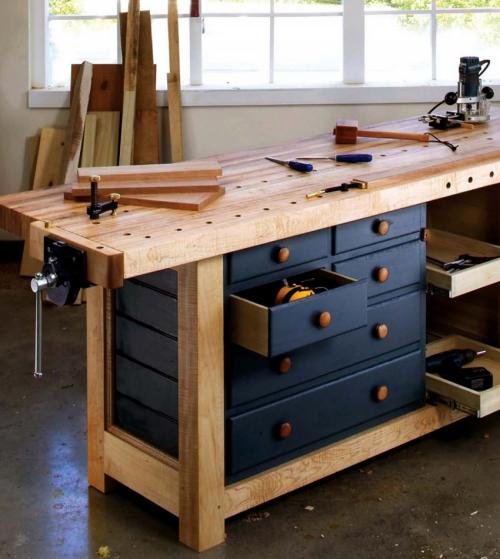

Гаражный стол с ящиками

Для изготовления столярного верстака оптимальный размер высоты для работы подбирают по формуле:

Рост минус 90 см (интервал нагрузки на скелет в положении стоя) = оптимальная высота.

Параметры подсчетов приведены ниже в таблице.

В магазинах представлен большой выбор верстаков, у которых стандартный размер составляет 80–90 см и рассчитан на рост 170–180 см. Для высоких людей предлагаются модели без тумб, которые регулируются по высоте от 80 до 110 см. Для людей ниже 170 см в продаже предусмотрены подставки для ног 5–15 см.

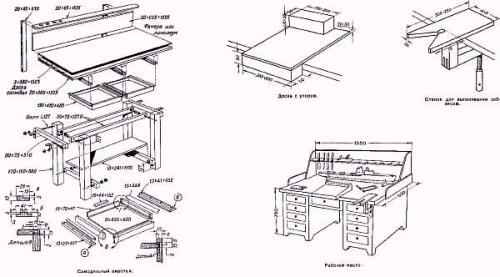

Параметры изделия с выдвижными ящиками

Для проверки высоты следует стать боком к изделию, опустить на поверхность ладонь. Если рука не сгибается, не напрягается, значит, расстояние подобрано правильно.

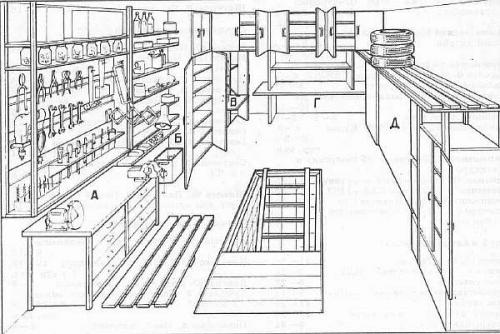

Схема гаража

Можно проверить другим способом. Встать лицом к верстаку, положить на него ладони. Если руки не сгибаются, в плечах и спине не чувствуется напряжение, то расчеты верны.

Источник: https://domastroevo.ru/novosti/chertezh-stolyarnogo-verstaka-slesarnyy-verstak-svoimi-rukami-chertezhi

Многофункциональный столярный стол. Верстак: это главный элемент мастерской деревообработчика

В любой мастерской, где работают с деревом, обязательно присутствует столярный верстак. Независимо от того, каким образом осуществляется обработка материала (вручную или с помощью электрического инструмента), наличие этого элемента позволяет не только грамотно организовать рабочее пространство, но и сделать его более удобным и комфортным. Все это в конечном счете сказывается на результате. В таких условиях повышается производительность мастера и качество его работ.

Любой столяр не может обойтись в работе без столярного верстака

Верстак представляет собой рабочий стол, который используется для обработки деревянных изделий вручную или механическим способом. Его конструкция и эргономичные возможности рассчитаны таким образом, чтобы мастеру было удобно фиксировать детали в разных положениях для выполнения различных задач.

Верстак позволяет выполнять такие операции:

• сборку деревянных конструкций;
• изготовление деталей из древесины;
• обработку заготовок лакирующими составами и другими средствами.

Столярный верстак – это стол, на котором мастер обрабатывает изделия из дерева

Обратите внимание! Столярный верстак в традиционном исполнении предназначен для работы с пиломатериалами, длина которых не превышает 3-3,5 м. Для работы с более длинными заготовками придется воспользоваться верстаком плотника.

Устройство столярного верстака: особенности конструкции

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

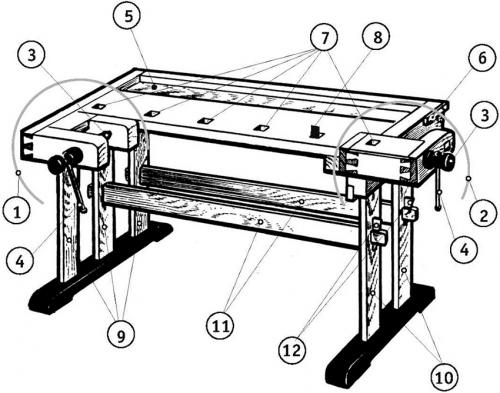

Устройство столярного верстака: 1 – передний зажим; 2 – задний зажим; 3 – винт; 4 – закрутки; 5 – лоток; 6 – упор; 7 – гнезда для клиньев; 8 – клинья; 9 – передние ножки; 10 – задние ножки; 11 – связи (2 шт.); 12 – клинья (4 шт.)

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.
