Стандартный размер шифера варьируется в зависимости от типа профиля и количества волн. Однако существуют определенные стандарты, которые чаще всего встречаются на рынке.

Они варьируются по длине, ширине и толщине, и каждый из них подходит для определенных типов проектов. Особой популярностью пользуются листы: 1750x1130 мм, 1500x1000 мм, 1500x700 мм, 1500x600 мм и 1200x600 мм. Толщина обычно колеблется от 5 до 8 мм.

Разберем стандартные размеры листов шифера, которые чаще всего используются в строительстве.

Размер шифера 8 волнового 1750x1130 мм . Этот размер является самым большим, и используется для крупных строительных проектов, таких как промышленные здания или большие жилые комплексы. Используя 8-волновый лист, можно быстро покрыть внушительную площадь кровли, что уменьшает время, затрачиваемое на установку.

Лист шифера 1500x1000 мм является достаточно универсальным и подходит для многих типов зданий, от частных домов до небольших промышленных объектов. Его удобно использовать, так как он обеспечивает хороший баланс между скоростью укладки и легкостью обработки.

Шифер 7 волновой размеры 1500x700 мм и 1500x600 мм . Часто выбирают для строительства частных домов и коттеджей, а также для небольших коммерческих и промышленных объектов. Отличается удобством монтажа и возможностью использования в труднодоступных местах.

Лист шифера 1200x600 мм — один из самых малых размеров, который применяют для небольших построек: сараев, гаражей, и т.д. Несмотря на небольшие габариты, такой шифер также отличается хорошей прочностью и долговечностью.

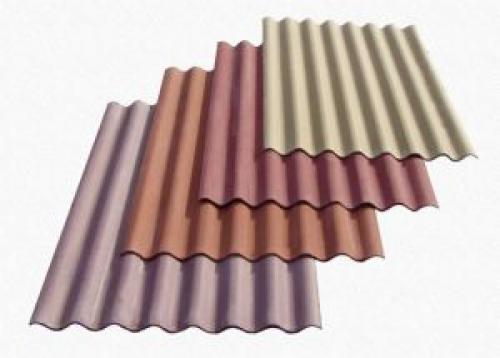

Размеры шифера 7-волнового.

Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как

асбоцементный лист , но название «шифер» прижилось уже давно и менять его нет смысла.

Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.

В качестве покрытия для крыши используется только волновой , он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.

Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.

Технические характеристики волнового шифера

Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:

1. Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
2. Хризотил-асбест. (10-20%).
3. Вода.

ВАЖНО!

Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент . После затвердевания массы получается прочный и твердый листовой материал.

Традиционно выпускается материал светло-серого естественного цвета , но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.

Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

1. 40/150 — высота волны 40 мм, длина волны — 150 мм.
2. 54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

Размеры по ГОСТу

Шифер 8 волновой размер листа:

• Ширина листа — 1130 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

• Ширина листа — 980 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

• Ширина листа — 1125 мм;
• Длина — 1750 мм;
• Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

• Листы шириной 680 мм;
• длина — 1120 мм;
• толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Усиленный

Профиль с маркировкой ВУ , предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм , ширина листа 1000 мм, длина — до 2800 мм.

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Количество волн

Количество волн уже определено названием — 7-волновой и8-волновой.

В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.

При этом, его полезная площадь меньше, чем у 8-волнового , так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Сколько весит шиферная кровля

Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.

Вес листа профиля 40/150 составляет:

• 23,2 кг — вес шифера 7 волнового;
• 26,1 кг — вес шифера 8 волнового.

Для профиля 54/200 вес составляет 26 и 35 кг соответственно.

Вес шифера 8 волнового 1 м2 составляет примерно 10,41 килограмм.

Отмечается, что вес шифера больше, чем у его конкурентов среди кровельных материалов, что создает определенные требования к устройству стропильной системы. Следует учитывать также ветровую и снеговую нагрузку , при большой площади крыши может играть роль вес воды, впитываемой покрытием во время дождя.

Размеры шифера 8 волнового. Унифицированный

Маркируется такой материал, как «УВ». Здесь четкие размеры по каждой разновидности. Размер шифера 8-волнового:

• ширина – 1130 мм;
• длина – 1750 мм;
• толщина – 5,8 и 6-7,5 мм, первый для профиля 40/150, второй дл профиля 54/200.

Размер шифера 7-волнового:

• ширина – 980 мм;
• длина – 1750 мм;
• толщина – 5,8 для профиля 40/150 и 6-7,5 мм для 54/200.

Размер шифера в 6 волн:

• ширина – 1125 мм;
• длина 1750 мм;
• толщина – как и у предыдущих моделей.

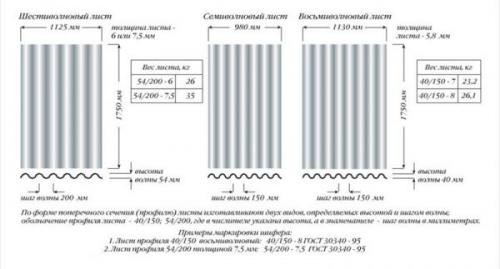

Размеры шиферных листов в зависимости от профиля и количества волн Источник info-krovlya.ru

Обыкновенный

Обозначается этот вид волнового материала – «ВО». Здесь одинаковые размеры для всех профилей. А именно: ширина 680 мм, длина 1120 мм, толщина та же, как и в категории «унифицированный».

ГОСТом разрешены незначительные погрешности в размерах.

Усиленный

Маркируется эта разновидность как «ВУ». Свое название она получила лишь потому, что имеет большую толщину листов – 8 мм. Остальные размеры стандартные для всех профилей. А именно: ширина 1000 мм, длина 2600 мм.

ГОСТ не запрещает отклонения от параметров. Но есть строгие ограничения самих погрешностей: по длине – ±15 мм, по ширине в большую сторону не более 10 мм, в меньшую не более 5 мм.

Шифер усиленный с толстой стенкой Источник krovlyakryshi.ru

Вес шиферного листа

Понятно, что чем больше размерные параметры кровельного материала, тем больше его вес. А последняя характеристика в строительстве играет немаловажную роль. Особенно это касается кровельных материалов, под которые требуется прочная и надежная основа.

А так как под шифер формируют стропильную систему, то, как ее собрать, и из какого количества материалов, надо в первую очередь знать вес шифера, используемого для покрытия кровли. Эта характеристика зависит от того, сколько волн в листе и от толщины материала.

К примеру, сколько весит лист шифера с профилем 40/150:

• 7-волновый – 23,2 кг;
• 8-волновый – 26,1 кг.

С профилем 54/200: 26 и 35 кг соответственно.

Есть еще один весовой параметр, который указывается в таблицах. Это вес одного квадратного метра кровельного материала. Так вот для примера он у восьмиволнового листа составляет 10,41 кг.

Для чего необходимо знать вес шиферных листов. Как уже было сказано, все дело в расходах на стропильную систему крыши. Ведь сам шифер является одним из самых тяжелых кровельных материалов. К тому же к нему приплюсовывается вес снега и дождя. Надо добавить, что при больших площадях кровли учитывают даже впитываемость воды от атмосферных осадков, потому что шифер хорошо впитывает ее.

Вес шиферного листа Источник aquagroup.ru

Чем и как покрасить шиферную крышу, какую краску для этого лучше использовать

И чем больше вес кровельного покрытия, тем мощнее должна быть кровельная конструкция. Для этого увеличивают или количество стропильных ног, или размеры тех же стропил. И в том, и в другом случае это увеличение расходов, а соответственно себестоимости крыши и дома в целом.

Полезная площадь покрытия

Технология монтажа шифера на крышу – это его укладка внахлёст относительно друг друга. При этом нахлёст можно производить в одну или две волны. Понятно, от этого площадь покрытия листами будет уменьшаться.

По сути, получается, что полезная площадь – это общая площадь листа, уменьшенная на площадь нахлёста. Ничего считать не надо, существуют табличные данные, которыми можно воспользоваться. К примеру, у обычных шиферных листов полезная площадь равна:

• 7-волновых – 1,336 м²;
• 8-волновых – 1,57 м².

Эти показатели соответствуют одноволновому нахлёсту. Кстати, именно такая технология чаще всего и применяется в строительстве.

Нахлёст шифера в две волны Источник krysha-expert.ru

Плоский шифер

Теперь разберемся с размерами плоского шифера. Начнем с того, что плоская разновидность этого кровельного материала на рынке представлена двумя типами: прессованным и непрессованным. Первый отличается от второго повышенной прочностью, поэтому из него выпускают плиты с большими размерами.

Размеры шифера старого образца. Размер листа шифера 6, 7, 8 волнового.

Существует четыре основных вида асбестоцементных листов для кровли:

1. Плоский;
2. 6-волновой;
3. 7-волновой;
4. 8-волновой.

Плоские изделия применяются при возведении перегородок и устройстве крыш, а волновые – это исключительно кровельный материал. Технология их производства и состав едины, различаются они только профилем в поперечном сечении.

ГОСТовский размер плоского шифера в миллиметрах – это плиты 2500х1200, 3000х1200, 3000х1500, 3600х1200 и 3600х1500. Типовая толщина у них – 6, 8 и 10 мм. Вес такого асбестоцементного листа колеблется от 38 до 115 кг.

Таблица размеров 6, 7, 8 миллиметрового шифера и его цена:

Рассчитывая необходимое для крыши количество рассматриваемого материала, следует ориентироваться не на общие его размеры в маркировке, а на рабочие. Каждый лист волнового листа накладывается на предыдущий со смещением внахлест. Поэтому на раскрой и смещение потребуется около 15–20% от площади покрываемой кровли.

Шифер 5 волновой размеры 1 листа.

5-ты волнистый шифер или европрофиль на рынке появился относительно недавно, выпуск его налажен только в Украине в городе Балаклея.

При идентичных 8-мы волновому шиферу параметрам европрофиль имеет уникальную геометрию листа. Вместо стандартных волн, в данной модели реализованы плоские впадины, что улучшает эксплуатационные характеристики.

Полезная площадь 7 волнового шифера. Количество волн в шифере и его практичность.

Волнисты шифер выпускается по ГОСТ 30340-95. Согласно этому документу, асбестоцементные волнистые листы должны иметь 6, 7 или 8 волн.

Листы с 7-ю и 8-ю волнами – наиболее практичные. Это связано с небольшой разницей между их номинальной и полезной площадью. 8 волновой шифер имеет общую площадь (номинальную) 1,978 м2, а полезную – 1,57 м2. То есть, при монтаже такого шифера на перехлесты (1-2 волны с обеих сторон) теряется небольшая часть материала. То же самое можно сказать про 7 волновой шифер. Его номинальная площадь — 1,715 м2, а полезная – 1,3362.

Расход 6 волнового шифера, при монтаже кровли, будет несколько больше. Общая площадь стандартного листа с 6-ю волнами – 1,97 м2. При этом полезная площадь – 1,41 м2. Таким образом, перехлесты забирают на себя около 20% всего материала.

Кроме шифера с 6-ю, 7-ю и 8-ю волнами, некоторые заводы выпускают материал с 5-ю волнами. Однако, следует понимать, что такой материал выпускается не по нормам ГОСТ, а по индивидуальным ТУ завода.

Подробные габаритные характеристики марок волнистого шифера — таблица.

Параметры	Номинальный размер листов профиля	Предельные отклонения, мм	Масса листа, кг
40/150	54/200
Длина L, мм	1750	1750	±15	—
Ширина B, мм.
6-ти волновый лист	—	1125	+10, -5	26,0 | 35,0
7-ми волновый лист	980	—	+10, -5	23,2
8-ми волновый лист	1130	—	+10, -5	26,1
Толщина t, мм	5,8	6,0; 7,5	+1,0; -0,3	—
Высота волны.
рядовой h, мм	40	54	+4, -3
перекрывающей h1, мм	40	54	+4, -5
перекрываемой h2, мм	32	45	+4, -6
Ширина перекрывающей кромки b1, мм	43	60	±7
Ширина перекрывающей кромки b2, мм	37	65	—
Шаг волны S, мм	150	200	—

Как подсчитать нужное количество шифера.

Замеряем кровлю по длине, а затем делим это число на ширину шиферного листа. Отняв одну десятую на перехлест, узнаем, сколько листов нам надо для одного ряда. А расстояние от основания конька крыши до ее нижнего свеса надо поделить на длину шиферного листа. Здесь добавим уже не 10, а 13 процентов на перехлест. Округляем — вот вам и число рядов. На всякий случай всегда покупайте на пару листов больше, чем рассчитали, так как есть вероятность что несколько листов при монтаже треснут.

Полезная площадь шифера 8 волнового. Шифер восьмиволновой – размеры и особенности укладки

Стандартные размеры 8-ми волнового шифера составляют 1750х1130 миллиметров. По сравнению с 7-волновым он больше – размеры листа на семь волн 1750х980 мм. Если ваша кровля имеет многоуровневую структуру, перепады и углы, то в таком случае работать с более крупными листами будет сложнее.

Полезная площадь 8-волнового шифера при габаритах 1750x1150x5,8 мм составит всего – 1,6 кв. м, это при том, что изначально площадь листов около 1,9 кв. м. Для того чтобы определить необходимое количество листов для кровли, вам понадобится ее площадь разделить именно на коэффициент 1,6.

Для укладки шифера вам понадобится обрешетка. Так как крепить на одном месте более двух слоев шифера нельзя, существуют несколько видов укладки шифера.

Standard sizes of 8-wave roofing felt are 1750x1130 millimeters. Compared to 7-wave roofing felt, it is larger, with a sheet size of 1750x980 mm. If your roof has a multi-level structure, with differences and angles, working with larger sheets will be more complex.

The useful area of 8-wave roofing felt with dimensions 1750x1150x5.8 mm is only 1.6 square meters, which is less than the initial area of the sheet, approximately 1.9 square meters. To determine the number of sheets needed for roofing, you need to divide the roof area by a coefficient of 1.6.

Installation of Roofing Felt

You will need a battening for the installation of roofing felt. Since it is not possible to fix more than two layers of roofing felt in one place, there are several types of roofing felt installation.

Types of Roofing Felt Installation:

• Overlapping installation: This is the most common method, where the sheets are overlapped to ensure a watertight seal.
• Butt joint installation: This method involves cutting the sheets to fit the roof's shape and installing them side by side, with no overlap.
• End lap installation: This method involves cutting the sheets to fit the roof's shape and installing them end to end, with no overlap.

• Первый – “укладка в разбежку”. При этом наиболее распространенном варианте каждый следующий ряд укладывается со сдвигом относительно предыдущего, то есть края листов первого ряда не совпадают с краями тех листов, что расположены во втором ряду.
• Существует и более практичный вариант применения этого метода – все первые листы, которые будут укладываться в нечетных рядах, разрезаются заранее пополам, в результате чего остаются только четыре из восьми волн. Так что при использовании такого варианта, линии смещения из ряда в ряд будут и четко повторяться, и выглядеть красиво и эстетично. К тому же из одного и того же листа, разделенного пополам, можно сразу начать два новых ряда.
• Вариант второй – укладка 8-волнового шифера с обрезкой угла. В этом случае вы можете сэкономить деньги, но зато понадобится приложить больше физических усилий. Вам нужно будет подрезать нижние уголки идущих по верхнему ряду листов, сняв с угла отрезок около 12 см длиной и 10 см шириной. Обрезку лучше выполнять еще на земле с помощью болгарки. Важно при резке шифера постоянно смачивать линию реза водой. При такой укладке первый ряд монтируют как обычно. А уже начиная со второго используют подрезанные заранее листы – это позволяет добиться того, что в местах стыка остаются только два слоя шифера.

Рабочая ширина шифера. Особенности материала

Конкурентносособность шифера обеспечивается благодаря следующим преимуществам:

• низкая цена;
• удобство в применении;
• высокая надежность;
• стандартные размеры.

Эти качества шифера позволяют качественно выполнить монтаж, при этом не будет особых затруднений. На строительном языке шифер имеет наименование асбестоцементный волнистый лист. На деле же листы различают плоские и волнистые.

Шифер с изгибами делится на несколько подгрупп , так как встречается пяти-, шести-, семиволновые варианты. Все они с успехом применяются как кровельный материал. Для волнистого шифера до сих пор сохранен ГОСТ 30340-95. Основными параметрами для выбора являются длина и ширина шиферного листа. В качестве дополнительного параметра имеет значение ширина изгибов. Эта величина еще называется шагом волны. Также есть такое значение, как высота волн.

Обычный волновой шифер представляет собой профилированные листы, которые незначительно отличаются габаритами. Основной производственный компонент шифера – асбоцемент.

Асбоцемент отечественного производителя безвреден для здоровья человека. В состав основы входят такие компоненты, как хризотил-асбест, который является безопасным и для человека, и для животных. Европейский плоский шифер отличается менее безопасными характеристиками, поэтому его можно применять не для всех целей.

Хризотил-асбест – водный силикат магния, содержит небольшое количество минеральных примесей. Структура материала характеризуется волокнистым строением. Волокна имеют большую механическую плотность, тогда как чистый асбест является канцерогеном. Эти вещества вредны как для человека, так и для животных.

Современные листы шифера окрашивают в разные цвета, что расширяет декоративные качества материала. Это преимущество недорогого кровельного материала оценили многие. Кроме того, цветные пигменты формируют защитный поверхностный слой, который продлевает срок службы кровли.

Эксплуатационные достоинства этого материала следующие:

• Абсолютная негорючесть. Поэтому материал успешно применяется в регионах даже с очень высокими температурными показателями.
• Легкий монтаж. Шифер часто выбирают для оформления крыш со сложной формой, так как материал можно резать и укладывать кусками.
• Высокая прочность. Благодаря этому показателю материал популярен на рынке.

• Гарантийные обязательства производителей – 50 лет службы. При этом в течение 40 лет шифер не должен потерять своих первоначальных технических качеств.

Недостатки шифера заключаются в большом удельном весе материала. При монтаже на кровле стоит учитывать необходимость усиления веса стропильных конструкций. Кроме того, шифер – достаточно хрупкий материал. Даже малейшая механическая нагрузка способна стать причиной поломки листов. Транспортировка и монтаж листов требует крайней осторожности.

Еще один существенный недостаток шифера – подверженность обрастанию мхом. Особенно часто это явление можно наблюдать на тех участках кровли, которые постоянно в тени. Еще мох на шиферной кровле появляется с северной стороны здания. Специалисты рекомендуют сразу же обрабатывать эти места специальными грунтовками.
