Стропильная система крыши эркера. Устройство стропильной системы

Стропильная система крыши эркера. Устройство стропильной системы

Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.

Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.

Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.

Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

Источник: https://dizajn-interera.ru-land.com/stati/stropilnaya-sistema-kryshi-erkera-ustroystvo-stropilnoy-sistemy

Вальмовая крыша

Ва́льмовая кры́ша  — вид крыши с четырьмя скатами, причём торцовые скаты имеют треугольную форму (называются « вальмы ») и простираются от конька до карниза . Два других ската трапецеидальной формы. Благодаря своей конструкции крыша очень практична в плане схода с неё осадков. Однако в то же время в силу технологических особенностей является самой сложной в исполнении. И делается как правило только специализированными строительными работниками.

Вальмовая крыша в аксонометрии

Крыша полукругом. Полукруглая крыша своими руками

Арочная крыша – особенности конструкции и технология монтажа

Современное частное домостроение славится тем, что оно располагает большим арсеналом технических решений, позволяющим сделать внешний и внутренний облик дома таким, каким его хочет видеть заказчик. Это суждение верно и для выбора конструкции кровли, поэтому в городах более оригинальные крыши арочного типа пришли на смену традиционным двухскатным, вальмовым или шатровым.

Арочная крыша – изящная, легкая, эргономичная конструкция, которая сразу делает архитектурный облик дома оригинальнее, интереснее, смелее. Но само главное, что этот вариант обустройства кровли обойдется не дороже стандартных, если разобраться в его устройстве своими руками.

Устройство и его преимущества

Крыша арочного типа — конструкция изогнутой формы в виде дуги, с помощью которой перекрывают жилые дома, производственные или административные сооружения с целью защиты от атмосферных осадков, холода, ветра. Ранее считалось, что это конструктивное решение больше подходит зданий со специфическим назначением – бассейнов, оранжерей, теплиц, торговых галерей и переходов. Но сейчас арочные крыши активно используются в строительстве частных домов, благодаря следующим преимуществам:

1. Оригинальный внешний вид. Дом с причудлив изогнутой крышей сразу визуально выделяется на фоне однотипных построек с плоской или двухскатной кровлей.
2. Устойчивость к ветровым нагрузкам. Аэродинамичная, изогнутая форма без острых углов делает арочную крышу неуязвимой к сильным порывам ветра, которые часто приводят к срывам кровельного покрытия.
3. Снижение снеговой нагрузки. Арка, имеющая изогнутую форму, не задерживает на скате снеговые массы, за счет чего нагрузка на опоры и фундамент снижается.
4. Увеличение объема помещения. Благодаря арочной конструкции крыши увеличивается внутренний объем дома, из-за чего он становится визуально просторнее, больше.

Обратите внимание! В зависимости от конфигурации, кровельного материала, арочные крыши могут придавать дому как старинный, исторический облик, так и сверхсовременный, актуальный вид.

Опорные каркасы

Многие неопытные застройщики задаются вопросом, как правильно сделать арочную крышу арочного типа. Для начала важно понять, что каркас кровли – самая важная часть конструкции, которая выполняет несущие и распределительные функции, обеспечивая ее надежность, стабильность. Для устройства крыши в виде арки используют следующие типы каркаса:

• Деревянный. Каркас из дерева – простое, но эффективное решение для арочной кровли частного дома. Он достаточно дешев и удобен для монтажа, но не рассчитан на большой вес, поэтому не подходит для крыш с большой площадью.
• Стальной. Каркас, сделанный из стальных труб квадратного сечения – прочная, надежная основа для устройства арочной крыши, однако, это достаточно массивный вариант, который требует монтажа фундамента и стен с высокой несущей способностью.
• Алюминиевый. Арочный каркас из алюминия обладает высокой устойчивостью к коррозии, малым весом, хорошей несущей способностью, кроме того, стандартные профили можно без труда собрать даже своими руками. Единственный недостаток этого варианта – высокая цена.
• Железобетонный. Производятся железобетонные арочные конструкции для монтажа крыши, но они используются только при строительстве промышленных, торговых или спортивных сооружений с большой площадью.
• Бескаркасные. Для сборки арочных крыш производят специальный самонесущий профнастил изогнутой формы, монтаж которого производится без обустройства дополнительного несущего каркаса.

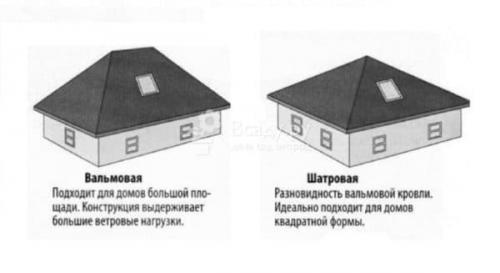

Проектирование вальмовой крыши. Разновидности, типы и виды

Разновидности вальмовых крыш:

1. Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
2.  Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
3.  Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.

Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.

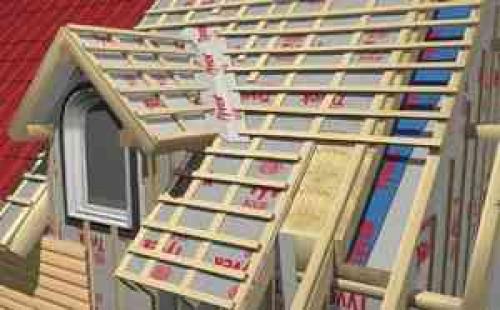

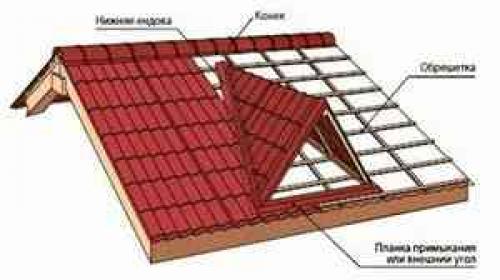

Крыша с кукушкой. Что такое кукушатник или скворечник?

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

1. Двухскатная. При монтаже двухскатной крыши кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
4. Арочная. Конструкция с арочной крышей часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Помните, любой элемент на поверхности кровли уменьшает прочность стропильной системы, а также часто становится причиной проникновения воды внутрь каркаса, поэтому строительство крыши со сложной конструкцией лучше доверить профессионалам.

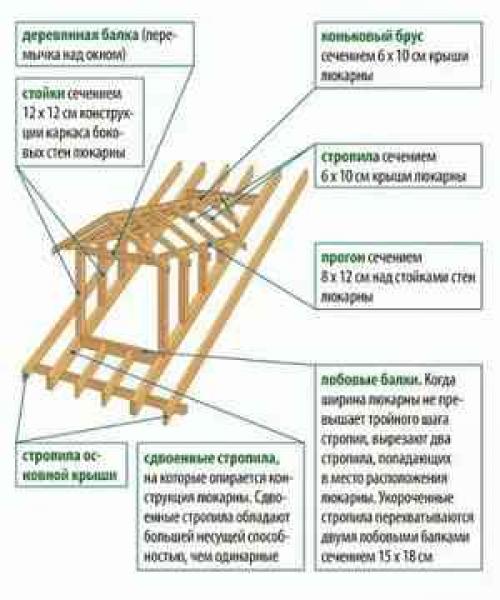

Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях. Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:

• Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
• Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
• Улучшает внешний вид дома.

Обратите внимание! Недостатками крыши с кукушкой считают достаточно высокую стоимость, складывающуюся из затрат на материалы и оплаты работы мастеров, а также более низкую устойчивость к протечкам.

Монтаж эркера. Эркер в деревянном доме своими руками: Интерьер и дизайн- его плюсы и минусы +Фото и Видео

Когда проектировщики разрабатывают, проект большого строения их основной задачей является оптимально распределить площади будущих помещений, при этом учесть все пожелания заказчика.

Эркер вили в доме из другого материала, будет хорошим решением для увеличения площадей комнат, при этом придавая ими форму.

Эркер — это часть здания, которая выступает за пределы его площади. В переводе с немецкого языка означает как выступ в стене или фонарь.

Эркер, как и всё в мире имеет свою историю, здания с эркером были замечены во времена Римской Империи.

В те времена эркеры крепили к этажам, расположенным сверху, это нужно было для того чтобы не перекрывать проход, на узких улицах. Эркеры служили хорошим местом для обстрела недругов.

В наше время эркер выполняет такие функции как:

1. способствует увеличению площади помещения;
2. увеличивает пространство для обзора;
3. улучшает качество естественного освещения.

Если правильно подобрать дизайн и стиль интерьера, то данный уголок будет уютным и особо любимым.

 Отделкой эркера служат окна больших размеров, за счёт этого увеличивается качествои экономия искусственного освещения.

Виды эркера

Эркер может отличаться формой, этажностью и способом крепления, это зависит от различных особенностей здания.

Крепления эркера бывают разные. Например:

1. настенный;
2. эркер, который вписан в угол;
3. угловой.

Так же эркер по форме строения может быть:

1. треугольный;
2. квадратный;
3. многогранный;
4. треугольный;
5. прямоугольный;
6. круглый;
7. трапециевидный.
8. полукруглый.

Плюсы и минусы использования эркера

Использование эркера имеет несколько положительных качеств . Например:

• особенность строения;
• уменьшает затраты на внешнюю отделку здания, за счёт установки габаритных окон;
• увеличение площади помещений;
• появляется возможность применить интересный дизайн;
• комнаты дольше могут быть освещены дневным светом;
• при больших окнах эркера появляется хороший обзор окрестностей.

Но при сооружении эркера возникают и некоторые трудности . Например:

• застеклённое помещение эркера требует дополнительного утепления, так как плохо удерживает тепло;
• остекление эркера обходиться не дёшево;
• так же потребуется дополнительная покупка отопительных приборов.

 В регионах с холодным климатом не рекомендуют стеклить эркер полностью, чтобы исключить траты на его утепление и обогрев.

Планировка и особенности строительства

Только при чётком соблюдении всех этапов строительства эркера, постройка будет качественной.

Для начала необходимо составитьи оформить необходимые документы. В том случае, если эркер был задуман со строительством дома, то ни каких разрешений дополнительно брать не нужно.

В том случае, если владельцы дома по истечении какого то времени решили сделать пристройку эркера к дому, то тогда возникнет необходимость внесения поправок в проект дома и получение разрешения на пристройку. Эркер можно планировать по- разному, это будет зависеть от предпочтений хозяина дома. На этом этапе обычно планируют и форму конструкции.

 Если у строителя не большой опыт или нет вообще опыта в строительствеэркера, то лучше всего возвести эркер квадратной или прямоугольной формы.

Укладка фундамента под эркер

Фундамент под эркер по структуре и составляющим не должен отличатся от фундамента дома. В этом случае подойдёт такой фундамент, как.

Порядок возведения фундамента остаётся прежним:

1. Сначала выкапывают траншею;
2. Затем делают;
3. Утепляют;
4. Армируют;
5. Последним этапом идёт заливка бетона.

После того как фундамент залили, ему даётся время на усадку. Только после этого фундамент обрабатывают гидроизоляционным материалом.

Возведение конструкции

Подложка постройки должна быть хорошо защищена от влаги. Хорошим решением для деревянного дома будут доски из лиственницы. За счёт этого дом получит дополнительную опору и за счёт этого строение будет более устойчивым.

На этом этапе главной работой является рубка углов. Вырубка углов для эркера полукруглой формы проводиться под углом 450. Конечно, из правильной геометрической фигуры проще получить результат.

Когда подгонка углов завершена, то далее приступают к крепежу остальных деталей. Венцы эркера накрывают уплотнителем, а уже готовое сооружение конопатят. Все проёмы и вход в эркере вырезают после того как произвели крепёж всех деталей.

Крыша эркера

Самым простым вариантом крыши для эркера, будет продолжение крыши от основного строения.

В том случае, если заказчик хочет сделать крышу эркера отдельной, то лучше всего сделать её куполообразной.

Так как объём работ и материалов небольшой, обустроить крышу эркера не составит труда и сэкономит ваши средства. Когда крыша эркера готова, не нужно спешить с его остеклением. Необходимо выждать время для усадки строения, по истечении этого времени будут видны разные недочёты, которые могли допустить при строительстве и которые необходимо будет исправить.

Видео стропильная система вальмовой крыши и эркера
