Свайно винтовой фундамент. Проблемы свайно-винтового фундамента

09.02.2020 в 18:46

Свайно винтовой фундамент. Проблемы свайно-винтового фундамента

«Низкая» цена на свайно-винтовой фундамент многим застройщикам отбивает здравый смысл. Слово «низкая», не просто так взято в кавычки. Почему винтовые сваи — это, на самом деле, — недешевое удовольствие, мы расскажем чуть ниже. Сейчас о другом — о негативном опыте использования свайно-винтового фундамента.

Omissa Участница FORUMHOUSE

У меня каркасный дом высотой в 2 этажа. Размеры строения 8500х9000 мм. Под дом вкрутили 26 винтовых свай диаметром 108 мм. Сваи вкрутили машиной на глубину 1500-2000 мм. Стволы забетонировали, а оголовки просто надели на сваи без сварки. Участок с уклоном. Сваи подрезаны на высоту от 400 до 750 мм и обвязаны брусом 15х15 см. Так вот, когда кто-то ходит по второму этажу, ощущение, что дом, шатается. Как это исправить?

Пользователи портала дали Omissa советы:

  1. Проверить, не разрыхлён ли грунт вокруг свай.
  2. Приварить оголовки к сваям.

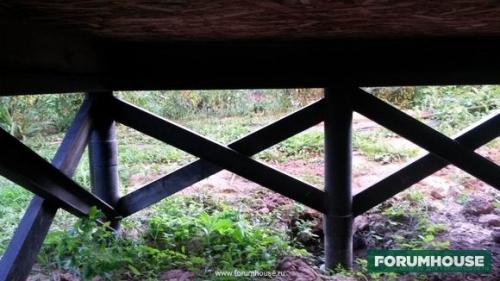

  3. Усилить конструкцию диагональными «укосинами» из стального уголка с полкой 5 см.

Пользовательница последовала этим советам.

Omissa

Мы обварили сваи уголком и приварили все оголовки. По ощущениям, дом стоит значительно устойчивее, хотя, в углах, чувствуются некоторые вибрации.

Итак, проблема почти решена . Идём дальше.

Artriot Пользователь FORUMHOUSE

Мне построили каркасный дом на винтовых сваях. Размер «коробки» 7000х9000 мм. Диаметр свай 89 мм. Длина всего 2000 мм. Высота свай над землёй не более 700 мм. Получается, что свая закручена на глубину не более 1300 мм. В первый же год сваи стало выпирать. Не сильно, но неприятно. Потом, когда на следующий год грянули морозы, сваи поперло так, что перестали открываться двери в тамбуре. На втором этаже от стен отошел потолок. Помялась металлочерепица. Поднявшиеся углы дома видно невооружённым взглядом. Сваи больше всего выперло по углам и по периметру дома. Летом сваи осели. Думаю, срезать сваи и залить мелкозаглубленную ленту.

На фото ниже заметно, что у дома поднят угол.

Свайно винтовой фундамент. Проблемы свайно-винтового фундамента

Олег 52 Пользователь FORUMHOUSE

У меня двухэтажный каркасник размером 9х11 м на свайно-винтовом фундаменте. Дом жилой. Фасад отделан штукатуркой. Грунты просадочные, пучинистые. Через год часть свай просела от 2 до 5 см. Самое интересное, что фундамент закрутила фирма с именем. Предварительно сделал инженерно-геологические изыскания и дал их свайщикам, но, видно, всё без толку. Фундамент уже ремонтировали по гарантии. Сваи нарастили. Закрутили дополнительные сваи диаметром 133 мм. Подвели двутавровые балки, но гарантий, что просадок дальше не будет, нет. Продолжать «игру» со свайно-винтовым фундаментом не хочу. Надо как-то укрепить фундамент железобетонной лентой мелкого заложения. Как это сделать? Дом поднимать нельзя, т.к. дорогой мокрый фасад треснет.

Обратите внимание на фото ниже. Вокруг сваи, из-за вырытого перед закручиванием сваи приямка, провалена почва . В этом месте постоянно собирается вода и, далее, как по направляющей, бежит по стволу сваи вниз, под землю, где замачивает грунт.

Свайно винтовой фундамент. Проблемы свайно-винтового фундамента

Олег 52

Свайщики, чуть отвернись, роют глубокий приямок. Почти везде, где я видел свайно-винтовой фундамент, земля вокруг свай провалена. Если сказать монтажникам, зачем так делают, то они отмахиваются. Мол: «Всегда так строим. До плотного грунта еще далеко (все сваи длиной 2.5 м и более), а от боковых нагрузок укосины помогают».

Airstats Пользователь FORUMHOUSE

У Олег 52 низкая несущая способность грунта под сваями. Кроме лопастей, их толком ничего не держит, грунт неплотный, боковое трение слабое. Вообще считается, что только с 4 метров заглубления сваи удерживаются в грунте боковым сдавливанием и трением. Лучше залить МЗЛФ и сделать утеплённую отмостку.

Topos предложил Олег 52 смонтировать дренаж и защитить периметр дома от осадков. Олег 52 решил воспользоваться советами участников портала и залить «ленту» под домом. Ведь для строительного рынка в РФ характерен лозунг: «Хочешь сделать как надо - сделай САМ!».

Винтовые сваи. Что представляет собой опора свайно-винтового фундамента

Система строительства зданий на свайно-винтовом фундаменте известна более тысячи лет, и все это время широкое распространение удачной технологии сдерживала огромная трудоемкость установки свай. Сегодня больше половины легких и средних зданий построены на свайно-винтовом фундаменте.

Устройство свайно винтового фундамента несколько отличается от классической конструкции на сваях, прежде всего, в силу особой конструкции опоры. Основу фундамента составляет поле или массив из винтовых свай, именно в них и кроется секрет популярности.

Винтовую сваю условно можно разделить на три основные части:

  • Корпус в виде трубы из легированной или нержавеющей стали, покрытой защитным лаком;
  • Оголовок винтовой сваи, к которому крепятся детали обвязки свайно-винтового фундамента;
  • Лопасти или рабочий шнек, установленные в основании опоры.

Важно! Все детали опор для свайно-винтового фундамента изготавливают из рядового проката и штампованных узлов обычной сваркой, что обеспечивает простую технологию изготовления винтовой сваи и возможность текущего контроля качества соединения всех ее элементов.

Устройство винтовой сваи для фундамента приведено на схеме.

В конструкции свайно-винтовой опоры заложен главный принцип, обеспечивающий высокое качество фундамента. Это принцип вворачивания опоры в грунт. На первый взгляд, ничего существенного, какая разница, — забивать, заворачивать или отливать свайную опору. В реальной ситуации разница есть, и довольно существенная.

Например, железобетонные сваи, забитые молотом или погруженные в грунт вибропрессом, остаются в сжатом, деформированном состоянии. По оценке специалистов, 15% забитых свай после установки имеют проблемы из-за большого количества трещин и отслаивания арматуры. Та же картина с отлитыми буронабивными сваями, из-за неблагоприятных условий качество армированного бетона далеко от расчетного. Поэтому забитые или литые сваи нередко выталкиваются силами пучения, чего практически не бывает при сборке дома на свайно винтовом фундаменте.

Существуют три специфические особенности заглубления опор свайно-винтового фундамента:

  • Винтовую сваю вворачивают в грунт с минимальным давлением на корпус или наконечник, то есть после установки опора свайно-винтового фундамента не ослабляется, не покрывается трещинами и не находится в сложно-деформированном состоянии;
  • Опору погружают на заданную глубину с точностью до нескольких сантиметров, в результате нет риска провалиться или не получить расчетное сопротивление нагрузке от веса здания;
  • Винтовая опора в случае необходимости может быть заменена аналогичной с минимальными затратами. Достаточно вывернуть корпус и повторить заглубление.

Нельзя сказать, что замена винтовой опоры свайно-винтового фундамента является простым и заурядным делом, но технически это возможно и выполняется под руководством специалистов. Другое дело, если фундамент выгоняется из ж/б свай или буронабивных столбов. В этом случае выход из строя сваи может грозить фундаменту крупными проблемами.

Стальную опору свайно-винтового фундамента вворачивают в грунт аккуратно и надежно. Если использовать аналогию, то можно сравнить забивные и винтовые опоры с шурупом и гвоздем – разница в способности противостоять осевой нагрузке примерно такая же. Поэтому свайно-винтовой фундамент нередко называют основанием на геошурупах.

Свайно-винтовой фундамент плюсы и минусы. Дом на сваях – фантазия или реальность?

Следует сразу отметить, что некоторые специалисты в области строительства предпочитают более тяжелые плитные, ленточные или столбчатые фундаменты. Винтовые сваи, по их мнению, уместны лишь при возведении небольших легких построек, хозяйственного или «сезонного» использования – дач, к примеру.

В то же время, целые населенные пункты существуют «на сваях», и срок эксплуатации этих жилых объектов насчитывает десятилетия. При этом речь идет не о дачных домиках, а о весьма крупных постройках. Выходит, проверку временем такие фундаменты уже прошли.

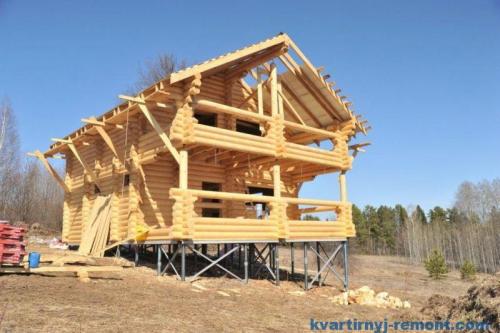

Да, строить на винтовых сваях каменный двухэтажный дом, с тяжелой крышей, хотя и возможно, но не целесообразно – для него лучше взять более прочный фундамент. А вот деревянные ис облегченной кровлей будут неплохо чувствовать себя на основании из свай.

Свайно винтовой фундамент. Проблемы свайно-винтового фундамента 02

Свайно-винтовой фундамент практически вне конкуренции, в тех случаях, когда строить дом планируется на пересеченной местности или участке, подверженном весенним паводкам.

Аналогичные конструкции применялись не одно столетие. Разница лишь в том, что в качестве свай использовали особо обработанные бревна. Опоры укрепляли в грунте, вбивая их. На заре XIX века началось внедрение технологии ввинчивания опор.

Новый виток популярности свайных фундаментов пришелся на век двадцатый – появились новые строительные машины, способные обеспечить быстрое точное позиционирование и вбивание свай. А в 50-х годах повсеместно стали применять оборудование для ввинчивания – это способствовало росту числа свайных фундаментов, как промышленного, так и индивидуально-жилищного назначения.

Еще одним несомненным аргументом в пользу винтовых свай следует считать широчайшее их применение в строительстве военных объектов – там фундаменты зарекомендовали себя, как надежные и долговечные, способные эксплуатироваться в условиях вечной мерзлоты, на влажных и склонных к вспучиванию почвах.

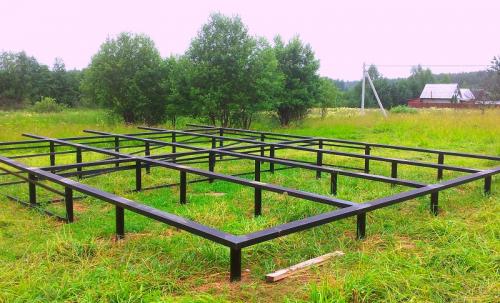

Фундамент на винтовых сваях. Свайный фундамент своими руками: пошаговая инструкция

Фундамент на винтовых сваях. Свайный фундамент своими руками: пошаговая инструкция

Свайный фундамент – основание, состоящее из вертикально установленных в земле элементов, связанных между собой, которые воспринимают суммарный вес строения и всех действующих нагрузок.

Свайные фундаменты в России в сфере частного домостроения стали широко использоваться 15-20 лет с появлением каркасного строительства и легких штучных стройматериалов.

Сегодня в средней полосе нашей страны каждый десятый коттедж возводится на свайном фундаменте, а в северных и южных регионов таких строений примерно 50%.

Сфера применения свайных фундаментов

Выбор в пользу свайного основания целесообразен в следующих случаях:

  1. Характеристики грунта на участке не позволяют использовать фундаменты мелкозаглубленного и наземного типа. К таким грунтам относятся: торфяники, болотистые почвы, нестабильные суглинки, пучинистые, лёссовидные и набухающие грунты, плывуны и пр.
  2. Высокий уровень залегания грунтовых вод на участке, а также существующая угроза подтопления в период сезонных паводков.
  3. Строительство осуществляется в сейсмически неблагоприятном регионе.
  4. В районах вечной мерзлоты или при промерзании грунтов более 2 метров.
  5. Наличие перепадов высот на участке, строительство дома на склоне.

На грунтах со средними характеристиками, где возможно устройство наземного фундамента выбор в пользу свай позволяет существенно сократить объем земляных и бетонных работ, что приводит к снижению стоимости строительства.

Основание на сваях отлично подходит для деревянных, брусовых и каркасных домов, а также строений из легких штучных материалов: газо- и пеноблоков, силикатного кирпича, керамзито- и шлакобетона.

Для коттеджей из железобетонных плит и керамического кирпича использовать свайный фундамент также возможно, но при этом нагрузку, как правило, воспринимают не отдельные опоры, а свайные кусты, расчет которых должен производить только профессионал.

Свайный фундамент: плюсы и минусы

Достоинства свайных опор, используемых в качестве фундамента:

  • универсальность, могут применяться для широкого диапазона грунтов;
  • возможность сэкономить на земляных и бетонных работах;
  • возможность применения на участках со сложным рельефом;
  • минимальный уровень механизации, можно сделать своими руками;
  • высокая надежность и несущая способность;
  • оперативное возведение в любое время года;
  • возможность сохранить существующее благоустройство на участке;
  • низкая стоимость в сравнении с плитно-монолитным основанием.

Недостатки:

  • необходимость проведения расчетов;
  • при неправильном расчете возможно усадка и деформация основания;
  • отсутствие подвального помещения;
  • невозможность устройства на скальных и плотных грунтах;
  • обязательно утепление и качественная гидроизоляция наземной части;
  • сложности с обвязкой – соединением свай в единую конструкцию.

Почти все минусы свайного фундамента вполне устранимы, если подойти к проектированию, расчетам и строительству ответственно. Сделать это помогут действующие нормативные документы, которые рекомендуется изучить перед началом работ.
