Автоматический выключатель с УЗО. Что займет больше места?

Автоматический выключатель с УЗО. Что займет больше места?

Да, начнем с самого очевидного. Иногда размеры распределительного щитка не позволяют игнорировать этот вопрос. А установка более вместительного шкафа или вовсе невозможна исходя из габаритов имеющегося места, или сопряжена с серьёзными ремонтно-отделочными работами, которыми заниматься нет никакого желания.

Довольно часто определяющим критерием выбора является ограниченная вместимость распределительного щита при невозможности или нежелательности его замены на больший

Здесь – все просто. «Дуэт» автоматический выключатель + УЗО займет 3 модуль-места на дин-рейке . А дифференциальный автомат, выполняющий в точности такие же функции – всего два.

Узнайте о часто допускаемых ошибках при подключении дифавтомата , из нашей новой статьи на нашем портале.

Вроде бы – пустяк. Возможно, и так, но только если речь идет о защите всего одной линии. Но хороший хозяин, заботящийся о безопасности, распределит сеть на несколько выделенных линий. Например, отдельная линия на стиральную машинку (с автоматом 16 А , УЗО 25 А ΔI=30 мА ), группа розеток на кухне – ( 16 А , УЗО 25 А ΔI=30 мА ) и в ванной (10 А , УЗО 25 А ΔI=10 мА ).

Если эту схему реализовывать с парами автомат + УЗО, на дин-рейке распределительного щитка потребуется 9 модуль-мест . Очень даже немало.

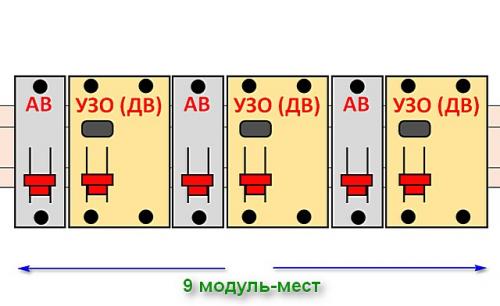

Три выделенные линии – для «дуэтов» АВ + УЗО необходимо девять модуль-мест

Та же схема, но уже с использованием дифференциальных автоматов, потребует всего 6 модуль -мест, а для небольшого распределительного щитка эта разница – весьма ощутима.

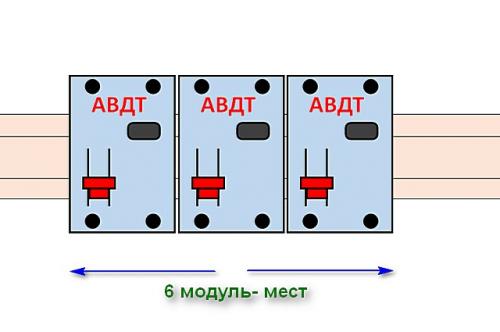

Те же три линии, но занято в щитке всего шесть модуль-мест

Кстати, в настоящее время в продаже можно отыскать дифференциальные автоматы даже одномодульного исполнения. Стоят они, безусловно, значительно дороже, но зато позволяют существенно экономить место в распределительном шкафу.

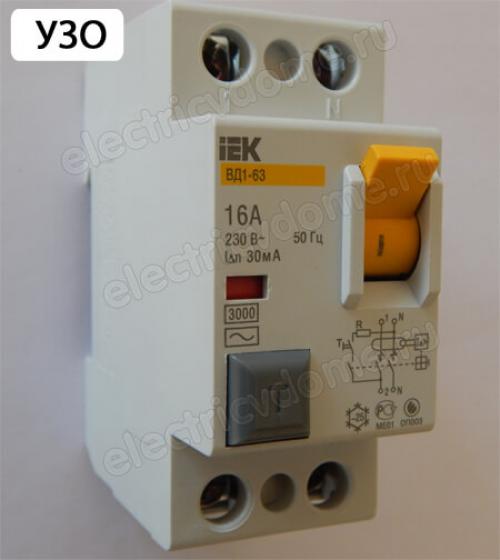

УЗО автомат. Что такое УЗО в электрике

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое узо, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек. Для того чтобы получить полное представление о том, что такое узо в электрике . о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает. Если говорить языком принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха. Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем. очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Но все же, что такое узо в электрике . – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством. УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает? Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю. Что понимается под выражением утечка тока?

Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.

УЗО автомат для чего нужен. Зачем в квартире нужно УЗО

Зачем нужно УЗО если есть автоматы, спросите вы. Прежде чем рассматривать назначение УЗО, необходимо определить, в чем его принципиальное отличие от защитного автомата. Все автоматические выключатели в первую очередь обеспечивают защиту электрической сети от разного рода повреждений, вызванных значительным превышением силы тока. Автомат известен также, как автоматический размыкатель или автоматический предохранитель. По своей сути это та же пробка, только не одноразовая, а многоразового действия.

Основной задачей устройства защитного отключения является защита от действия электричества не сетей, приборов и оборудования, а людей. УЗО реагируют на токи, сила которых во много раз меньше, чем у тех, при которых срабатывают автоматические выключатели. Прибор отслеживает утечку тока , а не его состояние внутри сети. Даже незначительный ток утечки способен нанести человеку существенный вред. Это один из ответов на вопрос, для чего нужен автомат и УЗО.

Причинами токовых утечек становятся поврежденные контакты, нарушенная изоляция проводов и отдельных токоведущих частей в результате износа, вибраций, механических повреждений и других негативных факторов. Из-за этого, электрический потенциал, представляющий опасность, попадает на металлический корпус электроприбора. Во время неосторожного касания человеком опасного места, происходит замыкание цепи. В этом случае наиболее эффективным средством защиты становится УЗО.

УЗО вместо автомата. Автоматический выключатель или УЗО – чем они различаются и от чего защищают?

УЗО и автоматический выключатель — устройства защиты, обычно устанавливаемые в электрощитах. Приобрести их (а значит, и выбрать) бывает нужно, либо когда имеющиеся выходят из строя, либо при ремонте (замене) проводки. Но если серьезный ремонт обычно доверяют мастерам, те сами приобретают нужные комплектующие.

А вот если автоматический выключатель («автомат») или УЗО неожиданно вышло из строя, его иногда приходится покупать самим. Тут и возникает логичный, но некорректный вопрос: что лучше? Или: «не лучше ли вместо автомата купить УЗО?»

Узнав, что это вещи совершенно разные, владельцы квартир иногда проявляют любопытство, задавая следующий вопрос: «Чем они тогда отличаются?»

В самом деле — чем? Внешне-то очень похожи! Действительно. И не только внешне. Еще то и другое — устройства защиты. Просто разные и выполняющие разные функции.

Автоматический выключатель защищает проводку от:

— превышений тока (перегрузки);
— коротких замыканий.

И все. В ряде случаев защитит и человека, но вообще-то он для этого не предназначен.

А вот с УЗО все наоборот. Устройство защитного отключения не предназначено для защиты самой электрической сети. Хотя может и сработать, в зависимости от ситуации и конкретной неисправности.

Основная же функция УЗО — защита человека от поражения током .

Главным образом, такая опасность возникает в случае пробоев изоляции в самом электроприборе. Это возможно при естественном износе или производственном дефекте (да-да, выходит из строя даже самая «лучшая», то есть разрекламированная, техника!), или при попадании внутрь влаги.

При этом напряжение оказывается на металлическом корпусе (либо на металлических элементах пластикового корпуса) электроприбора. Тогда, при касании корпуса и одновременном прикосновении к соседним заземленным элементам, через человека потечет ток. Что именно может стать заземлителем? Классический пример — водопроводные трубы. Еще? Заземленный корпус другого устройства — допустим, системного блока.

Если корпус самого аварийного прибора заземлен, этот ток (так называемый «ток утечки») возникнет сразу при пробое изоляции. При значительном повреждении изоляции ток утечки окажется велик, что может привести к короткому замыканию (только если корпус заземлен!). Соответственно, должен сработать автомат. Точнее, может сработать при наличии заземления, поскольку автоматы вообще-то не предназначены для обнаружения токов утечки. На это можно надеяться, но не стоит полагаться.

И даже когда электроприбор заземлен, автоматический выключатель может среагировать — но сразу. Автомат срабатывает при много большем токе, чем требуется для поражения человека. «Обязанность» автоматов — защищать проводку!

Зато на ток утечки реагирует устройство защитного отключения, УЗО. УЗО не предназначено для защиты проводки от перегрузок или замыканий.

Поэтому не пытайтесь заменить одно устройство другим. Эти устройства используются не «одно либо другое», а парой. В этом случае обеспечивается комплексная защита электропроводки и человека.

И не путайте автомат и так называемый дифференциальный автомат. Дифавтомат — еще один тип устройств! Вот дифавтоматы как раз и есть устройства «два в одном», объединяющие свойства обычного автомата и УЗО.

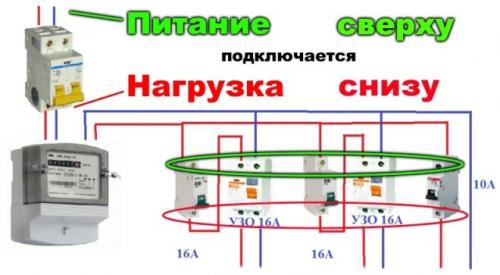

Правильно подключить УЗО и автомат. Монтаж устройства в однофазной сети

Здесь нет ничего сложного. Фазный и нулевой проводник («L» и «N»), идущие после вводного автомата, должны подключаться на входные контакты УЗО.

С выходного контакта фазный проводник («L») распределяется по автоматическим выключателям отходящих потребителей. Нулевой проводник («N») с выхода УЗО подсоединяется к нулевой шинке. А уже от неё рабочие ноли расходятся к потребителям.

Не забывайте о защитном проводнике! Обязательно должна быть установлена шинка заземления. От неё защитные проводники («РЕ») расходятся по группам потребителей.

Алгоритм работы по подключению выглядит следующим образом:

• Обесточьте рабочее место, отключив вводной автомат на квартиру. Проверьте на его выходных контактах отсутствие напряжения с помощью индикаторной отвёртки.
• Закрепите устройство на дин-рейке. На ней есть специальные перфорированные отверстия, в которые вставляются тыльные защёлки УЗО.
• Теперь нужно правильно подключить УЗО и автомат. Определитесь со схемой, будет ли у вас устройство защитного отключения на отдельной линии или после счётчика. На корпусе УЗО промаркированы верхние и нижние контакты для фазного и нулевого провода, выполните соответствующие коммутационные действия. Согласно схеме ввод подключается на УЗО сверху, а снизу уже подсоединяется нагрузка.

• После выполнения всех коммутаций, необходимо подать напряжение и проверить работу УЗО, нажав кнопку «ТЕСТ». Произойдёт имитация тока утечки, устройство должно среагировать и отключиться.
