Печь для бани: принципы и технологии сварки

Печь для бани: принципы и технологии сварки

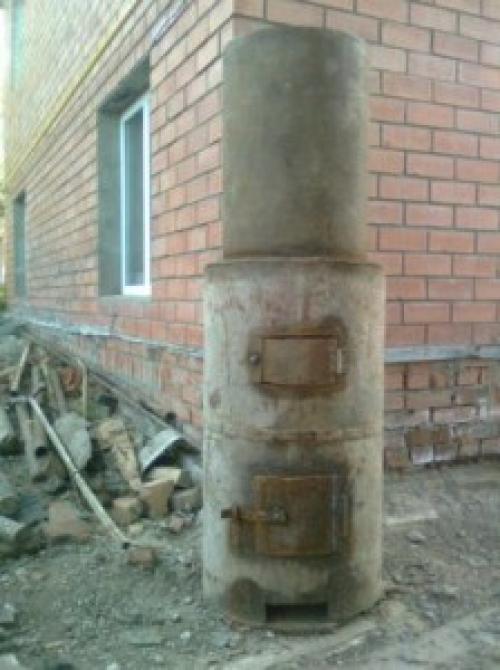

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

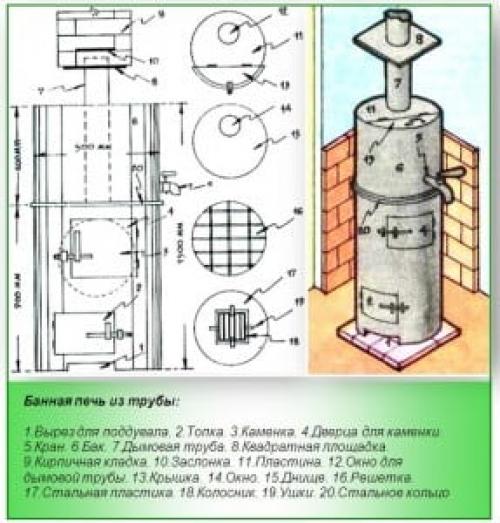

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы — отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

Обратите внимание! Если топку необходимо вынести в смежное помещение, то можно наварить вокруг дверцы специальный фартук прямоугольной формы с отступом от нее (дверки) на 50-100 мм с каждой из сторон.

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7 . Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8 . Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали). Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм.

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Обратите внимание! Остается лишь приварить к дымоходной трубе, примерно в 30 см от емкости для воды шибер.

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

Связанные вопросы и ответы:

Что нужно знать о технологии сварки печи для бани

Самому сварить печь для бани достаточно просто, поскольку изготовление самодельного отопительного оборудования не требует наличия серьезных расчетов и схем.

По своим техническим и эксплуатационным характеристикам готовое устройство абсолютно не будет уступать заводским изделиям.

Итак, как сварить печку для бани своими руками из доступных материалов? Для начала следует подготовить надежное основание под самодельное устройство.

Возведение фундамента под печь

Несмотря на компактные габариты и небольшой вес металлической печи, механическая нагрузка на пол в месте монтажа устройства будет значительной. Поэтому под печь нужен прочный и надежный фундамент .

Оптимальный вариант для металлической конструкции – фундамент из бетона . Все работы проводятся в следующем порядке:

1. В месте установки печи подготавливается котлован глубиной до 55 см. По ширине котлован должен превышать габариты печи на 10 см с каждой из сторон.
2. На дно засыпается гидроизоляционная песочная подушка высотой до 12 см. Плотно трамбуется и увлажняется.
3. Далее устанавливается опалубка из нешироких досок , верхняя часть которой должна быть на уровне чистового пола.
4. Между досками устанавливается каркас из арматурных прутьев.
5. Выполняется заливка фундамента бетонной смесью и трамбовка строительным вибратором.
6. После застывания бетона опалубка демонтируется, а сверху выкладывается площадка из огнеупорного кирпича в 2 ряда. Высота готовой площадки должна быть выше уровня пола на 20 см.

Пошаговая сборка печи

Самый доступный вариант самодельной печи – из листового металла толщиной до 6 мм. Размеры готового устройства: высота – 75 см, ширина – 55 см, длина – 85 см.

Для сборки основных элементов конструкции используется сварка. Все работы проводятся в следующем порядке:

1. Болгаркой подготавливаются 4 заготовки для будущих стенок. Две имеют размеры 65 × 85 см, две – 65 × 55 см. Размеры днища, внутренней перегородки и верхней части конструкции составляют 54 × 84 см для припуска при наваривании стенок к основанию.
2. Дно выкладывается на ровное основание. Вначале фиксируется одна боковая стенка, далее проверяется правильность полученного угла угольником. Аналогично фиксируются остальные стенки – вторая боковая и задняя. После сборки стенок тщательно свариваем все соединительные швы по периметру.
3. Внутри корпус разделяется на три отделения – для золы, топки и каменки.
4. Для фиксации внутренних перегородок используется уголок размером 3 × 3 см. Подготавливается четыре заготовки по 84 см каждая.
5. Две заготовки фиксируются сваркой на боковые стенки на уровне 14 см, остальные – на уровне 40 см.
6. В заготовке для перегородки размером 54 × 84 см делается небольшой отступ в 5 см и вырезается отверстие 15 × 25 см. Далее привариваются арматурные прутья диаметром 10 мм, которые используются в качестве колосника. Расстояние между отдельными элементами – 10 мм.

Какие материалы используются для сварки печи для бани

Любая печь для бани состоит из нескольких обязательных элементов:

1. Зольник . Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
2. Поддувало . Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
3. Задвижка в дымоходе . Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
4. Змеевик или котел . В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

• На дровах . Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
• Чугунные . По технологии работы такие печи бывают постоянного и временного горения (детальнее: "Как выбрать печь чугунную для бани – советы и рекомендации"). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
• Электрические . Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
• Для финских саун . Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: "Какая финская печь для бани подойдёт лучше всего").

Какие инструменты и оборудование необходимы для сварки печи для бани

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

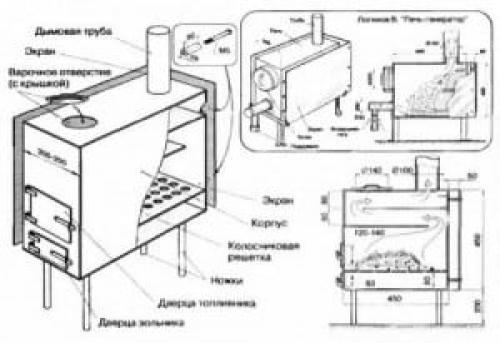

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Рекомендуем к прочтению: статью о том как самостоятельно сделать пиролизный котел

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Какие правила и рекомендации следует соблюдать при сварке печи для бани

Перед тем, как сварить печь для бани, нужно познакомиться с рядом правил, требующих тщательного соблюдения:

• Монтаж печи должен производиться на твердом и надежном основании. Оно должно быть выполнено из негорючих материалов. Можно не делать отдельного фундамента для конструкции такого типа.
• Перед топочным отделением следует класть теплоизоляционный материал, а сверху его накрывать листом металла.
• Не следует устанавливать тепловой агрегат вблизи стен, выполненных из дерева и иных легковоспламеняющихся материалов. При установке следует применять теплоизоляционные экраны, которые предотвратят перегрев поверхностей бани.
• Желательно размещение котла проводить в отдельном помещении.

Внимание: монтаж печи, выполненной из металла, производится согласно СНиП 2.0405-91. Требуется установка приточно-вытяжной вентиляции. Следует сделать  специальный канал для подачи воздуха, который монтируется ниже линии пола.

Есть возможность монтажа вентиляционных отверстий в дне агрегата. Это в том случае, если у печи есть в наличии ножки. Приточный канал должен быть не менее 100 см². При входе в парное помещение он должен быть закрыт металлической решеткой.

Инструменты и материалы

Для выполнения работы своими руками потребуется приобрести некоторые материалы и инструменты, при помощи которых будет выполнен монтаж.

Далее будет рассказано, как сварить железную печь своими руками и что для этого надо.

• Потребуется листовая сталь  толщиной не менее 8-ми мм . Чем толще, тем лучше — от этого будет зависеть теплоемкость печи.
• Труба толстостенная с диаметром не менее 50 мм.
• Арматура или квадрат с диаметром не меньше  10 мм.
• Колосник требуемого размера. Лучше подойдет чугунный.
• Дверца для каменки, топки и поддувала (или могут быть выполнены из отходов при изготовлении конструкции).
• Нужна труба для дымохода не менее 100 мм.
• Потребуется болгарка для резки металла и отрезные и зачистные круги.
• Сварочный аппарат с мощностью 220 Вт.
• Емкость для воды около 1 м³ (либо может быть выполнена из обрезка трубы).

Изготовление печи

Здесь будет рассказано, как сварить печь в баню своими руками. При резке и сварке металла используйте защитные очки.

Из трубы большого диаметра вырезаем будущие элементы печи:

• Отрезаем 1 метр трубы, который пойдет для изготовления каменки, и 0,7 трубы обрезаем для изготовления бака для воды.
• Внизу большого куска трубы делаем вырез для поддувала: ширина 20 см, высота 6 см. По верхнему краю выреза крепим при помощи сварки толстую пластину металла.
• Делаем отверстия в металле для размещения колосников в поддувале. Для жесткости крепежа можно выполнить ушки в конструкции из тонкого металла, закрепить их следует при помощи сварки.
• Вырезаем отверстие для топки размером 25-30 см . Для крепежа можно применить крючки, но для плотности закрытия лучше использовать завесы, не забывайте сразу прикрепить защелку.

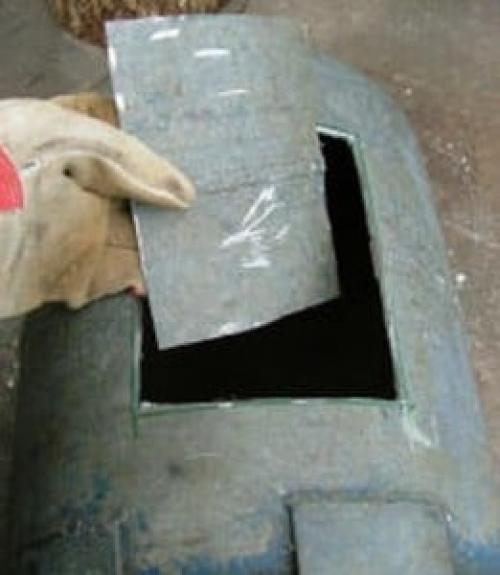

  Вырезаем отверстие для дверцы

• Сверху выполненного топочного отделения размещаем обрезок трубы, это будет каменка. Крепление производим при помощи сварки. Каменка должна располагаться на расстоянии 10 см от днища. Заднюю часть стенки следует тщательно заварить, и в приваренном корпус требуется сделать дверку с размером 30 см.
• Заполняем каменку нужными камнями, для лучшей устойчивости следует приварить стальной пруток из обрезка арматуры по верху каменки, он не даст  выпасть камням. Если есть желание, на место самодельной каменки можно прикрепить покупную.  Это зависит от желания каждого.
• Сверху печи крепим муфту, которая выполняется из стальной шины с шириной около 5-ти см. Одна ее часть крепится к корпусу при помощи сварки, к выступающей верхней части будет крепиться бак.
• Теперь следует приступить к крепежу бака для воды. В листе стали вырезаем круг соответствующего диаметра. В круге проделываем отверстие для монтажа дымоходной трубы, которое должно иметь диаметр не менее 10 см . Меньший диаметр дымохода просто не обеспечит необходимой тяги в системе. Наглухо привариваем вырезанный круг к трубе. Этот шов должен быть выполнен особо тщательно, залитая вода не должна проникнуть в топочное отделение.
• В стальном полукруге, при помощи болгарки, делаем отверстие для дымовой трубы. Привариваем к сделанному отверстию саму трубу и закрываем верхнюю часть бака. На остальную часть открытой трубы монтируется крышка с прикрепленной ручкой.
• Такая конструкция предполагает продление дымохода в нужном направлении.
• При помощи болгарки и зачистного круга убираем потеки сварки и металла.



Как выбрать подходящий материал для сварки печи для бани

Железные банные печи своими руками: чертежи и советы по изготовлению

Как сделать печь для бани своими руками подробности от мастера

Конструкция печки примитивна, но имеет ряд значимых условий. Разница между обыкновенной обогревательной печью и банной, в том, что во второй размещаются дополнительные элементы, это каменка и бак для воды.

Многие мастера останавливают свой выбор на изготовлении печки в баню своими руками, не покупая в магазине. Процесс по сооружению не прост, и требует достаточно времени.

Сначала нужно ознакомиться с основными составляющими банных печей, а это:

Виды топлива и типы печей

Печка в баню делятся на 2 основных группы, это: металлические (чугунные) и кирпичные варианты. Кирпичные банные печи бывают теплоемкими, они дольше греются, но и долго остывают. Железная печь — это отопительный предмет эконом вида, из-за многозадачности, простоты и удобства оборудования. При выборе печи или камина необходимо смотреть не только на конструкцию источника тепла, но и на вид топлива. Различное топливо при сгорании одинаковой массы будет выделять разное количество тепла. Есть много вариаций энергоносителя.

По агрегатному пребыванию и виду топлива, все группы топлива распределяются на твердые, жидкие и газообразное топливо. Твердый — это распространенный класс топлива, к нему относятся: уголь, торф, брикеты, дровишки, паллеты. Применяют лишь в обыденных печах так как стремительно сгорают. Жидкие тип топлива — это керосиновая, мазутная, дизельная, котельная, коксохимическая жидкость.

Они располагают значительной теплотворной способностью. Первый тип газообразного топлива — это природный газ, обретаемый из газовых залежей, или попутный газ при добыче нафты. Он владеет хорошей теплотворной особенностью.

Положительные и отрицательные качества металлических печей для бани

Паровая не может быть без печи, ведь именно она греет комнату и сохранять нужную температуру. В нашу пору можно встретить широкий ассортимент разнообразных вариантов. Но лучше всего сделать печь самому.

К совершенствам металлического устройства можно отнести:

Железная печь имеет отрицательные качества, это:

Определить какая печь лучше для бани нелегко, здесь есть масса конструктивных качеств.

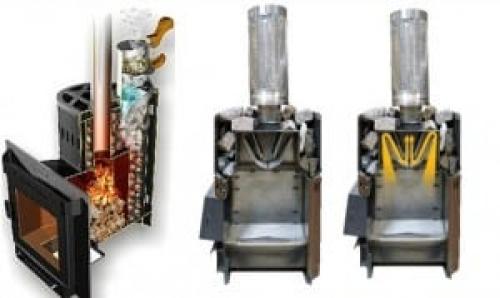

Устройство печей из металла

Металл — это податливый материал, чем керамика, его можно плавить и лить, буравить, разрезать, сгибать, ковать. Есть немалое число обрабатывания металлов. В основном при изготовлении печи своими руками из металла надобно сосредоточить горизонт на его качество. Используемые металлы для производства механизма обогрева это: обыкновенная сталь, жаропрочные вариации стали, суррогаты и чугун.

Вторым этапом будет создать печку, и выбрать тип ее конструкции. Выделка бывает разной формы, главное соблюдать технологию соединения. Для этого есть схемы, где детально разрисовано конструктивные свойства всех элементов. Ее разрешается создаваться раскрытой или прикрытой каменкой. Пристально учесть сами габариты бани. Элементарная конструкция должна состоять из бачка для воды и топки, и определенно иметь трубочку, прут и колосник.

Еще должна иметь прочные щеколды. Для отвода результатов горения, желательно чтобы печь была оборудована дымоходной трубочкой. А так же краном, который будет смонтирован на бачке с водой. Не все печки гармонично выглядят в интерьере дома, разрешить эту проблему можно убрав портал для банной печи своими руками.

Отличия печей из металла для бани и сауны

Парилки в сауне и бане имеют внушительные отличия, это температура и сухость воздуха. В бане температура меняется от 50 до 70 градусов, в итоге формируется мяконький пар. В сауне температура выше 85 градусов Цельсия, пар выходит сухим. Для создания определенных условий в парной, применяют разные печи и всевозможные подходы при их монтаже.

Для отстраивания сауны надобно соблюдать предельный контакт оболочки печи с воздухом, чтобы снабдить стремительную циркуляцию воздушных потоков вдоль стенок.

Все сводится к тому, чтобы воздух подогревался быстрее. В бане микроклимат организовывается иным способом, где достигается высокая температура и формируется много пара. Для достижения эффектов камни укладывают в топку, то есть в закрытую каменку. Маленькая каменка предрасположена над топкой, что сопутствует разогреть камни до 250 градусов Цельсия.

Как изготовить и подготовить материалы для сварки печи для бани

Любая печь для бани состоит из нескольких обязательных элементов:

1. Зольник . Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
2. Поддувало . Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
3. Задвижка в дымоходе . Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
4. Змеевик или котел . В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

• На дровах . Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
• Чугунные . По технологии работы такие печи бывают постоянного и временного горения. Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.

  Совет:
  Не делайте ОШИБКИ в расчётах!
  Используйте строительные калькуляторы онлайн - расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.

• Электрические . Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
• Для финских саун . Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно.

Какие способы сварки используются при изготовлении печи для бани

Для бани рекомендуется печь на дровах, чтобы присутствовал характерный аромат древесины

Банная печь работает на обогрев помещения бани, воды для помывки и камней для образования паров. Благодаря ей в парилке присутствует пар и постоянное тепло.

Любое нагревательное банное устройство состоит из обязательных частей:

1. Топка. Здесь происходит сжигание органического топлива, на выходе получаются высоконагретые дымовые газы.
2. Зольник. Располагается под топкой.
3. Поддувало. Дверца, через которую в топку поступает воздушный поток.
4. Дымоходная задвижка. Предназначена для тяги. Чем шире открывается заслонка, тем быстрее и интенсивнее сгорает сырье и нагревается помещение. Чтобы не растерять тепло, задвижка закрывается после полного сгорания и остывания углей.
5. Змеевик (котел). Главная функция – подогрев воды.
6. Каменка – парогенератор.

Наиболее распространенный вариант для парилки – печка на дровах. Состоит из топки, колосников, зольника и дымохода. Изготавливается из кирпича или металла. Несмотря на сравнительно небольшие габариты способна обогреть просторное помещение.

Рекомендуется постройка печки на дровах в строениях без централизованного газоснабжения.

Чугунные печки бывают:

• временного горения – протапливаются дровами;
• постоянного горения – используется газ или жидкое топливо.

В первом случае в парной можно находиться только после полного сгорания сырья. Во втором – всё время.

Электрические печки выпускают в разных размерах, различной производительности и эффективности. Устройства, работающие на электроэнергии, быстро повышают температуру до заданных значений и долго служат. Но есть один минус – такую печь для бани нельзя сварить своими руками.

Как обеспечить надёжную и прочную сварку печи для бани

Самое главное в добротной бане – печь. В этой статье вы узнаете, как сварить печь для Вашей бани или гаража самому. Прежде всего, нужно определиться, какой тип печи подойдет именно для Вашей бани. Если вы отмели вариант выкладки печи из камня или кирпича и ваша цель — сварить её своими руками, тогда стоит определиться, какая именно подойдет для вашей бани или гаража .

Основные виды печей

Буржуйка. Такая печь станет идеальным вариантом для гаража, на даче, и даже при строительстве жилья, когда основного отопления пока еще нет. Буржуйка может помочь не только в приготовлении пищи, но и способна справится с обогревом помещения .

Труба в такой печи может быть расположена либо вертикально, либо горизонтально. В данной статье будет рассмотрен процесс сварки вертикальной печи из трубы .Задавшись вопросом, какая печь подойдет именно вам, нужно помнить, что для большой, просторной бани подойдет печь из кирпича, которая будет долго отдавать тепло, но если в бане маленькая парилка, то идеальным вариантом станет чугунная литая печь . В совсем небольшую баньку или гараж можно смело ставить печь, сваренную из стального листа, такая, как буржуйка, они так же характеризуются высокой теплоотдачей .

Процесс сварки печки-буржуйки

Для буржуйки в настоящее время существуют два вида чертежей – круглого и прямоугольного сечения. Сделать такую ее своими руками гораздо проще, чем печь из трубы, и для ее изготовления нужен минимум инструментов и материалов :

• Молочный бидон или старая металлическая бочка
• Металлический прут или кусок арматуры, диаметром около 6мм
• Отвод
• Молоток
• Зубило
• Напильник

Первым делом следует сделать поддувало. Ниже желоба горловины вырежьте прямоугольное отверстие. А в днище, в свою очередь, нужно вырезать отверстие такого диаметра, чтобы потом вставить туда отвод, но чтобы он вошел туго .

А вот вставляется отвод так: Там, где будет дымоход, делается разметка, диаметр ее должен быть на 2 мм меньше, чем диаметр самого отвода. Далее вырезается, или прорубается с помощью молотка и зубила отверстие, которое потом нужно выровнять напильником . В отверстие туго вгоните отвод. Арматура или прут сгибается, чтобы потом стать решеткой. А саму решетку нужно согнуть так, чтобы она вставлялась в горловину. Выровнять ее нужно уже внутри бидона. Процесс быстрый и не сложный, выполнимый своими руками без особого труда .

Процесс сварки вертикальной печи из трубы

Для того, чтобы своими руками сварить печь из вертикальной трубы, следует запастись необходимыми материалами: в первую очередь – сварочный аппарат и электроды для сварки. Далее необходимы инструменты для резки метала, это может быть и обычная ножовка по металлу, и болгарка. Главный материал – два куска трубы размером минимум в 60 и 90 см (можно больше), и с толщиной стенок не менее 10 мм . , а так же еще две трубы, одна – для дымохода ( диаметром около 15 см.), другая – для каменки ( диаметром 30-35 см.).

Следует учесть, что длина трубы для дымохода должна быть подобрана с учетом того, чтобы она выступала над крышей на 40-50 см. минимум . Также понадобится арматура или стальной прут, чтобы сделать колосники и решетки . Не забудьте про врезной металлический кран. Еще пригодятся 2-3 листа металла , каждый по 10 мм толщиной, и четыре комплекта дверных петель. Из куска трубы, длиной 90 см лучше сделать топку, а другой, короткий кусок подойдет для водного бака .

Из металлического листа вырежьте круг, равный диаметру основной трубы – это дно печки . Тщательно приварите его к большему отрезку трубы. Здесь сразу же можно приварить к донышку ножки печи.

Сбоку, отступив от дна 4-5 см , вырежьте болгаркой отверстие для дверцы поддувала. Сразу после вырезки наварите на вырезанный кусок остальное – петли, ручку и щеколду.

Далее сделайте колосниковую решетку. Снова вырежьте из металла круг, диаметром равный внутреннему размеру трубы. В центре этого круга нужно вырезать прямоугольник, а в середину его наварить крест на крест прутья арматуры. Теперь всю эту конструкцию приварите внутрь трубы выше дна на 17-20 см .

Далее вырезаем еще одну дверцу – для закладки топлива . При ее вырезке нужно отступить от колосника примерно на 18 см, и сделать ее размером 25 на 25 см. Так же привариваем к ней петли и ручку.

Теперь можно делать бак для воды. Ко второму, меньшему куску трубы приварите днище . В днище сделайте отверстие для дымоходной трубы (следите за диаметром). Вставляйте и приваривайте патрубок.

Крышку бака удобнее сделать из двух полукругов. Сначала вырежьте круг по диаметру бака, затем разрежьте его на две части . В одной половине сделайте отверстие для дымохода и приварите его к основной трубе. Другую часть прикрепите к первой петлями , чтобы получить откидную крышку, через которую будет удобно наливать и набирать воду. Не забудьте приварить ручку. Внизу на баке сделайте кран для горячей воды. В итоге у вас должно получиться две конструкции – их нужно сварить вместе. Как видите, сварить такую печь своими руками не так уж и сложно.
