Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

• песок, щебень и цемент для бетонирования;
• консольные металлические блоки;
• продольные металлические швеллеры;
• арматурные прутья и вязальная проволока. Из них собирается каркас;
• необрезные доски для устройства опалубки;
• бетономешалку;
• электро- или газосварку;
• уровень строительный;
• рулетку;
• штыковые и совковые лопаты;
• лом;
• опорный швеллер;
• молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

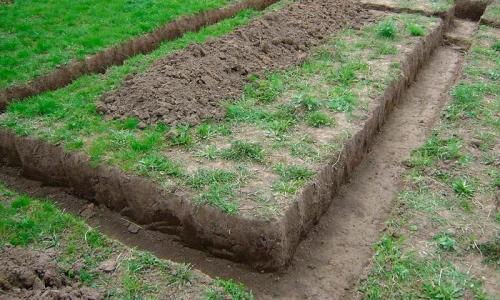

1. Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.

   Траншею для ленточного фундамента нужно углублять ниже уровня промерзания почвы

2. Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.

   Опалубка для фундамента собирается из досок толщиной 25–30 см

3. Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.

   Каркас состоит из арматурных прутьев, жёстко связанных или сваренных между собой

4. Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
5. К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.

   Продольный швеллер приваривается к арматурному поясу на уровне установки нижней части ворот

6. В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
7. Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.

   Провода укладываются в трубы, расположенные внутри опалубки
8. Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
9. Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.

   Опалубка заливается бетонным раствором сначала на 1/3 от объёма

10. Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.

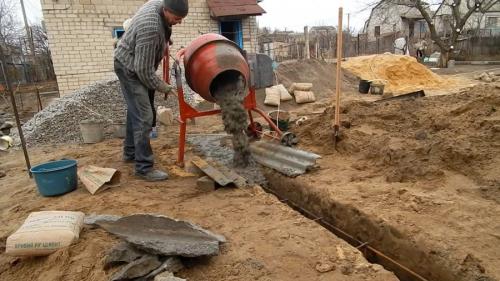

Как правильно залить фундамент. Как залить фундамент – инструкции и схемы правильной заливки своими руками

Для правильной постройки загородного дома, дачи или строения иного бытового назначения работы необходимо начинать с заливки фундамента. Данную операцию можно выполнить своими силами, не привлекая наемных работников, что позволит сэкономить значительную часть средств и быть полностью уверенным в качестве проведенных работ.

Строго опираясь и соблюдая правила для заливки фундамента, каждый сможет справиться с процедурой вполне успешно.

Разновидность фундамента

Тип заливаемого фундамента подбирается в каждом случае индивидуально и зависит от внешних факторов, особенностей исполнения, трудоемкости и затрат, а именно:

• Тип планируемого строения, его размеры, вес и наличие подземных помещений, таких как глубокий погреб или гараж, предъявляют определенные требования к фундаменту.
• Состав и основные характеристики почвы накладывают свои особенности. Преобладание каменистого грунта не влияет на его насыщение грунтовыми и талыми водами, что обеспечивает неподвижность и отсутствие рисков разрыва фундамента как по высоте, так и в продольном направлении. Глинистые или торфяные грунты подвержены пучению, что может повредить возведенное строение.
• Наличие и уровень залегания грунтовых вод определяет глубину закладки.

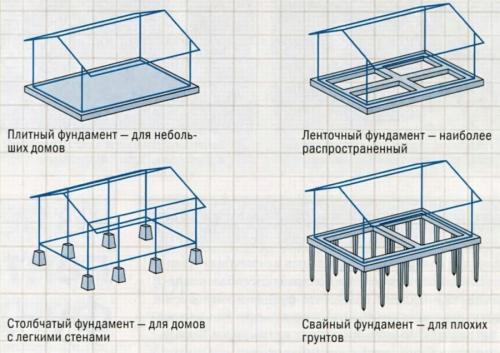

В зависимости от вышеуказанных факторов, все типы фундаментов подразделяются на следующие:

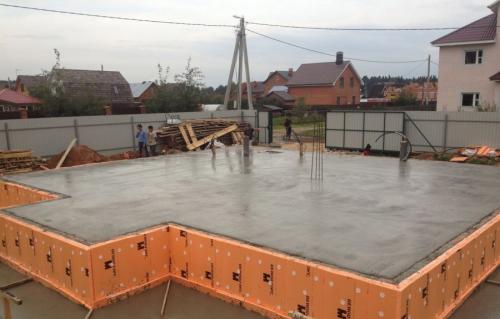

Плитный фундамент

Используется в качестве основания для крупных домов, построенных из кирпича, бруса или строительных блоков. В зависимости от планируемого расположения подземных помещений, разделяется на мелкозаглубленный и заглубленный.

Основным преимуществом такой технологии является то, что они не зависят от характеристик грунта и обеспечивают сохранность постройки. Однако, она достаточно дорогостоящая, для заливки необходимо использовать спецтехнику.

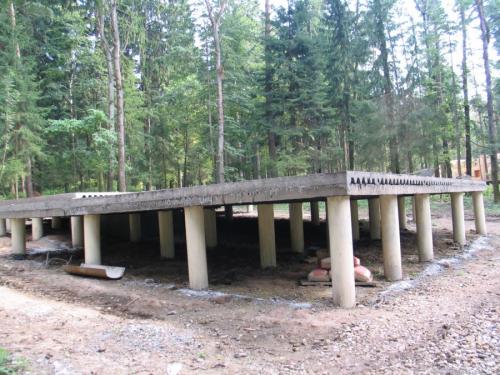

Свайный фундамент

Подходит для песчаных и глинистых типов грунта, а также при расположении строения на неровной местности с преобладанием уклонов. Является затратным и требует применения специальной техники.

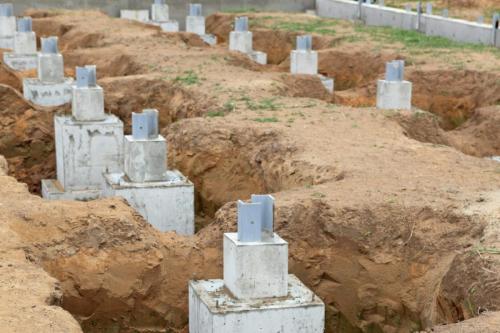

Столбчатый фундамент

Технология заливки простая и дешевая, однако, подойдет только для зданий с небольшим весом, таких как некрупные хозяйственные постройки или летние щитовые домики.

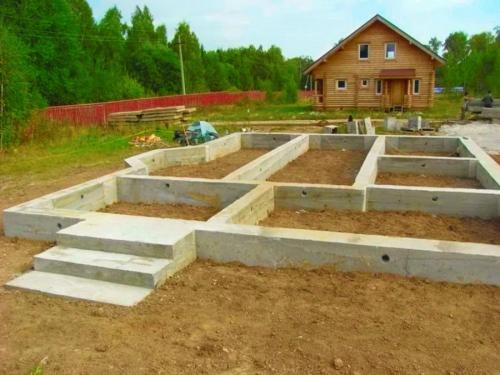

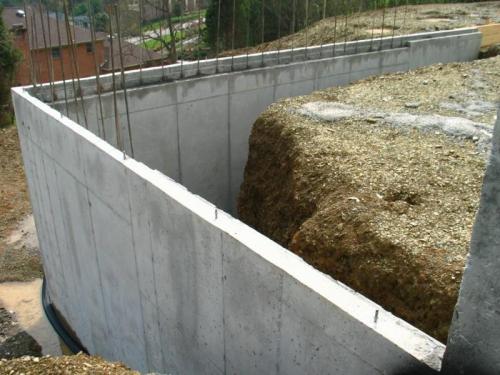

Ленточный фундамент

Представляет собой монолитную плиту из железобетона, которая проходит в земле под всеми несущими стенами возводимого здания. В настоящее время данная технология является наиболее востребованной, не требует применения специальных машин, а при строгом соблюдении подробной инструкции о том, как правильно залить фундамент, это под силу выполнить своими руками.

Технология самостоятельной заливки фундамента

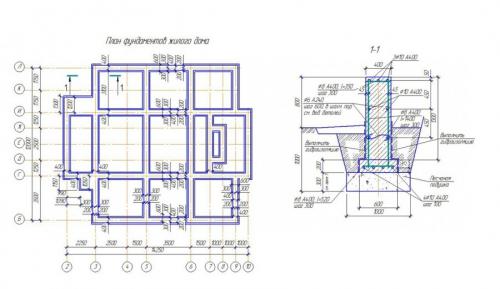

Перед началом самих работ необходимо точно определиться с размерами и параметрами планируемого дома и постройки, расположением не только внешних, но и внутренних стен, которые будут являться несущими.

После этого можно приступать к следующим процедурам.

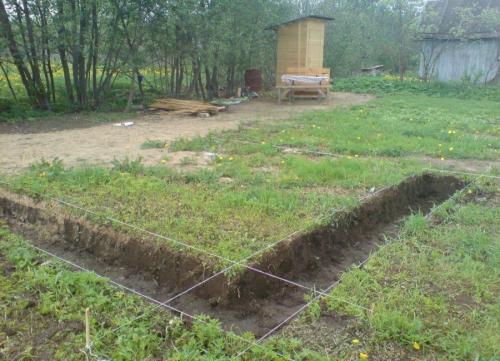

Разметка места под будущий фундамент

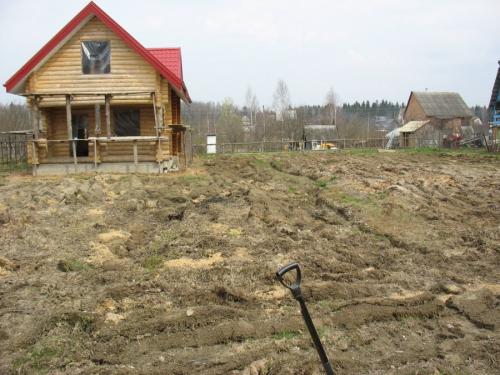

После окончательного принятия решения о постройке дома, необходимо тщательно подготовить участок под возводимое строение. Место постройки нужно очистить от деревьев и кустарников, крупных камней и прочего мусора, который может препятствовать работе.

После этого требуется подготовить необходимый инструмент, который включает в себя:

• Бечевка или леска;
• Колышки из дерева (длина может быть от 110 до 130 см);
• Измерительная рулетка. Предпочтение следует отдать длинным вариантам, до двадцати пяти метров;
• Бытовые ножницы для нарезки бечевки или лески;
• Строительный отвес;
• Слесарный угольник;
• Любое счетное устройство типа калькулятора. Оно будет необходимо для правильного расчета сторон заливаемого фундамента и объема смеси;

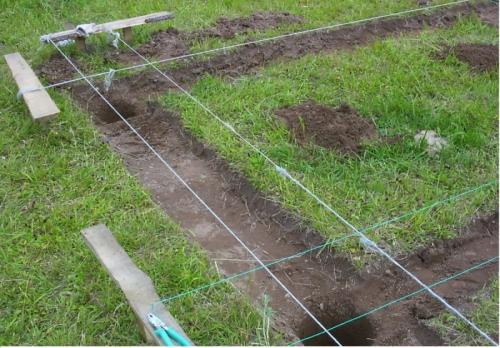

Первым делом нужно наметить место, в котором будет располагаться любой угол фасада здания, после чего в требуемую точку забивается имеющийся колышек. От установленной метки отмерить ширину планируемого фасада, после чего на требуемое расстояние вбивается второй колышек.

Используя строительный отвес проверяется возможное отклонение угла фасада, выставляется вертикаль, после чего от нее протягивается бечевка или леска, которая должна быть расположена строго перпендикулярно требуемой линии фасада.

Применяя слесарный угольник намечают оставшиеся углы здания, устанавливая колышки на требуемые места и соединяя последние бечевкой. После всех проведенных процедур важно проверить точность расположения вбитых маячков, для чего при помощи строительной рулетки производится замер диагоналей здания. При имеющемся расхождении нужно подкорректировать вбитые колышки.

Таким образом, размечается внешний диаметр строения. Для определения внутреннего периметра, не отходя от линии разметки по разные стороны каждого вбитого колышка, также устанавливают еще по одному, отступая по сорок сантиметров в каждую сторону.

Как правильно залить наливной самовыравнивающийся пол. Правильная заливка самовыравнивающейся стяжки

Если самовыравнивающаяся стяжка готовится самостоятельно, для этих целей следует использовать только чистые пластиковые бадьи объёмом 80–100 литров. После каждой порции ёмкость нужно тщательно чистить, особенно при работе с гипсовыми составами. Даже малейшие вкрапления остатков от предыдущего замеса могут повлиять на скорость схватывания, крупные же фрагменты образуют неровности на готовом покрытии.

Для замешивания потребуется строительный миксер с регулировкой оборотов и ленточной спиральной насадкой. Стяжку нужно перемешивать аккуратно, не допуская вспенивания, при этом периодически следует лопаткой подчищать дно и углы емкости, где скапливаются неразмешанные остатки.

Из-за того, что часть сухой смеси не будет задействована в приготовлении, возможно нарушение водоцементного отношения. По этим же причинам необходимо строго придерживаться пропорций, указанных в инструкции, и не использовать составы, долгое время хранившиеся в открытых мешках.

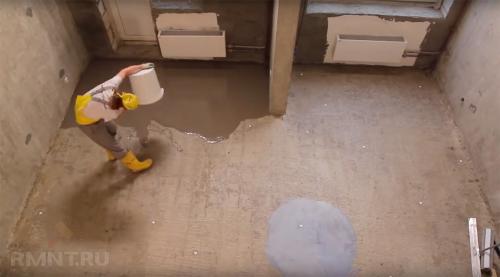

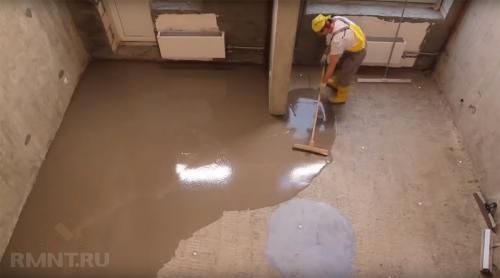

Выливать смесь на пол можно любым удобным способом, даже просто опрокинув бадью. Смесь изначально проталкивается шваброй, чтобы смочить всю поверхность пола, включая участки в углах у стен. После этого можно добавлять смесь в любое место заливаемой площади, пока уровень не достигнет отметки.

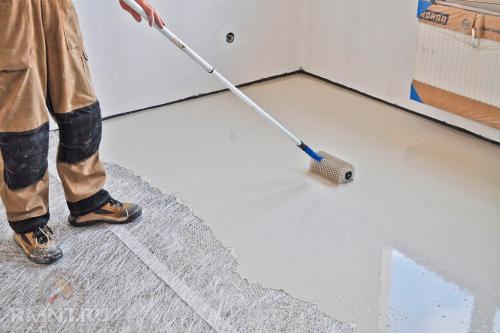

Когда сформирована нужная толщина слоя, следует прокатать стяжку игольчатым валиком, чтобы вытеснить собравшиеся пузырьки воздуха. Если в смесь было вовлечено много воздуха при замешивании, уровень стяжки после прокатывания может снизиться, особенно при большой толщине слоя. В таких случаях требуется приготовить и залить дополнительную порцию смеси требуемого объёма.

В период схватывания, указанный в инструкции, стяжку нельзя подвергать даже ограниченным механическим воздействиям. После застывания следует обрезать выступающие края ленты, слегка протереть поверхность абразивной сеткой, чтобы сбить незакреплённый наполнитель, и очистить пол от пыли. Финальный этап — пропитка грунтовкой глубокого проникновения, которая разбавляется водой в соотношении 1:3 и обильно выливается на пол. И цементные, и гипсовые вяжущие требуют повышенной влажности в период гидратации, поэтому не будет лишним периодический обрызг пола водой.

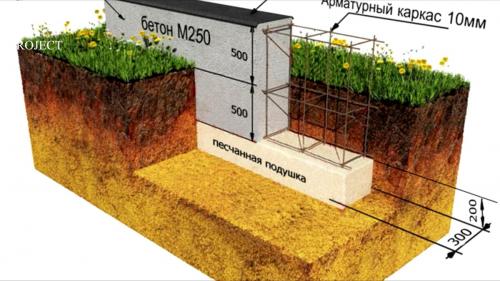

Как правильно залить фундамент под дом. Доброго времени суток! Хочу поделиться опытом закладки фундамента, на своем примере.

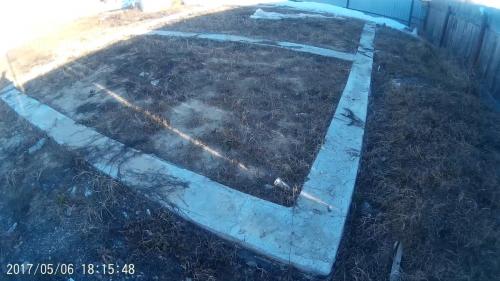

Фундамент уже достаточно отстоялся. На тот момент когда проводились земляные работы особо видео съемка не велась, да и не было на это времени. Сейчас стройка возобновилась, в связи с чем решил сделать серию видеороликов (статей) с самого начала строительства, надеюсь кому ни будь будет полезна данная информация.

Это часть №1 из данной серии, и будет она про возведение фундамента.

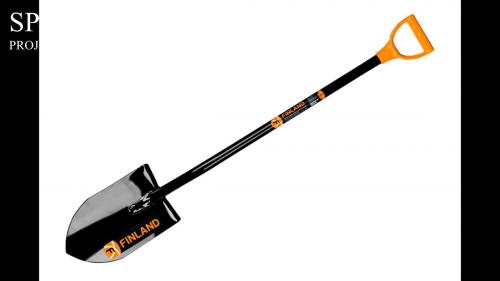

Перед началом работ, необходимо запастись инвентарем – исходя из опыта советую сразу купить хорошую штыковую лопату с удлиненным штоком из хорошей стали и лазерный уровень – он же нивелир.

В дальнейшем при ремонте и отделке он вас не раз выручит. В магазине они стоят конечно дороговато, поэтому я заказал с Алиекспресс и не прогадал, качество и точность оказались на высоте. Если кому ни будь понадобится - брал здесь - http://ali.pub/2c3b53.

Перед этим, пробовал копать обычной лопатой и использовать гидроуровень, намучался изрядно и потратил кучу времени…

Итак начнем.

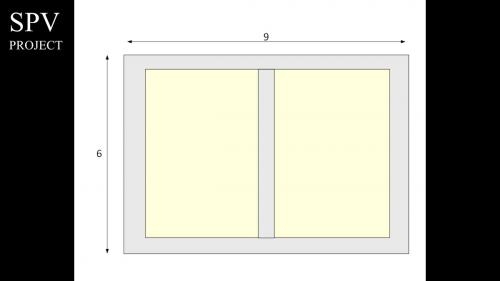

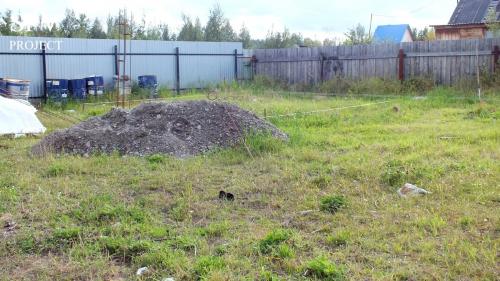

Первый этап это определение места, размера будущего сооружения, планировки, выбор материала из которого собираетесь строить и соответственно выбор типа фундамента. В моем случае размер составляет 6 на 9 метров со стеной по середине 9 метровой стороны, материал стен керамзитобетон. Изучив множество литературы, было решено возводить мелко заглублённый ленточный фундамент шириной 40 см глубинной 60.

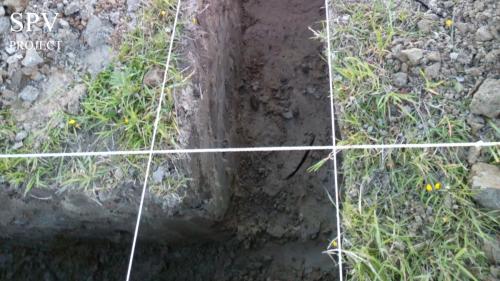

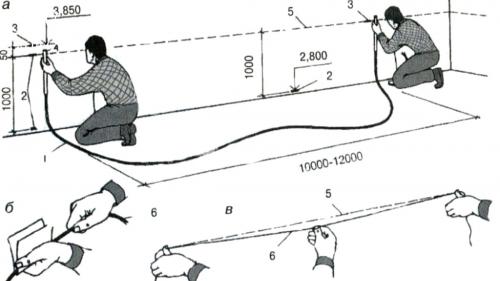

Второй этап это разметка, делать ее лучше с помощью двух веревок, определяющих внутренний и внешний контур фундамента. Так удобнее в дальнейшем будет копать. Как можно точнее выведите диагонали прямоугольников они должны быть равны.

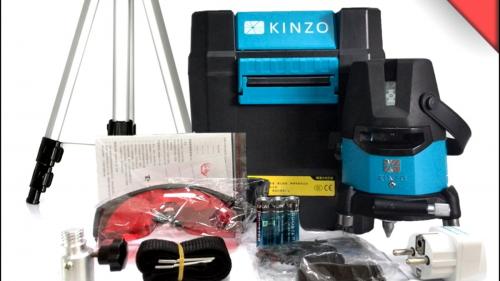

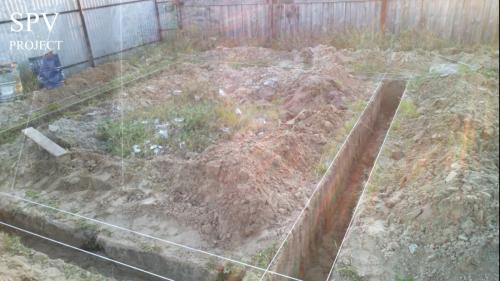

Третий этап это земляные работы, при раскопке старайтесь делать дно по уровню, в этом вам очень поможет лазерный уровень, удаляйте выкопанный грунт сразу за внутренние приделы фундамента, чтобы не делать двойную работу, поверьте проще сразу выкидывать за пределы – как видно на фотографии я знаю о чем говорю=)

Глубину раскопки необходимо определять с учетом 30 сантиметровой песочной подушки.

Четвертый этап. После удаления грунта необходимо сделать песчаную подушку под будущий фундамент. Для этого подойдет крупный песок без содержания глины. Укладываем его на дно ровным слоем, опять же толщину контролируем нивелиром. После этого утрамбовываем и проливаем водой, чтобы он максимально осел.

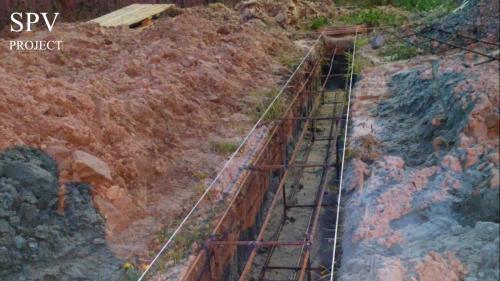

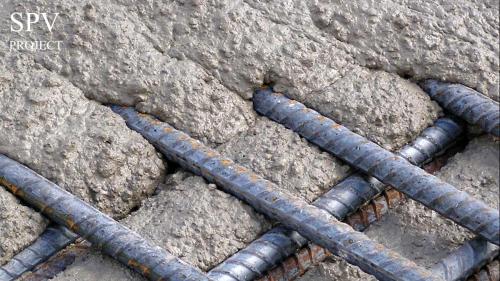

Пятый этап это армирование. Была выбрана арматура 10 мм. Наварены одинаковые заготовки по три прутка, уложено все в опалубку. Арматуру я не вязал, все было приварено. Также перед самой заливкой были усилены углы отдельными прутками.

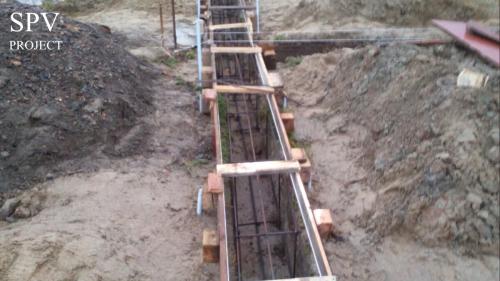

Шестой этап это опалубка – сделана она была из разобранных евро поддонов. Внутри степлером до самого дна был прикреплён рубероид. Верхний край опалубки выставляем опять же с помощью нивелира. Советую при сборке опалубки использовать саморезы. В дальнейшем проще будет ее разбирать, и аккуратней все получится. (если использовать новые материалы и не мудрить с поддонами, то конечно сначала сооружается опалубка потом закладывается арматура. В моем случае все наоборот, мне так было удобнее…)

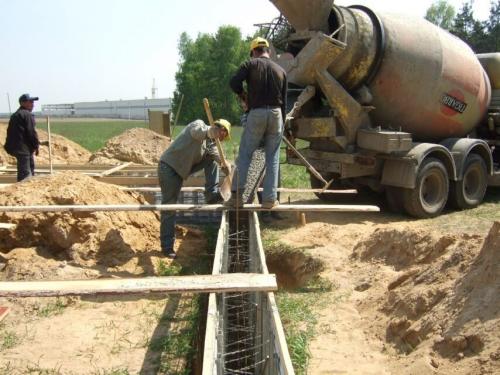

Седьмой этап это заливка бетона. Было решено мешать бетон на месте. Для этого была заказана машина ПГС с содержанием гравия 60-65% . Использовался 400 цемент. Пропорция цемента к ПГС 1 к 6. Количество воды изменялось в зависимости от влажности компонентов. Бетон должен быть достаточно густым, и в свою очередь подвижным. Также при заливке его необходимо обязательно его утрамбовывать, Лучше всего это делать глубинным вибратором. Расчетная марка бетона М250.

После заливки необходимо укрыть бетон пленкой, и по потребности проливать водой.

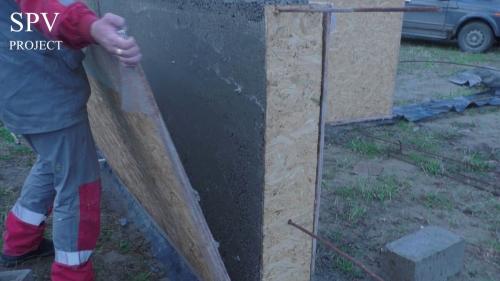

Восьмой этап финальный, это снятие опалубки. Думаю здесь комментировать нечего… Разбираем и отправляем бывшие поддоны на дрова.

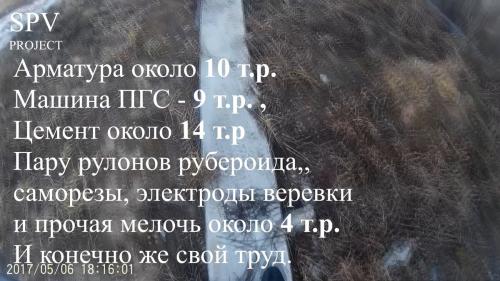

Оринтировочные затраты

В общем при возведении фундамента я затратил средств: Арматура около 10 т.р. Машина ПГС – 9 т.р. , Цемент около 14 т.р Пару рулонов рубероида, саморезы, электроды веревки и прочая мелочь около 4 т.р. , (песок завозился раннее) и конечно же свой труд. Спустя уже где-то 3 года на фундаменте нет никаких изъянов и трещин. Получился прочный и экономичный вариант фундамента.

В этом году нагрузил его керамзитобетонными стенами, методом монолитной заливки со съемной опалубкой. Об этом будут опубликованы следующие части про дальнейшее развитие стройки. Чтобы их не пропустить не забудьте подписаться на канал YouTube и Яндекс.Дзен.

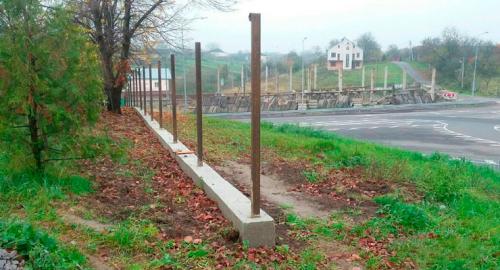

Как правильно залить фундамент под забор. Очередность наливки

Разделим все работы на пять этапов, чтобы без ошибок сделать фундамент для забора:

1. Необходимо сделать разметку по периметру фундамента: для этого вбивают колышки и натягивают веревку, обязательно фиксируют ее на углах. В местах поворота необходимо забить колышек, также отметить место для ворот и калитки.
2. Роют траншею шириной 35-40 см и глубиной до 50 см, в местах, где будут установлены столбы, делают углубления до 90 см. Рекомендуемое расстояние между столбами 2 метра, а высота столба с учетом подземной части — не менее 2,5 метра. Устанавливаем столбы, строго вертикально фиксируем их камнями, битым кирпичом и гравием, проверяем уровнем – это важно. Засыпают дно траншеи подушкой 5 см из гравия.



   Соблюдайте правила заливки фундамента под забор, чтоб в итоге получить добротное строение

3. Приступают к установке арматурного пояса из рифленой арматуры 10-15 мм, не рекомендуется использовать сварку в местах соединения, лучше пользоваться проволокой, продольная арматура должна быть рифленой, диаметром не менее 12 мм, а поперечная и вертикальная может быть гладкой и меньшего диаметра. Армирующий пояс сначала изготавливают и потом опускают в траншею, обязательно обвязать столбы — это усилит конструкцию.
4. Ставят опалубку. Для ее сборки можно использовать подручные материалы — старые доски, фанеру, шифер и так далее. Это позволит удешевить конструкцию, основная задача опалубки — обеспечение фундаменту ровной поверхности. Выставляют и расклинивают опалубку на 25-30 см над поверхностью, проверяют возможность утечки заливной смеси. Проводят тщательную проверку опалубки до начала бетонных работ. Опалубка является временным элементом, и по окончании работ должна легко разбираться.
5. Заливают бетон. Бетонируют поэтапно горизонтальными слоями и разным типом раствора. В землю заливают более грубый с гравием или щебнем, а над землей — мягкий песок и цемент. При поэтапной заливке удастся избежать пустот в бетоне. Снимают опалубку через 5 дней. В сухую погоду фундамент необходимо поливать водой во избежание трещин. К последующим работам можно приступать после полного высыхания, когда основа наберет прочность.

Как правильно залить полы в частном доме. Подготовительный этап

Все перечисленные выше пункты вплоть до заливки можно объединить в единую категорию – подготовительный этап. Естественно, начинать необходимо с расчета площади полов, чтобы понимать, какая сумма и сколько приблизительно времени будет затрачено на заливку.

Если речь идет о том, как правильно залить пол в частном доме, то расчет закупаемых материалов производится по следующей схеме (на примере помещения размером 5х5 метров):

• площадь пола вычисляется по стандартной формуле: длина умножается на ширину (5х5=25 квадратных метров);
• объем заливаемого раствора вычисляется путем умножения площади пола на предполагаемую толщину стяжки. Из расчета на слой в 10 сантиметров: 25 квадратных метров умножить на 10 сантиметров – 2,5 кубометра стяжки.

С учетом произведенных расчетов следует закупать и материалы.

Для качественной стяжки потребуются следующие компоненты:

• обычный карьерный песок;
• цемент марки не менее М150;
• щебень среднего размера;
• сетка для армирования стяжки размером ячейки от 5 до 10 квадратных сантиметров;

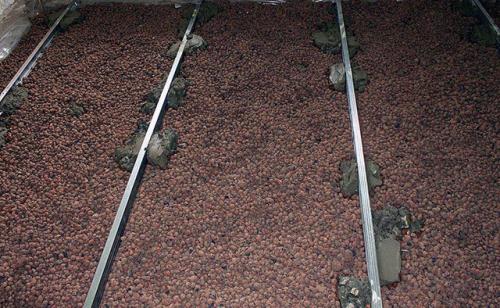

• металлические профили для выставления в качестве маяков.

Из всего вышесказанного можно сделать вывод, что перед тем как правильно заливать полы в частном доме, необходимо приобретать основные составляющие для заливки стяжки в соответствии с произведенными расчетами. Относительно высоты пола необходимо знать толщину не только стяжки и насыпных слоев, но и всех укладываемых материалов: паро-, гидро- и теплоизоляция.

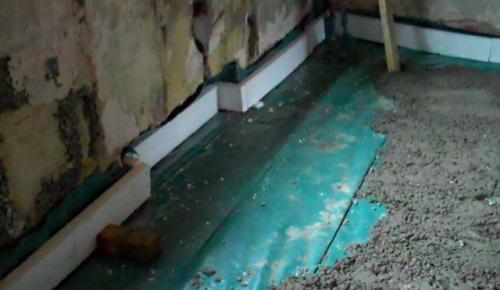

Начинается заливка полов в частном доме с очистки рабочего пространства. Естественно, необходимо с чернового пола убрать пыль, грязь, мусор при помощи веника, а еще лучше мощного бытового или промышленного пылесоса. После уборки можно приступать к такому процессу, как заливка пола в доме своими руками, который является не самым простым.

Стоит учесть сложность создания необходимого количества раствора. Если производить замес вручную, то будет затрачиваться много времени для приготовления одной порции. Лучше всего использовать бетономешалку с большой емкостью. Только при автоматическом замесе можно обеспечить правильную бесперебойную подачу раствора на пол.

Если речь идет о том, как правильно залить пол в доме, то у работника должны при себе быть следующие инструменты:

• длинное измерительное приспособление (лучше всего рулетка);
• строительный уровень, длинная деревянная рейка (правило);
• лопата и мастерок;
• круговая электрическая пила (болгарка);
• бетономешалка большого объема.
