Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

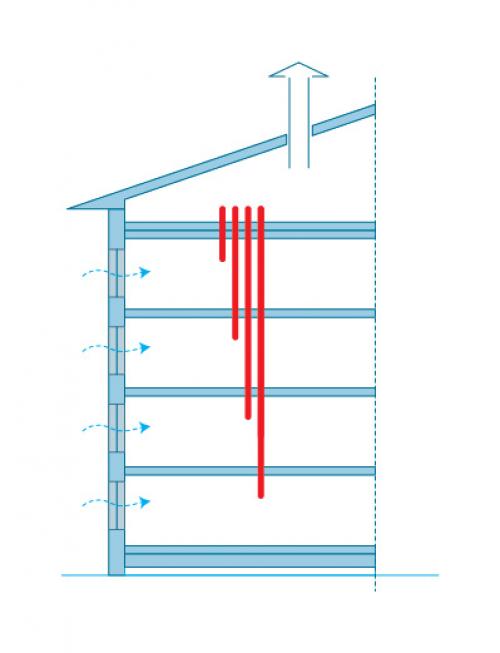

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Как устроена вентиляция в пятиэтажном панельном доме. Схема вентиляции в хрущевке

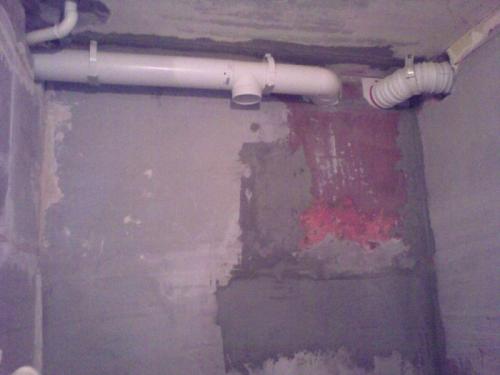

Переход вентканала из санузла в кухню

Вентиляционная система в таких домах предусмотрена, как осуществление естественного воздухообмена. Так, через естественные щели в деревянных окнах и неплотных дверях, воздух поступал извне. Перемещаясь по всем помещениям, он устремлялся в вытяжной канал, оборудованный на кухне и дополнительный – в ванной.

В санитарных комнатах, ванной и туалете, если они были раздельными – был устроен один вентканал (над ванной). Между этими помещениями предусматривалась форточка, которую, в основном, держали открытой, кроме того времени, если кто-то «нежился» в ванной. Благодаря этому небольшому окошку, все запахи поднимались вверх и уходили в вентиляционное отверстие.

Отработанный воздух из каждой квартиры попадал в вентиляционную шахту с выходом над крышей. В 70-е годы, в планирование хрущевок, были внесены дополнения и некоторые дома стали строить с дополнительным вентканалом для туалетов.

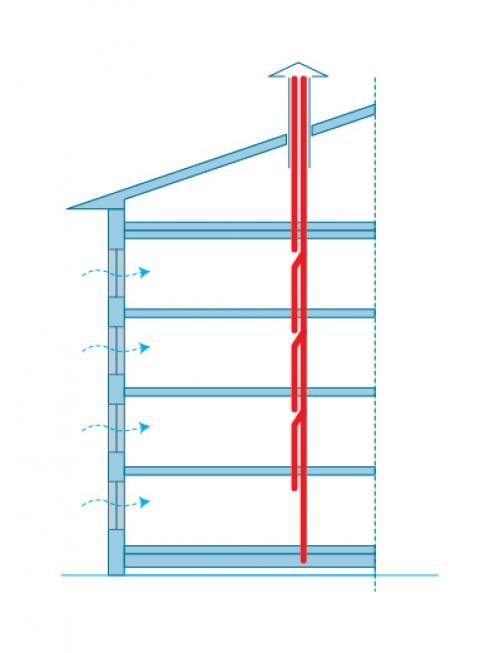

Еще один реализованный в те годы вентиляционный проект – каналы-спутники. Они представляют собой готовые железобетонные блоки, выполненные в заводских условиях, которые поступали на строительные площадки в готовом виде. Принцип их функционирования заключался в подключении к общей шахте ряда каналов-спутников. Со схемой подсоединения – через этаж. Так, первый этаж подключался в канал, второй – в первый, через 2,5 метра третий – в шахту, четвертый – к третьему.

Кстати. Планировалось, что воздух, из квартиры, выведенный в канал-спутник, никак не будет соприкасаться с воздухом из других квартир, так как их закроют заглушками. Но то ли очень спешили построить, то ли на чем-то сэкономили, но в домах с такой вентиляцией соседи сверху всегда знают меню обеда соседей снизу.

Кроме того, устраивалась вентиляция в полу в хрущевке. Такой воздухообмен нужен был исключительно в домах, где укладывали полы из дерева. Половую доску устанавливали на деревянные лаги, а в углу каждой комнаты монтировали вентиляционную решетку. Поступающий из окон и дверей воздух проходил не только по комнате, но и попадал под пол, выгоняя оттуда застоявшийся воздух и влагу. Таким образом, дерево долгое время не поддавалось гниению. Многие жители хрущевок, где была установлена вентиляция в полу, не понимали ее назначения и закрывали вентиляционное отверстие, о чем потом сожалели, когда приходилось менять полы.

Вентиляция в квартире варианты. №1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха . По этому параметру вентиляция может быть:

• естественная;
• искусственная.

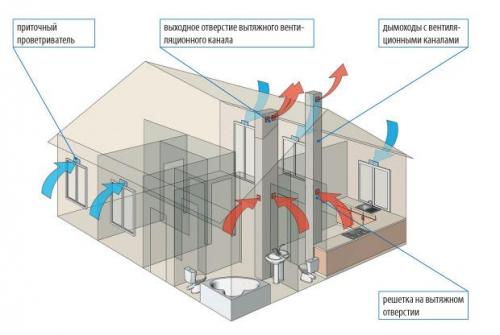

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению , как уже понятно, вентиляция бывает:

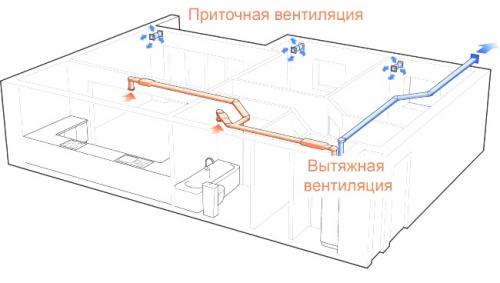

• приточная , которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
• вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

• местная . Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
• общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

• наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;

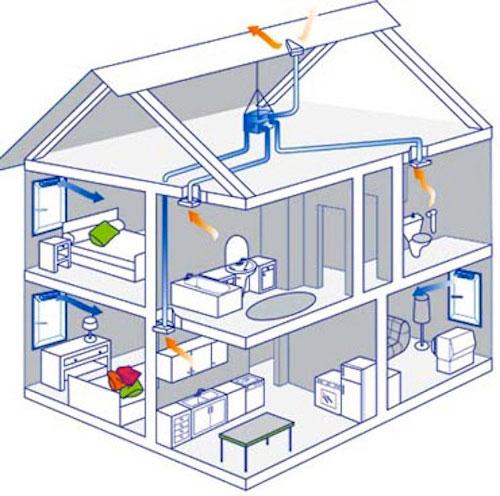

• моноблочная система, или вентустановка , совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

Система вентиляции 5 этажного дома. Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

• Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
• Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
• Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.
