Перед тем, как монтировать печной канал, необходимо выбрать дымоходную трубу. В продаже представлены готовые печные трубы, которые существенно упрощают процесс установки и делают эксплуатацию оборудования и канала с отводом отработанных газов безопасной. К распространенным типам дымовых труб относятся:

Дымоходы из кирпича. Это конструкции, которые нужно класть самостоятельно. Процесс выполняют профессиональные печники. Обычно это делается на этапе строительства дома. Кирпичный дымоход характеризуется внушительными габаритами. Однако он обладает высокой прочностью и надежностью. При правильной кадке и использовании подходящих материалов, выведенный дымоход через крышу будет служить многие десятилетия.

Круглые стальные трубы. Недорогие изделия, которые характеризуются простотой выведения через крышу из профнастила. Такие аксессуары можно монтировать с применением специальных доборных элементов, что повышает производительность выведения трубы и ее качество. Из недостатков – небольшой срок службы ввиду быстрого прогорания стенок тонколистовой стали. Из которой делаю подобные дымоходы.

Труба в трубе (или сэндвич-дымоход). Это современный материал. Он, так же как и обычный круглый дымоход, просто выводится на крышу из профнастила. За счет утепленной сердцевины достигаются высокие эксплуатационные характеристики канала. Из недостатков следует выделить только высокую стоимость приспособления. Однако такие печные трубы окупают себя долговечной службой.

Модульные системы для печных труб. Данные конструкции состоят из нескольких слоев. В приспособлениях предусматриваются специальные минеральные заполнители (шамот и глина). Также внутри конструкций имеется слой минераловатного утеплителя. За счет шамота снижается тепловая нагрузка на внутренние слои и достигается высокая устойчивость их к разрушительным нагрузкам при резких перепадах наружных температур. Данные изделия являются самыми качественными и надежными. Но цена дымоходов модульного типа является самой высокой по отношению к другим готовым конструкциям.

Источник: https://otoplen-dom.ru/novosti/kak-vyvesti-trubu-cherez-kryshu-iz-profnastila-primykanie-profnastila-k-trube-pryamougolnogo

Примыкание трубы к профлисту. Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Как обойти дымоход профнастилом

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез. Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Примыкание трубы к кровле с помощью рулонной гидроизоляции

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.

Источник: https://otoplen-dom.ru/stati/primykanie-truby-k-krovle-iz-proflista-ukladka-profnastila-vokrug-truby-pryamougolnogo

Обход круглой трубы на крыше из профнастила. Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваютсяконтуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками . Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции.  Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

• Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
• Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

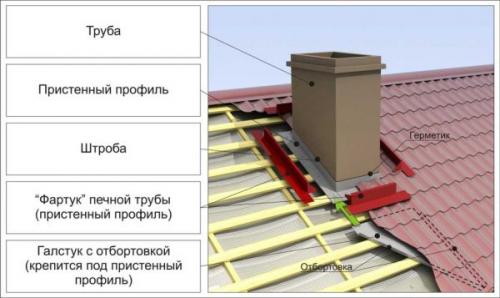

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно , чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш . Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

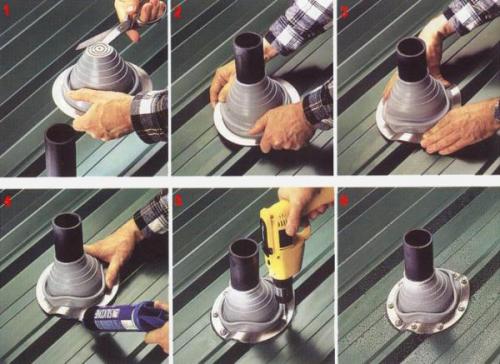

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы . Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!

Чем заделать щель между трубой и профлистом. Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:
По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.
Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

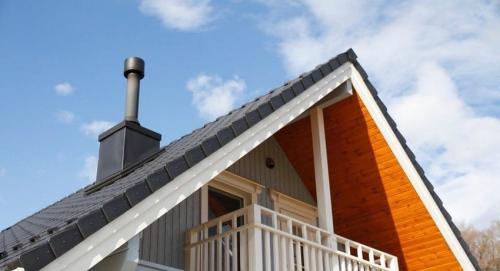

Гидроизоляция круглой трубы на крыше. Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

• Для прямоугольной и квадратной конструкции подойдет металлический фартук;
• Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
• Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
• Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Установка трубы на кровлю из металлочерепицы

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

• Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
• Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя — 13 см.
6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Источник: https://detali-interera.ru-land.com/stati/germetizaciya-truby-na-kryshe-iz-profnastila-germetizaciya-kvadratnogo-kirpichnogo-dymohoda

Как заделать кирпичную трубу на крыше из профнастила. Гидроизоляция печной трубы квадратного сечения

С точки зрения технологии для правильной организации работ своими руками важен не характер кровельного материала – из металлочерепицы, из ондулина, а сечение дымохода – прямоугольное или круглое.

Гидроизоляция дымохода проводится вместе с укладкой гидроизоляционной мембраны на крыше.

1. Пленочное полотно на этом участке разрезают так, чтобы материал укладывался на печную трубу внахлест. Пленка приклеивается на стенки дымохода полимерно-битумной мастикой.
2. Поверх плотно прижатых краев мембраны снова наносят слой битумной мастики. Такая гидроизоляция уже достаточно надежна, но не отличается высокой прочностью.
3. Сверху мембраны закрепляют обрешетку под фартук – второй элемент гидроизоляция на крыше. Расстояние между стенкой и рейкой – 5–10 см. Бруски рекомендуется обработать антипиренами.
4. Вокруг печной трубы монтируют фартук, начиная с нижнего элемента. Фартук располагается выше кровли на 10–15 см и покрывает участок в 20–30 см по периметру дымохода. Крепление – дюбель-гвоздями с шагом в 15–20 см.
5. Стыки между элементами и дымоотводом обрабатывают жаростойким герметиком.
6. Затем укладывают кровельный материал поверх нижнего фартука. Элементы крыши из металлочерепицы или из ондулина укладываются встык, следя за тем, чтобы щели были как можно меньше.

Если речь идет о крыше из профнастила, то здесь в листе под дымоход формируется отверстие размерами на 1,5–2 см меньше параметров дымохода. В углах отверстия делают надрезы, аккуратно отгибают края листа. На этапе укладки кровельного настила, этот фрагмент надевают на печную трубу и выравнивают отогнутые края, стараясь уменьшить стыки до минимума. Для гидроизоляции используется специальное приспособление, наподобие битумной гидроизолирующей ленты, или рубероид и водоотталкивающий герметик.

1. Сверху кровли из профнастила, металлочерепицы и других материалов монтируют металлический верхний фартук, аналогичный нижнему. Можно использовать клеящиеся материалы, наподобие Вакафлекс, Мастер Флеш, Ондуфлеш и прочее.

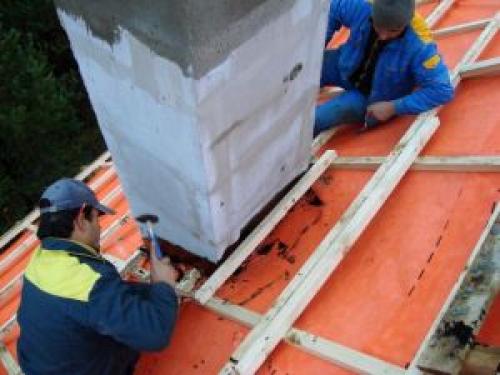

На фото можно увидеть укладку фартука вокруг печного дымохода на крыше.

Гидроизоляция печной трубы с круглым сечением

Необходимость такая возникла из-за широкого распространения сендвич-труб, весьма практичных и более доступных по стоимости. Осуществить ее своими руками даже проще, так как здесь гидроизоляцию обеспечивает специальное устройство – трубная проходка.

Выглядит проходка как короб из стали или алюминия с колпаком из полимерного материала.

1. Вокруг дымохода устраивают деревянную обрешетку, так же как делали в предыдущем случае. Укладывают кровельный материал.
2. В гибкой полимерной части проходки вырезают отверстие с нужным диаметром. Приспособление надевают на трубу, обжимают по кровельному материалу.
3. Стыки обрабатывают специальным жаростойким герметиком. Проходку закрепляют саморезами к обрешетке с шагом в 7–10 см.

Как вывести трубу от буржуйки через крышу. Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива.

Методика выполнения расчёта довольно проста. Следует перемножить величину объёма топочного пространства на коэффициент, равный 2,6–2,7. Полученное значение соответствует внутреннему диаметру дымохода.

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

На расчётном этапе целесообразно разработать эскиз дымохода.

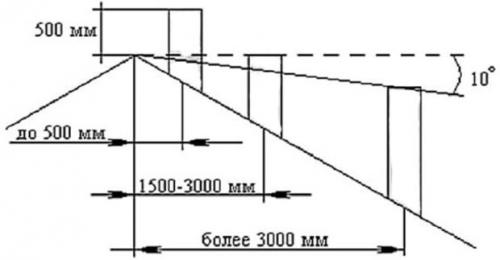

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м.

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Как вывести трубу через крышу из металлочерепицы

Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.

Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.

Проход сэндвич трубы через крышу из металлочерепицы

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

В состав набора входит:

• Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
• Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
• Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Важно! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы.

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.

Обустройство прохода в крыше для горячей стальной трубы дымохода

Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.

Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.
