Не прошло и полгода после рукожопства с кормушкой и снова зачесались руки.

Недавно с ужасом обнаружил, что в доме нет ни одной скамейки и решил сделать лавочку из профильной трубы .

Первым делом решил узнать среднюю стоимость скамейки, а то может и смысла нет так заморачиваться. Но когда Яндекс Маркет «нарисовал» мне цифру в 5000 р., то понял, что буду делать своими руками.

Лавочку  можно сделать либо из дерева, либо из металла. Поразмыслив, принял решение делать из профильной трубы, так как все преимущества «налицо». В отличии от деревянных, скамейка из профильной трубы обладает повышенной прочностью, не боится воздействия влаги и способна выдержать приличные нагрузки.

Друзья, перед тем как ехать закупать необходимый материал — сделал чертеж лавочки со спинкой.

1. Вид спереди

2 . Вид сбоку

Немного расшифрую чертежи.

Ширина металло-каркаса 1500мм, высота 900мм, где 500мм — это нижняя часть, а остальные 400мм отводятся на спинку. Ширина скамейки составляет 350мм, так как я использую 3 полока из сосны шириной 100мм, с расстоянием между ними 30мм. Длина досок составляет 1700мм и будет равномерно выступать с каждой стороны на 10мм.

Уклон спинки делал исключительно «на глазок»:)

Необходимый инструмент и материалы

1. Профильная труба 20 на 20, толщиной 2мм — 12 погонных метров
2. Болгарка или ножовка по металлу
3. Сварочный аппарат + электроды ∅3
4. Строительный уровень
5. Угольник
6. Рулетка
7. Краска по металлу
8. Лак, морилка для дерева + кисти (если есть краскопульт, то вообще)
9. Доски для скамейки — можно сделать самому, если есть возможность. Если таковой нет (как у меня), то покупаем полок осиновый — 5шт.
10. Струбцины

Лавочка у меня будет простая — без всяких изгибов, ковки и украшений. Поэтому всех вышеперечисленных инструментов вполне достаточно.

Можно приступать к работе

Как изготовить садовую скамейку —

Лавочка из профильной трубы — фото и  последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

ВАЖНО ЗНАТЬ!

Друзья! Когда будете нарезать элементы скамейки по чертежу — не забывайте учитывать собственный размер профильной трубы, дабы не срукожопить!

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

ВАЖНО ЗНАТЬ!

Друзья, чтобы ваша скамейка была идеальных размеров необходимо как можно ровнее делать рез. Лично я режу сразу по два элемента одновременно, выравнивая их и зажимая в тисках.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Лавочка из труб пвх своими руками. Способы соединения труб

Пластиковые трубы – это как детали конструктора . Комбинируя отрезки разной длины и соединяя их под разным углом, можно получить что угодно : новичок обрадуется тому, что соорудил простейшую вешалку, а профессионал легко соберет двухъярусную кровать. Главное – это уметь правильно соединять трубы, и тогда сделать можно будет любую необходимую в хозяйстве вещь.

Пластиковые трубы – это сборное название водопроводных , канализационных и отопительных труб , которые производятся из полимеров. Наибольшим спросом пользуются трубы из ПВХ и полипропилена . Отрезки разной длины и диаметра остаются после ремонта инженерных сетей в квартире или на даче, и, как правило, хламятся в кладовках, точнее хламились, пока предприимчивые народные умельцы не начали использовать их не по прямому назначению. Пластиковые трубы отличаются низким весом, высокой прочностью и долговечностью, они просты в уходе и безопасны.

Полипропиленовые трубы соединяются при помощи специального сварочного аппарата. Стоит он дорого – его выгоднее взять в аренду, а на обучение работы с ним уйдет немного времени. Можно использовать для соединения компрессионные фитинги. В любом случае, собранное изделие будет неразборным.

Когда речь идет о поделках из пластиковых труб, обычно имеют в виду трубы из ПВХ , которые можно соединять между собой такими способами:

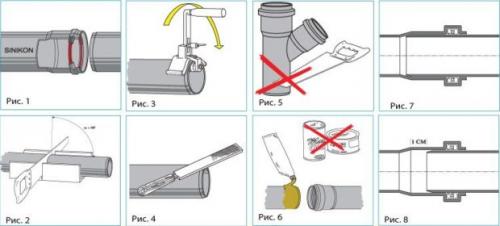

• соединение в раструб с резиновым уплотнителем . Раструбные трубы производители снабжают резиновым уплотнителем, находящимся на торце, благодаря чему работы по соединению труб выполняются просто и быстро, а стык получается герметичным. На первом этапе раструб одной трубы и гладкая часть другой очищаются от пыли и загрязнений. С гладкого конца трубы снимают фаску (угол 15 градусов, можно использовать фасочные резцы) и наносят метку, означающую глубину, на которую зайдет труба в раструб. Уплотнительное кольцо раструба и гладкую часть трубы смазывают силиконовым составом и вставляют одну часть в другую, ориентируясь на метку. Для водопровода и канализации это хорошее соединение, а если вы собираете полки или мебель, то оно недостаточно жесткое. Главные преимущества: простота и возможность демонтажа, поэтому такое соединение используют для сооружения временных строений и вещей;

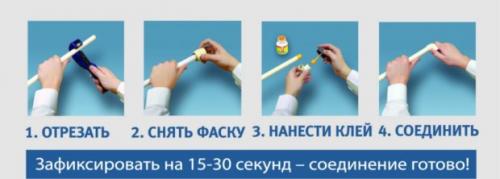

• клеевое соединение . С концов труб, которые необходимо соединить, снимают фаску (некоторые просто обрабатывают поверхность наждачной бумагой), потом наносят метки, означающие глубину фитинга. Концы труб обезжиривают метиленхлоридом, потом кистью наносят клеящий состав на трубу и внутри фаски или раструба. Труба вставляется в фитинг (или раструб), поворачивается на ¼ оборота для лучшего распределения клея, потом элементы можно прижать на 30-60 секунд. Желательно все работы выполнять быстро. Остатки клея сразу убирают, а соединению дают просохнуть несколько часов. Процесс более трудоемкий, но стык получается более надежным;

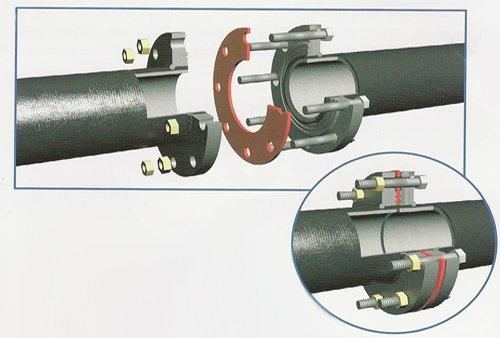

• фланцевое соединение . Отдельные участки соединяются при помощи специальных фитингов. Перед выполнением работ концы труб зачищаются. На срез одевается фланец, затем резиновая прокладка, на которую задвигается фланец. Элементы соединяются при помощи болтов с ответным фланцем. Потом производится равномерное затягивание болтов, благодаря чему достигается совмещение фланцев. Соединение надежное, конструкция получается разборной.

Лавочка из труб. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Лавочка из трубы круглой. Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!
