Правильная вентиляция в гараже своими руками. Устройство естественной вентиляции

Правильная вентиляция в гараже своими руками. Устройство естественной вентиляции

Вопросы, как правильно сделать вентиляцию в гараже, часто имеют отношение к организации естественной циркуляции, что неудивительно: в простой, на первый взгляд, схеме имеется несколько тонких моментов.

Перед началом работ необходимо рассчитать, трубы какого диаметра вам потребуются. Правила СНиП предусматривают, что квадратному метру площади гаража соответствует 1,5 см²диаметра воздуховода. Например, для бокса площадью 20 квадратов (5х4 м) необходима труба с внутренним диаметром 20х1,5=30 см². Если вы хотите установить не одну, а две вытяжки (и, соответственно, два приточных канала), их диаметры будут вдвое меньше (два по 15 см).

Система привлекает простотой установки, строительство состоит из следующих этапов:

• Вытяжное отверстие делают на 10-15 см ниже потолочного перекрытия. Трубу выводят над крышей на высоту полуметра, защищают сеткой и колпаком.

Простейшая естественная вентиляция Источник nataros.ru

• Место для приточного канала выбирают на высоте минимум 10 см от пола, отверстие проделывают перфоратором. Вставляют трубу, внешний конец закрывают сеткой и, если отверстие направлено вверх, то еще и колпаком.
• Чтобы воздухообмен был оптимальным, вытяжку устанавливают на противоположной стене и лучше по диагонали от приточного канала.

В естественной вентиляции воздух, как правило, движется с небольшой скоростью, которая имеет тенденцию снижаться из-за аэродинамического сопротивления труб. Систему можно заставить работать лучше, если снизить сопротивление следующими способами:

• Вытяжка с круглым сечением обеспечивает лучший ток воздуха, чем прямоугольная.
• Разница высот каналов должна составлять не менее 3 м. Чем выше перепад, тем лучше будет работать вытяжка, поэтому разницу можно довести до 3,5-4 м.
• Предпочтительно, чтобы вытяжная труба не меняла диаметр на всем протяжении, не имела изгибов или поворотов. Ее необходимо утеплить, чтобы избежать образования конденсата.
• По материалу желательны пластиковые или металлические трубы с гладкой внутренней поверхностью.

Схема с двумя вытяжными каналами Источник forvardplast.ru

Схемы вентиляции со смотровой ямой и подвалом

Очень часто возникает потребность в обустройстве вентиляции гаража с погребом и смотровой ямой. Циркуляция воздуха нужна как для комфортной работы в яме, так и для удаления влаги от хранящихся продуктов.

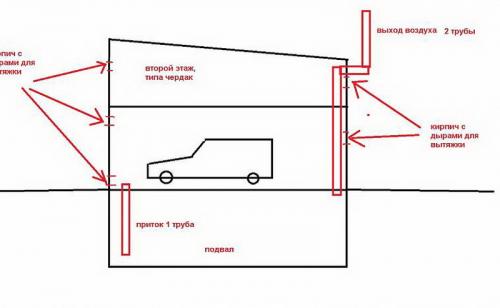

Вентиляция неотапливаемого гаража. Нужна ли вентиляция в отапливаемом или неотапливаемом гараже зимой

Вентиляция гаража зимой является предметом споров. На практике показано, что неправильная циркуляция воздуха приводит не только к плесени, но и порче самого автомобиля. Изучив эту статью, вы сможете разобраться, нужна ли вентиляция или нет.

Особенности вентиляции в зимний период

Летом вентиляция часто происходит естественным путем. Достаточно открыть дверь минут на 15 и большая часть влаги уходит. Зимой ситуация обстоит немного по другому. Во многом потребность в вентиляции зависит от того, отоплен гараж или нет.

В отапливаемом гараже

Вентиляция в гараже зимой необходима, если гараж отапливается. Особенно это касается печного твердотопливного, газового отопления и буржуек типа «бубафоня». Любые не электрические обогреватели сжигают много кислорода.

Когда автомобиль заезжает в теплый гараж, снег и наледь начинают таять от температуры. Помещение сразу заполняется водяным паром, который резко поднимает влажность. Во влажных, теплых средах без отопления заводится плесень, вывести которую потом будет сложно.

Также влажность ускорит процесс коррозии автомобиля. Чтобы этого избежать, воздух должен полностью заменяться 6-10 раз в час. В противном случае коррозии не избежать.

В неотапливаемом гараже

СНиПом была установлена комфортная температура для автомобиля в +5 градусов. При этом зимой наледь и снег испаряются, а влажность не повышается. Кстати, этот документ допускает и вообще отсутствие какого-либо отопления.

Плесень в таких условиях не образовывается в принципе, а влажность более-менее стабильна. Здесь будет достаточно обычной приточно-вытяжной системы, чтобы воздух периодически обновлялся. В рекомендациям ОНТП, для 1 автомобиля достаточно воздухообмена в 150 кубометр/ч.

Если температура ниже нуля, имеет смысл закрывать вентиляцию в гараже на всю зиму. В таком случае не будет происходить коррозии и образования плесени.

Вентиляция в подвале и погребе гаража

Зачастую вентиляцию верхнего и нижнего сектора гаража объединяют. В этом случае трубы просто выводятся внутрь помещения. Некоторые оставляют эти части вовсе без вентиляции.

В подвал должна идти отдельная труба и выходить на улицу через крышу. Так получится создать нормальный воздухообмен. Но даже хорошая вентиляция в погребе не решит проблему с влажность. Для этого стоит там поставить ведро с солью, рисом или стакан с тормозной житкостью.

Типы вентиляции

Перед тем, как сделать вентиляцию в гараже, стоит изучить ее типы – всего их 3.

Естественная вентиляция в гараже

Простой, дешевый, но вполне эффективный тип. Он использует физические качества воздуха, поэтому даже электрическая вытяжка в гараже не понадобится. Необходимо только 2 отверстия, через которые и будут циркулировать воздушные массы.

Основано естественное проветривание на балансе между грязным теплым и чистый холодным воздухом. Поэтому в минимальной форме понадобится только 2 отверстия. Нагретый воздух с загрязнениями удаляется через верхний канал, а через них поступает свежий холодный.

Немного усовершенствовать систему можно, если построить ее по этой схеме. Здесь через вент.отверстия, сделанные на тыльной стене, воздух будет поступать. Через трубы он выходит наружу. Кстати, в этом случае необходимо закрывать погреб, яму и подвал гаража зимой.

Преимущества:

1. Это дешево. Понадобятся только канализационные трубы большого сечения.
2. Минимум работы. Нужно сделать отверстия для труб.
3. Автономность. От электричества система не зависит.

Недостатки:

1. Летом, когда температура в гараже сравнится с уличной, эффективность упадет.
2. Канализационные трубы не будут отапливаться, и их придется чистить.
3. Не избежать сквозняков.
4. Придется часто чистить. В закрытом или даже засоренном трубопроводе исчезает тяга.

Механическая вентиляция

Также называется принудительной. Эта технология сложнее, но зато работает вне зависимости от температуры и погоды. Кроме труб для нее понадобится:

1. Воздушный фильтр.
2. Канальный или осевой вентилятор.
3. Канальный нагреватель.ю

Работает система просто:

1. В воздушный канал устанавливается вентилятор. Он будет принудительно выгонять загрязнения из гаража.
2. Воздух с улицы сначала будет попадать в фильтр, а затем и в нагреватель. Только после он попадает в гараж.

Удобно, что канальный нагреватель дополнительно отапливает помещение. В принципе, небольшие гаражи с ним не нуждаются в печи или конвекторе. К тому же, не придется постоянно открывать и закрывать подвал, так как туда трубу также можно провести.

Минусы у такого типа также есть:

1. Зависимость от электричества. Без него обмена воздухообмена не будет вовсе, поэтому в кооперативах с нестабильной подачей она мало подходит.
2. Расходы на электричество. Хоть и не значительные. Даже мощный нагреватель с вентилятором будут потреблять не более 700 ватт.
3. Сложный монтаж.

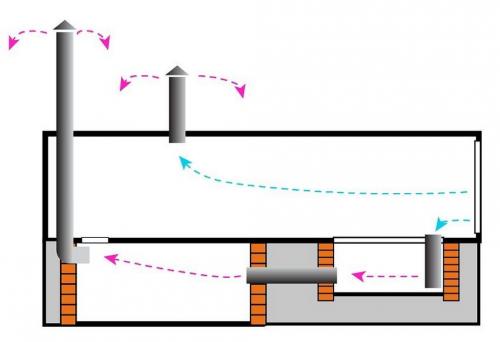

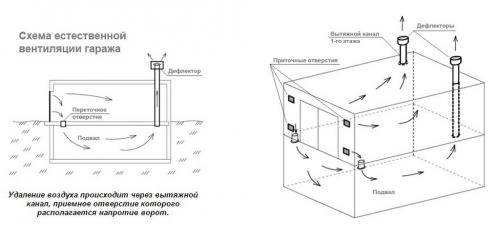

Правильный вентиляция в гараже. Естественная система

Естественная вентиляция в гараже должна планироваться ещё в процессе постройки сооружения. Если помещение уже выстроено и длительное время находится в использовании, его также возможно оборудовать вытяжкой. Перед тем как сделать вентиляцию в гараже, мастеру придётся сделать отверстия в стенах. Создать идеальную дыру не получится, потребуется цементный раствор и герметик.

Правильная вентиляция в гараже всегда учитывает качественный воздухообмен в подвале. Потребуется две пары труб, одна будет проветривать подвальное помещение, а другая – помещение для хранения автомобиля. Отверстия на входе устанавливают с одной стороны подвала на высоте 10 см и выше, а выходные каналы пробивают возле потолка на расстоянии 10 см, желательно на высоте 2 м от уровня пола.

Схема естественной вентиляции гаража

Окончание выходной трубы, которая будет находиться поблизости с полом, следует приподнять, обычно устанавливают на 50 см выше крыши. Конец входной трубы размещают на улице на высоте около 20 см над уровнем подвального помещения или в гараже несколько выше пола (10-15 см).

Согласно утверждениям специалистов, правильная вентиляция гаража своими руками обязательно оборудуется защитными элементами:

• решётка из алюминия предназначенная для защиты от попадания больших насекомых, мышей и крыс;
• насадки типа «зонтик» для ограждения трубы от дождя и снега;
• задвижки для регулировки уровня тока воздуха зимой, позволяющие открывать и закрывать воздуховод.

При монтаже вентиляционной системы своими руками рекомендуется соблюдать основные правила:

• правильно подбирать место. Важно создать выход труб с минимальным количеством изгибов;
• труба на выходе должна утепляться для избегания замерзания конденсата зимой;
• диаметр труб должен быть равномерный на протяжении всей вытяжной системы.

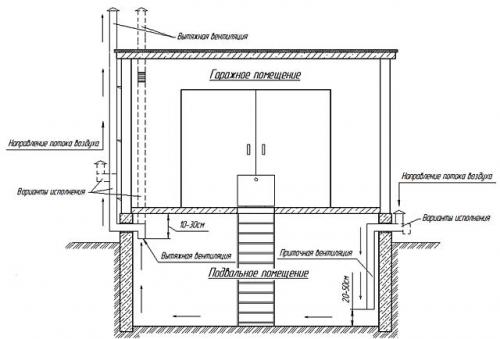

Схема естественной вентиляции гаража с погребом и смотровой ямой

Как улучшить работу естественной вытяжки гаража?

Если исключить из вентиляции вентилятор для ускорения обмена воздуха, для достижения стабильного и полноценного обновления воздушных масс следует придерживаться одного из двух способов: монтаж дефлектора, нагрев трубы на выходе.

После прогревания уменьшается вес тёплых масс в сравнении с воздухом, проступающим через приток. Он поднимается и выходит через канал вытяжки, а на смену приходит свежий воздух. Указанный принцип приводит к выравниванию давления внутри помещения и снаружи.

Чтобы прогревание воздуха сделать более эффективным, актуально для холодных гаражей, рекомендуется обработать вытяжку краской чёрного цвета. Благодаря максимальному нагреву стенок воздухопровода от солнца, воздушные массы подогреются и наступит более интенсивный воздухообмен. Если планируете окрашивание вентиляции, важно не выполнять теплоизоляцию, она нужна для прогревания воздуха лампой накаливания.

С приходом осени температура сильно уменьшается, автомобиль не испытывает трудностей от этого, а на функционировании вытяжной системы данный фактор сказывается крайне негативно. Двигатель в процессе остывания отдаст тепло за 1 час, уже через 2-3 часа температура стабилизируется, уровнявшись с уличной. Естественный метод вентиляции станет бездейственным.

Для сохранения достаточного уровня воздухообмена и предотвращения обледенения канала внутрь устанавливается лампа накаливания на 40 Вт. Процедура простая: соединить патрон под отверстием вертикальной вытяжки, вкрутить лампочку и подключить к сети. Благодаря создаваемому теплу, воздушные массы будут двигаться со скоростью от 0,2 до 0,4 м/с.

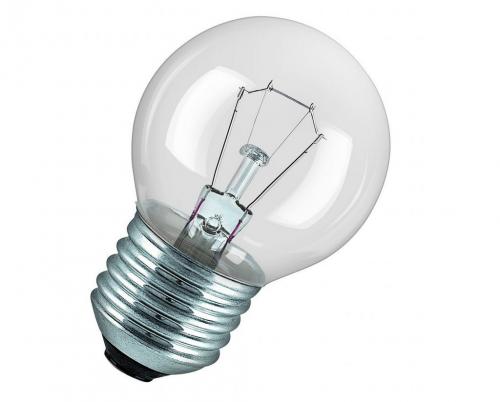

Лампа накаливания OSRAM 40 Вт E14

Поверх канала воздуховода укладывается теплоизоляция, по необходимости сверху наносится изоляция от влаги, при намокании теплоизоляционный материал потеряет часть технических характеристик. Если гараж большой, поставить одну лампочку может оказаться недостаточной мерой, воздух остывает быстрее, чем вытесняет другой.

Отметим LED-освещение и люминесцентные лампы не влияют на скорость воздухообмена, так как практически не выделяют тепло. Подходят исключительно лампы накаливания.

Источник: https://detali-interera.ru-land.com/stati/ventilyaciya-garazha-shema-estestvennaya-i-prinuditelnaya-kak-sdelat-effektivnoy-estestvennuyu

Вентиляция в гараже с подвалом. Правильная вентиляция в погребе гаража

О том, как важна правильная вентиляция в погребе гаража, говорить излишне. Все знают, что без вентиляции в погребе сыро и хранящиеся там продукты быстро портятся. Кроме того, если сырой воздух из погреба поступает в гараж, то это приводит к коррозии находящихся в гараже металлических объектов, в том числе и автомобиля.

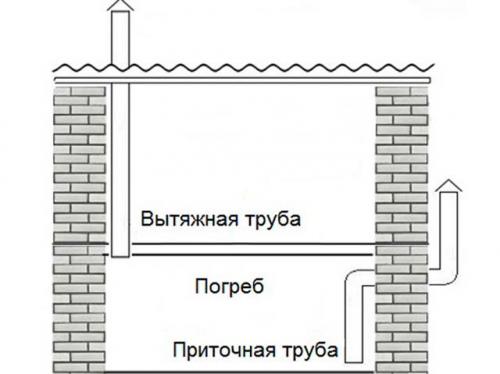

Естественная вентиляция погреба в гараже – схема

В общем, необходимость устройства правильной вентиляция в погребе гаража осознают все. Но не все знают о том, как сделать вентиляцию в погребе гаража,.

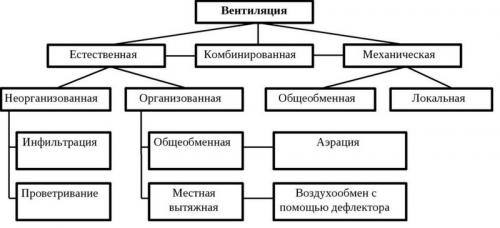

Давайте начнем с того, что вентиляция гаража , погреба и смотровой может быть одного из трех типов:

• естественная,
• комбинированная,
• механическая.

Естественная вентиляция в погребе гаража

Естественная вентиляция используется в небольших гаражах и погребах. Основное её преимущество – доступность. Однако летом такая вентиляция неэффективна или вообще не работает, а зимой необходимо периодически проверять состояние вентиляционных каналов. Они могут забиваться снегом или обрастать инеем внутри.

Естественная вентиляция:

• Достоинства:
  • не нужен источник энергии,
  • бесшумность,
  • доступность.
• Недостатки:
  • нестабильность работы,
  • необходимость периодических проверок и чисток труб,
  • невозможность каких-либо регулировок,
  • невозможность использования фильтров.

Естественная вентиляция в погребе гаража делается в соответствии со следующими правилами:

• приточная и вытяжная труба располагаются обычно в противоположных углах подвала;
• в погребе конец приточной трубы дожжен располагаться на высоте 0,3-0,5 м от пола;
• в погребе конец вытяжной трубы должен находиться на высоте 1,5-2 м от пола;
• если вытяжная труба монтируется полностью снаружи гаража – её нужно утеплить (следует различать сквозной монтаж трубы – через помещение гаража, и настенный – снаружи);
• минимальный перепад высот между всасывающим и выходным отверстиями вентиляционной системы (они располагаются на улице) – 3 метра;
• входное отверстие со стороны улицы закрывают решеткой или сеткой (от грызунов и крупных насекомых);
• вытяжную трубу желательно накрыть козырьком, а еще лучше – увеличивающим тягу диффузором ;
• Примерный диаметр трубы вытяжки в сантиметрах можно получить, умножив площадь гаража (в квадратных метрах) на 1,5;
• Диаметр вытяжной трубы может быть процентов на 10% диаметра приточной.

Естественная вентиляция в погребе гаража – варианты устройства

Помните, что каждый дополнительный изгиб вентиляционной трубы снижает эффективность всей системы. Кстати, для устройства вентиляции гаража, погреба и смотровой можно использовать трубы практически из любого материала.

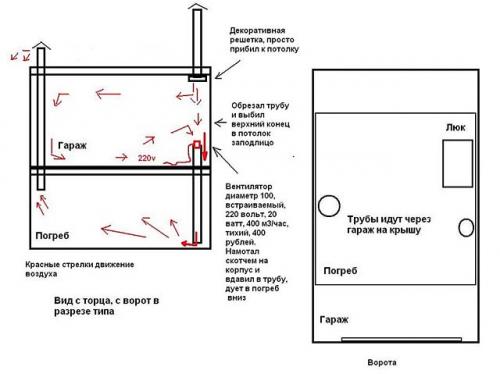

Комбинированная вентиляция в погребе гаража

Повысить эффективность естественной вытяжки можно, установив в вытяжной трубе лампочку, которая будет подогревать воздух и дополнительно усиливать тягу. В качестве альтернативы лампочке можно использовать свечку – в этом случае можно обойтись без электричества. Но все же лучше установить вентилятор. Это самый лучший способ превратить естественную вентиляционную систему в комбинированную.

Как вы догадались, комбинированная и естественная вентиляция в погребе гаража отличаются друг от друга только наличием вентилятора на одном из воздуховодов. В выключенном состоянии вентилятор будет создавать небольшое дополнительное сопротивление потоку воздуха. Зато включив его, вы сможете обеспечить эффективную вентиляцию погреба независимо от времени года и погодных условий.

Принудительная вентиляция в погребе гаража

Принудительная вентиляция в погребе гаража

Принудительная вентиляция в погребе гаража обеспечивается за счет постоянной работы вентилятора. Давайте рассмотрим преимущества и недостатки такой системы:

• преимущества:
  • стабильность работы;
  • возможность регулировки эффективности, подогрева воздуха;
  • возможность использования фильтра воздуха.
• недостатки:
  • постоянное потребления энергии;
  • шум;
  • сложность монтажа;
  • значительная стоимость некоторых компонентов;
  • наличие изнашивающихся и ломающихся деталей.

Принудительно вентиляции строится по тем же принципам, что и естественная. Ведь  естественное движение воздуха должно помогать, а не препятствовать работе вентилятора.

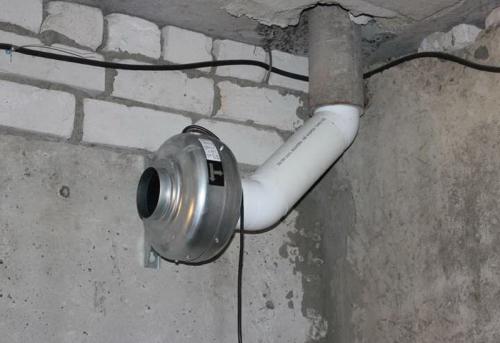

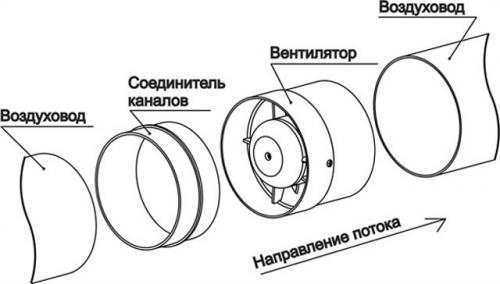

Принудительную вентиляцию в погребе гаража может обеспечить канальный вентилятор

Особое внимание при установке принудительной вентиляция в погребе гаража следует уделить безопасности. Это касается прокладка электропроводки, установки выключателей и вентиляторов. Вентиляторы лучше всего выбирать канальные.

Что же касается фильтров, подогрева воздуха и регулировки работы вытяжки – всё это требует дополнительных затрат и делается по мере необходимости.

Погреб

Микроклимат в погребе зависит не только от вентиляции. Материал стен и пола, качество работ по гидроизоляции  и утеплению – все это очень важные факторы. Не экономьте на подобных вещах, не думайте, что правильная вентиляция в погребе гаража может полностью компенсировать огрехи при его строительстве. Постарайтесь качественно сделать погреб в гараже , вполне возможно, вы тогда сможете обойтись естественной вентиляцией.

Вентиляция в гараже из канализационных труб. Типовая схема естественного вентилирования

Первым делом рассмотрим устройство вентиляции в гараже самого распространенного типа:

• гараж – металлический либо каменный без погреба и смотровой ямы;
• режим пользования – периодический (в среднем владелец пребывает в помещении не более 1—2 часов за сутки);
• сооружение используется для стоянки транспортного средства, хранения некоторого запаса автомобильных жидкостей и выполнения мелкого ремонта.

Сразу разберем вопрос, нужна ли в подобном помещении принудительная вытяжная и приточная система. Ответ звучит так: если гараж не превращен в мастерскую, то для удаления влаги и газов вполне достаточно естественной вытяжки с притоком.

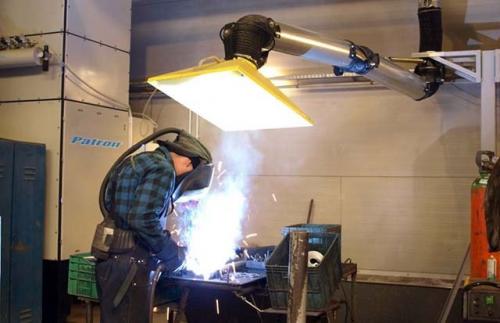

Местный отсос с вентилятором поможет уловить дым от сварки

Когда необходима принудительная вентиляция:

1. Зимой в закрытом помещении хозяин работает сваркой.
2. Владелец постоянно занимается ремонтом либо покраской автомобилей.
3. В гараже часто применяются жидкости с вредными летучими парами, например, мебельный и резиновый клей, ацетон, уайт-спирит и так далее.

Важный нюанс. Вытяжка неспособна функционировать без притока, причем независимо от силы тяги в вертикальном выходном канале. Если не предусмотреть воздушный поток с улицы, то даже механический вентилятор не сможет выбрасывать водяные пары – крыльчатка станет перемешивать воздух в одном месте.

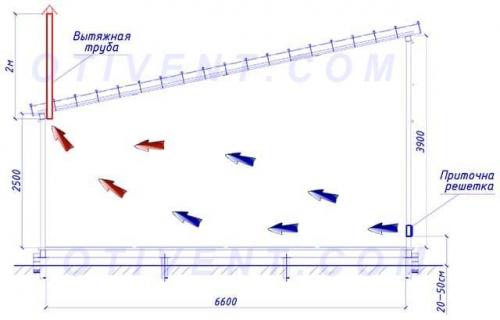

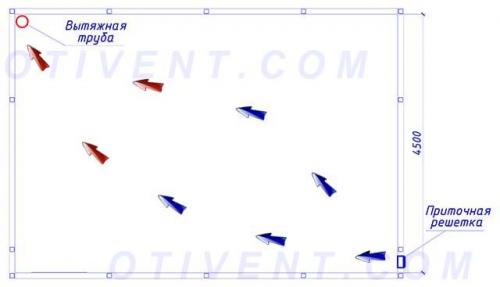

Простейшая схема воздухообмена с естественным побуждением

Теперь поясним, как своими руками сделать вентиляцию в гараже без подвала:

1. На фронтальной стене гаража по бокам от ворот пробейте приточные отверстия расчетного размера. Оптимальный вариант – заложить гильзы, когда строите здание. Высота проемов над землей — 20–50 см (чтобы ветром задувало поменьше пыли).
2. Чтобы правильно подобрать сечение труб и стеновых отверстий, произведите расчет количества воздуха. Методика представлена в последнем разделе данного руководства.
3. Установите в отверстия наружные решетки, а изнутри придумайте шиберы либо дверцы. Цель – ограничение и регулировка воздушного потока в холодный период.
4. Максимально уплотните все дверные притворы, откуда бесконтрольно может просачиваться воздух, зимой повесьте изнутри штору. Исключение – секционные ворота, подогнанные вплотную к проему.
5. В перекрытии у противоположной стены просверлите отверстие и выведите наружу вертикальный канал из асбестоцементной или канализационной трубы высотой 2 метра. Оголовок прикройте от осадков зонтом .

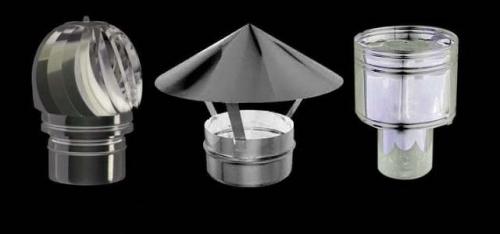

Разновидности применяемых зонтов (посередине) и дефлекторов

Совет. Если в силу объективных причин поднять срез трубы на 2 м не удается, поставьте вместо колпака дефлектор, усиливающий тягу за счет ветра (показан на фото).

Схема функционирует просто: из-за разницы внешней и внутренней температуры, а также перепада высот между торцами вытяжной трубы возникает естественная тяга, увлекающая гаражный воздух. Давление внутри помещения падает, разрежение провоцирует всасывание воздушной массы через решетки приточной системы.

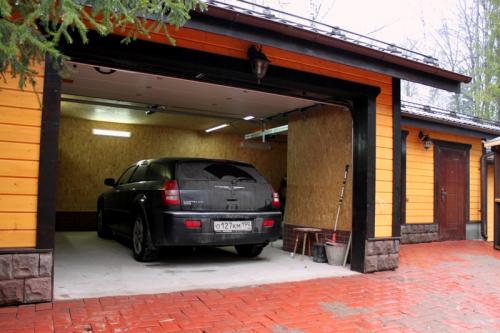

Вентиляция в гараже частного дома. Нормы вентиляции гаража

Строительство гаража планируется без обустройства дренажного оборудования, системы удаления избыточной влаги. Она попадает внутрь строения вместе с автомобилем – это оставшиеся на днище грязный снег, влага, соль, другие химические реактивы, используемые коммунальными службами для обработки дорог. Без выведения данных источников уровень относительной влажности внутри помещения повышается. В совокупности с оставшимися реактивами, солью влага постепенно начинает портить, разъедать кузов. Кроме того, неотрегулированный температурно-влажностный баланс негативно сказывается на деревянных, металлических конструкциях гаража, поверхностях инструмента.

Нормализовать температурный, влажностный показатели способна вентиляция строения. Также она вместе с отработанным потоком воздуха удаляет токсичные пары лако-красочной продукции, технических жидкостей, масла, топлива, угарный и выхлопные газы.

Нормы вентилирования гаражного строения, согласно СНиП, предусматривают организацию приточно-вытяжной вентсистемы для отапливаемого и неотапливаемого помещения, чтобы удалять, разбавлять вредные теплогазовыделения в соответствии с расчетом ассимиляции.

Внутри отапливаемого гаражного строения, предназначенного для хранения автомобиля, определяется температурный показатель – +5⁰ С. Внутри строения для хранения одной машины предусмотрен воздухообмен более 180 м³/ч. Иностранные изготовители вентиляционного оборудования рекомендуют оборудовать гаражи системой, позволяющей производить 6-10кратную смену воздушной массы за одни сутки.

Скорость движения воздушных масс – 0,3 м/с.

Вентиляция в гараже на одной стене. Зачем вентилировать гараж?

Конечно, гараж – это технический объект, а не жилой, хотя некоторые автовладельцы могут не согласиться с этим утверждением. Если владелец автомобиля проводит в гараже значительную часть своего личного времени, а также использует подвал или сам гараж для хранения продовольственных запасов, тем более необходимо позаботиться о правильном воздухообмене в таком специфическом помещении.

Прежде всего, это высокая концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже кратковременное пребывание в такой атмосфере очень вредно для здоровья человека.

Для поддержания нормальных рабочих условий в гараже, хранящегося оборудования и машин необходима вентиляция, которая постоянно удаляет загрязненный воздух и подает вместо него свежий. Система вентиляции особенно важна в утепленных гаражах, где движение воздуха через конструкцию затруднено теплоизоляцией. Хорошо организованная выхлопная система будет своевременно удалять вредные летучие химические вещества, которые могут нанести вред здоровью владельцев. Вытяжная система гаража необходима для регулярной просушки конструкции, которая из-за разницы внешних и внутренних температур конденсируется в замкнутом пространстве. Система естественной вентиляции гаража. Система воздухообмена для изолированного гаража. Дренаж для владельцев. Вытяжные воздуховоды системы вентиляции

Вторая проблема, связанная с неправильной вентиляцией гаража, – избыточная влажность. Водяной пар скапливается внутри помещения и конденсируется на различных поверхностях, включая автомобиль. В результате резко возрастает риск и скорость коррозии – другими словами, автомобиль ржавеет.

Нередко овощи, консервы, другие продукты питания или вещи, которым не нашлось места в доме или квартире, хранятся в гаражах или погребах под землей. Контакт с влагой и воздействие технических паров не лучшим образом скажется на всех этих изделиях. Однако эту проблему можно решить, просто позаботившись об эффективной вентиляции.

При плохой вентиляции на стенах и потолке гаража могут образовываться капли конденсата. Этот конденсат просачивается в автомобиль и может вызвать коррозию.
