Проход трубы через металлочерепицу. Использование готовых комплектов
Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :
Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.
Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :
дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
юбка (элемент, защищающий место выхода трубы через кровлю);
кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).
Модульные дымоходы имеют привлекательный внешний вид.
Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.
Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

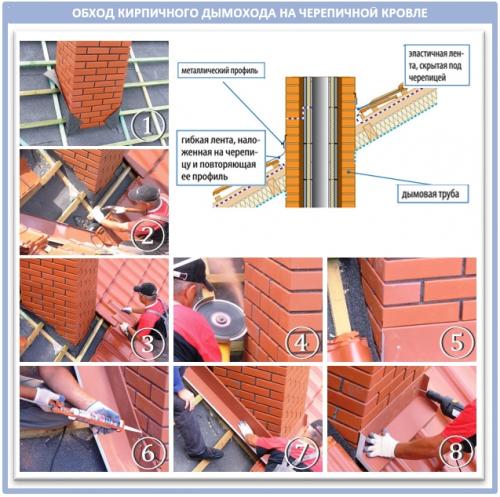

Как заделать трубу на крыше из металлочерепицы. Традиционная оцинкованная сталь: прочный «галстук»

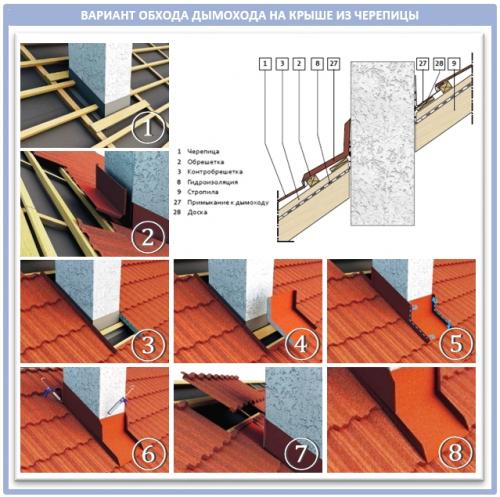

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:
Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.
Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.
Вот самый популярный вариант обхода трубы:
Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.
Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

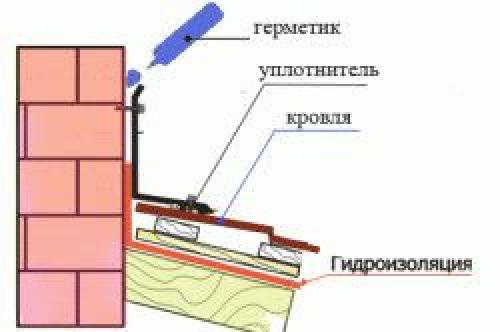

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.
Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:
Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
Шаг 2. Лист нужно загнуть наверх на 5 см.
Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.

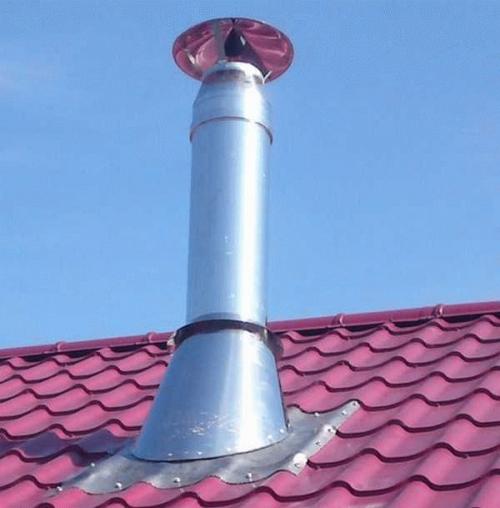

Проход через металлочерепицу. Особенности проведения сэндвич дымохода
Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

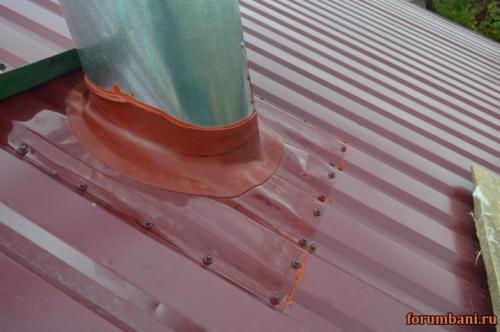

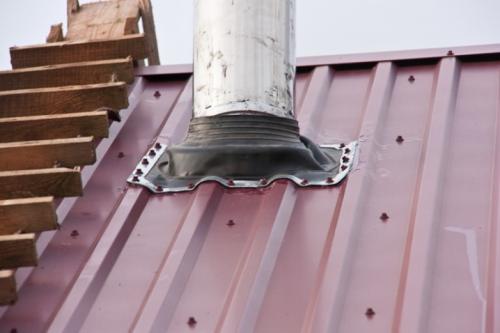

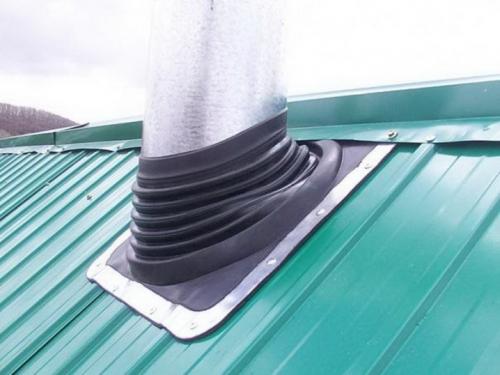

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.
Проход через металлочерепицу
Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:
Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.
До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).
Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.
Для установки фартука, в трубе надо сделать специальную штробу Источник experttrub.ru
Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.
Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.
После установки галстука и внутреннего фартука укладывается металлочерепица.
Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.
Готовая печная труба, проведенная через металлочерепицу Источник tproekt.com

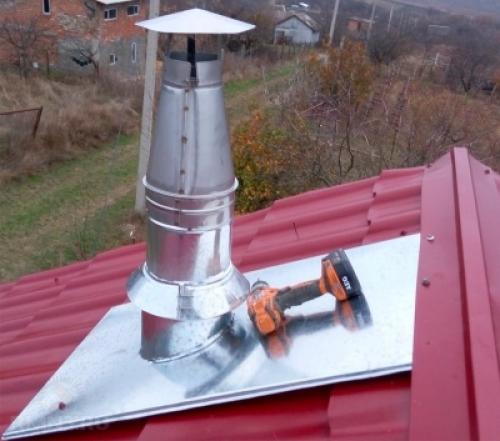

Установка дымохода через профнастил
Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.
Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.
Комплектующие для проведения круглых труб Источник metalsteel.com.pl
Проход через ондулин
Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.
Герметизация прохода через кровлю. Место для вывода
Подбор удачного места для проделывания дырки в кровле из профнастила под трубу дымохода является крайне важным аспектом всего процесса. Конечно, тут много будет зависеть от того, где именно располагается печь. Рекомендуется, конечно, располагать дымоход максимально вертикально, но присутствует и ряд других нюансов, которые требуется принять во внимание.
Лучше будет расположить отверстие для выведения дымохода в высочайшей точке кровли, то есть как можно ближе к коньку. Расстояние между коньком и дымоходом должно находиться в диапазоне 500-800 мм.
Оптимально, чтобы дырка в крыше рассматриваемого типа не попадала на части стропильного механизма. Для его обхода можно использовать отводы, а также угловые элементы дымохода. Их применение позволяет задавать повороты на 45-90 градусов.
Длина частей дымоходной системы рассчитывается так, чтобы стыки располагались выше либо ниже мест перехода перекрытий и самой кровли . Иначе прочное соединение сделать будет очень сложно.
Для обеспечения качественной тяги высота дымоходного механизма должна быть где-то на 100-150 см выше кровельного конька . Если выход будет слишком высокий, то во время прохода дыма по нему он будет остывать, из-за чего будет формироваться конденсат.
Чтобы быть уверенным, что место выхода дымохода определено верно, можно нанести маркером либо карандашом на крыше метку и проверить температуру вечером.
Устанавливать трубу требуется в «холодной области», то есть она должна быть в тени весь световой день.
Гидроизоляция круглой трубы на крыше. Последствия некачественной герметизации
Место, где дымоход печи или камина выводится на улицу, называют узлом прохода печной трубы или просто проходкой. Оно моет располагаться в стене или на крыше сооружения, при чем второй вариант вывода считается более популярным, но и более опасным с точки зрения появления протечек. Если гидроизоляция швов между дымоходом печи и кровельным материалом реализуется не качественно, то в процессе эксплуатации крыши домовладелец может столкнуться со следующими проблемами:
Протечки. По статистике, которую приводят опытные мастера-кровельщики, большая часть протечек на крыше возникает по причине зазоров или щелей между печной трубой и кровельным материалом, не заделанных должным образом.
Загнивание стропильного каркаса. Проникновение атмосферной влаги через швы между дымоходом и кровлей приводит к постепенному загниванию, деформации каркаса крыши, изготовленного из дерева.
Снижение тяги в дымоходе. Недостаточная герметизация узла сопряжение трубы на крыше и кровельного материала приводит к появлению конденсата, остыванию дымохода, что негативно сказывается на силе тяги в системе.
Обратите внимание! Качественная гидроизоляция швов между печной трубой и финишным покрытием ската – залог долгого срока службы, надежности конструкции. Практически все кровельные материалы комплектуются специальными доборными элементами или эластичными кожухами для изоляции точки вывода дымохода на улицу.
Гидроизоляция трубы на крыше из металлочерепицы. Примыкание вокруг выхода дымохода: конструкция
Трубы для дымохода производятся из разнообразных материалов:
асбестоцементная или металлическая труба;
огнеупорный кирпич и т. п.
Для каждого организуется разная конструкция выхода сквозь крышу из металлочерепицы, разная система гидроизоляционных слоев, согласно строительными нормам и правилам. Основное влияние на выбор конструкции оказывает вид энергоносителя, отопительного котла или камина.
Так, если планируется использовать торф или уголь, то категорически запрещен монтаж дымохода из металлический трубы.
Помимо этого, следует установить искроуловители, представляющие собой металлическую сетку. При таком топливе рекомендуется утолщить слой дымохода, что находится ближе к стене.
Изоляции трубы на крыше.
В целях лучшей гидроизоляции примыкание трубы к металлочерепице рекомендуется организовывать квадратного либо прямоугольного сечения, так как для данного вида существует множество вариаций готовых элементов примыкания.
Строительные нормы и правила монтажа примыкания дымохода к металлочерепице определяют установку горючих материалов не менее чем в 15 – 23 см от наружной поверхности дымовой трубы. Это элементы стропильной системы, паро- гидроизоляционные пленки, некоторые виды утеплителя на кровле и стене.
Вокруг дымоходной трубы организуется собственная стропильная система. Для утепления используются негорючие материалы на основе базальта или стекла.
Если выход дымохода организуется на крыше эксплуатируемого здания, то паро- и гидроизоляционные материалы надрезают по типу конверта, края подворачиваются и крепятся к стропильной системе. Места крепления пленок можно подвергнуть дополнительной герметизации, установив уплотнительную ленту или иной клейкий материал.
Жесткое примыкание к трубе
В случае жесткого примыкания к трубе возможно нарушение циркуляции воздушных слоев в подкровельном пространстве. Во избежание этого необходимо установить дополнительную систему вентиляции, как вариант – аэрационные решетки или прочие аналогичные конструкции.
При выборе металлической дымовой трубы вокруг дымохода организуется короб, заполняемый негорючим материалом (базальтовый утеплитель, минеральная вата, т.е. те, что возможно использовать и в стене дома).
Как вывести трубу через крышу. Где лучше делать вывод трубы через крышу бани
Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.
Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.
Самый удобный вариант вывода трубы через крышу — недалеко от конька
Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:
устанавливать достаточно просто,
снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
монтаж не самый сложный,
благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.
Если получилось так, что дымоход проходит вблизи балок перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.
Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.
Проход кирпичной трубы через металлочерепицу. Варианты прохождения дымохода
Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.
При определении места прохождения дымохода руководствуются следующими соображениями:
прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
чем ближе труба к коньку, тем меньше конденсата в ней образуется.

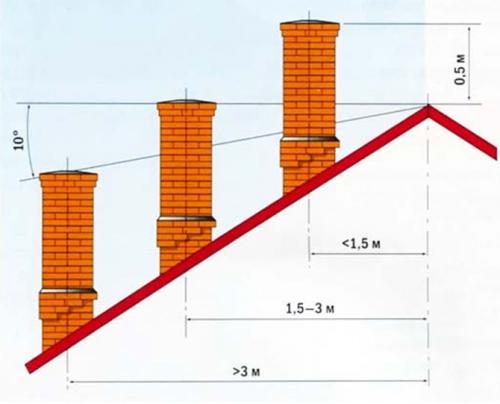

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:
для зоны в 1,5 метра от конька достаточно высоты в 50 см;
для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.
В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.
Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.
Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).
Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.
Разделка трубы на крыше. Факторы влияющие на разделку дымохода
На форму разделки дымохода в первую очередь влияет вид крыши: плоская или скатная. Плоская крыша не приемлет приемов, свойственных скатной. Как правило, разделку на плоской крыше выполняют из бетона, тогда как материалы для разделки скатной крыши разнятся, но чаще всего ее выполняют из металла.
Особое значение оказывает форма дымохода, поскольку от этого зависит форма проходного отверстия. Круглая форма лучше для самого дымохода, но если говорить о проходных отверстиях, то куда проще выполнить прямоугольный дымоход. Для круглого сечения придется выполнять правильную прорезь в кровельном пироге, для прямоугольного дымохода это сделать куда проще.
Так же на выбор технологии монтажа оказывает влияние наличие облицовки и форма кровельного покрытия. Облицовка делает разделку куда более трудной. Дело в том, что облицовка может способствовать проникновению влаги внутрь кровельного пирога, что недопустимо. Поэтому было бы логично с применением облицовки делать разделку более широкой, но саму разделку так же нужно как-нибудь спрятать. Поэтому конструкции под облицовкой остаются уделом профессионалов. Слишком много специфических навыков нужно иметь, чтобы сделать все незаметно и действительно красиво.
Если говорить о типе покрытия, то для выполнения разделки лучше использовать профнастил. Остальные виды связаны с определенными трудностями. Приходится рассчитывать покрытие. Так как фартук положено заправлять под элемент финишного покрытия кровли, а некоторые виды из-за этого могут становиться на крышу под углом или топорщится, что делает покрытие негерметичным.
