Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

1. Тип кабельно-проводниковой продукции под каждую задачу.
2. Рекомендуемое расстояние до розеток и выключателей от пола.
3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
4. Нюансы при штроблении стен.
5. Способ прокладки кабельно-проводниковой продукции.
6. Рекомендуемое количество розеток в каждой комнате.
7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

1. Все розетки должны располагаться на высоте 30 см от чистого пола.
2. Выключатели должны располагаться не ниже чем 90 см от пола.
3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

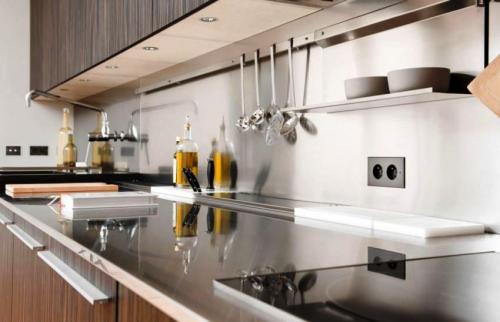

Разводка электрики на кухне. Советы по электропроводке на кухне

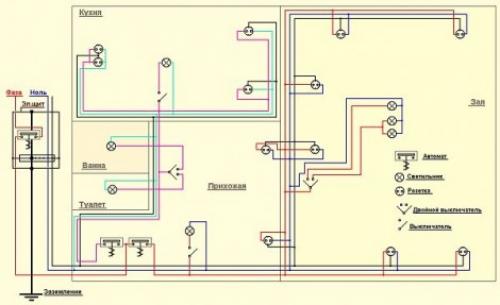

1. Любую работу по электропроводке на кухне начинайте с прорисовки элементарной электрической схемы. На ней вы должны обозначить все розетки и выключатели, которые хотите иметь на кухне. Расположение розеток должно быть привязано к размещению кухонной мебели и бытовой техники.

2. Запланируйте для электрической плиты,и посудомоечной машины отдельные линии электропитания (они называются группы). Хотелось бы обратить внимание. Линия электропитания плиты должна стать «не прикосновенной» при любых изменений электропроводки на кухне. Не забывайте электрическая плита бытовой прибор, максимально нагружающий электрическую сеть квартиры и если у вас старая квартира, нужна.

3. Электрическая плита, стиральная машина иобязательно должны быть заземлены. То есть для их электропитания нужно проложить электрический кабель, состоящий из трех жил. Кабель нужно проложить от розетки, предназначенной для этих приборов до электрического щита (квартирного или этажного). При этом линии электропитания не должны прерываться и на них нельзя «подвешивать» другие бытовые приборы.

4. Кабели электропроводки должны иметь три жилы. Каждая жила должна быть жесткой (одножильной) и иметь для кухни диаметр не ниже 2,5 мм.

5. При работе по электропроводке во всех розетках и электрощите соблюдайте одинаковую цветность жил электрокабеля. По правилу синий провод это рабочий ноль, коричневый провод это фаза, желто-зеленый это заземление. Эту цветность проводов нужно поддерживать во всех коммутационных соединениях (розетках, светильниках и т.д.)

Еще 5 советов электрика

6. Электропроводка кухни должна состоять из следующих групп: электроплита, стиральная машина, посудомоечная машина,2 группы розеток для бытовых приборов, освещение. Такое разбиение позволяет максимально быстро и точно.

7.. Розетки на рабочей стене( с мебелью) принято располагать на высоте 100 мм. от пола до верха розетки. Розетки на кухонном фартуке нужно размещать на высоте 1,0 метра для стандартных рабочих столов и 1015 мм для высоких кухонных столов. А лучше воспользоваться своим планом расcтановки кухонной мебели и соблюдать .

8. Электропроводку на кухне лучше выполнять в скрытом виде, в штробах. Скрытаяи открытаяэто предпочтительные виды электропроводки на кухне.

9.  Категорически запрещено, использовать в качестве заземления металлические трубы коммуникаций и арматуру стен.

10. Не забывайте о прокладке слаботочной электропроводки: телефонной линии и кабеля телевизионной антенны. Не прокладывайте слаботочные кабели в пучках электропроводки.

Источник: https://dekor-i-interer.ru-land.com/novosti/elektrika-kvartiry-delaem-elektriku-v-kvartire

Электрика в квартире советы. Краткие советы по электропроводке в квартире

Расположения розеток и выключателей

Наиболее часто требующиеся  связаны с существованием каких-либо норм на высоту расположения розеток и выключателей; часто при этом упоминается некий «евростандарт». Однозначная рекомендация может быть лишь одна – электроустановочные изделия располагаются на той высоте, которая удобна для эксплуатации. Обычно это 60…90 см от уровня пола для выключателей и 20…30 см для розеток. Хорошо смотрятся выключатели расположенные на уровне дверных ручек.

Такое расположение «точек» наиболее эргономично в большинстве случаев. Исключение – рабочая зона кухни, здесь розетки размещаются немного выше уровня столешницы (100…120 см от пола).

Группы и отдельные приборы

советами, но перед «раскидыванием» новых линий электроснабжения всегда необходимо определится, где и какое электрооборудование будет использоваться. Особенно это касается стационарной бытовой техники – кондиционеров, водонагревателей, электроплит,  … такие приборы практически никогда не отключаются от розетки, поэтому иногда имеет смысл подключать их «напрямую», через клеммные колодки. Для энергоемких бытовых приборов ( стиральная машина, посудомойка) лучше смонтировать отдельные линии электропитания с отдельными защитами цепи от короткого замыкания ( установить автомат защиты) и защитой человека от поражений  электротоком ( установить отдельные  УЗО на 10 mA).

Нередко можно объединять в один многоместный «блок» электрические розетки с разъемами для ТВ-антенн и телефонов или компьютеров – при этом процесс «разводки» проводов значительно ускоряется и упрощается.

Вообще,   всегда сводятся к одному: все «электрические» работы необходимо продумывать заранее! Всю коммутацию следует производить только в доступных для обслуживания распределительных коробках, все защитные автоматы идолжны находиться в одном щите.

Разводка электрики в частном доме. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

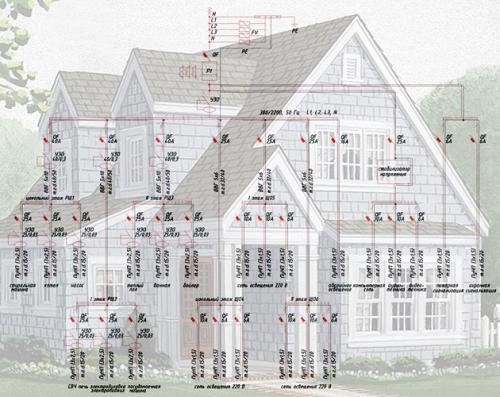

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

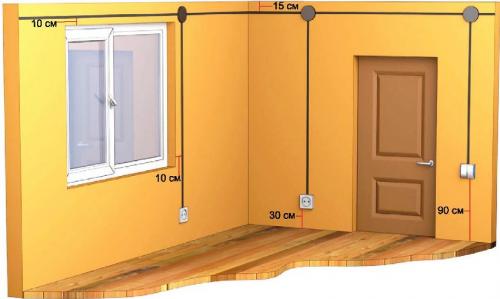

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.
3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.

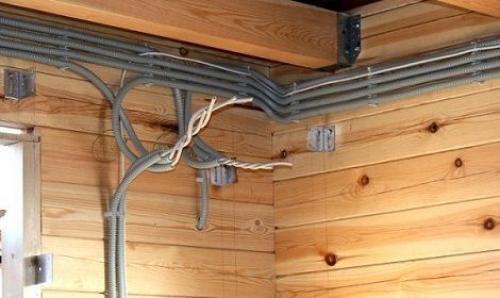

Разводка электропроводки в деревянном доме. Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Нарисовать схему электропроводки онлайн. Правила разводки электропроводки в квартире

Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики

Любое строительное мероприятие регламентируется соответствующей документацией, утвержденной государством. Это касается и огромного многообразия материалов, используемых в том или ином случае. На сегодняшний день в качестве нормативных документов выступают ГОСТ и СНиП. В свою очередь, любая работа, касающаяся электричества, подчиняется Правилам Устройства Электроустановок (ПУЭ).

Перед началом работы с электросетью необходимо досконально изучить все пункты, указанные в ПУЭ. Отдельное внимание рекомендуется уделить параграфу, который описывает особенности монтажа и подбора электрооборудования. Рассмотрим основные правила по проведению электромонтажа в квартире.

Все важные элементы электрического оборудования должны располагаться на виду. К ним необходимо обеспечить быстрый и удобный доступ. При монтаже выключателей рекомендуется учитывать высоту их размещения (от пола). В соответствии с нормами этот показатель должен быть в пределах от 50 до 150 см. Расположение выключателей подбирается таким образом, чтобы открытые двери не доставляли неудобства при их использовании. Подвод проводки к выключателям осуществляется сверху вниз.

Минимальная рекомендуемая высота расположения розеток составляет 50 см, а максимальная – 80 см. Это правило предохраняет электроприборы от воды в случае затопления квартиры. Розетки необходимо располагать в точках, которые находятся на достаточном удалении (не менее 50 см) от газовых плит. Такая же дистанция должна быть до батарей отопления, труб и других предметов, оснащенных заземлением. Подвод электропроводки к розеткам производится снизу вверх. Эти правила в обязательном порядке должны учитываться при составлении плана электрики.

Обратите внимание! Число розеток в одной комнате определяется исходя из квадратуры помещения. Существует одно правило, используя которое, можно без труда определить необходимую цифру. Согласно ему, одно изделие должно приходиться на площадь 6 м².

Рекомендуемая высота расположения розеток и выключателей в квартире

Однако такой способ не подходит для определения числа розеток на кухне. Для данного помещения их количество назначается индивидуально и зависит от числа бытовой электротехники. Что касается туалета, то установка розеток в нем запрещена. В ванной комнате разрешается устанавливать эти изделия, однако для них необходим индивидуальный трансформатор.

При прокладке проводов в квартире требуется знать, что эта операция может производиться скрытым или открытым методом. В первом случае кабель размещается в штробе внутри стены, а во втором – снаружи. Сама прокладка производится строго по вертикали или горизонтали, а ее место должно быть зафиксировано на общем плане.

При обустройстве проводки нужно соблюдать дистанцию от трубопроводов и перекрытий. Для линий, проложенных в горизонтальной плоскости, рекомендуемое расстояние до потолка составляет 10 см. Для них же дистанция до карниза или балки перекрытия должна быть не менее 15 см. Кроме этого, горизонтальные линии нужно устанавливать на определенном расстоянии от пола (не менее 15 см).

Для линий, которые монтируются по вертикали, также существуют определенные правила. Например, дистанция от дверного или оконного проема должна быть не менее 10 см. А также вертикальные провода необходимо устанавливать на расстоянии 40 см от газовых коммуникаций.

Количество розеток на кухне должно соответствовать числу бытовой электротехники находящейся в ней

Очень важно, выполняя проводку электрики, следить, чтобы кабели не соприкасались с металлическими элементами в стенах или снаружи. В случае необходимости монтажа нескольких параллельных (по отношению друг к другу) проводов между ними требуется соблюдать дистанцию 3 мм. Такие кабели могут и соприкасаться, однако для этого их размещают в специальной защитной трубке – гофре.

При разводке проводов в щитке места их соединений тщательно изолируются. Важно запомнить, что стыковка медных и алюминиевых кабелей запрещается. Для организации соединений принято использовать болты. Этот способ применяется для заземления и нулевых проводов.
