Сооружение дымохода через стену. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками
Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте ниже.
Особенности работы с деревянными стенами
Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности.
- Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
- Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.

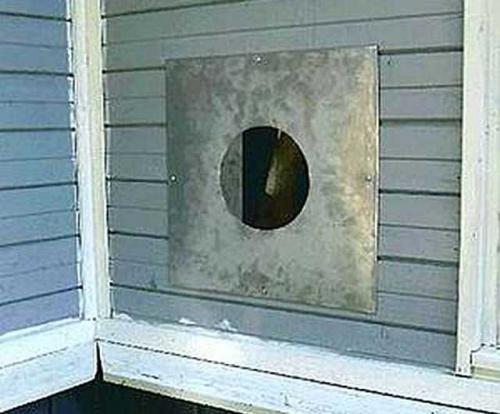

- Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
- На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.
Принцип работы
Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.
Как устроен дымоход
Дымоходное устройство состоит из несколько частей:
- горизонтальной части, отходящей от котла либо печи;
- вертикального канала;
- задвижек;
- ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
- тройника;
- дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

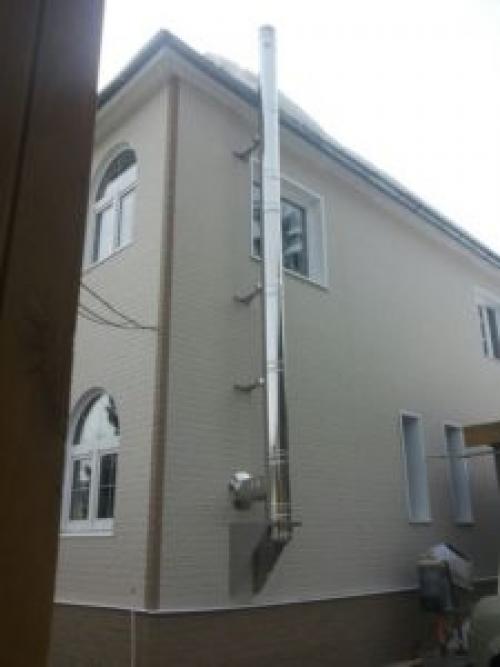

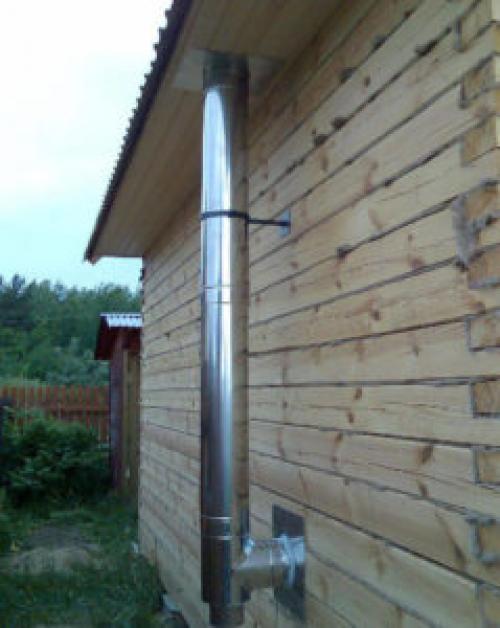

Виды и конструкции наружных дымоходов
По конструкции наружные дымоходные устройства при выпуске через стену бывают:
- настенные. Они фиксируются к фасаду;
- коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

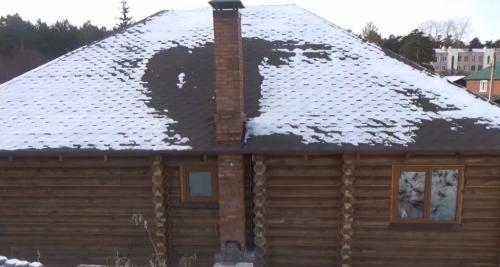

Коренной дымоход
Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.
Кирпичные
Возводятся из красного кирпича.
Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.
Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

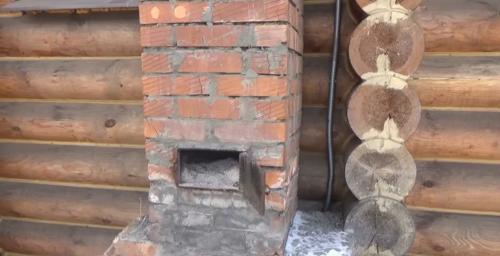

Ревизионный люк для прочистки наружного кирпичного дымохода
Керамические
Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

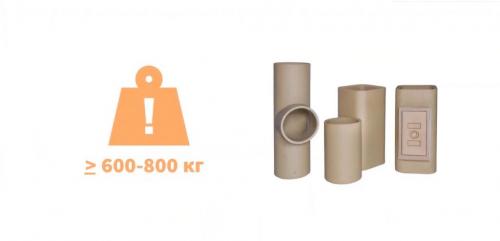

Масса 6-8- ми метрового керамического дымохода
Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.
Важным недостатком является — высокая цена.

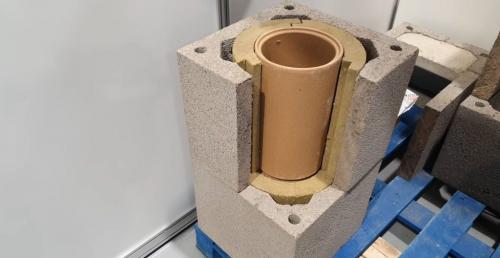

Керамический дымоход в блоках
Металлические
Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

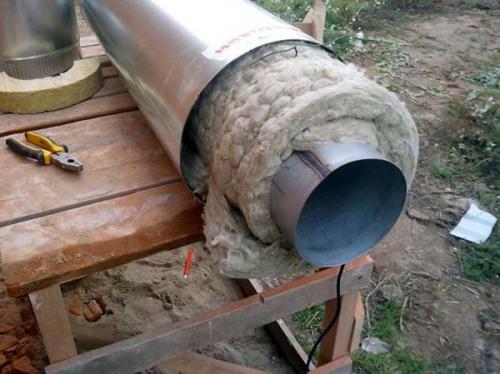

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.
Проход дымохода через кирпичную стену. Особенности конструкции
Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».
Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.
По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

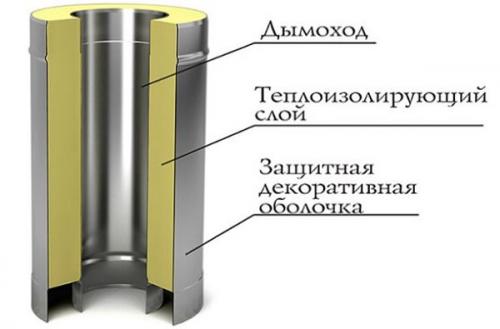

Устройство двухконтурной сендвич-трубы
Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.
Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.
Как заделать дыру вокруг дымохода в стене. Раствор из цемента с асбестом
Герметизация трубы на крыше из шифера смесью из цемента с асбестом — кустарный, но от этого не менее эффективный метод. В конце концов, не зря асбест продолжает использоваться для создания огнестойких покрытий и материалов, несмотря на подмоченную репутацию.
Сам метод прост: размоченный в воде асбест смешивают с цементом и полученным раствором замазывают стыки между печной трубой и шифером. Главное, не забыть о латексных перчатках и респираторе. Все-таки, репутация у этого материала испорчена не просто так — он относится к канцерогенам первой степени, то есть достоверно вызывает рак. И особенно опасен асбест при попадании в легкие. Впрочем, если соблюдать несложные меры безопасности, риск практически нулевой.
![Как заделать дыру вокруг дымохода в стене. Раствор из цемента с асбестом](https://detali-interera.ru-land.com/sites/default/files/i/detali-interera.ru-land.com/30122/6-10/3a7d8ac094cd.jpg)
А теперь пошагово расскажем, как заделать щель между трубой и крышей асбестовым раствором:
- Асбест замачивают в воде в соотношении 1 к 1. Лучше, если асбест в виде волокон или порошка, но можно использовать и измельченные асбестовые листы.
- Размоченный асбест в соотношении 1 к 1 смешивают с цементом марки М400.
- Прежде чем замазать трубу на крыше, шифер вокруг нее и 100-150 мм дымохода тщательно очищают от загрязнений и обезжиривают.
- Полученным раствором замазывают щель между трубой и шифером. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы лучше на ней закрепиться. А вот сзади нужно вылепить из смеси небольшой горбик с острым «хребтом» по центру и плавными спусками. Это нужно, чтобы снег не скапливался сзади трубы, а как бы разрезался и сползал по бокам.
- Смоченными в воде руками разглаживают раствор, чтобы не было уступов и шероховатостей, которые могут помешать отводу воды или сходу снега.
Асбестовый раствор очень дешев и без проблем выдерживает температуру больше 1000 °C, поэтому им можно замазать щель между трубой и крышей бани без опасений, что смесь растрескается из-за нагрева. Кроме того, у раствора из асбеста отличная адгезия к шиферу, он устойчив к воздействию едких веществ и перепадам температур. Но у него есть три основных минуса.
Во-первых, стык между трубой и крышей должен быть не очень широким. Иначе смесь при замазке будет просто проваливаться сквозь щель. Даже если удастся забить широкую щель, раствор со временем начнет крошиться, что приведет к протечке.
Во-вторых, налепленный на трубу раствор смотрится некрасиво. Если речь идет о бане или хозяйственной постройке, то это может не иметь значения, но герметизация дымовой трубы на крыше дома — совсем другое дело.
В-третьих, узел получается не очень надежным. Достаточно небольшой ошибки в замешивании раствора или его нанесении, чтобы крыша потекла при первом же дожде. Но даже при соблюдении технологии срок службы соединения вряд ли превысит 15 лет. Опять-таки это допустимо для бани, но не для крыши основного дома.
Проход дымохода через стену под 45 градусов. Статья: Лучше подключение к дымоходу через тройник 45 или 90 градусов?
Данная статья в
Еще больше полезной и важной информации смотрите на нашем YouTube канале:
45 или 90 тройник? Какой угол подключения к дымоходу лучше? 135 или 90 градусов?
Преимущества подключения дымохода через тройник, по отношению к прямому — насадному варианту в том что система становится более надежной. Накапливающийся мусор не мешает работе камина или печи, т. к. просыпается ниже участка подключения в образующийся карман. Из этого кармана мы можем его легко удалять и осматривать дымоход. Так же система у нас становится независимой, мы можем отключать, менять и чистить печь без глобальных разрушений и перестроений здания.
В общем тройник — замечательная вещь!
А принимать окончательное решение — ваше дело!
Часто в документах на различные Твердотопливные котлы, камины, и печи а так же на некоторые дымоходы, можно встретить рекомендации производителей по подключению к дымоходу ТГА под углом именно в 45°.
Т. е. если мы переводим печь на газ нам можно 90 градусов, а если на дрова, то 45?
И за что такая нелюбовь Твердому топливу?
Отличаются условия лишь тем, что температура может быть несколько больше и сажи с золой чуть больше улетает с дымовыми газами…
Ну и при чем тогда угол подключения, спросите Вы?
Давайте разбираться!
Начнем с преимуществ подключения в дымоход под углом в 45°
1. Чётко обнаруживаемое преимущество: При подключении к дымоходу под углом в 45 ° — меньше накапливается сажи и мусора в образующемся наклонном участке.
Да, это так! И это непременный, но возможно единственный его «плюс»!
Но такой «плюсик» ни как не отменяет и не умаляет необходимость периодической очистки дымохода, и необходимость обеспечения доступа на всем протяжении дымового канала…
Второе преимущество подключения под углом в 45°- поворот патрубка и горизонтальный участок не приближаются к потолку на опасное расстояние. А значит менее опасный получится монтаж и нужна будет меньшая защита от возгорания и меньше на неё затрат.
Третье. Часто можно услышать мнение, поворот 45 °, соз дает меньше завихрений и не создает препятствий повышающих сопротивления потоку дымовых газов, по сравнению с углом в 90 ° .
Далее начинают приводить некие вычисления и какие-то цифры, с рассказами про необходимость наращивания высоты на метры, помноженные на количество поворотов…
В своих экспериментах мы наглядно доказали:
На газоплотном горизонтальном участке дымохода, сделанного без заужений сечения, при особо малых скоростях, на которых двигаются газы в дымоходе (2-5 м/с), ни какими точными приборами мы не сможем установить наличие упоминаемых сопротивлений, даже если они там и впрямь имеются. Это означает, лишь то, что ими можно и нужно пренебречь особенно в вопросе выбора тройника.
Приводимые в различных таблицах коэффициенты относятся только к потокам со сверхзвуковыми и дозвуковыми скоростями.

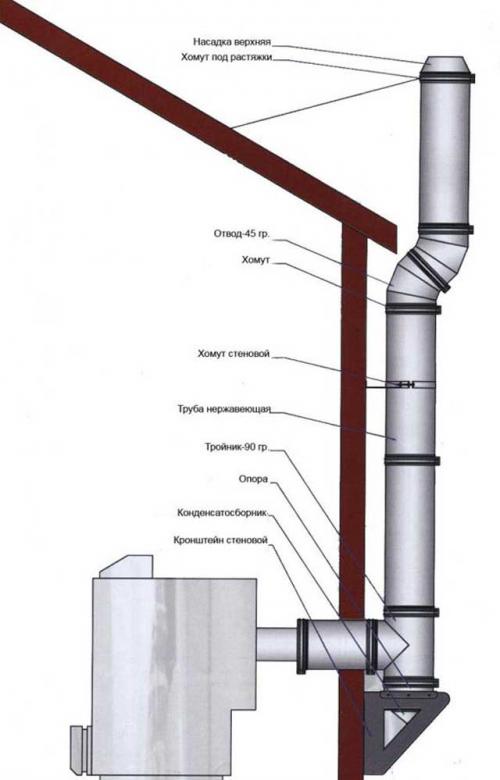

Дымоход камина через стену. Сборка дымохода и его вывод через стену
Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:
- набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
- так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
- крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
- специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
- встраиваемый в дымоход сборник влаги (конденсата).
При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.
Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.
Все дальнейшие операции осуществляются в следующей последовательности:
- Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель). Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора. Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

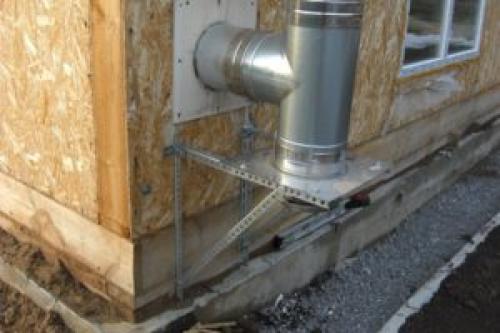

- К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов. С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.
Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.
В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?
Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:
- отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например); кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.
Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

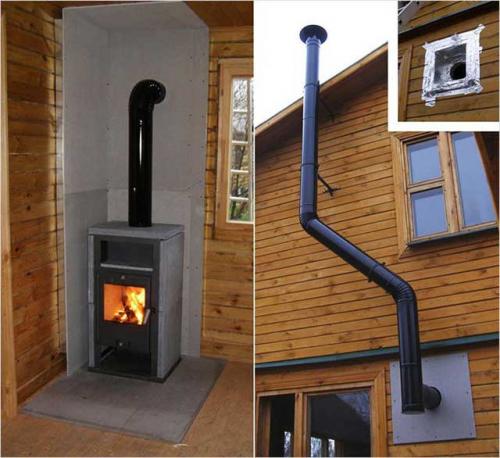

Проход трубы через стену. Монтаж дымоотвода

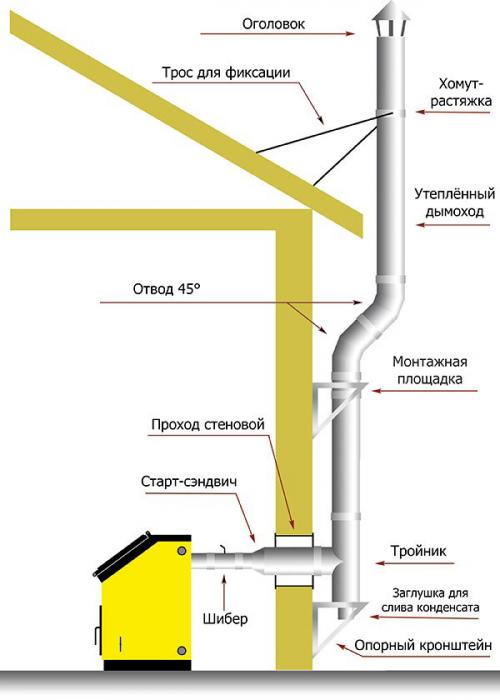

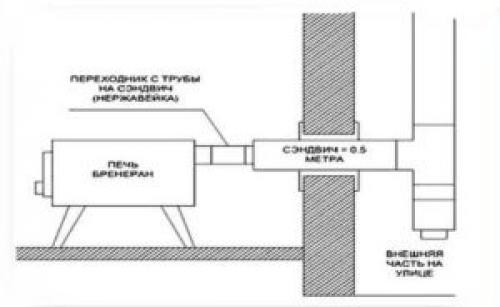

Осуществить вывод дымохода через стену можно двумя способами:
- Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
- От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.
Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

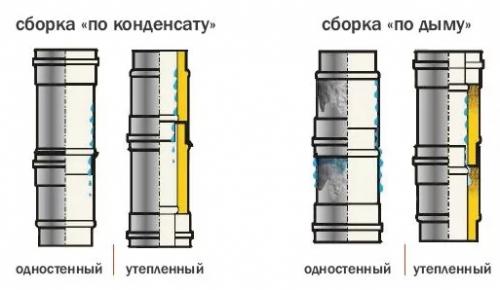

Сборка дымохода «по дыму» и «по конденсату»
Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.
Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.
При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.
Сборка по конденсату применяется при проходе дымохода через стену: при этом конденсат направляется в стакан, а дым выходит из стыков на улице. Это никак не скажется на самочувствии и здоровье жильцов дома.

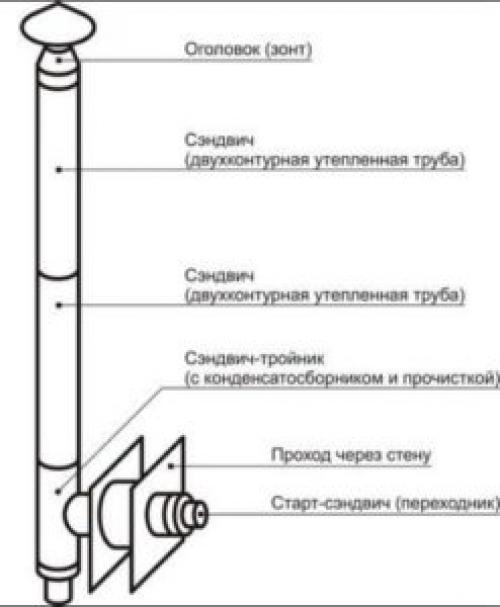

Дымоход через стену или крышу. Отличия в конструкциях внешнего и внутреннего канала дымоудаления
Отличия двух методов монтажа заключаются в расположении трубы дымоудаления. Так, дымовая труба, проведенная внутри строения, располагается внутри дома и проходит напрямую от отопительного прибора вверх – вдоль стен комнаты и выше: через перекрытия потолка на второй ил третий этаж и далее через чердачные перекрытия и кровлю здания. Таким образом, дымоход берет свое начало в точке А – на патрубке отопительного оборудования, и заканчивается в точке Б – на крыше дома. Внутренний дымоход, как правило, имеет строго вертикальную конструкцию. Но, в силу особенностей планировки и технического плана строения, трасса дымоотведения может иметь различные смещения, повороты, изгибы, обходы несущих конструкций.
Внешний дымоход тоже берет свое начало от отопительного прибора, но основная его часть прокладывается по внешнему фасаду дома. Небольшой участок начала трубы от печи или камина подводится к отверстию в стене, которое выводит напрямую на улицу. Далее труба идет строго вертикально вдоль фасадной стены строения и заканчивается на требуемом возвышении над крышей. В случае установки внешнего дымохода также возможны различные смещения, повороты и обходы, если того требуют особенности конфигурации и устройства фасада здания, крыши и постройки в целом.
Оба варианта устройства канала отвода продуктов сгорания – внутри и снаружи здания – активно практикуются в загородном домостроении, имеют свои преимущества, особенности и недостатки. Стоит добавить, что два этих варианта проведения дымовой трубы применяются как для частных жилых домов, так и для зданий бань и саун.
Источник: https://proremont-dom.ru/stati/prohod-truby-cherez-stenu-trebovaniya-k-vyvodnym-kanalam-i-ih-vidy

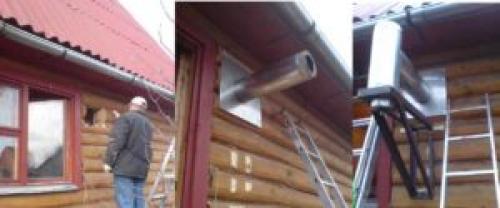

Дымоход через стену в деревянном доме. Как монтировать дымоход?
Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:
- Подготовительных работ;
- Монтажа элементов крепежа;
- Собственно установки дымохода.
Общие этапы работ:
- Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.
- Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.

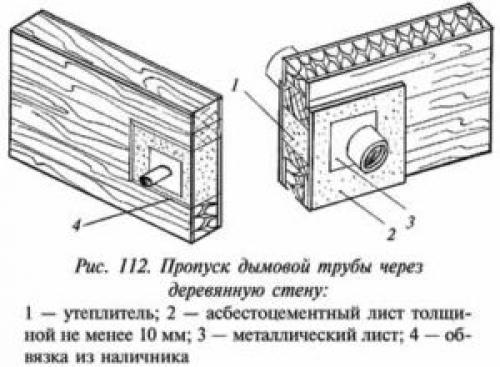

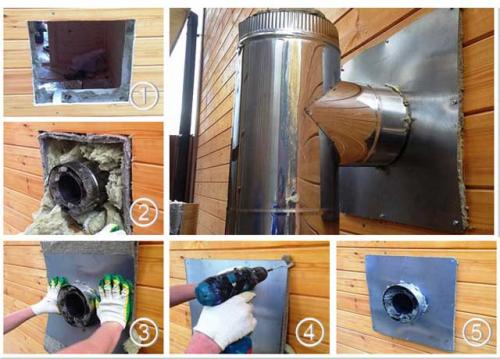

Проход через деревянную стену
При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.
В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!
Нюансы монтажа места прохода печной трубы через деревянную стену
- После этого на наружной стороне дома производят монтаж элементов, которые будут удерживать трубу дымохода в едином положении. В комплекте обычно присутствуют дюбеля необходимого диаметра, с помощью которых можно выполнить эту задачу.
- Собственно дымоход собирается из нескольких отдельных частей, по аналогии с конструктором. Современные модели имеют удобные механизмы для крепежа, которые позволяют выполнить данный этап в течении считанных минут.
Чем изолировать дымоход в стене. Выбор материала для теплоизоляции
Особой разницы между тем, в доме или изоляция дымохода в бане, нет. К выбору утеплителя нужно подходить крайне ответственно и ни в коем случае, не приобретать дешевых материалов, которые не смогут прослужить положенный срок. Главные требования, чем изолировать, нужно ориентироваться на два фактора:
- не горючие;
- не токсичные.

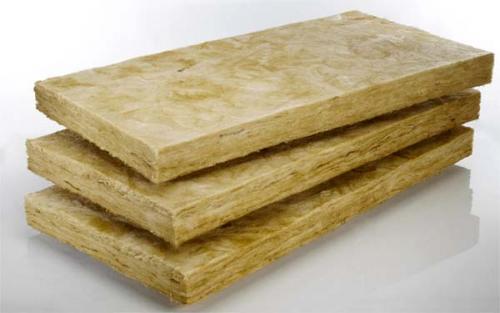

Минеральная вата
Выбор можно остановить на базальтовой, каменной или минеральной вате (стекловате). Данные типы утеплителя ввиду своих особенностей могут переносить достаточно серьезные перепады температуры, кроме того, такой материал стойко переносит даже прямое воздействие огня. Кроме того, наличие пор позволяет сохранять тепло.
Есть еще так называемые многофункциональные виды утеплителя – теплоизол и фольгоизол. Они отлично подходят для изоляции дымохода в бане, так как температура там редко превышает 150-200 градусов.
Базальтовая изоляция
Учитывая её распространение и популярность, нужно поговорить о ней немного больше. Итак, как уже говорилось, отлично переносит высокие температуры и даже прямое воздействие огня. Поэтому «укрывать» и изолировать канал можно на всем протяжении, даже в местах соединения с источником тепла. Кроме того, для дымохода на крыше, использование такой ваты просто необходимо, потому что рекомендуется делать термическую «прослойку» между перекрытиями именно из неё. Ведь она негорючая и для дымохода отлично подходит.

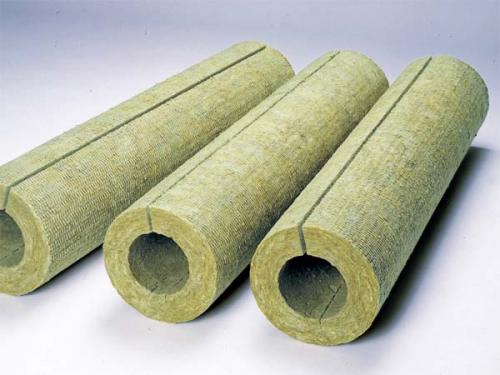

Базальтовая теплоизоляционная скорлупа для дымоходов
Однако, несмотря на столь широкие возможности и положительные стороны, есть у неё и минусы:
- Нет достаточной герметичности, а все из-за наличия технологических швов.
- Высокая стоимость.
- Вред здоровью при монтаже может последовать, если оторвать кусочек от материала и распотрошить его, образованная пыль не положительно скажется на дыхательных путях.
- Способность пропускать пар, не позволяет использовать его в некоторых случаях.
Кожух из нержавеющей стали
Части кожуха скрепляются между собой с помощью саморезов. Сам кожух должен быть сформирован из металлических профилей, если используете металлические листы, то в принципе можно брать и дерево, но судя из опыта, лучше устанавливать основу из профилей.
Изоляция трубы с помощью каменной ваты и металлического листа
Для изготовления короба в перекрытие нужно использовать лист «нержавейки». Из него вырезается четыре одинаковых п-образных листа металла, с подготовленными отверстиями. Они соединяются между собой при помощи саморезов и прикручиваются к потолку. После этого, нужно подготовить днище для этого кожуха, для него используйте подобный материал. Вырезается квадрат согласно размерам, в нем проделывается отверстие под трубу нужного диаметра. После этого крепим днище, вставляем трубу и укладываем утепление.
Щиты из дерева
Для подобного рода работ по термоизоляции дымоходных труб, можно использовать и дерево. Зачастую берут за основу деревянные бруски, которые обшиваются осб панелями. Также после установки трубы в специально вырезанное отверстие, пустоты заполняются утеплителем.

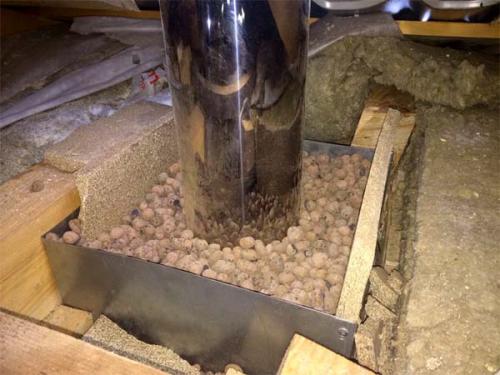

Щиты из дерева и металла, внутри керамзит
Шлако-железобетонные плиты утеплителя
Специфика бетонных плит имеет некоторые отличия, а именно использовать вату в таком случае не рекомендуется. Изолировать можно с помощью кирпича, плитки. За отсутствием кирпича, можно брать стекловату для плиты из шлакобетона. Также не забывайте об особенностях отделки, в таком случае рекомендуется даже использовать специальные растворы, которые способны не хуже изолировать, и выносливы к перепаду температуры.
