Создание чертежей потолков своими руками: полное руководство

29.05.2025 в 06:41

Создание чертежей потолков своими руками: полное руководство

Выполнить чертеж будущего потолка можно самостоятельно или воспользоваться любым понравившимся.
Если проект предусматривает несложную конструкцию каркаса, то начертить его на бумаге будет не проблематично, при наличии циркуля, линейки и угольника.
Многоуровневый каркас с ломанными, многоугольными, криволинейными или комбинированными элементами, возможно возвести, опираясь только на грамотно выполненный рабочий эскиз. Способы:

  • Заказать в дизайнерском салоне;
  • Подсмотреть в специализированной литературе;
  • Воспользоваться компьютерными программами с трехмерным изображением.

Правильный эскиз содержит:

  • Замеры всех плоскостей и элементов помещения;
  • Точки под светильники, их размеры;
  • Расположение подсветки;
  • Указание мест крепления подвесных консолей;
  • Схему расположения коммуникаций и электропроводки;
  • Местоположение карнизов;
  • План металлического каркаса;
  • Соблюдение масштаба;
  • Скат крыши если помещение чердачного типа или мансарда;
  • Содержать все данные для точного расчета расходных материалов.

Эскиз увязывают с общим планом пространства, указывая габариты и расположение встроенной мебели, сантехники. Учитывают размеры оборудования, дверных коробок, оконных проемов и других объектов. В зависимости от вида и сложности конструкции, делают не один эскиз, а несколько.

Создание чертежей потолков своими руками: полное руководство

Узор из гипсокартона

Неровные поверхности оснований стен и потолков на практике заставляют вносить в проект корректирующие изменения, не такие, которые содержит рабочий чертеж. Использование специализированной компьютерной программы в этом случае упрощает работу.

Связанные вопросы и ответы:

Вопрос 1: Какие инструменты и материалы мне понадобятся для создания чертежа потолка своими руками

Для создания чертежа потолка вам понадобятся бумага или графический, линейка, карандаш, ластики и, возможно, циркуль. Если вы работаете вручную, выбирайте бумагу с четкой сеткой для точности. Цифровые инструменты, такие как AutoCAD или SketchUp, могут упростить процесс и предоставить больше возможностей для редактирования. Не забудьте подготовить измерения комнаты и потолка заранее, чтобы правильно внести их в чертеж. Также рекомендуется использовать масштаб, чтобы изображение было пропорциональным.

Вопрос 2: Как правильно измерить потолок перед созданием чертежа

Перед началом чертежа измерьте длину, ширину и высоту потолка с помощью рулетки. Обратите внимание на расположение окон, дверей и светильников, чтобы правильно указать их на чертеже. Если потолок имеет сложную форму или несколько уровней, сделайте подробные замеры каждой секции. Запишите все измерения и, если возможно, сфотографируйте потолок, чтобы ничего не упустить. Это поможет создать точный и детальный чертеж.

Вопрос 3: Как выбрать подходящий масштаб для чертежа потолка

Выбор масштаба зависит от размера потолка и детализации, которую вы хотите отразить. Обычно используют масштаб 1:10 или 1:20, где 1 единица на чертеже соответствует 10 или 20 единицам в реальности. Для небольших помещений масштаб 1:10 будет более удобным, а для больших комнат — 1:20. Убедитесь, что масштаб указан на чертеже, чтобы избежать недоразумений. Также можно использовать программное обеспечение, которое автоматически устанавливает масштаб на основе введенных измерений.

Вопрос 4: Как нанести на чертеж расположение светильников и других элементов

Для нанесения светильников и других элементов на чертеж сначала определите их расположение на основе измерений. Используйте симметрию и равномерное распределение для эстетически приятного вида. Обозначьте каждый элемент специальным символом или подписью, чтобы было понятно, что изображено. Если вы работаете вручную, используйте легкие наброски, чтобы не перегружать чертеж. В цифровых инструментах можно использовать готовые шаблоны или создать свои собственные.

Вопрос 5: Как создать чертеж потолка с использованием компьютерной программы

Для создания чертежа потолка на компьютере выберите программу, такую как AutoCAD, SketchUp или даже онлайн-сервисы вроде Floorplanner. Введите измерения комнаты и потолка, затем создайте базовый контур. Добавьте стены, окна и двери, чтобы правильно расположить элементы потолка. Используйте инструменты для создания сложных форм и узоров, если это необходимо. После завершения экспортируйте чертеж в удобном формате и распечатайте его для дальнейших работ.

Вопрос 6: Как исправить ошибки на чертеже потолка

Если вы нашли ошибки на чертеже, не спешите начинать заново. Если работаете вручную, используйте ластики для корректировки. В цифровых инструментах воспользуйтесь функциями отмены и повторения. Проверьте все измерения и сравните их с реальными данными. Если ошибка значительна, возможно, придется перерисовать часть чертежа. Постарайтесь быть внимательным на этапе создания, чтобы избежать ошибок в будущем.

Вопрос 7: Как оформить готовый чертеж потолка

Готовый чертеж должен бытьным и понятным. Убедитесь, что все элементы подписаны, а масштаб указан. Если вы работаете вручную, используйте легкие линии для набросков и темные для окончательных контуров. В цифровом формате настройте толщину линий и цвета для лучшей наглядности. Добавьте легенду, если используются специальные символы. Проверьте чертеж на наличие ошибок и дополните необходимыми комментариями или пояснениями.

Вопрос 8: Как использовать чертеж потолка для егоного монтажа

После завершения чертежа используйте его как руководство для монтажа потолка. Сравнивайте каждую деталь с чертежом, чтобы убедиться в правильности установки. Если вы наняли мастеров, предоставьте им чертеж для точного выполнения работ. Если работаете самостоятельно, следуйте всем указанным измерениям и рекомендациям. В случае необходимости вносите коррективы на этапе монтажа, но постарайтесь придерживатьсяного плана.

Какие инструменты мне понадобятся для создания чертежа потолка

Здравствуйте. Сегодня, я научу вас, как правильно и очень просто можно оформить свои чертежи в ArchiCad , тем самым сэкономив массу времени в будущем. Именно для этой цели в ArchiCad существует функция создания макетов. Итак начнем.

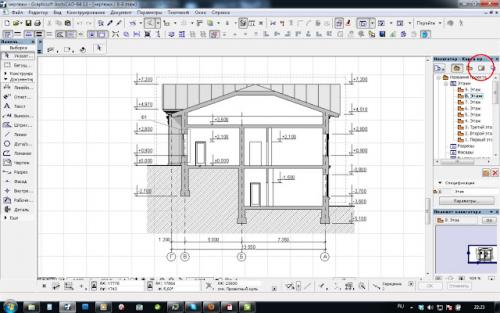

Для начала нам нужно настроить наш макет, для этого в панели НАВИГАТОРА, что справа находим кнопку КНИГА МАКЕТОВ. и жмем.

Какие инструменты мне понадобятся для создания чертежа потолка. Урок ArchiCad №1 Как правильно оформить чертеж или создаем макет в ArchiCad

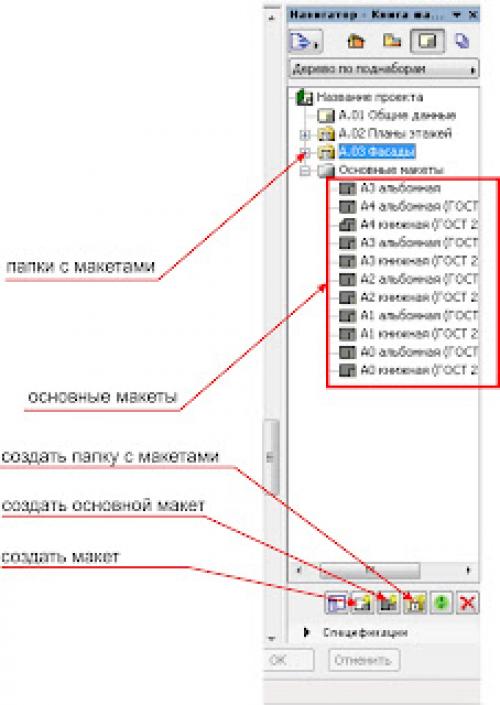

Открылась панель, которая выглядит так

Какие инструменты мне понадобятся для создания чертежа потолка. Урок ArchiCad №1 Как правильно оформить чертеж или создаем макет в ArchiCad

Папки с макетами создаете вы сами. Это нужно просто для удобства, когда у вас, например много листов и их попросту нужно как-то упорядочить. Я обычно делаю отдельные папки для планов, фасадов, разрезов и спецификаций и ведомостей.

Дальше мы видим, что существует 2 типа макетов, а именно: МАКЕТ и ОСНОВНОЙ МАКЕТ. В чем разница?

ОСНОВНОЙ МАКЕТ - это как бы ваш лист, на котором вы будете размещать свой чертеж. Его можно предварительно оформить: начертить рамку, штамп, поставить логотип и тд.

А МАКЕТ это уже ваш лист в окончательной версии, т.е. оформленный и с чертежом.

Значит теперь нам нужно оформить свой лист. Жмем на кнопку СОЗДАТЬ ОСНОВНОЙ МАКЕТ. Нам предлагают назвать наш лист. Так как нам нужен будет лист А3, так и назовем "А3 альбомный".

Какие инструменты мне понадобятся для создания чертежа потолка. Урок ArchiCad №1 Как правильно оформить чертеж или создаем макет в ArchiCad

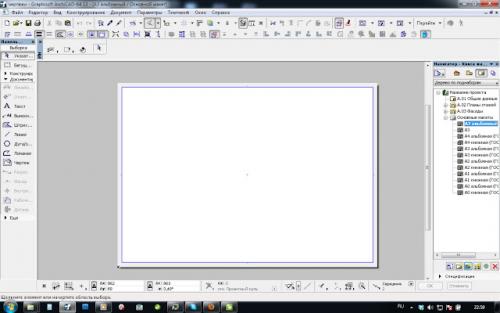

У нас появился чистый лист. Теперь настроим его и начертим рамку и штамп.

В принципе, в последних версиях ArchiCad уже есть готовые, но мне они не очень нравятся и я предпочитаю свои штампы.

Мы видим, что на панели инструментов работают, только графические инструменты, такие как линия, штриховка, текст и т.д., но этого нам вполне хватит, что бы красиво оформить лист.

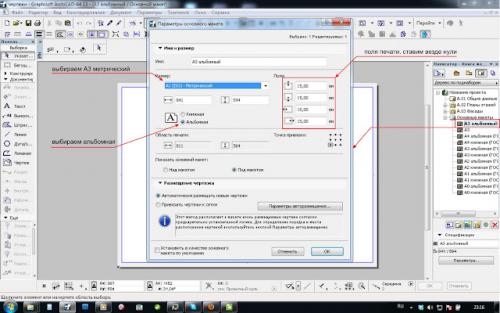

Нажимаем правой кнопкой на созданный нами ОСНОВНОЙ МАКЕТ и выбираем нижнюю строку ПАРАМЕТРЫ ОСНОВНОГО МАКЕТА.

Какие инструменты мне понадобятся для создания чертежа потолка. Урок ArchiCad №1 Как правильно оформить чертеж или создаем макет в ArchiCad

Жмем ОК и начинаем чертить наш штамп и рамку. . О том как правильно вычертить штамп написано в ГОСТ 2.301-68 .

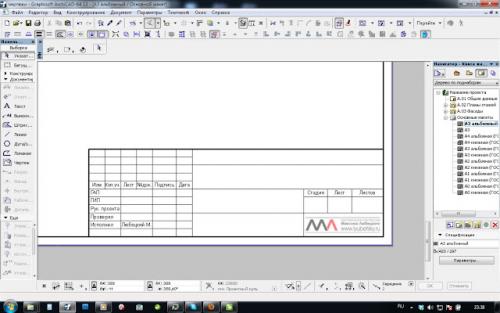

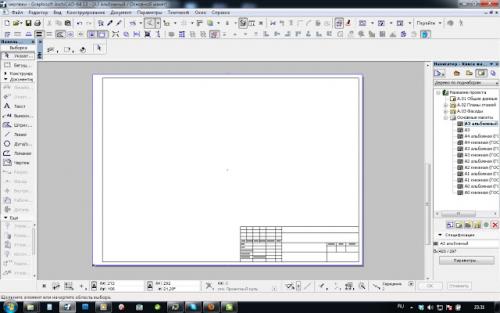

Вот что у меня получилось.

Какие инструменты мне понадобятся для создания чертежа потолка. Урок ArchiCad №1 Как правильно оформить чертеж или создаем макет в ArchiCad

Теперь я хочу разместить логотип своей мастерской на штампе. Это сделать несложно, просто перетащив картинку на лист и подогнав ее по размеру.

Какие инструменты мне понадобятся для создания чертежа потолка. Урок ArchiCad №1 Как правильно оформить чертеж или создаем макет в ArchiCad

Как измерить комнату для создания точного чертежа

изначально раздел задумывался с целью дать простой и понятный алгоритм проведения обмеров для клиентов из других городов ( Дизайн интерьера и Техпроекты доступны клиентам по всей России). Но, как показала практика, настоящий Регламент будет полезен и специалистам.
Обмерив более 500 различных объектов, я выработал алгоритм, который позволяет обмерять помещения быстро, точно и профессионально. По сути, это выстроенный бизнес-процесс, который ускоряет работу в разы и минимизирует ошибки до нуля. По Регламенту качественные обмерные чертежи выдают как новички (мои клиенты и ученики), так и коллеги-профессионалы (замерщики, прорабы, архитекторы и дизайнеры из других городов).
НОРМИРОВАНИЕ:
Архитектурные или интерьерные обмеры непосредственно не нормируются (для справки можно посмотреть п.6 ГОСТ Р 58941-2020).
ТЕХНИЧЕСКИЕ МОМЕНТЫ:

  • Замеры можно проводить одному, снимаются они на высоте 1 метр от пола (при наличии препятствий - по ситуации).
  • Размеры проставляются в миллиметрах (1 м = 1000 мм), среднюю погрешность измерений держать в пределах 2-3 мм на каждый метр.
  • Округлять размеры следует кратно 5 мм по правилам математики (252 мм округляется до 250; 867 - до 870 мм).
  • Обеспечивать большую точность не требуется т.к. нормируемые отклонения конструкций (даны в соответствующих СП) могут доходить до 2-3 см.
  • Обмеры бывают минимальными или подробными. Чем больше информации - тем меньше погрешностей и допусков будет в проекте.
  • Минимум информации по помещениям: длина/ширина/высота помещения; высоты/ширины проёмов и отступ проёма от угла; толщина перегородок.
  • Подробные обмеры включают в себя размеры всех стен, конструкций, выступов и ниш; высоты и ширины всех проёмов; толщину перегородок.
  • В рекомендациях ниже объём информации для обмеров дан с пояснением "Минимум и Максимум".
  • Фотофиксация обязательна всегда, т.к. много информации можно получить по фото (например, вентканал на кирпичной стене обмерять не требуется, т.к. его положение достаточно точно можно посчитать по кирпичам).

Какие программы лучше использовать для создания чертежей потолков

Программа для создания планов, чертежей и рабочей документации. В Archicad можно сделать практически всё, что будет в интерьере, — от плана этажа с размерами до итоговой картинки.

Создание чертежей потолков своими руками: полное руководство 07

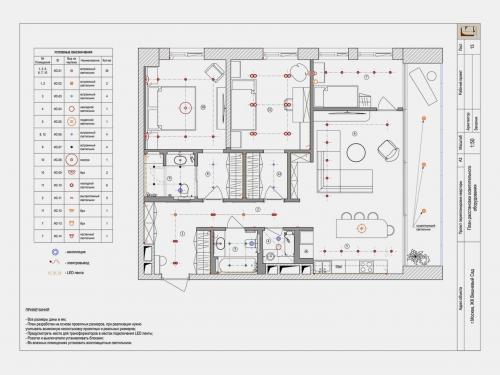

Рабочий чертёж схемы освещения
Изображение: Sveta Pimenova / Behance

Плюсы :

  • Проект можно создавать как в «плоском» формате, так и в трёхмерном. Между режимами 2D и 3D удобно переключаться в один клик: добавили диван в чертеже — нажали кнопку и увидели, как он смотрится в объёме помещения.
  • Главный плюс Archicad — в программе можно подготовить все строительные чертежи. Например, план с замерами, новыми стенами, мебелью, раскладкой плитки, электрики и так далее. Можно составить спецификацию и смету строительных материалов для проекта. А потом отдать эти чертежи строителям для ремонта.
  • Ещё в Archicad удобно отслеживать изменения. Все части проекта связаны между собой: если что-то поменять в одной, это отразится на общем плане и всех связанных чертежах. Поставили новую стену на общем 3D-плане — она появится на чертеже и с мебелью, и с электрикой.

Сложности :

  • Не очень богатая база мебели и элементов интерьера. Но можно загружать дополнительные модели или целые библиотеки.
  • Программу непросто самостоятельно освоить. Лучше пройти обучающий курс, чтобы получить первые навыки работы.

Цена :

  • 30 дней можно пользоваться пробной версией бесплатно, но у неё будет ограниченная функциональность.
  • Как указано на официальном сайте разработчика этого ПО , с марта 2022 года продажа новых лицензий Archicad для России и Беларуси не осуществляется. Поэтому придётся обращаться к посредникам или оплачивать лицензию для другой страны с карты иностранного банка.

Как выбрать подходящий материал для потолка

Видов потолков не зря так много - каждый из них решает определенные задачи, соответствует своим критериям и вкусам разных людей. Но такой огромный выбор и доступность большинства материалов может сбить с толку - хочется и то, и это.

Но отделкой этой поверхности занимаются раз в несколько лет, и хорошо, если за эти годы она не надоест, не испортится и не выйдет из моды. Существует ли дизайн, который отвечают этим требованиям? Да, есть такой!

Образец универсальности

Обычный вариант, который вписывается в большинство стилей интерьера - это матовая белая поверхность. При этом она должна быть ровной, без рисунков и лепнины. Дополнить ее можно.

Существует множество видов материалов, которые могут выглядеть именно так. Это и гипсокартон, и краска, и штукатурка, и даже натяжные потолки определенной фактуры. Здесь выбор зависит уже от того, какой у вас выделен бюджет на ремонт, сколько времени вы готовы ждать и сколько неудобств готовы выдержать ради результата.

В каких случаях можно делать сложные потолки

Дизайнеры чаще всего рекомендуют придерживаться принципа “чем проще, тем лучше”, но есть и исключения:

  • Если отделка комнаты и мебель в ней нейтральны как по цвету, так и по форме, потолок можно, а иногда даже нужно сделать необычным. А вот если в помещении и так хватает акцентов, то верх в нем должен быть скромнее.
  • В больших по площади комнатах отлично смотрятся разноуровневые конструкции, которые зонируют пространство, делают каждую его часть более обособленной. Форма потолка зависит от того, что расположено на полу и на стенах. Например, над кроватью можно опустить потолок. Переставить мебель в этом случае будет гораздо сложнее, поэтому ее расположение нужно хорошо продумать.
  • Витиеватые конструкции над головой - различные волны, цветы и бабочки - не скоро станут актуальными. В современном интерьере чаще встречаются простые геометрические формы - квадрат, прямоугольник, круг, полукруг, овал, треугольник. Многоуровневые потолки подобных форм используют, когда нужно скорректировать неправильную форму помещения. В этом случае их применение оправдано.

Как учитывать расположение окон и дверей при создании чертежа

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

«Ульяновский государственный технический университет»

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

Методические указания к самостоятельной работе студентов

Составители : В. И. Чурбанов,

А. Ю. Лапшов, Л. Л. Сидоровская

Рецензент кандидат технических наук, доцент кафедры «Строительные конструкции» Е. Г. Дементьев

Одобрено секцией методических пособий научно-методического совета университета

Условные графические обозначения на строительных чертежах: ме-

У 75 тодические указания к самостоятельной работе студентов / сост. : В. И. Чурбанов, А. Ю. Лапшов, Л. Л. Сидоровская. – Ульяновск: УлГТУ, 2009. – 45 с.

Написаны в соответствии с рабочей программой дисциплины «Начертательная геометрия. Инженерная графика» и предназначены для студентов строительных специальностей всех форм обучения.

В методических указаниях помещены требования к оформлению чертежей, вариант задания, образец выполнения работы и контрольные вопросы для самопроверки.

Работа подготовлена на кафедре АСП.

УДК 514.1 (076) ББК 22.151.3 я7

© В. И. Чурбанов, А. Ю. Лапшов, Л. Л. Сидоровская, составление, 2009 © Оформление. УлГТУ, 2009

ЦЕЛЬ РАСЧЁТНО-ГРАФИЧЕСКОЙ РАБОТЫ. .

ОБЩИЕ ПРАВИЛА ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ

КРАТКИЕ СВЕДЕНИЯ ОБ ОСНОВНЫХ КОНСТРУКТИВНЫХ

АРХИТЕКТУРНЫХ ЭЛЕМЕНТАХ ЗДАНИЯ.

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ

СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ И ИХ ЭЛЕМЕНТОВ, САНИТАРНО-

6.1. Координационные оси и привязка стен к ним.

6.2. Разрез лестничной клетки.

6.3. Расчёт лестничной клетки.

6.4. Оконные и дверные проёмы.

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ.

ПРИЛОЖЕНИЕ Образец выполнения РГР.

При переходе от общетехнической части к специальной (строительной) части курса «Инженерная графика» возникают сложности с правильностью оформления строительных чертежей. Строительные чертежи оформляются по стандартам Единой системы конструкторской документации (ЕСКД) с учётом требований Системы проектной документации для строительства (СПДС). В методических указаниях изложены основные отличия в правилах оформления строительных чертежей; поясняются основные термины, часто употребляемые в строительной практике; даны условные графические обозначения элементов строительных конструкций и санитарно-технического оборудования.

1. ЦЕЛЬ РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЫ

1.1. Освоить правила оформления строительных чертежей, условные графические обозначения элементов строительных конструкций, условные графические изображения санитарно-технического оборудования, изображения дымоходов, вентиляционных каналов, вытяжек.

1.2. Познакомить с некоторыми терминами, встречающимися при чтении строительных чертежей.

На листе формата А2 , расположенном вертикально, в левой его половине

в масштабе 1:50 вычертить разрез лестничной клетки; в правой верхней четверти формата в масштабе 1:50 вычертить изображение оконных и дверных проёмов с четвертями и без четвертей (в плане и в разрезе) и условные изображения санитарно-технического оборудования, в правой нижней четверти формата

в масштабе 1:20 вычертить изображения в плане дымоходов, вентиляционных каналов и вытяжек, а также узел опирания лестничного марша на площадку. Содержание листа приведено в Приложении.

3. ОБЩИЕ ПРАВИЛА ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ

Строительными чертежами называют чертежи, которые содержат проекционные изображения строительных объектов или их частей и другие данные, необходимые для их возведения, а также для изготовления строительных изделий и конструкций.

строительных материалов, методов возведения и стадий проектирования. Некоторые из них, например, чертежи индустриальных изделий и строительных конструкций, имеют много общего с машиностроительными чертежами. Однако вследствие больших различий в масштабах и видах строительных объектов, в оформлении строительных чертежей, в условных изображениях и обозначениях, применяемых на них, есть ряд особенностей.

При строительстве здания или сооружения выполняют большой объём работ. Эти работы подразделяют на общестроительные и специальные. Общестроительными считают работы, которые необходимо выполнять для строительства и отделки здания. Устройство водопровода, канализации, отопления и другие относят к специальным видам работ.

Как добавить в чертеж элементы освещения

При планировании ремонта создания чертежа с обозначениями светильников по ГОСТу многим заказчикам кажется пустой тратой денежных средств и времени, так как строительные работы можно выполнять и без данного документа. Конечно, в прошлом все именно так и было, однако с течением времени ситуация постепенно изменяется.

Одной из основных проблем становится повышающаяся сложность инфраструктуры. Сегодня строители и мастера вынуждены прятать огромное количество проводов, кабелей и проводки в стены и полы, чтобы запитать всю используемую электронику. На чертежах по ГОСТу обозначается каждый провод и прочие элементы, чтобы в случае необходимости проведения дополнительных работ не повредить что-либо важное. Необходимо знать обозначение светильников, чтобы уметь читать подобные планы.

Более того, использование знаков обозначения лампы или люстры позволяет значительно ускорить проведения работ, так как прорабу не нужно принимать какое-либо решение о размещении осветительных приборов – все было решено заранее профильным специалистом. В таком случае шанс ошибки значительно снижается, что предупреждает ненужные финансовые потери.

Стоит понимать, что на т ерритории каждой страны существует свой отдельный ГОСТ, даже у стран бывшего СССР и СНГ. По этой причине невозможно скачать из сети Интернет первый попавшийся перечень проектов с маркировками и использовать ее – строитель может попросту не понять ее. Тем не менее, зачастую используется единый перечень знаков и символов, но требования различаются правилами оформления и прочими подобными мелочами.

Какие основные ошибки следует избегать при создании чертежа

Вот распространенные ошибки, которых следует избегать при создании технических чертежей:

Отсутствуют критические измерения

Одна из основных ошибок происходит, когда существенные размеры исчезают из чертежа. Когда важная информация не передается адекватно, продукция задерживается в процессе производства.

Поэтому каждый чертеж должен иметь все требуемые измерения и быть легко идентифицируемым. Все размеры и критические спецификации допусков должны быть включены, чтобы читатели могли избежать недоразумений.

Чрезмерное усложнение рисунков

Сверхсложный инженерный чертеж

Сложность чертежа не должна превышать необходимые пороги детализации, поскольку чрезмерная сложность приводит к путанице. Избыточные линии, избыточная информация и слишком много видов сделают чертежи трудными для понимания читателем.

Чертеж должен содержать простые и существенные элементы. После установления их необходимости представьте разрезы или детальные виды исключительно для объяснения сложных особенностей.

Отсутствие ясности в допусках или материалах

Ошибки производства возникают из-за недостаточных или отсутствующих допусков и спецификаций материалов. Точные допуски должны быть всегда указаны, а требования к производственному процессу должны определять их соответствующие значения. Вы должны предоставить полные спецификации материалов с точными стандартами градации, чтобы исключить любую путаницу в спецификациях.

Игнорирование стандартных соглашений

Несоблюдение стандартных соглашений по чертежам, включая форматы, типы проекций и размеры, может привести к неправильному толкованию среди производителей. Следует использовать стандарты ASME и ISO, поскольку они устанавливают единый формат, что упрощает интерпретацию. Кроме того, использование ими соглашений помогает снизить количество производственных ошибок.

Как проверить чертеж перед началом установки потолка

Рассмотрим пример создания монтажного символа контактора для схемы соединений КМ1. Смотрим ГОСТ 2.702-75 «Правила выполнения электрических схем», который дает следующие рекомендации по созданию монтажных символов для схем соединений: «При изображении элементов в виде прямоугольников или упрощенных внешних очертаний допускается внутри них помещать условные графические обозначения элементов».

Как советуют, так и сделаем. Чтобы не отрисовывать заново графику монтажного символа контактора, возьмем его из принципиальной схемы, предварительно «разбив» в простую графику (рис. 4).

Рис. 4. Монтажный символ контактора

С помощью инструмента «Конструктор графических образов» (рис. 5) создаем компоновочный образ.

Для этого, как минимум, нужно использовать один атрибут P_TAG1, которого вполне достаточно, чтобы система воспринимала символ как компоновочный образ. Я же добавил еще атрибуты DESK1 (первая строка описания), MFG (производитель) и CAT (номер заказа по каталогу). Опять же, это не аксиома, а мое видение: обязательным является только атрибут P_TAG1, а остальное — на усмотрение проектировщика.

Рис. 5. Конструктор графических образов

В чем же отличие компоновочного образа от монтажного символа с точки зрения AutoCAD Electrical? В наличии точек подключения, установленных с помощью пункта «Конструктор графических образов» -> «Номера клемм/проводов». Именно в этих точках будет формироваться информация о подключении к этому элементу (рис. 6).

Рис. 6. Расстановка точек подключения

Для нашего монтажного символа контактора необходимо создать пять верхних и пять нижних точек подключения, так как этот монтажный символ расположен горизонтально. После «расстановки клемм/проводов» наш монтажный символ контактора можно сохранять как внешний блок — командой «ПБЛОК» в том же окне «Конструктор графических образов».

Точно по такому же алгоритму создаем остальные монтажные элементы: автомат, предохранитель, кнопки. На этом заканчивается первый этап создания монтажных символов.

Как совместить чертеж с электрическими коммуникациями

    На сегодняшний день все чаще встречаются многоуровневые потолки из гипсокартона. Они придают интерьеру особую изысканность и способны образовать собственный стиль. Если вы ведете ремонтные работы в своем доме самостоятельно, то для вас такая работа не составит труда. Эскиз будущего потолка не так уж сложно нанести на бумагу, а потом перенести на потолок. Хозяева домов могут самостоятельно разработать дизайн, но если они не имеют достаточного опыта в этом деле, то лучше довериться профессиональным дизайнерам.

    Схема монтажа потолка из гипсокартона.

    Если же решено делать эскизы и чертежи потолков из гипсокартона самостоятельно, то для начала рекомендуется ознакомиться с фотографиями уже готовых работ, чтобы иметь изначальное представление о том, какой получится готовая конструкция. Далее следует на листе бумаги создать проект потолка в масштабе, на котором нарисовать в общих чертах задуманное. Данные действия может осилить каждый. Свое воображение не стоит ограничивать, так как из гипсокартона можно выполнить карнизы любой сложности, а при желании даже искусственно разделить комнату автономным (раздельным) освещением. Можно выполнить любую форму фигуры, украсить пространство разного рода подсветкой. Также можно выровнять потолок и раскрасить его объемными красками.

    Схема чертежей гипсокартонных потолков.

    Но время карандашей прошло, для создания чертежа проще будет изучить одну из многих специализированных программ с уже имеющимися внутри шаблонами. Конечно, программное обеспечение иногда не так просто освоить, но в последствии у вас появится возможность не только взглянуть на чертеж, но и увидеть проект в трехмерном пространстве. Это несомненное преимущество, так как вы сразу сможете оценить конечный результат.

    Подробный чертеж подвесного потолка из гипсокартона создается довольно редко. В значительной мере чертеж необходим лишь при согласовании индивидуальных деталей с заказчиком. Те же, кто намеревается делать всю работу самостоятельно, особой потребности в нем не испытывают и ограничиваются лишь примерным чертежом с основными размерами.

    Чертежи могут понадобится в следующих случаях:

    Схема подвесного потолка из гипсокартона.

    • для более точного расчета расходных материалов. В основном это применимо для большого объема работы (сложных многоуровневых потолков), где на глаз параметры рассчитать не получится;
    • определения точек монтажа конструкции с планом коммуникаций. Это делается для избежания попадания крепления в проводку;
    • проектирование общего плана помещения. Необходимо для того что бы точно рассчитать точное расположение и высоту мебели.

    Создаст уют и заставит пространство заиграть яркими красками подвесной потолок с подсветкой. Подсветкой можно подчеркнуть характерные контуры фигур на потолке.

    Проектируя чертежи и эскизы, необходимо внимательно рассчитать всевозможные варианты систем освещения. Обратить внимание стоит на системы, мощность которых составляет 12 вольт, так как они являются экономичными, а освещение дают качественное.

    Вернуться к оглавлению

    Схема монтажа гипсокартонного потолка.

    • в схемах подвесного потолка из гипсокартона следует учитывать, что лучше использовать светодиодные лампы, чем лампы накаливания, так как они не нагреваются, а нагрев может привести к трещинам на потолке. Это следует учитывать и по той причине, что они обладают разными свойствами освещения;
    • листы гипсокартона крепятся к профилю с зазором 5 мм друг к другу. В последствии они заполняются шпаклевкой;
    • чтобы избежать трещин в будущем, необходимо стыки проклеить серпянкой;
    • при изготовлении многоуровневых потолков в качестве вертикальной поверхности можно использовать оргалит.

    Вернуться к оглавлению

    Для создания потолка потребуются:

    • сам гипсокартон;
    • металлические профили разного типа;
    • саморезы по металлу и дереву;
    • дюбели;
    • уровень;
    • отбивка;
    • гидроуровень;
    • болгарка;
    • нож строительный;
    • специальная малярная сетка для швов;
    • перфорированные углы металлические и пластиковые;
    • перфоратор или ударовращающая дрель;
    • шуруповерт;
    • шпаклевка;
    • шпатели разной ширины;
    • сеточка для затирания.

    В процессе ремонта больше пользы способен принести эскиз или набросок, а не чертеж. Так как частой проблемой становится далекая от идеала геометрия стен. И если все делается самостоятельно, то лучше использовать специальное программное обеспечение для проектирования, так как будет легче производить последующую коррекцию именно там, а не на бумаге.
