Узоры на фанере выпиливают лобзиками – это может быть как ручной, так и электрический инструмент. Для сложных, ажурных элементов чаще применяют ручной лобзик со сменными пилками. Им можно аккуратно вырезать самые замысловатые орнаменты, тогда как электролобзиком больше шансов испортить рисунок, если навыков недостаточно.

Еще на уроках труда учат, что качество пила и удобство работы во многом зависят от натяжения пилки – ослабленной гарнитурой сложнее выполнить рез точно по шаблону.

Темерник пользуется стареньким лобзиком сына, оставшимся со школьной поры. Этого простейшего инструмента ему вполне достаточно для создания своих фанерных ажуров.

Чтобы начать вырезание рисунка, на болванке делают прокол острым шилом, в который потом вставляют пилочку, второй вариант – просверлить дрелью с тонким сверлом. В обоих случаях не рекомендуется приближать отверстие непосредственно к линии контура, если позволяет мотив. Прокол или просверливание на удалении поможет избежать возможных трещин и «зарезов». Для обработки края выпилов (ребер) используют напильники или наждачную бумагу с соответствующим зерном, такая шлифовка придает узору законченный вид и удаляет незначительные огрехи, выравнивая край. Кроме основных инструментов, могут понадобиться плоскогубцы, молоток, чертежный набор (линейка, циркуль) и другие.

Даже простейший рисунок выпиливается по шаблону, нанесенному на фанеру – при наличии художественного таланта узоры для выпиливания прорисовывают «из головы», если природа не столь щедра – переводят с трафарета.

Типовых заготовок хватает в сети в свободном доступе, в тематических изданиях. В теме на форуме многие умельцы делятся друг с другом понравившимися шаблонами. Темернику помогает интернет и рисовательский талант супруги.

темерник

Рисунки беру с интернета, потом придумываю способ крепления и дорабатываю, если что не так, то моя вторая половинка дорисовывает, у неё это неплохо получается.

С трафарета рисунок на фанеру переносится карандашом или ручкой, для удобства основа закрепляется на листе кнопками. Особое внимание уделяется мелким контурам, несколько неточностей могут испортить весь вид готового изделия.

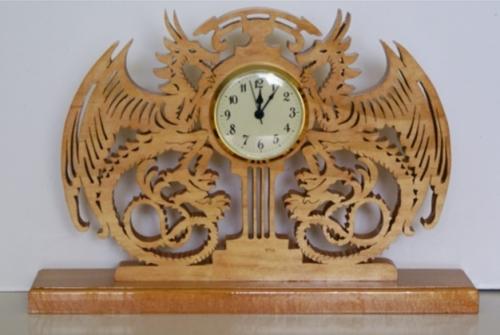

Для повышения декоративности выпиленные из фанеры изделия соединяются на шип-паз и проклеиваются, чаще всего клеем ПВА для дерева. Сначала проводится сухая «примерка», а после подгонки и зачистки уже клеевая сборка.

темерник

Крепится всё следующим образом: в одних деталях выпилены пазы, в других, наоборот, выступы, всё подгоняется вначале "насухую", а потом собирается на клей ПВА. Торцы обрабатывал наждачкой.

После сборки фанера покрывается защитно-декоративными составами – лаками, морилкой, красками, в зависимости от желаемого эффекта.

Трафареты для лобзика по фанере нож. Что такое лобзик: общее описание

Лобзик – инструмент, предназначенный для выпиливания из фанеры различных контуров, в том числе криволинейных. Он оснащен лезвием с мелкими зубцами, способными сделать срез фанеры ровным без образования значительных заусениц.

Ручной инструмент

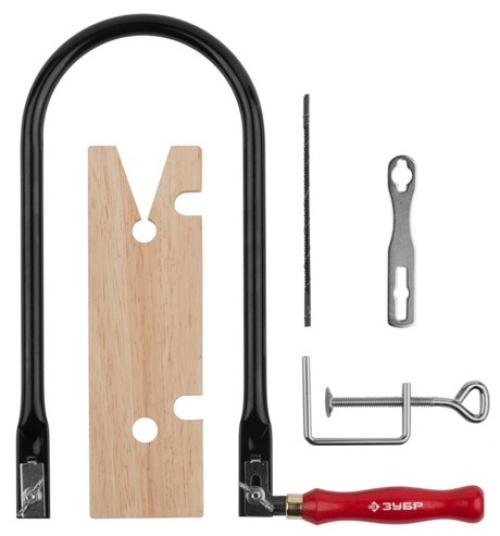

Родоначальник этого типа инструмента – ручной лобзик. Он представляет собой металлическую дугу в форме буквы «U», между концами которой натянуто пилящее лезвие, прикрепленное к зажимам. Они надежно удерживают пилку при работе и позволяют регулировать ее натяжение. С одной стороны рамки находится рукоятка.

Зажимы на инструменте могут вращаться, создавая разные плоскости для пиления, тем самым предоставляют возможность для резьбы по дереву разной сложности.

При выпиливании из фанеры ручным лобзиком надо быть аккуратным: его конструкция довольно хрупкая, при интенсивной работе лезвие часто рвется от усилия и нагрева, потому его приходится заменять. Для этого каждый мастер должен иметь несколько десятков запасных пилок.

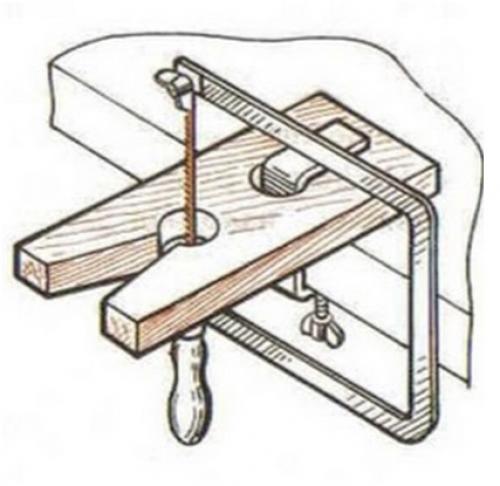

При работе с лобзиком для резьбы внутренних контуров удобно использовать такую вспомогательную дощечку, как на фото: она поможет и стол защитить, и решить проблему удобного расположения заготовки.

Электролобзик

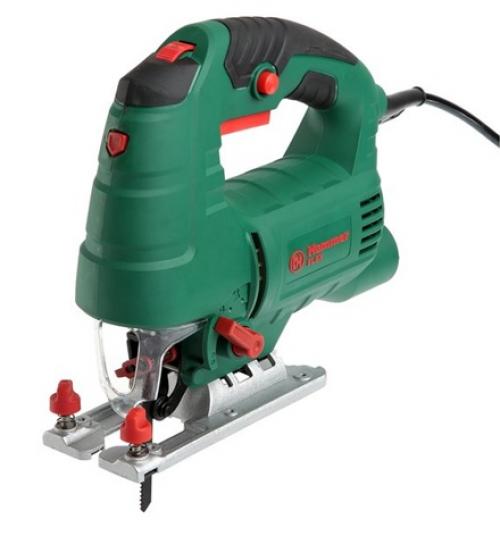

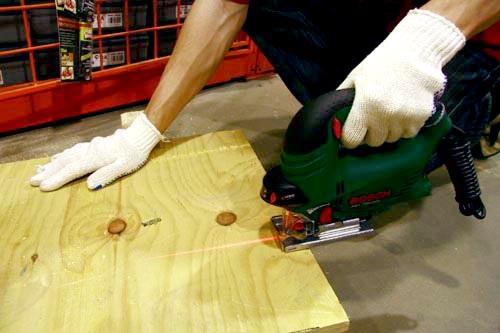

Инструмент работает от электрической сети. Он представляет собой корпус, в котором размещены рабочие механизмы, на нем же сделана ручка для управления. Пилящий орган расположен в передней нижней части. Лезвие часто защищено лапкой, которая позволяет вырезать контур ровно по линии без отклонений. Продвинутые и профессиональные модели лобзика имеют различные насадки, облегчающие процесс распила и выравнивающие края фанеры.

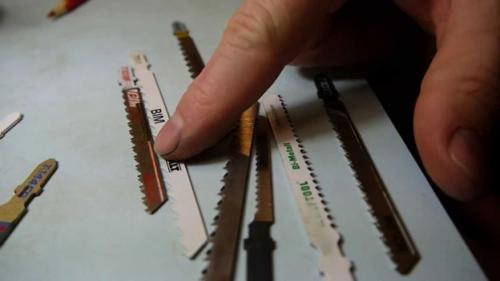

Лезвия могут иметь разные зубья по форме и размеру. Необходимо подбирать соответствующие обрабатываемому материалу пилки, чтобы не происходило повреждений и порчи фанерного листа при эксплуатации механизма.

Классификация электролобзиков по мощности и применению:

• Лобзики для бытового использования обычно оснащены небольшой мощностью 350-500 Вт. Бытовой лобзик для новичков – оптимальный вариант, если вы хотите научиться вырезать узоры, создавать поделки из дерева и фигуры из фанеры, толщина которой не превышает 7 см. Работать с таким инструментом безопасно, если он оснащен защитной лапкой.
• Профессиональный лобзик дополнен различными насадками и функциями, у него увеличенная мощность от 700 Вт, скорость и точность резки. Электролобзик может справиться с деревянным листом толщиной 130-140 мм, листом стали 10 мм и алюминия 20 мм.

В инструкции как пользоваться электролобзиком, или в техническом паспорте должны быть расписаны основные параметры инструмента, которые необходимо учитывать при использовании механизма.

Трафареты для лобзика по фанере из 4 запчастей и более. Технология выпиливания лобзиком

Наверное, мало кто в школьные годы не брал в руки лобзик на уроках труда. И те, кто не только держал данный инструмент, но и пробовал им что-нибудь выпилить, наверняка убедились в том, что добиться при помощи ручного лобзика поделки высокого качества довольно непросто. Только самым прилежным и усидчивым удается стать настоящими мастерами своего дела.

Выпиливая шаблоны фигур из фанеры, со временем вы сможете перейти к более сложным узорам, которые будут требовать от вас большей точности в работе. Однако для того, чтобы изучить все тонкости данного ремесла, необходимо для начала освоить основные принципы работы.

Инструменты и приспособления, которые пригодятся в работе

1. В первую очередь, вам понадобится сам лобзик . Цена данного инструмента невелика, поскольку он отличается очень простой конструкцией.
   Он состоит из таких элементов:

• Рама. Выполнена в виде буквы «П». Бывает как металлической, так и деревянной.

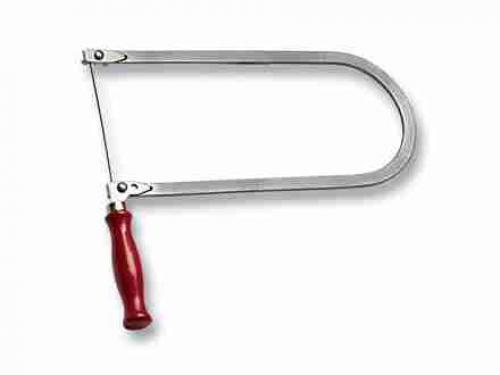

Лобзик с металлической пластинчатой рамой.

Совет!
Металлическая рама может быть трубчатой (в виде трубки) или пластинчатой.
Трубчатая рама является более предпочтительной, поскольку при помощи неё обеспечивается равномерное натяжение пилки.
К тому же, длина такой рамы больше, что обеспечивает выпиливание более отдаленных краев.

Рама из дерева имеет винт для фиксации пилки. Металлическая рама винтов не имеет.

Совет!
Чтобы убедиться в качестве металлической рамы, её следует проверить на упругость.
Для этого её следует сильно стянуть обеими руками, продержав в таком положении около двух минут, а затем плавно отпустить.
Если расстояние между зажимами восстановится – рама качественная.

• Пилки. На сегодняшний день на рынке можно встретить самые разнообразные пилки для лобзика, однако для работы вам будет достаточно двух: с мелким и средним зубом. Мелкозубчатые пилки используются при формировании мелкого орнамента с резкими поворотами линий. Крупнозубчатые нужны для выпиливания резных прорезей, крупных отверстий и т. д.

Совет!
Фиксируя пилку на лобзике, убедитесь, что зубья «смотрят» вниз.

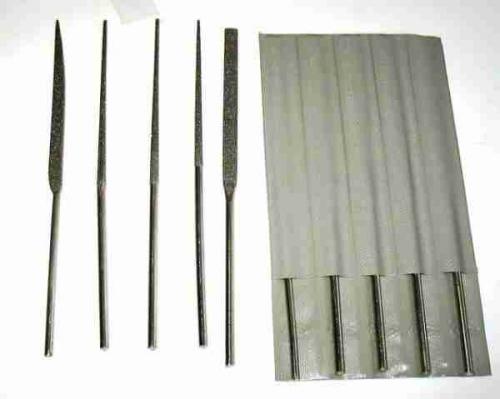

1. Для осуществления подгонки детали вам следует запастись острым ножом, а также надфилями : плоским, ромбическим и круглым.

Набор инструментов

1. Деревянный выпиловочный столик, укрепление которого на рабочем месте осуществляется при помощи струбцины. Он необходим при выпиливании мелких орнаментов.
2. Шило для осуществления проколов.
3. Старая копировальная бумага (для не слишком интенсивного отпечатка) пригодится при перенесении рисунка на обрабатываемую поверхность.
4. Наждачная бумага для зачистки мест выпила.
5. Клей столярный для изготовления поделок.

Особенности выпиливания лобзиком

Проведение выпиловочных работ осуществляется в несколько этапов:

1. Подбираются шаблоны для выпиливания из фанеры. В наши дни их можно встретить где угодно: от специализированных журналов до картинок, на нашем сайте в том числе. Многие мастера используют также узоры из журналов по вязанию или вышивке. (см. также Выпиливаем лобзиком из фанеры: чертежи и технология )

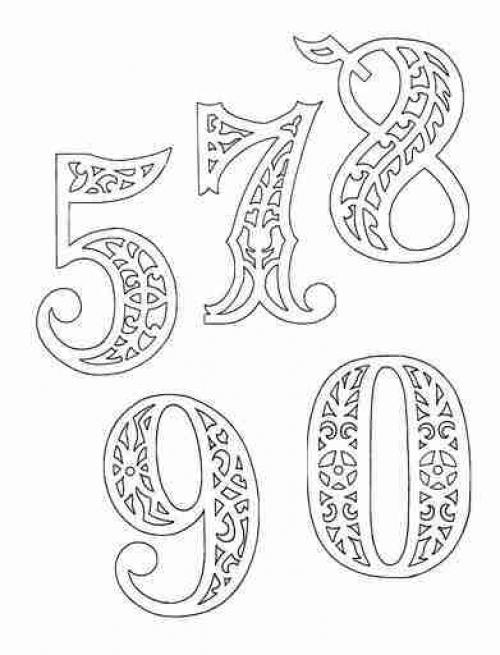

Пример шаблона из букв

1. Узор для фанеры переносится на бумагу с использованием копирки.
2. Далее в бумажной выкройке вырезаются все места, предназначенные для выпиливания.
3. Выкройка прикладывается к листу фанеры и посредством карандаша переносится на него.

На фото – перенос рисунка на фанерный лист.

1. Осуществляется выпиливание узора лобзиком.
