Винтовые сваи под дом. Дом на сваях – фантазии или реальность?

Винтовые сваи под дом. Дом на сваях – фантазии или реальность?

Можно ли использовать свайный фундамент для постройки жилого дома? Надо сказать, что встречаются некоторые строители, которые категорически не советуют этого делать, отдавая предпочтение ленточной, столбчатой или плитной основе под дом. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких дачных домиков.

Однако, нужно напомнить, что существуют целые города, дома которых установлены исключительно на сваях, и стоят они не одно десятилетие. Практика использование таких фундаментов доказала, что они вполне могут служить надежной основой даже для массивных домов.

Кстати, с помощью винтовых свай можно сделать не только фундамент или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию!

Конечно же, вряд ли будет разумно в условиях нашего климата громоздить двухэтажный каменный особняк на свайный фундамент, хотя и это, наверное, не является совсем уж невозможным делом. И все же в частном строительстве обычно его выбирают для деревянных или каркасных построек с крышей , покрытой легким кровельным материалом.

Нередко, в силу пересеченности рельефа или других особенностей местности, свайный фундамент становится единственным приемлемым решением

В некоторых случаях свайные фундаменты являются и вообще единственной возможностью возвести на участке дом, например, если строительство намечается на участке сильнопересеченной или постоянно заливаемой весенним паводком местности.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

В пользу применения подобной конструкции говорит и то, что такие варианты фундаментов применялись в строительстве с древности, только ранее в качестве свай использовались специально подготовленные для этой цели бревна. Поначалу сваи просто забивали в грунт, и только в начале XIX века был изобретен винтовой способ установки.

Винтовые опоры на первых порах использовались для обустройства причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи были применены в качестве фундамента при постройке маяка, который возведен в Великобритании на нестабильном грунте Темзы.

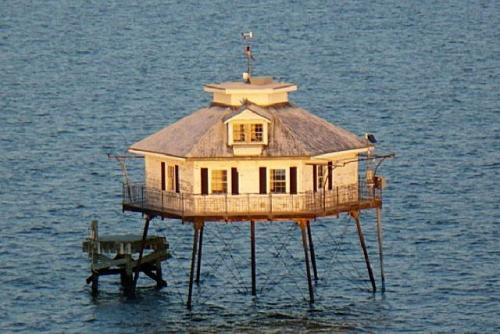

Первый маяк, построенный на винтовых сваях – «Мэплин Сэндс»

С начала XX века строительство на свайных фундаментах приобрело «второе дыхание». Этому способствовало появление новой техники для точного и глубокого вбивания свай, что значительно ускоряло работу по возведению оснований для дальнейшего возведения зданий. В 50-х годах началось активное использование механического оборудования для ввинчивания свай, что дало еще один толчок такой сфере строительства, как промышленного, так и индивидуального.

Очень широко этот способ обустройства фундаментов стал применяться в военном строительстве, так как путем комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для применения на многолетнемерзлых, пучинистых и обводненных грунтах – одним словом, ограничений по их использованию практически не существует.

Первой отечественной научной разработкой, официально принятой в качестве стандарта для строительных работ, стал подготовленный в 1955 году на основе многолетних экспериментов труд – ТУВС-55 («Технические указания по проектированию и устройству фундаментов, опор мостов на винтовых сваях»). Многие его положения перетекли и в современные строительные нормы и правила.

Свайно-винтовой фундамент недостатки.  18 плюсов свайно-винтового фундамента

1. Скорость монтажа

Одно из главных достоинств этого основания, позволяющее сразу после его монтажа приступать к возведению здания или дома. Высокой скорости способствуют следующие факторы:

• Отсутствие сложных подготовительных работ. Необходимо только правильно разметить участок и приступать к ввинчиванию свай.
• Использование стальных свай вместо бетонных столбов так же сокращает процесс обустройства. Свая сразу готова к эксплуатации.
• Бетонирование внутреннего пространства сваи не приводит к простою, т.к. нет необходимости ждать набора бетонной прочности.

2. Легкость монтажа

Сваи можно ввинчивать вручную. Это является главным достоинством при строительстве в труднодоступных местах. Использование гидравлических машин значительно ускоряет процесс обустройства. Для монтажа свай достаточно 3х человек.

3. Доступная цена

Свайный винтовой фундамент под ключ обойдется гораздо дешевле чем ленточное, столбчатое и тем более плитное основание.

4. Круглогодичный монтаж

Строительство свайного фундамента возможно в любое время года при любой погоде без использования вспомогательных средств. Так, бетонные основания требуют при возведении в холодное время года использование дополнительных ресурсов, оборудования и добавок в бетон.

5. Отсутствие гниения

Проветриваемое основание строения, установленного на свайно-винтовой фундамент, обеспечивает отсутствие образований типа плесени или гнили пола.

6. Устройство на практически любом грунте

Данный тип фундамента возможно использовать на болотистых, слабых почвах, промерзлых грунтах, в лесу без выкорчевывания корней, в любых климатических зонах.

7. Грунтовые воды не помеха

Подъемы грунтовых вод не требуют просушки участка и никоим образом не влияют на свайное основание.

8. Сложные рельефы не препятствие

Нет необходимости в выравнивании рельефных участков. Сваи используют различной длины, при этом соблюдая горизонтальный уровень всех стальных столбов. Разница высот на участке не проблема для свайно-винтовых оснований.

Свайные основания часто монтируют на склонах.

9. Нет вреда от морозного пучения

Морозное пучение никоим образом не влияет на характеристики свайного фундамента. Это возможно и за счет наличия лопастей на свае, которые дополнительно оказывают сопротивление на пучение.

10. Долговечность фундамента 100 лет

При соблюдении технологии строительства и качественных сваях данное основание прослужит вам десятки лет. Срок службы винтовых свай до 100 лет.

11. Легкий ремонт

Если по какой-то причине лопнет свая, то ее можно легко заменить вне зависимости от наличия строения на основании. Причем это не потребует крупных затрат.

12. Сухие стены и полы

Благодаря тому, что сваи сделаны из стали, влага из грунта не просачивается в полы и стены строения.

13. Повторное использование

Винтовые стальные сваи часто используют при возведении временных сооружений. При демонтаже сооружения, их возможно извлечь и повторно использовать на другом участке.

14. Легко увеличить площадь

Если возникнет необходимость в увеличении площади строения или дома, изменение конфигурации, то со свайным фундаментом не возникнет сложностей и значительных затрат. Фундамент легко нарастить и изменить до нужной конфигурации.

15. Инженерные коммуникации не помеха

Свайно-винтовое основание ввиду своей конфигурации возможно обустроить вблизи инженерных коммуникаций без особых сложностей и повреждений. А также, проложить новые сети под свайным фундаментом, что сложно или невозможно при обустройстве бетонных оснований.

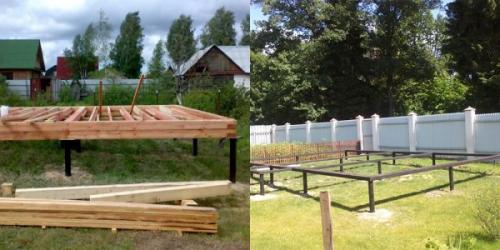

Каркасный дом на винтовых сваях. Устройство винтового основания под каркасный дом

Основание из винтовых свай можно возвести своими руками без привлечения техники. Все работы выполняют два-три человека в несколько этапов:

Винтовое основание под каркасный дом

1. Чтобы возвести надежное основание под каркасный дом, необходимо составить проект фундамента. На этом этапе рассчитывается необходимое количество свай, подбирается диаметр изделий и их конструкция. Также определяется расстояние между сваями.
2. Затем проводят исследование грунта , чтобы определить его состав и глубину промерзания. Для получения более точных результатов проводится пробное вкручивание.
3. Теперь необходимо подготовить участок. Основное преимущество винтовых свай – возможность использования в любое время года. Поэтому в летнее время участок освобождают от лишней растительности, а в зимний период – счищают снежный слой и обломанные ветки. Кроме этого, отмечают места возможного прохождения трубопроводов и подземного кабеля.
4. Согласно проекту в местах расположения свай на подготовленном участке расставляют деревянные колышки. Расстояние между ними определяется в зависимости от веса будущей конструкции. Идеальным считается установка свай на расстоянии 2-2,5 метра. Вместо колышков можно использовать сами сваи, завинчивая их на небольшую глубину.
5. Перед завинчиванием свай в местах их установки делают углубления до 30 см. В образовавшиеся ямки устанавливают сваю. Для удобства на каждом изделии имеется технологическое отверстие, куда вставляют обрезок трубы или лом. Они послужат своеобразным рычагом для ввинчивания сваи. Лучше использовать квадратную трубу, она меньше подвержена деформации. При вкручивании сваи в грунт важно контролировать вертикальное положение свай, а также их высоту. Контроль необходимо вести с самого начала, так как в дальнейшем выравнивание становится невозможным. Для проверки вертикали пользуются строительным уровнем.
6. Во время завинчивания свай необходимо правильно выбрать величину заглубления. Все зависит от уровня промерзания грунта. Наконечник сваи должен располагаться ниже этой точки на 30 см. Лучше всего погружать сваи до плотных слоев грунта. Определить это можно по более трудному завинчиванию сваи.
7. После завинчивания всех свай основания под каркасный дом необходимо провести горизонтальное выравнивание, так как выдержать одинаковую высоту свай во время их вкручивания практически невозможно. Пользуясь горизонтальным уровнем, сваи обрезают до нужной высоты с помощью болгарки. Минимальная высота свай должна быть 50-60 см.
8. Теперь необходимо провести бетонирование свай. Это придает им прочность, а также препятствует возникновению коррозии металлических свай изнутри. Заливать бетонный раствор нужно тонкой струйкой, чтобы вытеснить максимальное количество воздуха из трубы. Параллельно можно добавлять раствор с антиморозными свойствами, что предотвратит порыв сваи.

Свайно-винтовой фундамент: плюсы и минусы. Проблемы свайно-винтового фундамента

«Низкая» цена на свайно-винтовой фундамент многим застройщикам отбивает здравый смысл. Слово «низкая», не просто так взято в кавычки. Почему винтовые сваи — это, на самом деле, — недешевое удовольствие, мы расскажем чуть ниже. Сейчас о другом — о негативном опыте использования свайно-винтового фундамента.

Omissa Участница FORUMHOUSE

У меня каркасный дом высотой в 2 этажа. Размеры строения 8500х9000 мм. Под дом вкрутили 26 винтовых свай диаметром 108 мм. Сваи вкрутили машиной на глубину 1500-2000 мм. Стволы забетонировали, а оголовки просто надели на сваи без сварки. Участок с уклоном. Сваи подрезаны на высоту от 400 до 750 мм и обвязаны брусом 15х15 см. Так вот, когда кто-то ходит по второму этажу, ощущение, что дом, шатается. Как это исправить?

Пользователи портала дали Omissa советы:

1. Проверить, не разрыхлён ли грунт вокруг свай.
2. Приварить оголовки к сваям.
3. Усилить конструкцию диагональными «укосинами» из стального уголка с полкой 5 см.

Пользовательница последовала этим советам.

Omissa

Мы обварили сваи уголком и приварили все оголовки. По ощущениям, дом стоит значительно устойчивее, хотя, в углах, чувствуются некоторые вибрации.

Итак, проблема почти решена . Идём дальше.

Artriot Пользователь FORUMHOUSE

Мне построили каркасный дом на винтовых сваях. Размер «коробки» 7000х9000 мм. Диаметр свай 89 мм. Длина всего 2000 мм. Высота свай над землёй не более 700 мм. Получается, что свая закручена на глубину не более 1300 мм. В первый же год сваи стало выпирать. Не сильно, но неприятно. Потом, когда на следующий год грянули морозы, сваи поперло так, что перестали открываться двери в тамбуре. На втором этаже от стен отошел потолок. Помялась металлочерепица. Поднявшиеся углы дома видно невооружённым взглядом. Сваи больше всего выперло по углам и по периметру дома. Летом сваи осели. Думаю, срезать сваи и залить мелкозаглубленную ленту.

На фото ниже заметно, что у дома поднят угол.

Олег 52 Пользователь FORUMHOUSE

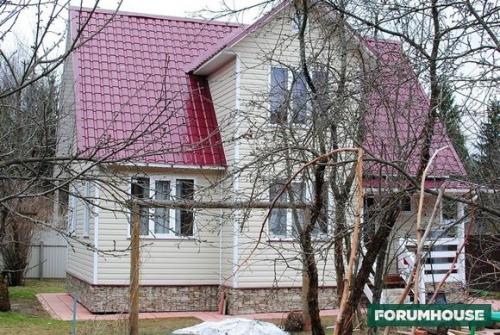

У меня двухэтажный каркасник размером 9х11 м на свайно-винтовом фундаменте. Дом жилой. Фасад отделан штукатуркой. Грунты просадочные, пучинистые. Через год часть свай просела от 2 до 5 см. Самое интересное, что фундамент закрутила фирма с именем. Предварительно сделал инженерно-геологические изыскания и дал их свайщикам, но, видно, всё без толку. Фундамент уже ремонтировали по гарантии. Сваи нарастили. Закрутили дополнительные сваи диаметром 133 мм. Подвели двутавровые балки, но гарантий, что просадок дальше не будет, нет. Продолжать «игру» со свайно-винтовым фундаментом не хочу. Надо как-то укрепить фундамент железобетонной лентой мелкого заложения. Как это сделать? Дом поднимать нельзя, т.к. дорогой мокрый фасад треснет.

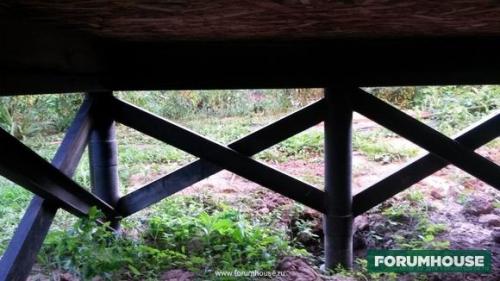

Обратите внимание на фото ниже. Вокруг сваи, из-за вырытого перед закручиванием сваи приямка, провалена почва . В этом месте постоянно собирается вода и, далее, как по направляющей, бежит по стволу сваи вниз, под землю, где замачивает грунт.

Олег 52

Свайщики, чуть отвернись, роют глубокий приямок. Почти везде, где я видел свайно-винтовой фундамент, земля вокруг свай провалена. Если сказать монтажникам, зачем так делают, то они отмахиваются. Мол: «Всегда так строим. До плотного грунта еще далеко (все сваи длиной 2.5 м и более), а от боковых нагрузок укосины помогают».

Airstats Пользователь FORUMHOUSE

У Олег 52 низкая несущая способность грунта под сваями. Кроме лопастей, их толком ничего не держит, грунт неплотный, боковое трение слабое. Вообще считается, что только с 4 метров заглубления сваи удерживаются в грунте боковым сдавливанием и трением. Лучше залить МЗЛФ и сделать утеплённую отмостку.

Topos предложил Олег 52 смонтировать дренаж и защитить периметр дома от осадков. Олег 52 решил воспользоваться советами участников портала и залить «ленту» под домом. Ведь для строительного рынка в РФ характерен лозунг: «Хочешь сделать как надо - сделай САМ!».

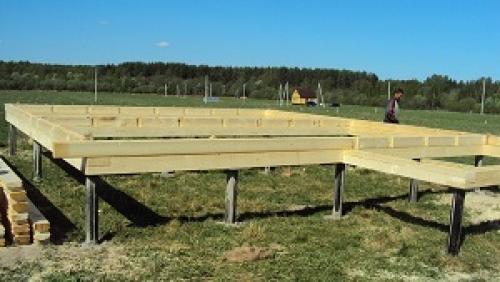

Сколько нужно винтовых свай на дом 8х10.

Фундамент выполняет важную и ответственную функцию, не допускающую никаких сомнений в возможностях или надежности основания.

В этом отношениипозволяют получить полноценный вариант решения проблемы без опасности просадок или деформаций, которые возможны у традиционных видов фундамента.

Особенно ярко эта способность проявляется в сложных условиях, на слабонесущих или обводненных грунтах, торфяниках.

Если традиционные основания базируются на верхних, неустойчивых слоях грунта, то сваи опираются на плотные горизонты, расположенные на значительном расстоянии от поверхности.

Единственной задачей, встающей перед проектировщиком, является грамотный и корректный расчет опорной конструкции.

Параметры, необходимые для обоснованного выбора свайного фундамента, можно разделить на две группы :

• Измеряемые.
• Расчетные.

К измеряемым могут быть причислены все свойства грунта на данном участке :

• Состав слоев.
• Уровень залегания грунтовых вод.
• Особенности гидрогеологии, возможность сезонного подтопления, подъемы и понижения водоносных горизонтов.
• Глубина залегания и состав плотных слоев.

К расчетным параметрам относятся :

• Величина нагрузки на основание.
• Несущая способность опоры.
• Схема расположения стволов.

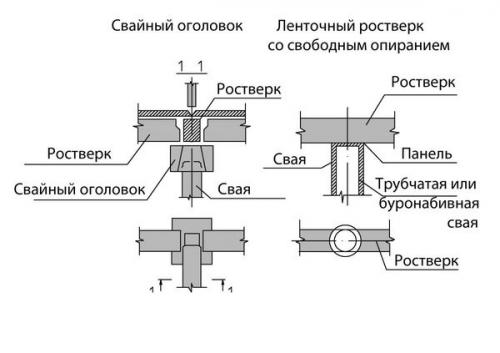

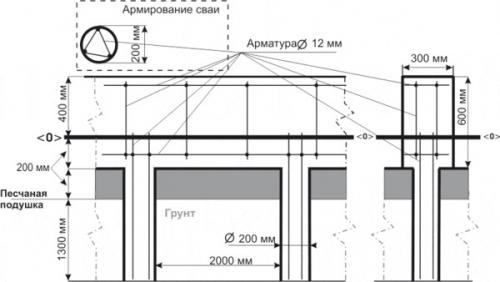

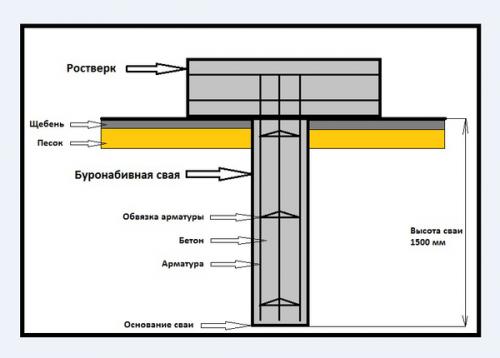

• Параметры свай и ростверка.

Указаны только самые общие параметры, в ходе создания проекта нередко приходится рассчитывать большое количество дополнительных позиций.

ВАЖНО!

Расчет фундамента — ответственная и очень сложная задача. Ее решение можно поручить только грамотному и опытному специалисту, имеющему соответствующую профессиональную подготовку и квалификацию . Кроме того, заказ на выполнение расчета должен быть оформлен официальным порядком, чтобы проектировщик нес полную ответственность за результат своих действий. Проект, составленный неформальным порядком, может стать приговором как самой постройке, так и людям, проживающим в ней.

Расчет с помощью онлайн-калькулятора

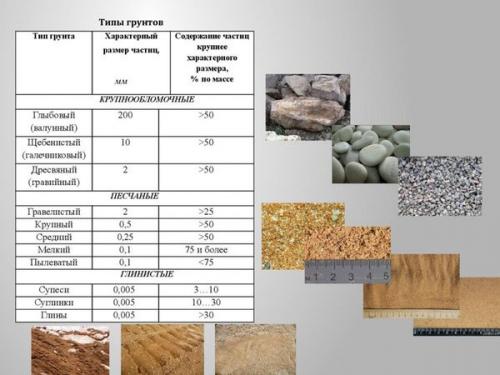

Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.

Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке .

Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.

Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.

Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.

Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания .

Как найти нагрузку на основание

Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов :

• Стены дома.
• Перекрытия.
• Стропильная система и кровля.
• Наружная обшивка, утеплитель.
• Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
• Вес людей и животных.
• Снеговая и ветровая нагрузка.

Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.

Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем .

От каких факторов зависит шаг?

Минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопасти.

Максимум ограничивается несущей способностью опор и жесткостью ростверка, испытывающего нагрузку от веса дома .

Каждый пролет между опорами можно рассматривать как балку, жестко закрепленную с двух концов.

Тогда величину нагрузки необходимо рассчитать таким образом, чтобы балка не была деформирована или разрушена, а прогиб в центральной точке не превышал допустимых значений.

На практике обычно поступают проще — на основании многочисленных расчетов и эксплуатационных наблюдений выведено максимальное расстояние между соседними сваями, равное 3 (иногда — 3,5) м .

Эту величину считают критической, если по несущей способности опор получаются пролеты больше 3 м, то добавляют 1 или несколько свай для уменьшения шага.
