При строительстве ленточного основания на прочных глинистых грунтах с низким залеганием грунтовых вод можно обойтись без устройства опалубки и залить бетон прямо в траншею. Такой фундамент дома называется щелевой.
Этот вид оснований очень популярен и используется при возведении домов малой этажности, строительстве хозяйственных построек и гаражей. Данная методика возведения основания позволяет значительно снизить объёмы земляных работ и сэкономить время и деньги на установке опалубки.
В итоге себестоимость строительства становится более приемлемой, а сроки монтажа уменьшаются.
Конструктивные особенности
Конструктивно щелевое основание можно сравнить с монолитным ленточным фундаментом
Конструктивно щелевое основание можно сравнить с монолитным ленточным фундаментом.
Только роль опалубочной конструкции здесь играют стенки траншеи. Такое название эти основания получили за то, что траншея в грунте очень напоминает узкую щель.
Благодаря небольшим неровностям на стенках траншеи обеспечивается более эффективное сцепление бетонной смеси с породой.
Нижняя часть щелевого основания также формируется за счёт грунта на дне канавы. Таким образом, нагрузки от строения равномерно распределяются по ленте и передаются на грунт. Закладка таких фундаментов может выполняться только на плотных глинистых грунтах, в которых можно выкопать траншею с ровными вертикальными стенками, не подверженными осыпанию.
Обратите внимание
Внимание: строительство щелевого фундамента для дома запрещено на песчаных грунтах, поскольку они плохо держат форму. В итоге осыпающая со стенок траншеи порода будет способствовать снижению несущей способности основания.
Стоит упомянуть о разновидности щелевых оснований – многощелевом фундаменте. В этом случае бетон заливается не в одну траншею, а сразу в несколько прорезанных в грунте щелей. В итоге конструкция основания выглядит, как несколько параллельно расположенных лент шириной 10-20 см. Каждая лента обязательно армируется перед заливкой бетоном.
Главные условия использования такого основания:
- порода на участке преимущественно глинистая и плотная;
- грунтовые воды проходят на большой глубине;
- морозное пучение породы минимальное (на непучинистых грунтах можно использовать мелкозаглублённые конструкции, а на пучинистых породах лучше заложить основание ниже точки промерзания).
Совет: порой на одном участке находится сразу 2-3 разновидности грунта, а подземные воды могут иметь достаточно агрессивный состав. В таких условиях бетон не наберёт нужную прочность. Поэтому стоит заранее получить данные об участке строительства, заказав гидрогеологические исследования.
Преимущества и недостатки
Простота и доступность технологии позволяют выполнить монтаж своими руками без использования строительной техники
Щелевой фундамент имеет следующие достоинства:
- Значительно снижаются объёмы земляных работ. Согласно статистическим данным время на копку траншеи сокращается в два раза.
- Не нужно устанавливать опалубку, что сокращает расходы и экономит время. Около 60-70 % времени на монтаж стандартного ленточного фундамента экономится в случае заливки щелевого основания.
- Благодаря такой технологии строительства можно сократить расход бетона до 6 процентов, а арматуры почти до 20 процентов.
- Траншейную технологию разрешено использовать на ограниченных участках, где запрещено применять динамические воздействия на породу. Такая ситуация может сложиться, если поблизости находятся постройки или проложены инженерные коммуникации.
- Простота и доступность технологии позволяют выполнить монтаж своими руками без использования строительной техники.
- За счёт протекания бетона в щели и неровности в стенках траншеи обеспечивается дополнительное сцепление с породой и усиление окружающего грунта. Именно поэтому при расчёте такой конструкции не учитывается показатель сопротивляемости породы.

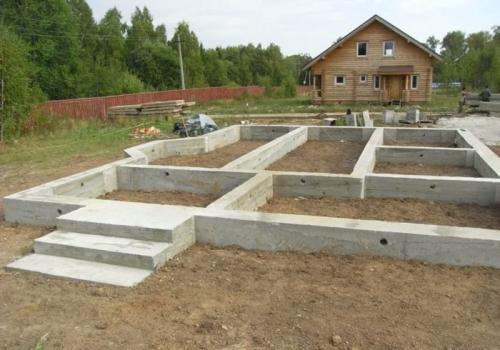

Фундамент ленточно свайный на сколько нужно углублять в землю. Закладка
В зависимости от факторов различают заглубленный и мелкозаглубленный фундамент
Основные факторы, которые влияют на глубину ленточного фундамента:
- характеристика грунта (тип, глубина замерзания);
- грунтовые воды;
- массивность здания.

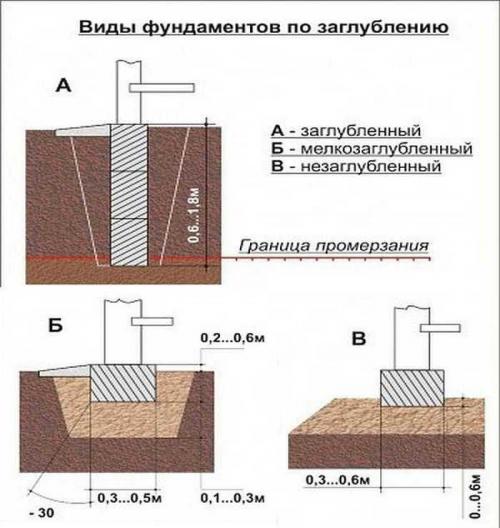

В зависимости от факторов различают заглубленный и мелкозаглубленный фундамент.
Мелкозаглубленный
Для заложения этого вида ленточного фундамента подойдут непучинистые или слабопучинистые виды грунтов
Для заложения этого вида ленточного фундамента подойдут непучинистые или слабопучинистые виды грунтов (к примеру, песок). Небольшая глубина возможна благодаря свойствам почвы либо равномерному набуханию, что не повлияет на целостность строения.
Подходит для деревянных, кирпичных и пенобетонных построек. Главное условие заложения конструкции — отсутствие грунтовых вод на поверхности почвы. Если все соответствует требованиям, можно сэкономить время на вычислительных операциях и деньги. Все что нужно сделать, это удалить верхний слой грунта и копать до прочного слоя почвы. Глубина 0.5-0.7 метра.
Фундамент ленточно монолитный. Виды ленточного фундамента
Это самый распространенный вид фундамента в индивидуальном строительстве, отличающийся простой, но достаточно трудоемкой технологией. Представляет собой сплошную железобетонную полосу неизменного сечения, проходящую под всем периметром здания и его внутренними несущими стенами.
Обустройство фундамента дома ленточного типа применяется в тех случаях, когда стены и перекрытия возводятся из тяжелых материалов: кирпича, камня, бетона. Могут использоваться и в качестве основания для более легких построек, если в них предусмотрен подвал или подземный гараж.
Ленточный фундамент может быть монолитным или сборным.

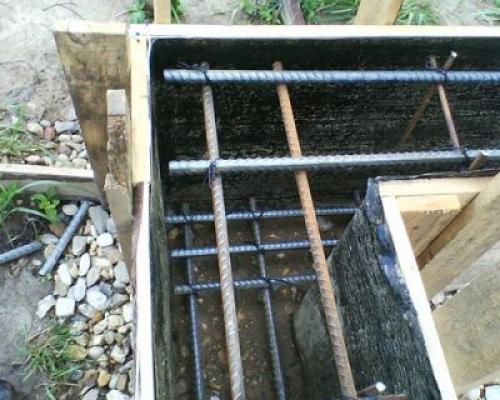

- Монолитный изготавливается путем заполнения предварительно изготовленной по месту опалубки бетоном. Чтобы повысить его прочность и несущую способность, перед заливкой в опалубку устанавливается арматурный каркас.

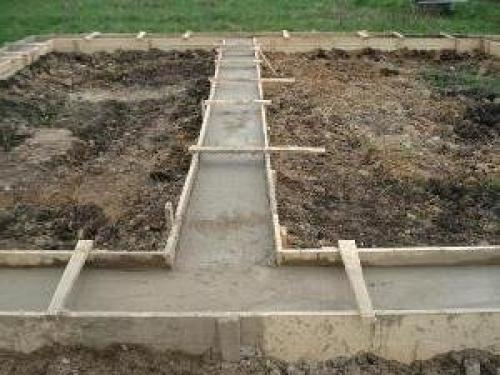

Монолитная лента

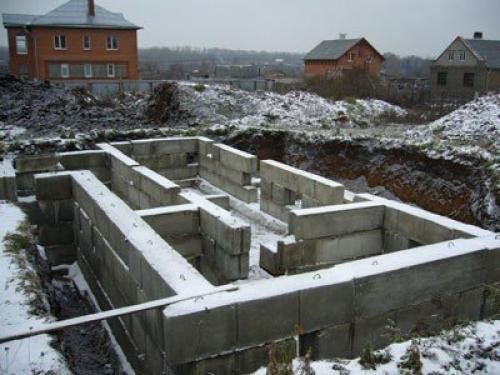

- Сборная лента состоит из установленных вплотную друг к другу железобетонных блоков.
По времени и трудозатратам более предпочтительным является сборный фундамент, так как для него не нужно строить опалубку и ждать застывания бетонной смеси для продолжения строительства. Однако смета на его устройство часто оказывается очень высокой, так как в стоимость включается работа тяжелой строительной техники.
Схема сборного ленточного фундамента
Глубина ленточного фундамента зависит от веса и конструкции здания и от уровня промерзания грунта. Толщина – от ширины стен.
Под многоэтажный дом или дом с подвальным помещением, тяжелыми стенами и перекрытиями фундамент закладывается глубокий – его подошва должна находиться ниже уровня промерзания на 20-40 см. Это предотвратит его деформацию из-за морозного пучения грунта.
Фундамент ленточный глубокого заложения
Следует сказать несколько слов про устройство деформационных швов в фундаментах ленточного типа. Если грунт имеет разнородный состав, под тяжелым зданием он может проседать неравномерно, приводя к трещинам как в самом фундаменте, так и в стенах дома. То же самое происходит и при разной нагрузке от отдельных частей здания, отличающихся этажностью или весом использованных при строительстве материалов.
Чтобы этого не происходило, в сплошной ленте предусматриваются осадочные швы шириной 2 см и более, обеспечивающие возможность независимых деформаций.
Обратите внимание. Осадочный шов должен расчленять по вертикали не только подземную, но и надземную часть здания, включая стены.

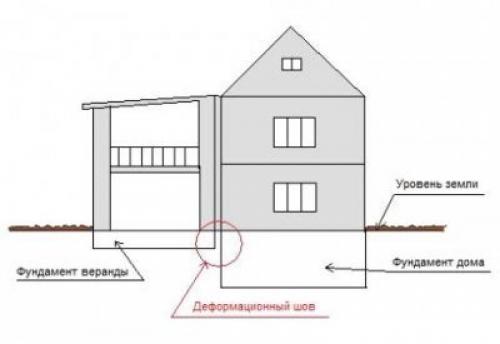

Деформационный шов между основным зданием и более легкой пристройкой
В сейсмоопасных районах такие швы предусматриваются независимо от состава грунта и равномерности нагрузки на основание. Таким образом, здание делится на отдельные отсеки, обладающие независимой осадкой.
Под дом из бруса, оцилиндрованного бревна, а также небольшие одноэтажные кирпичные постройки можно закладывать мелкозаглубленный фундамент (50-80 см ниже уровня земли). Его устройство требует меньших трудозатрат и материалов, соответственно, и цена такого основания будет значительно ниже. Но в этом случае возникают трудности с устройством полноценных подвалов.
Чтобы повысить надежность такого фундамента, при его заложении необходимо соблюдать следующие правила:
- Выполнить надежную двухслойную гидроизоляцию боковых поверхностей, так как проникающая в бетон влага при отрицательных температурах может привести к его разрушению;
Гидроизоляция боковых стенок
- Не оставлять готовый фундамент незагруженным на зиму, чтобы избежать его деформации вследствие пучения грунтов. Если нет возможности возвести стены до наступления холодов, необходимо провести теплоизоляцию вокруг ленты, используя керамзит, опилки и другие материалы;
- Не приступать к устройству фундамента до полного оттаивания грунта. Эта инструкция должна выполняться неукоснительно;
- Если параллельно с мелкозаглубленным фундаментом проходит траншея для прокладки коммуникаций, расстояние между ними должно превышать 2,5 метра. А ширина траншеи для ввода коммуникаций в дом, пролегающей под бетонной лентой, должна быть не более 0,9 м.
