Как крепить балки перекрытия в деревянном доме. Крепление балок к стене
Балки перекрытия могут соединяться со стенами несколькими способами.
https://www.youtube.com/watch?v=T0SROAmmPhQ

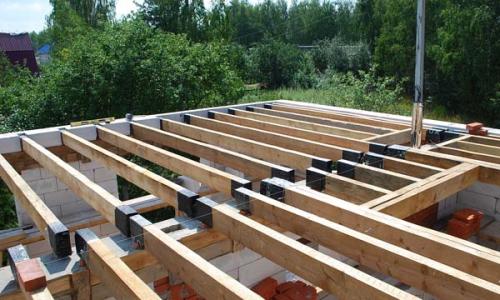

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.
Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.
При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой).
Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см.
Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.
В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.
Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.
Деревянные перекрытия между этажами. Деревянное межэтажное перекрытие первого этажа
Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:
Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом
Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками
Схема деревянного перекрытия с разделенными балками.
Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.
К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре
Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева
Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.
Нужно ли крепить балки перекрытия. Особенности и правила крепления балок перекрытия к стене и другим конструкциям
Крепить балки к основной конструкции (перекрытия, кровля) необходимо для ее многолетней устойчивости и дополнительной поддержки.
Поэтому особенности крепления балок перекрытия относят к важному этапу строительства, ведь от него зависит надежность всей постройки.
Укрепляют перекрытие различными балками – деревянными,железобетонными. Какие нюансы нужно знать при обустройстве перекрытий балками, как они крепятся и чем, существует ли возможность допущения ошибок, и как их избежать, читайте подробнее в представленной статье.
Особенности процесса
Качественно укрепленная основа перекрытия – залог долговечности эксплуатации помещения, где установлены балки. Здесь имеет огромное значение крепеж и техническая составляющая монтажа (особые способы крепления + правила выполнения работ).
Элементы балочного крепежа выполняют из качественной стали или алюминия, они представлены уголками, анкерами, стальными пластинами, навесами, лагами, винтами, шурупами, гайками, стержнями. Также для некоторых типов балок, например, деревянных, используют специальную технику врубки и врезки. Встречаются также смешанные способы крепления изделий.
Независимо от использованной техники и материалов, на который крепятся балки, они всегда соединяются со стеной по типу плавающей системы. Главное при работе с ними – это качество монтажа, так как он влияет на надежность перекрытий и поддержку всей потолочной и кровельной конструкции.
При этом, в процессе самого монтажа используются следующие типы балочных конструкций
- швеллерные;
- деревянные.
Знать особенности крепления балок перекрытия к разным поверхностям важно потому, что это позволит правильно подобрать элементы крепежа, рассчитать нагрузку, которую будут выдерживать опоры. Одновременно надежно закрепятся каркасы для кровли и чердака, и не возникнет никаких проблем с обустройством гидроизоляции, пароизоляции и утепления, так как поверхность с балками будет готова.
Способ присоединения балочных изделий зависит во многом от типа используемой постройки . Так, например, некоторые дома каркасного типа и СИП-панелей уже имеют установленные балки, и крепятся наглухо еще в условиях производства. В стандартных постройках (кирпичных, монолитных, бетонных) балки ставят вслед за образованием армированного пояса.В строительстве для перекрытий используют чаще стандартные балки, представленные разрезом сечения 150 x 150 (мм) или 200 x 200 (мм), но могут быть и другие габариты, которые создаются при индивидуальных заказах в условиях производства.
Все работы, связанные с балочными креплениями, изготовлением и монтажом самих балок, основаны на применении основных технических нормативов:
- ГОСТ 27017-86 — изделия для крепежа.
- ГОСТ 4981-87 — деревянные балки.
- ГОСТ 19425-74 и ГОСТ Р 58966-2020 — металлические балки (двутавровые и стальные).
- ГОСТ 20372-2015 и ГОСТ 20372-90 — ЖБ-балки.
Нормативы дают отсылки ко всем возможным положениям и нормам, которых нужно придерживаться на всех этапах подготовки и работы. Все они гарантируют в итоге получение крепкой надежной постройки, с укрепленным каркасом чердака и кровли.
Важные особенности, характеризующие балки, связаны не только с типом здания, но и с составом материала, из которых их изготавливают:
- Деревянный брус , выполненный чаще всего из бревен, может использоваться в различных домах, в том числе, газобетонных и пеноблочных.
Но их всегда крепят к стенам, с условием обустройства продольного люфта.
Деревянные брусья не оказывают дополнительной нагрузки на фундамент, работать с ними легко и быстро. Также, они доступны по стоимости.
Современные балки тщательно пропитываются антисептическими и полимерными средствами, которые делают их более устойчивыми к атмосферным перепадам. Но, несмотря на это, концы балок и их поверхность, при обустройстве слоев чердачных перекрытий, рекомендуется оборачивать гидроизоляцией и пароизоляцией (холодные чердаки), для продления сроков эксплуатации.
- Металлические балки для перекрытий – это двутавровые изделия, в разрезе сечения, напоминающие букву «Н». Изготавливается данная группа из высококачественных марок стали. Двутавры отличаются прочностью, крепостью, выдерживают большие нагрузки и не склонны к деформации.
Единственный их минус – большой вес. Поэтому их чаще всего используют для монолитных и кирпичных строений, а укладывают при помощи подъемных механизмов.
- ЖБ-балки подходят для панельных домов, которые представлены таким же составом (железобетонным), как и панели (бетон + армировка). Больше всего они востребованы для многоэтажек.
Они отличаются прочностью, долговечностью, равномерным распределением нагрузки. Их можно заказать не только стандартной, но и нужной (индивидуальной) длины. В условиях предприятия их формируют из прочных марок цемента и армированных прутьев от 12-15 (м).

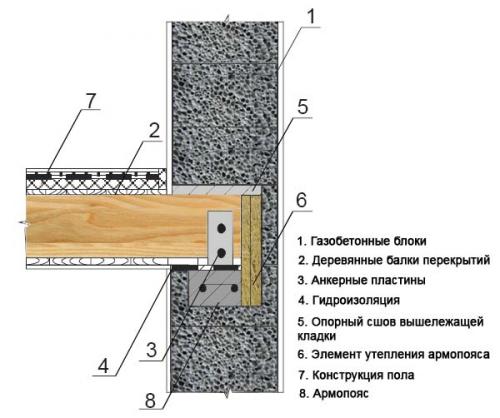

Крепление балок перекрытия к армопоясу. Межэтажное перекрытие
Составляющие межэтажного перекрытия : деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.
Деревянные балки необходимо укладывать перпендикулярно длинной стороне дома. Расстояние между балками зависит от ширины пролета и от нагрузки на еденицу площади и составляет 60, 80, 100 или 120 сантиметров. Чем меньший пролет, тем больший можно делать шаг.
Опорной зоной для балок служит армированный пояс, выполненный по несущим стенам из газобетона. Зона опирания должна составлять не менее 150 мм. Крайние балки необходимо зафиксировать и, выполняя контроль горизонтального уровення и параллельности, закрепить остальные, направляясь внутрь.
Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие.
Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги. Деревянные балки обязательно необходимо защищать от появления грибка и насекомых, а также от возможного возгорания. Для этого боковые стороны и торец балок покрывают, биозащитными антисептиками и огнезащитными средствами. Не рекомендуется обрабатывать торцы балок маслянистыми антисептиками так как они ухудшают испарение влаги.
На боковые грани, конца балки, которые находятся в нише (за исключением торца), наносится битумная мастика и плотно обматывается рубероидом. Если используются самоклеющие мембраны, балку следует загрунтовать и выполнить обмоточную гидроизоляцию.
Для избегания образования точки росы в теле балке, что приведет к ее увлажнению и появлению грибка, в нишу кладется теплоизоляция.
Для обеспечения паропроницаемости узла сопряжения балка-стена, предотвращения конденсации влаги в опорной части балки и ее гниения, зазор между боковыми поверхностями балки и стенками ниши, заполняется пенополителеновым жгутом и герметиком (можно использовать акриловый, силиконовый, полиуретановый).
Между крайними балками перекрытия и стеной должен оставаться зазор 2 см -4 см., примыкания вплотную быть не должно. Зазор следует заполнить минеральной ватой.
Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку. Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.
Следующий шаг — это укладка наката и утеплителя. К боковым поверхностям балок закрепляют бруски (50х50 мм.) и на них укладывают щиты из досок 50х150 мм. Снизу выполняют подшивку перекрытия (гипсокартоном, ДСП, доской и т. п.). На накат укладывают утеплитель, который будет выполнять и роль звукоизоляции. В качестве утеплителя рекомендуется использовать маты из минеральной ваты, толщиной от 100 мм. После этого на балки укладывают лаги с шагом 500-700 мм, а сверху доску пола. Между настилом и полом оставляют вентиляционный зазор, для циркуляции воздуха.
Способы крепления деревянных балок. Врезка
Этот способ соединения применяется только к деревянным конструкциям когда нужно, чтобы торец балки не выходил за пределы наружных стен и был надежно защищен от атмосферных явлений. Таких, как дождь, снег, солнечные лучи, вызывающих гниение и рассыхание древесины.
Этот тип соединения называют «ласточкин хвост» или «сковородень». На торцах балки вырезают шип в виде симметричной трапеции, по форме напоминающей ласточкин хвост, а в верхнем венце стены или поперечной стыковочной балке делают такой же паз.
Более простое в исполнении крепление деревянных балок – врезка полусковороднем, представляющем собой усеченный «ласточкин хвост» с одним прямым и одним скошенным краем. Гнездо делают чуть больше и закрепляют в нем шип забиванием клина. Этот вариант менее прочен и надежен, но вполне подходит для перекрытия под чердаком или малонагруженной мансардой.
Врубка
От врезки врубка отличается тем, что балка опирается на всю толщину стены и торцом выходит наружу. За счет большей площади опирания она выдерживает более серьезные нагрузки и применяется при перекрытии длинных пролетов. Осуществляется врубка разными способами:
- в полдерева;
- в лапу;
- в полулапу;
- в обло.
При таком соединении также возможна установка стропил на балки перекрытия, если их торцы выступают за границы стен на достаточную длину.
Деревянные перекрытия с утеплением в домах из разных материалов
Подвесное крепление
В последнее время становится популярным способ подвешивания балок между стенами с опорой торцов на особый металлический крепеж с перфорацией для болтов и саморезов. Он прикручивается и к стене, и к балке и бывает разных видов. В продаже встречается под названием «опора для бруса».
Такой крепеж балок перекрытия к стене нельзя считать надежным и прочным, но его допускается использовать:
- при небольшой длине пролетов;
- при частом шаге установки балок;
- при незначительной нагрузке на перекрытия сверху.
Крепление к колоннам
Колонны устанавливают при большой длине пролетов, чтобы разгрузить балки и исключить их провисание. На колонны их крепят опорным или подвесным способом. Но часто площадь опоры бывает недостаточной для укладки и стыковки двух балок, и его необходимо увеличить.
- На деревянный столб глухарями по бокам прикручивают накладки-бобышки достаточного сечения.
- На металлический приваривают сверху опорную площадку из толстой листовой стали.
Крепление балок перекрытия к стенам из газобетона. Как крепятся деревянные перекрытия
Для правильного крепления деревянных блоков, в газобетонных стенах формируются специальные открытые или закрытые гнезда. Также надо быть уверенным, что древесина сможет «дышать», для чего конец каждой балки срезается под углом в 60-75 градусов. Срез тщательно обрабатывается антисептическими средствами.
Тот конец балки, который обрабатывался антисептиком (за исключением срезанного края), впоследствии следует обмотать рубероидом или другим гидроизоляционным материалом. Кроме защиты древесины это делается еще и чтобы балка, плотно «сидела» в гнезде.
С точки зрения теплоизоляции, гнезда – самые слабые места перекрытия второго этажа в доме из газобетона. Поэтому они дополнительно утепляются, для чего подходит минеральная вата или пенополистирольные пластины.
Полностью обработав, обмотав и установив балку, необходимо дополнительно осмотреть гнезда – в них могут быть трещины, которые надо перекрыть специальными растворами и герметиками, чтобы не пустить в гнезда влажный и теплый воздух. В любом случае дополнительная защита гнезд лишней не будет и продлит срок службы балок.
Крепление монолитного перекрытия
Перед сооружением перекрытия делается армопояс, так как газобетонные блоки – хрупкий материал, который легко лопнет под нагрузкой. Под армопояс следует соорудить деревянную опалубку, повторяющую контур стен. Важно, чтобы она была цельной, то есть не прерывающейся. После этого армопояс заливают раствором бетона.
Прежде чем приступать к сооружению опалубки, для нее потребуется установка подпорок. Как правило, на этом этапе используются подставки из стали. Важно ровно установить подпорки, без погрешностей, так как последствия могут стать причиной больших сложностей. Чтобы выровнять подставки удобно использовать строительный уровень. Одна стойка выдерживает нагрузку в 300-500 кг.
После укладываются поперечные балки (начинать можно как сверху, так и снизу, пришивая к подпоркам). На следующем этапе устанавливается арматурная сетка. В первую очередь прокладываются кабеля, так как если сначала залить бетон, их проложить уже будет проблематично. На этом же этапе монтируются трубы для вентиляции и оставляется не залитый участок, где будет лестница между этажами. Для связывания арматуры подойдет проволока, после чего конструкцию заливают бетоном.
Отталкиваясь от объема бетономешалки, бетон изготавливают по следующей пропорции :
- Цемент – 7 литров;
- Песок – 15 литров;
Заранее подготавливается участок, куда впоследствии выливается готовая смесь. Само монолитное перекрытие должно иметь толщину от 150 до 300 мм. Чтобы смесь полностью затвердела, достаточно выждать несколько дней. Если перекрытие делилось на участки, то используемые балки, при помощи которых оно отделялось, должны быть удалены.
Перекрытие по деревянным балкам чертеж. Устройство перекрытий из дерева
Пожалуй, это лучший вид перекрытий, он выгодно отличается простотой изготовления и доступностью материалов. К тому же для его создания используется только дерево, что обеспечивает экологическую чистоту при достаточной надежности. Устройство перекрытия по деревянным балкам не отличается особой сложностью, основные его составляющие:
- несущие балки;
- направляющие бруски;
- черновой потолок;
- основа пола верхнего этажа;
- утеплитель;
- гидроизоляция;
- декоративное покрытие.
Необходимую прочность и надежность всей конструкции придаст брус. Он может быть сплошным или склеенным из нескольких слоев. Хорошая замена бруса – цельные бревна небольшого диаметра. Также основой конструкции могут послужить доски, но подобные перекрытия имеют существенные ограничения по длине пролета и нагрузке.
В принципе, балка может быть изготовлена из любой древесины, но лучше выбирать лиственницу или сосну. Дерево лиственных пород имеет несколько иную структуру и меньшее сопротивление на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.
На несущую конструкцию из параллельных балок монтируют основу будущего пола и потолка соответственно. Это может быть подготовленная доска или листовой материал на древесной основе. На готовую основу укладывают напольное покрытие (на втором этаже), а снизу делают полноценный потолок.
Особенностью подобной конструкции является свободное внутреннее пространство, которое необходимо использовать. Его заполняют любым материалом с теплоизолирующими или звукопоглощающими свойствами. Это поможет сохранить тепло в помещениях и обеспечит достаточный уровень звукоизоляции.
Крепление балок перекрытия к стенам. Соединение балки со стропильной ногой
Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.
Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:
Крепление стропил к мауэрлату, смотрите на
Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.
Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:
- два шипа;
- упор без шипа;
- упор, дополненный шипом;
- соединение по типу замка с двумя шипами и другие варианты.
Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.
При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.
Деревянные перекрытия в частном доме. Выбор звукоизолятора
В частном секторе редко возникает необходимость в защите внутреннего пространства здания от звуков, источниками которых являются транспорт и промышленные предприятия. Однако здесь сохраняются шумы от природных осадков. Особенно это актуально для изоляции потолка в доме с деревянными перекрытиями, крыша которого покрыта металлическими кровельными изделиями.
Сам по себе дощатый настил даже с декоративной отделкой не отличается хорошими акустическими свойствами. Это обосновано свойственной для древесины проводимостью звуковых волн. Чтобы улучшить ситуацию, кроме утепления выполняется шумоизоляция межэтажного перекрытия по деревянным балкам.
Для решения задачи рассматриваются материалы с коэффициентом звукопоглощения свыше 0,4. К таковым относятся три группы:
- Твердые. Главным представителем является минеральная вата с содержанием вермикулита, пемзы или перлита. Акустический показатель – в районе 0,5. Средняя плотность полотен – 350 кг/куб.м.
- Полужесткие. Сюда относят некоторые виды минеральной ваты, плиты со вспененной структурой. Звукопоглощение находится в диапазоне 0,5-0,75 единиц.
- Мягкие. Это серия волокнистых материалов с минеральной или синтетической природой, из шерсти (стекло, войлок, минвата). Здесь коэффициент достигает 0,95 единиц, масса кубометра – до 70 кг.
Звукоизоляция межэтажного перекрытия по деревянным балкам выполняется различными способами. Плиты укладываются в пазы с фиксацией между обшивочными пластами. Войлок располагают в местах стыка элементов конструкции (на лаги, по периметру). Тонкие полотна из пробки вспененного полиэтилена, пенополиуретана, резины укладываются между черновым полом и чистовой отделкой.
Также на обстановку с акустикой оказывают положительное влияние керамзит и материалы, которые входят в состав черного основания перекрытия. Это могут быть плиты из древесной стружки. Монтаж выполняется по «плавающей» методике без жесткой фиксации полотен к деревянным балкам.
Звуковые волны по элементам перекрытия передаются стенам, которые также могут из распространять. Чтобы это частично или полностью исключить, нужно изолировать соединение балки и несущей конструкции. Для этого дополнительно применяется рубероид. Материал выступает в роли гидробарьера. Полотно укладывают на стену, им обматывают торцевую часть бруса. Между базовыми элементами устанавливается деревянный вкладыш.
Еще одно решение – увеличение толщины перекрытия. Как правило, расчет выполняется исходя из высоты балки. Создать отделочный слой с идентичным показателем можно за счет каркасной конструкции, устройства пола на лагах поверх балочной обрешетки, применения теплоизолятора насыпного типа.
В видео специалист подробно рассказывает и демонстрирует, какие существуют способы звукоизоляции межэтажных перекрытий на деревянных балках:
Деревянные перекрытия с утеплением в домах из разных материалов
Коротко о главном
Для утепления и звукоизоляции перекрытия по балкам можно использовать плитные, рулонные и гранулированные материалы.
Самым распространенным вариантом считается минеральная вата в различном исполнении.
