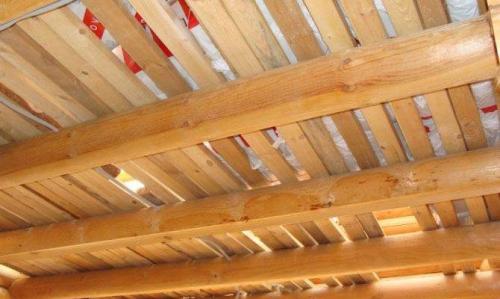

В зависимости от проекта каждый объект может обладать несколькими этажами. Для рационального разделения цокольного, подвального, межэтажного и чердачного пространства устанавливают деревянные лаги, служащие одновременно полом и потолком. Конструкции бывают:

1. Подвальные. Главной особенностью станет хорошая теплоизоляция пола.
2. Межэтажные. Упор делается на усиление конструкции и звукоизоляции.
3. Чердачные. Обязательно применение всех трёх составляющих защиту – тепло-, паро, и гидроизоляций.

Обычно собственники стремятся сэкономить на каждом этапе строительства и пытаются приобрести для строительства дешёвые материалы. Это касается и перекрытия в доме из бруса. Рассмотрим подробнее недорогие виды изоляций и разумное применение того или иного типа для каждого участка объекта.

Гидроизоляция

• Рубероид. Дёшев, экологичен, отлично задерживает влагу. Однако, подвержен механическому повреждению – в случае монтажа на чердачное перекрытие, неосторожное обращение с гвоздями сделает его попросту дырявым, и надежды на качественную гидроизоляцию можно не возлагать. Рубероид лучше использовать как защиту деревянных балок на концах.



• Рулонная резина. Не пропустит капли воды и вместе с ними испарения, что сделает объект герметичным и древесина потеряет способность дышать. Её лучше использовать на чердаках или укрывать цокольные перекрытия в брусовом доме. Даже если покрытие получит повреждения, плотная структура не даст шанса влажности.
• Плёнка ПВХ. Слабая для интенсивной работы, но, тем не менее, обладает хорошими гидроизоляционными качествами. Незаменима при обустройстве тёплого пола на межэтажных перекрытиях.
• Паровая мембрана – продукт, созданный специально для деревянных объектов. Пропускает воздух, задерживая испарения, позволяя полу и потолку дышать. Использовать нужно на потолочных межэтажных перекрытиях.

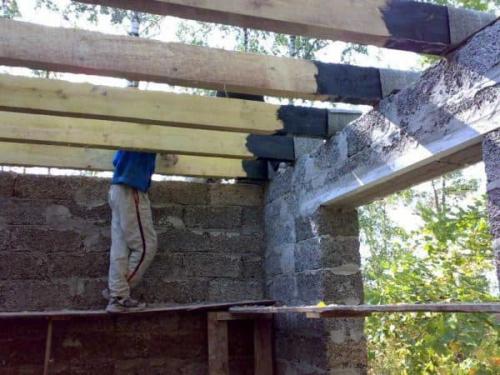

Как сделать перекрытие в доме. Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

• Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
• Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

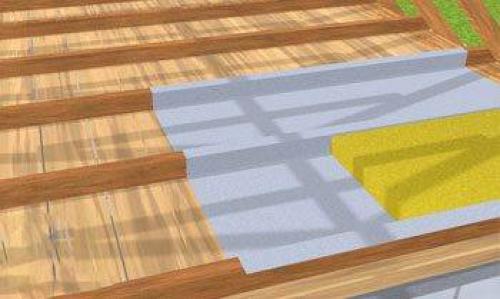

• Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Расчет деревянного перекрытия дома. Расчет деревянной балки Онлайн, расчет несущей способности и прогиба деревянных балок

При проектировании дома или любой другого строения требуется проводить расчеты несущей способности балок перекрытий. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины и сечения. Предлагаемый ниже калькулятор, расчет деревянной балки онлайн, поможет Вам быстро подобрать оптимальное сечение и шаг деревянных балок в зависимости от длины пролета и предполагаемых нагрузок.В 2021 году, программа нами была полностю переписана и теперь коректно работает с любого компьютера, современных планшетов, телефонов и смартфонов. Удачного использования и поделитесь ссылкой с друзьями.

Калькулятор для расчета несущей способности однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам. Расчёт по СП 64.13330.2011, нов. СП 64.13330.2017.

Выберите требуемый тип балки и материал из раскрывающихся списков. Также из раскрывающегося списка в правом поле выберите максимально допустимый прогиб балки в зависимости от типа перекрытия. Остальные данные (размеры сечения и длину пролета) следует ввести в соотетствующие ячейки в левом поле.

Все результаты расчитываются автоматически при внесении любых изменений в поля ввода и раскрывающиеся списки

Полученный результат можно распечатать нажав кнопку "Печать".

Все права пренадлежат: https://karkasdom.info

Закрыть

Расчёт однопролетных деревянных балок по распределенной и сосредоточенной нагрузкам

Материал и тип балки

МатериалСоснаЕльЛиственница

Тип балкиБрусБревно

Длина пролета L,мм

Высота балки H,мм

Ширина балки B,мм

Диаметр бревна D,мм

Расчёт с сайта karkasdom.info

Момент инерции сечения, см⁴ 4219

Собственный вес балки, кг 45

Распределенная нагрузка (перекрытия)

Шаг балок,мм

Нагрузка по площади, кг/кв.м

Распределенная нагрузка, кг/кв.м 150

При относительном прогибе1/2501/2001/150

максимально допустимый прогиб для междуэтажных перекрытий, мм 16

Расчетный прогиб, мм 12

Расчетный относительный прогиб 1/333

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 2475

Сосредоточенная нагрузка (ригели)

Сосредоточенная нагрузка, кг

Расчетный прогиб, мм 16

Запас по прогибу в 1.33 раза

Разрушающая нагрузка, кг 1238

Помощь

Kd.i: Инструкция. Онлайн расчёт прогиба балок.

Источник: https://detali-interera.ru-land.com/stati/perekrytie-doma-iz-brusa-derevyannye-balki-perekrytiya-razmery-i-nagruzki

Межэтажное перекрытие из дерева. Какие инструменты и расходные материалы потребуются?

С тем чтобы такое перекрытие получилось прочным и долговечным, застройщику потребуется приобретать только качественные основные и расходные материалы. Их перечень будет зависеть от того какой тип перекрытий будет устанавливаться в домостроении: межэтажные, цокольные и чердачные, а также разновидностей защитных материалов. обеспечивающих тепло- и звукозащиту.

Перечень основных и вспомогательных материалов для сборки перекрытия из дерева в домовладении:

1. Несущие брусья длиной 6 м, сечением:150*150, монтажные — 40*40 или 50*50 мм.
2. Доска необрезная, 25 мм и выше.
3. Гидроизоляционный материал.
4. Паронепроницаемая мембрана.
5. Теплоизолятор с акустическими возможностями, лучше из группы минераловатных утеплителей со слоем не менее 100 мм, чтобы обеспечить защиту от воздушного шума не менее 52 Дб и ударного 60 Дб.
6. Крепежи: гвозди и саморезы, для сборки деревянных конструкций.
7. Клейкая лента для проклеивания швов пленок и мембран.
8. Полиуретановая пена для выполнения уплотнения стыков.
9. Гипсокартон и плиты ДСП 20 мм и выше, для выравнивания потолков и пола.
10. Металлопрофиль для фиксации обшивки.
11. Доска для чернового пола.
12. Антисептическая и пожаростойкая пропитка.
13. Крепеж металлический: гвозди, скобы, стальные накладки.

Выполнение монтажно-сборочных мероприятий производятся с применением следующего оборудования , ручного и электрического инструмента:

1. Лестницы и настилы для проведения строймонтажных работ на высоте.
2. Пилы сабельные и дисковые.
3. Электрический лобзик для раскроя плит.
4. Шуруповерт и электрическая дрель.
5. Нож для резки теплоизолятора и пленки.
6. Набор плотника.
7. Измерительные инструменты: уголок, уровень, рулетка и отвес.
8. Спецодежда и средствах индивидуальной защиты.

Деревянное межэтажное перекрытие своими руками. Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

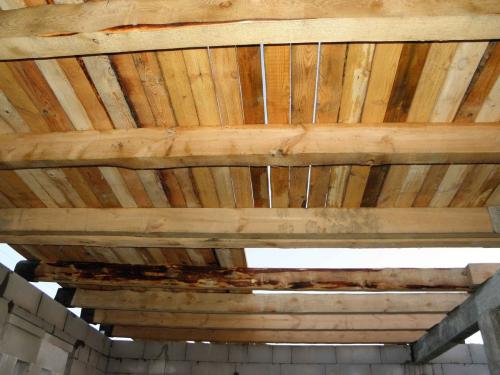

Перекрытие второго этажа по деревянным балкам. Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру

Перекрытие второго этажа по деревянным балкам на стены из блоков

Предъявляемые технические требования

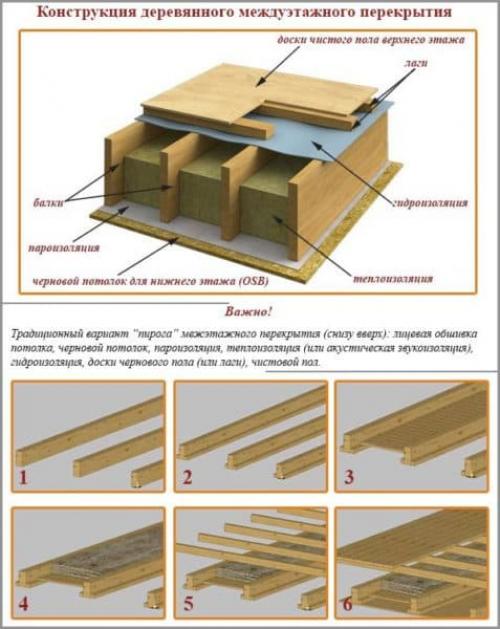

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности . Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м², а для чердака от 105 кг/м².

Деревянные балки будут прогибаться

• Кроме того, для деревянных балок существуют предельные значения для прогиба , где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок , где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Межэтажное перекрытие в деревянном доме. Требования к межэтажным перекрытиям

Межэтажные перекрытия обязаны выдерживать постоянные и переменные нагрузки, то есть кроме собственного веса выдерживать вес мебели и людей. Они должны быть достаточно жёсткими и не допускать превышение максимального прогиба, обеспечивать достаточную шумо- и теплоизоляцию.

Перед работой советуем ознакомиться с материалами, изложенными в СНиП II-25–80 (СП 64.13330.2011), там много полезной информации.

Удельные нагрузки от мебели и людей для жилого помещения принимаются согласно нормам. Однако если планируется установка чего-то массивного, например, аквариума на 1000 л или камина из натурального камня, это обязательно нужно учитывать.

Жесткость балок определяется расчётом и выражается в допустимом изгибе на длину пролёта. Допустимый изгиб зависит от вида перекрытия и материала покрытия. Основные предельные прогибы, определяемые СНиП, приведены в таблице 1.

Пирог межэтажного перекрытия по деревянным балкам. Пирог пола в деревянном доме – инструкция по монтажу

Стремление к экологической безопасности выгоняет городских жителей поближе к природе. И все чаще строительным материалом становится дерево. И это понятно. Деревянный дом обладает многочисленными преимуществами по сравнению с каменным или выстроенным из искусственных материалов по современной технологии. Одной из самых важных частей дома является правильно уложенный пол.

Делаем полы в деревянном доме своими руками

Почему так важно качество пола?

При строительстве дома заботятся не только о его красоте, но и том, чтобы в нем было тепло и уютно. Утепление стен – это еще полдела. Дом должен быть защищен от холода снизу. Дерево – это природный материал подверженный гниению, поэтому важна и надежная изоляция от влаги. И, наконец, он должен выглядеть красиво и соответствовать внутренней отделке помещения. Для того, чтобы все цели были достигнуты, не достаточно положить доски на бетонное основание.

Пол в доме должен быть ровным, теплым, красивым и долговечным. Все эти качества достигаются с помощью укладки пола в несколько слоев:

• основание;
• тепло– и пароизоляция;
• черновой пол;
• чистовое покрытие.

Схема слоев пирога бетонного пола

Бетонный пол в деревянном доме

Похоже на слоеный пирог, не правда ли? Поэтому его и называют пирог пола. Его правильное обустройство поможет избежать:

• высоких энергозатрат на отопление дома;
• излишней влажности, которая неизбежно приведет к появлению плесени и грибка;
• подгнивания внутренних деревянных конструкций.

Виды перекрытий и их особенности

Выбираем перекрытие и делаем полы в деревянном доме

Дома могут иметь разную конструкцию. Ее нужно учитывать при обустройстве полов. Укладка пола первого этажа зависит от того, есть ли цокольный этаж, или он будет укладываться непосредственно на фундамент. Здесь нужна надежная тепловая и паровая защита.

Для межэтажных перекрытий важнее звукоизоляция, так как основную нагрузку по сохранению тепла и защиты от влажности несет нижний и верхний пол.

На фото пример потолочного перекрытия

Чердачное помещение тоже необходимо отделять от жилого утепленным полом, чтобы избежать потери тепла через перекрытия верхнего этажа.

Варианты пола

Виды полов для деревянного дома

Пол может быть деревянный или бетонный. Выбор зависит от желания хозяина и технической возможности.

Пол из дерева – достоинства и недостатки

Деревянные полы в частном доме

Казалось бы, ответ прост – в деревянном доме должен быть деревянный пол. Его проще, дешевле и быстрее сделать, не прибегая к услугам профессиональных строителей. Конструкция будет достаточно легкой и ее выдержит любой фундамент. Опять же – это экологически чистый вариант и он хорошо вписывается в интерьер.

Деревянные полы склонны к гниению, особенно если не было нанесено защитное покрытие

Однако есть несколько «но». Деревянный пол прослужит максимум 10 лет. Дерево имеет свойство гнить, как бы вы ни защищали его от внешних воздействий. Кроме того, жуки древоточцы тоже сделают свое дело. Для деревянного пола важна постоянная влажность в доме – не более 60 %. Иначе пол начнет деформироваться и гнить. Укладка деревянного пола должна делаться с особой тщательностью, чтобы впоследствии он не перекашивался и не скрипел.

Бетонный пол

Главным его достоинством является долговечность. На него можно положить любое чистовое покрытие – ламинат, линолеум, керамическую плитку. Однако это довольно тяжелая конструкция, которую выдержит не всякий фундамент. Бетон используют только для укладки пола нижнего этажа.

В современных деревянных коттеджах, как правило, есть цокольный этаж, где обустроены котельная, мастерская или другие подсобные помещения. Для перекрытия между цокольным и первым этажом лучше использовать бетонные плиты. Это более дорогой вариант, чем деревянные лаги, зато более надежный.

Требования к полам в деревянном доме

Выбор тепло- и гидроизоляции

В качестве теплоизоляции можно выбрать несколько материалов. Наиболее экологичный – это керамзит. Он недорогой, негорючий, не гниет, на нем не образуется плесень. Но его теплоизоляционные качества оставляют желать лучшего.

На фото утеплитель керамзит

Еще один экологически чистый материал – это опилки. На пилорамах их можно добыть практически бесплатно. Они обладают низкой теплопроводностью, подходят для утепления чердачного перекрытия. К недостаткам можно отнести их способность со временем уменьшаться в объеме, подверженность воздействию влаги и, как следствие, образованию грибка. Снизить эти риски можно с помощью добавок – глины, цемента, извести или борной кислоты, как антисептика.

Опилки как утеплитель

Минвата (или стекловата) – также бюджетный вариант. Она не горит, хорошо держит тепло и обладает высокими звукоизолирующими свойствами. Но ее укладка требует соблюдения определенной технологии, к тому же, она может вызывать аллергию и раздражение кожи.
