Пеллетные котлы своими руками. Горелка

Пеллетные котлы своими руками. Горелка

Используемая в печах горелка, может иметь различную конструкцию, чертежи составляются для них отдельно, так как технические характеристики и принцип работы будут также различаться. Объемная горелка устанавливается во время самостоятельной сборки непосредственно в топку нагревательного устройства. Основные материалы горелки – сталь и чугун.

Конструкция пеллетной горелки

Необходимо помнить, что самодельная пеллетная горелка для котла не будет отвечать требованиям безопасности без предварительного контроля со стороны специалиста, так как обычный человек может не знать всех тонкостей работы. Установить горелку нужно в строгом соответствие с нормативами.

Также, горелка для пеллетного котла, собираемого своими руками, может быть дополнена системой поджига. Он бывает ручным и автоматическим. Если выбрана автоматика, то потребуется дополнительно установить электрический вентилятор. Факельная горелка отличается от прочих вариантов небольшой мощностью и имеет удобные для использования в домашних условиях компактные размеры.

Ретортная горелка имеет вид чаши. Ее наполнение производится снизу. Вентилятор подает в зону горения воздух, попадает он в горелку через специальные небольшие отверстия.

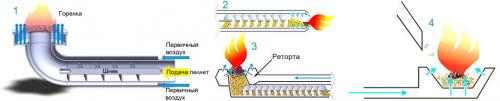

Способы подачи топлива в горелку

Покупка

Горелка, собранная в условиях производства, потребует серьезных вложений. Средняя стоимость готовой составляет порядка 75000 рублей. На стоимость влияет:

• Производитель.
• Применяемые материалы.
• Размеры.
• Тип поджига.

В целях экономии предлагается создать горелку своими руками по имеющимся схемам и чертежам.

Изготовление своими руками

Самодельный пеллетный котел, чертежи которого выбраны для работы, должен соответствовать типу горелки. Ее также можно изготовить своими руками. Горелка, работающая в агрегате, является пожаробезопасной. Срок работы при правильной сборке составляет не менее 10-15 лет (производственные варианты способны работать до 20 лет). Все инструменты и комплектующие, которые требует горелка, можно приобрести в обычном магазине.

Схема пеллетной горелки

Параметры следует высчитывать с помощью специалиста или специального калькулятора.

Твердотопливные котлы длительного горения. Твердотопливный котел длительного горения — способы горения топлива

Традиционные энергозависимые котлы.

В традиционных моделях, обычно реализуется простейшая схема сжигания топливных запасов. По конструкции они напоминают обыкновенную печь, с нехарактерным специальным окошком, расположенном в верхней части котла и служит для загрузки дров или угля.

Принцип его работы основывается на процессе тления, не предполагающем горения яркого пламени. Выделять при тлении достаточное количество тепла для обогрева, помогает специальный вентиляционный насос, который включается автоматически и удаляет из топки избыточный объем кислорода.

Производители научили отслеживать устройства процент содержания кислорода в топочной камере, допуская необходимое количество лишь для поддержания тления, не давая разгораться открытому пламени. Тлеющее состояние, которое поддерживает твердотопливный котел длительного горения, обеспечивает очевидную экономию дорогостоящего топлива, а также освобождает владельца от рутинной, ежечасной подкладки дров или угля.

Инженеры позаботились, чтобы традиционный твердотопливный котел длительного горения включал в себя специальное отделение дожига остатков топлива. Камера дожига, представляет извилистый лабиринт, способствующий максимальному теплообмену.

Простое решение, позволило обеспечить практически полное догорание и уничтожение токсичных продуктов, возникающих во время эксплуатации котла. Таким образом, повышается экологическая безопасность и экономичность устройства в целом. В тоже время, вырабатываемое тепло идет на нагрев теплоносителя, повышая КПД котла до 85%.

Основным элементом в осуществлении теплообмена в традиционном котле служит теплообменник. Протекающий через него теплоноситель обеспечивает дальнейший перенос тепловой энергии непосредственно к радиаторам отопления.

Традиционный твердотопливный котел длительного горения славится простотой эксплуатации, высокой степенью надежности и долгим сроком службы. К недостатком относится посредственный КПД, который оставляет желать лучшего. Более существенную проблему может оказать энергозависимость.

Электронное регулирование подачи кислорода и работа вентилятора — не возможны без питания от электросети. Так, работа систему отопления становится уязвимой при аварийных сбоях электроснабжения. Конечно , на помощь придет заблаговременно установленный прибор бесперебойного питания. Но, во первых его надо купить, а во вторых, его работа не подразумевает долгого срока эксплуатации.

энергонезависимые котлы длительного горения

Второй способ сжигания, представлен многочисленными  газогенераторными аппаратами. Такую конструкцию чаще называют пиролизный  котел. Характеризуется повышенным значением КПД достигающим 90%. Высокая интенсивность выработки тепловой энергии, достигается особым методом сжигания топлива.

Сначала топливный материал подсушивается. Дальнейший процесс сопровождается дегазацией, в результате чего, порядка 85% веществ при горении преобразовываются в горючий пиролизный газ.

Преимуществом пиррольных  котлов, является их полная энергонезависимость, аппарат отлично подойдет к установке в проблемных регионах с трудностями в подаче электроэнергии. Второй плюс — автономность. Не требуется постоянная регулировка, а температурный режим поддерживается в заданном режиме с погрешностью не более ± 3°C.

Экономичность в пять раз лучше котла с прямым пламенем. Понадобится 10 кг топлива в сутки, чтобы хватило отопить площадь 100 м2. Практически полное сгорание — освобождает вас от частой работы по очистке котла от золы. Длительность горения составляет порядка 12 -16 часов.

Пеллетные горелки РВ: конструкция, преимущества, принцип работы

– надежные твердотопливные агрегаты, сжигающие спрессованные опилки в виде гранул (пеллеты).

Эти гранулы изготавливают из отходов деревообрабатывающей промышленности, а их сжигание в 1.5 раза эффективнее сжигания дров.

В этой статье рассмотрим конструкцию пеллетных горелок.

Устройство пеллетной горелки РВ

Пеллетная горелка РВ – это устройство для сжигания пеллет в твердотопливном котле в автоматическом режиме. Основными блоками пеллетной горелки являются:

1. Горелка, монтируемая на котел.
2. Бункер для хранения пеллет.
3. Шнековый транспортёр для подачи топлива из бункера в горелку.
4. Автоматическая система управления для осуществления контроля процесса горения и поддержания заданного температурного режима.

Принцип работы пеллетной горелки РВ

Пеллеты или другое сыпучее топливо засыпается в бункер, емкость которого влияет на длительность автономной работы без дополнительной загрузки топлива.

Подъем топлива из бункера в горелку осуществляет шнековый транспортер. Забор топлива происходит со дна бункера и через пластиковые трубы пеллеты поступают в горелку.

Читайте,.

Когда котел установлен, позаботьтесь о терморегулировании для получения идеального микроклимата в помещении. Подробнее.

Чтобы эксплуатация твердотопливного котла была безопасной, установите дымососы, циклоны и золоуловители. Подробнее об этих устройствах читайте по ссылке.

Горелка представляет собой колосниковую решетку, на которой происходит процесс горения. Горелка оснащена системой автоматического розжига, а контроль над процессом горения осуществляется с помощью фотоэлементов.

Для подачи необходимого количества воздуха, пеллетная горелка оснащается вентилятором.

Процесс подачи топлива, его розжига, подачи воздуха и горения контролируются блоком управления в автоматическом режиме.

Комплект пеллетных горелок РВ включает в себя:

1. Горелку.
2. Бункер.
3. Шнековый транспортер.
4. Блок управления.
5. Трубопровод для подачи топлива.
6. Датчик температуры.
7. Теплоизоляционную муфту.
8. Хомуты.
9. Необходимые провода.
10. Паспорт и описание оборудования.

Параметр	Горелка РВ 10/20	Горелка РВ 11/40
Диапазон регулировки тепловой мощности	4…22 кВт	8…50 кВт
Вид топлива	Пеллеты (древесные гранулы) диаметром 6…8 мм: древесные, из лузги подсолнечника, из костры льна, торфа
Мощность	300 Вт
Потребляемая электрическая мощность (max)	70 Вт	110 Вт
Напряжение питания	220 Вт
КПД процесса горения	92
Габариты горелки	446х356х454 мм
Вес горелки (без плиты)	12 кг	14 кг
Вес бункера в сборе вместе с блоком	52 кг	75 кг
Емкость бункера	250 л	500 л
Габариты бункера вместе с блоком	577х1192х1154 мм	703х1140-1606 мм
Общий вес комплекта	64 кг	89 кг

Достоинства пеллетных горелок РВ:

• Высокий уровень автоматизации.
• Безопасная эксплуатация.
• Автоматический розжиг и контроль пламени.
• Наличие защиты от пересыпания топлива.
• Легкий монтаж, демонтаж и чистка.
• Самодиагностика системы.
• Конструкция горелки не допустит возгорания топлива в бункере.
• Бункер обеспечивает возможность автономной работы котла до 30 дней.

Недостатки пеллетных горелок РВ:

• Пеллетные горелки достаточно дорогие.
• Пеллетное отопление дороже газового.
• Многие импортные модели пеллетных горелок не рассчитаны на эксплуатацию в условиях сильных морозов.

Особенности пеллетных горелок

Некоторые виды пеллетных горелок (серии “ТА” и “МА” от “КСТ” и “КМТ”) оснащены дополнительным компрессором для осуществления автоматической пневматической очистки от скопления золы на колосниковой решетке.

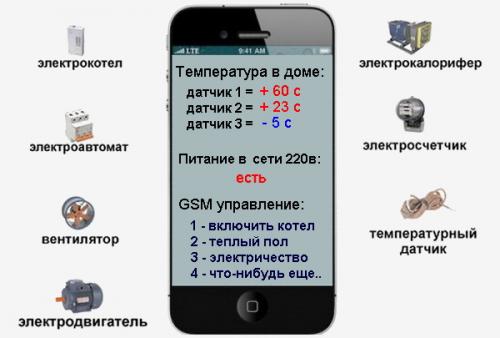

Также возможна установка GSM модуля, позволяющего осуществлять управление пеллетной горелкой дистанционно. Доступ можно получить через мобильное устройство. Для защиты от несанкционированного доступа система защищена паролем.

Возможна установка датчика контроля температуры воздуха и программирование недельного режима работы.

Газовая колонка портит интерьер кухни? Не беда. Наша статья поможет вам удачно вписать .

Хотите иметь горячее водоснабжение, но не хотите покупать колонку? Можно убить двух зайцев при помощи двухконтурного котла: он обеспечит и отопление, и водоснабжение. Подробнее.

Решили остановиться на газовом котле, но от ассортимента в магазине разбегаются глаза? Мы подготовили для вас обзорную статью о ведущих производителях газового оборудования.

С учетом всех последних модернизаций пеллетные котлы становятся самостоятельной интеллектуальной системой отепления, способные автоматически осуществлять контроль над безопасной эксплуатацией оборудования. В случае создания аварийной ситуации, будет отправлено сообщение на ваш мобильный телефон.

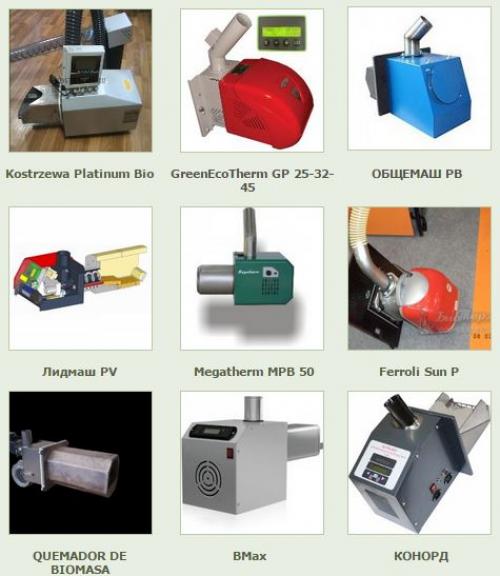

Марки горелок

GreenEcoTherm GP 25-32-45; ОБЩЕМАШ РВ; Лидмаш PV; Megatherm MPB 50; Ferroli Sun P; QUEMADOR DE BIOMASA; BMax; КОНОРД.

Использование пеллетных котлов – это удобно, особенно в сравнении с аналогами. Работа агрегата практически полностью автоматизирована и не требует постороннего вмешательства, а система защиты обеспечивает надежную и безопасную эксплуатацию.

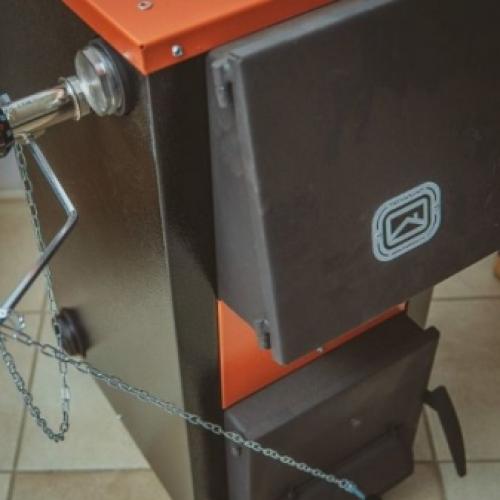

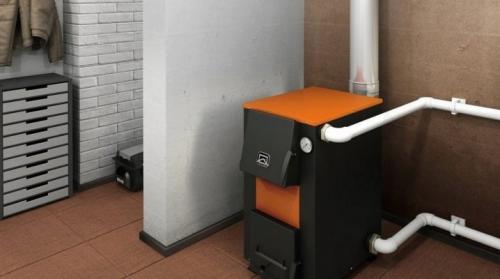

Теплодар. Котлы «Теплодар»: особенности и преимущества продукции

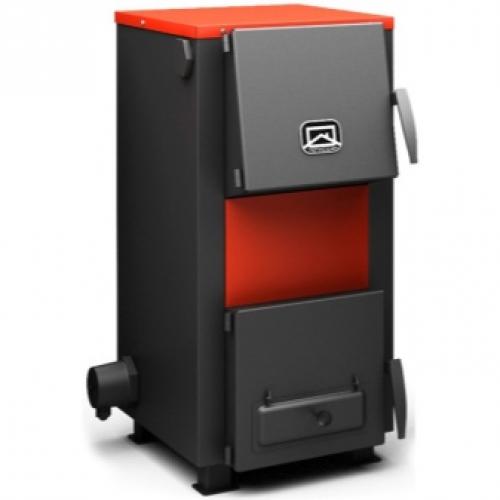

Завод «Теплодар» изготавливает котлы «Купер». Агрегаты имеют высокий коэффициент полезного действия, так как отличаются особенной конструкцией. Также компания выпускает такие модификации, как «Купер Про», варианты на пеллетном и газовом топливе. Для того чтобы перестроить котел под другой вид топлива, необходимо лишь установить подходящие устройство.

Варианты исполнения

Модели котлов «ОК 15», «ОК 20» и другие начали пользоваться популярностью с момента их появления на рынке. Однако прежде чем рассматривать эти модели более подробно, стоит узнать, какие современные изделия для обогрева производит компания.

• Оборудование из чугуна и стали. Чугунные котлы отличаются хрупкостью из-за особенностей материала, но служат гораздо дольше стальных моделей. Обуславливается это тем, что стальные изделия данного типа изготавливаются с помощью шовной сварки, а загрузка в топку в данном случае проходит гораздо чаще, чем в устройства из чугуна, так как топливо прогорает быстрее.
• Газогенераторные устройства и модели стандартного типа. Первый вариант – это оборудование длительного горения (котлы с газовым генератором). Изделия такого типа являются более экономичными, но из-за более высокой стоимости покупатели часто выбирают не их, а стандартные варианты котлового оборудования.
• Устройства могут быть зависимыми и независимыми от электропитания. Агрегаты, в состав которых не входит тэн, в основном используются в системах, в которых происходит естественная подача воздуха. Такое оборудование считается независимым от электроэнергии. А вот агрегаты с тэнами нуждаются в подключении к электросети. Они используются только в случае необходимости.
