Размеры листа шифера и полезная площадь. Размеры в цифрах

Параметры шиферного листа: S- расстояние между волнами, B- ширина листа, h -высота волны

Выпускается шифер согласно ГОСТу 30340-95 « Листы асбестоцементные волнистые». Относительно плоского шифера действует ГОСТ 18124-95 «Листы асбестоцементные плоские». В соответствии документу, размеры шиферного листа можно прочитать в его марке, которых может быть две: 40/150 и 54/200 (первая цифра — высота волны, вторая — расстояние между гребнями волн).

Однако, в России производители могут выпускать шифер по своим разработанным техническим условиям, которые могут отличаться в области размеров шифера, но никоим образом не должны влиять на качественные показатели.

Асбестоцементные листы выпускаются с различным профилем, который классифицируется следующим образом:

УВ – волновой шифер с унифицированным профилем, стандартные размеры листа 175х112,5см;
ВО – листы с обыкновенным профилем, размеры шифера обычно выдерживаются 120х68см;
ВУ – шифер волновой асбестоцементный с усиленным профилем длина листа достигает 280 см.

Выпускаемый промышленностью шифер имеет различное количество волн на одном листе, разную толщину самого листа и различные значения по ширине и длине асбестоцементного листа.

Волновой шифер может иметь 5 волн, 6, 7 и 8.

О пятиволновом шифере можно сказать, что это пока новинка на рынке строительных материалов и его целесообразность пока остается под вопросом. Потому что, имея общую площадь листа 1,98 кВ. м Полезная площадь шифера составляет 1,6 квадратных метра. Более 20% площади теряется под нахлестами.
Шестиволновой шифер производится с размерами 1125х1750см при толщине листов от 0,6 до 0, 75см и шаге волны 20см. Чаще всего используется для устройства кровель производственных зданий и сооружений.
В отличие от остальных видов щифера, восьмиволновой выпускается строго по государственному стандарту ( ГОСТу). Его размеры составляют: 1750х1130см, при этом толщине самого листа может быть 5, 8 или 5,2мм.
Размер шифера 7 волнового составляет: 175х85см при толщине листа 0,58 мм. Это самый распространенный вид асбестоцементных листов. Они широко применяются в индивидуальном жилищном строительстве.

Шифер плоский

Размеры плоского шифера в значительной мере отличаются от размеров волнового, так же как и область применения. Если волновой шифер используется, в основном, в качестве кровельного материала, то плоский в этой области применяют крайне редко.

Зачастую плоский шифер используется для возведения вертикальных ограждений, обшивки стен зданий, устройства внутренних перегородок. Его размеры могут быть:

ширина -1200, 1500мм;
длина — 2500,3000,3500мм

Благодаря большой площади листа шифера, его удобно использовать для устройства вертикального ограждения. Работа в этом случае продвигается быстро, в результате чего ускоряется весь процесс возведения объекта.

Размер шифера 6 волнового. Характеристики и размеры – шифер 6-волновой

Шифер на 6 волн – с ним сталкиваются в дачном строительстве не так часто, как с более известным всем 8-волновым. Тем не менее, он часто используется в строительных работах при укладке кровли промышленных зданий. Этот вид шифера имеет большую толщину и большую прочность. Ученые и экологи уже не первый год ведут споры о вреде компонентов асбестоцементного кровельного материала, но на просторах России купить его можно в любом строительном супермаркете. Кстати, производить шифер начали еще в прошлом веке – с 1903 года!

Ныне технологии значительно отличаются от тех, что были 100 лет назад, да и помимо 8-волнового шифера стали изготавливать 7-волновой, а также 6-волновой шифер. Прочность и сравнительно небольшой вес позволяют и ныне этому материалу занимать лидирующие позиции среди кровельных материалов. По своим характеристикам профили отличаются шириной. Чем проще “рельеф” вашей кровли, тем шире могут быть листы и больше волны, и наоборот – чем сложнее выстроены стропила, тем удобнее будет работать с шифером меньшего формата. К тому же, выбрав верную ширину, вы в разы уменьшите количество отходов.

Шифер 8- и 7-волновой производится с высотой волны 40 мм, с шагом волны между гребнями 150 мм. Толщина такого листа стандартная – 5,2 мм или 5,8 мм. В отличие от вышеуказанных типов шифера, 6-волновой применяют зачастую для различных зданий и сооружений складского, производственного и сельскохозяйственного назначения. Размеры листа шифера 6-волнового следующие: высота волны в данном случае составляет 54 мм, а шаг между гребнями 200 мм. Толщина таких листов бывает также 2 видов – 6 мм и 7,5 мм. Стандартная ширина составляет 1125 мм. 6-волновой шифер превосходит по своим параметрам прочие виды – в первую очередь речь идет о высокой плотности, ударопрочности, возможности выдерживать большую нагрузку, а также по сроку эксплуатации – 50 лет, вместо 25, как у других профилей.

Рабочая ширина шифера. Особенности материала

Конкурентносособность шифера обеспечивается благодаря следующим преимуществам:

низкая цена;
удобство в применении;
высокая надежность;
стандартные размеры.

Эти качества шифера позволяют качественно выполнить монтаж, при этом не будет особых затруднений. На строительном языке шифер имеет наименование асбестоцементный волнистый лист. На деле же листы различают плоские и волнистые.

Шифер с изгибами делится на несколько подгрупп , так как встречается пяти-, шести-, семиволновые варианты. Все они с успехом применяются как кровельный материал. Для волнистого шифера до сих пор сохранен ГОСТ 30340-95. Основными параметрами для выбора являются длина и ширина шиферного листа. В качестве дополнительного параметра имеет значение ширина изгибов. Эта величина еще называется шагом волны. Также есть такое значение, как высота волн.

Обычный волновой шифер представляет собой профилированные листы, которые незначительно отличаются габаритами. Основной производственный компонент шифера – асбоцемент.

Асбоцемент отечественного производителя безвреден для здоровья человека. В состав основы входят такие компоненты, как хризотил-асбест, который является безопасным и для человека, и для животных. Европейский плоский шифер отличается менее безопасными характеристиками, поэтому его можно применять не для всех целей.

Хризотил-асбест – водный силикат магния, содержит небольшое количество минеральных примесей. Структура материала характеризуется волокнистым строением. Волокна имеют большую механическую плотность, тогда как чистый асбест является канцерогеном. Эти вещества вредны как для человека, так и для животных.

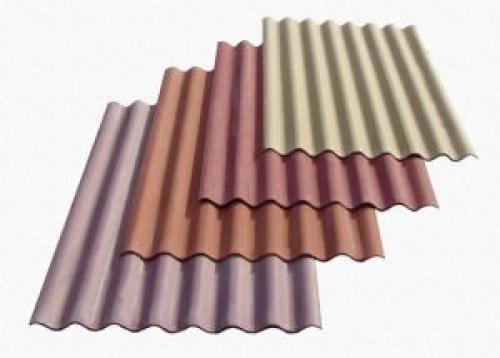

Современные листы шифера окрашивают в разные цвета, что расширяет декоративные качества материала. Это преимущество недорогого кровельного материала оценили многие. Кроме того, цветные пигменты формируют защитный поверхностный слой, который продлевает срок службы кровли.

Эксплуатационные достоинства этого материала следующие:

Абсолютная негорючесть. Поэтому материал успешно применяется в регионах даже с очень высокими температурными показателями.
Легкий монтаж. Шифер часто выбирают для оформления крыш со сложной формой, так как материал можно резать и укладывать кусками.
Высокая прочность. Благодаря этому показателю материал популярен на рынке.

Гарантийные обязательства производителей – 50 лет службы. При этом в течение 40 лет шифер не должен потерять своих первоначальных технических качеств.

Недостатки шифера заключаются в большом удельном весе материала. При монтаже на кровле стоит учитывать необходимость усиления веса стропильных конструкций. Кроме того, шифер – достаточно хрупкий материал. Даже малейшая механическая нагрузка способна стать причиной поломки листов. Транспортировка и монтаж листов требует крайней осторожности.

Еще один существенный недостаток шифера – подверженность обрастанию мхом. Особенно часто это явление можно наблюдать на тех участках кровли, которые постоянно в тени. Еще мох на шиферной кровле появляется с северной стороны здания. Специалисты рекомендуют сразу же обрабатывать эти места специальными грунтовками.

Полезная площадь шифера 8 волнового. размер 8 волнового шифера с учетом перекрытия

Размеры листа 6, 7 и 8 волнового шифера (вес на 1 м2, полезная площадь, длина, ширина, толщина)

Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как асбоцементный лист, но название «шифер» прижилось уже давно и менять его нет смысла.

Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.

В качестве покрытия для крыши используется только волновой , он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.

Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.

Технические характеристики волнового шифера

Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:

Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
Хризотил-асбест. (10-20%).
Вода.

Традиционно выпускается материал светло-серого естественного цвета , но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.

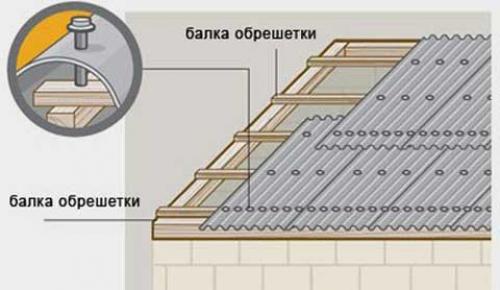

Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.

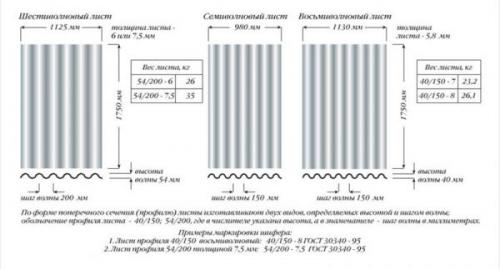

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

40/150 — высота волны 40 мм, длина волны — 150 мм.
54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

Шифер 8 волновой размер листа:

Ширина листа — 1130 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

Ширина листа — 980 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

Ширина листа — 1125 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

Листы шириной 680 мм;
длина — 1120 мм;
толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Профиль с маркировкой ВУ , предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм , ширина листа 1000 мм, длина — до 2800 мм.

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Количество волн

Количество волн уже определено названием — 7-волновой и8-волновой.

В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.

При этом, его полезная площадь меньше, чем у 8-волнового , так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Сколько весит шиферная кровля

Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.

Вес листа профиля 40/150 составляет:

23,2 кг — вес шифера 7 волнового;
26,1 кг — вес шифера 8 волнового.

Для профиля 54/200 вес составляет 26 и 35 кг соответственно.

Вес шифера 8 волнового 1 м2 составляет примерно 10,41 килограмм.

Отмечается, что вес шифера больше, чем у его конкурентов среди кровельных материалов, что создает определенные требования к устройству стропильной системы. Следует учитывать также ветровую и снеговую нагрузку , при большой площади крыши может играть роль вес воды, впитываемой покрытием во время дождя.

Размеры шифера 7 волнового. Какие бывают асбестоцементные листы

АЦЛ бывают плоскими и волнистыми. Первые, как правило, редко используют при устройстве кровель. Они более приемлемы для отделки стен и устройства перегородок. Волнистые – рекомендованы для покрытия кровли с наименьшим углом наклона в 12⁰. Надо сказать, что почти нет каких-либо оснований, которые помешали бы использовать их в качестве кровельного покрытия.

Дело в том, что размер шифера волнового – универсальный. Иначе говоря, ширина и длина материала отлично соответствуют конструкции скатов современных крыш, причем это покрытие экономичное с малым количеством отходов.

АЦЛ выпускают, следуя госстандартам 3034095, хотя в процессе производства допускаются определенные отклонения от стандартов в пределах собственных ТУ, разработанных самими производителями. Таким образом, очевидно, что в материалах могут быть существенные отличия, которые следует учитывать при расчете кровельного покрытия.

Для закрепления профиля используют от шести до девяти специальных гвоздей с широкой шляпкой. Крепежный элемент забивают в волну с учетом ее высоты.

Источник: https://detali-interera.ru-land.com/stati/razmer-shifera-8-mi-volnovogo-razmery-7-mi-i-8-mi-volnovogo-shifera

Размер шифера 6 волнового старого образца. О размерах шиферных листов

Итак, переходим к основной теме: шифер – размеры листа. Отметим, что современный волновой шифер – это три его разновидности, которые друг от друга отличаются количеством волн. Их 6, 7 или 8. По ГОСТу все три разновидности выпускаются двух типоразмеров:

Высота волны 40 мм, ее длина 150 мм. Такой шифер так и обозначается – 40/150.
И 54/200.

Существует классификация по типу профиля. В нее входит три вида.

Унифицированный

Маркируется такой материал, как «УВ». Здесь четкие размеры по каждой разновидности. Размер шифера 8-волнового:

ширина – 1130 мм;
длина – 1750 мм;
толщина – 5,8 и 6-7,5 мм, первый для профиля 40/150, второй дл профиля 54/200.

Размер шифера 7-волнового:

ширина – 980 мм;
длина – 1750 мм;
толщина – 5,8 для профиля 40/150 и 6-7,5 мм для 54/200.

Размер шифера в 6 волн:

ширина – 1125 мм;
длина 1750 мм;
толщина – как и у предыдущих моделей.

Размеры шиферных листов в зависимости от профиля и количества волн Источник info-krovlya.ru

Обыкновенный

Обозначается этот вид волнового материала – «ВО». Здесь одинаковые размеры для всех профилей. А именно: ширина 680 мм, длина 1120 мм, толщина та же, как и в категории «унифицированный».

ГОСТом разрешены незначительные погрешности в размерах.

Усиленный

Маркируется эта разновидность как «ВУ». Свое название она получила лишь потому, что имеет большую толщину листов – 8 мм. Остальные размеры стандартные для всех профилей. А именно: ширина 1000 мм, длина 2600 мм.

ГОСТ не запрещает отклонения от параметров. Но есть строгие ограничения самих погрешностей: по длине – ±15 мм, по ширине в большую сторону не более 10 мм, в меньшую не более 5 мм.

Шифер усиленный с толстой стенкой Источник krovlyakryshi.ru

Вес шиферного листа

Понятно, что чем больше размерные параметры кровельного материала, тем больше его вес. А последняя характеристика в строительстве играет немаловажную роль. Особенно это касается кровельных материалов, под которые требуется прочная и надежная основа.

А так как под шифер формируют стропильную систему, то, как ее собрать, и из какого количества материалов, надо в первую очередь знать вес шифера, используемого для покрытия кровли. Эта характеристика зависит от того, сколько волн в листе и от толщины материала.

К примеру, сколько весит лист шифера с профилем 40/150:

7-волновый – 23,2 кг;
8-волновый – 26,1 кг.

С профилем 54/200: 26 и 35 кг соответственно.

Есть еще один весовой параметр, который указывается в таблицах. Это вес одного квадратного метра кровельного материала. Так вот для примера он у восьмиволнового листа составляет 10,41 кг.

Для чего необходимо знать вес шиферных листов. Как уже было сказано, все дело в расходах на стропильную систему крыши. Ведь сам шифер является одним из самых тяжелых кровельных материалов. К тому же к нему приплюсовывается вес снега и дождя. Надо добавить, что при больших площадях кровли учитывают даже впитываемость воды от атмосферных осадков, потому что шифер хорошо впитывает ее.

Вес шиферного листа Источник aquagroup.ru

Чем и как покрасить шиферную крышу, какую краску для этого лучше использовать

И чем больше вес кровельного покрытия, тем мощнее должна быть кровельная конструкция. Для этого увеличивают или количество стропильных ног, или размеры тех же стропил. И в том, и в другом случае это увеличение расходов, а соответственно себестоимости крыши и дома в целом.

Полезная площадь покрытия

Технология монтажа шифера на крышу – это его укладка внахлёст относительно друг друга. При этом нахлёст можно производить в одну или две волны. Понятно, от этого площадь покрытия листами будет уменьшаться.

По сути, получается, что полезная площадь – это общая площадь листа, уменьшенная на площадь нахлёста. Ничего считать не надо, существуют табличные данные, которыми можно воспользоваться. К примеру, у обычных шиферных листов полезная площадь равна:

7-волновых – 1,336 м²;
8-волновых – 1,57 м².

Эти показатели соответствуют одноволновому нахлёсту. Кстати, именно такая технология чаще всего и применяется в строительстве.

Нахлёст шифера в две волны Источник krysha-expert.ru

Плоский шифер

Теперь разберемся с размерами плоского шифера. Начнем с того, что плоская разновидность этого кровельного материала на рынке представлена двумя типами: прессованным и непрессованным. Первый отличается от второго повышенной прочностью, поэтому из него выпускают плиты с большими размерами.

Рабочий размер шифера.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как

асбоцементный лист , но название «шифер» прижилось уже давно и менять его нет смысла.

Технические характеристики волнового шифера

Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
Хризотил-асбест. (10-20%).
Вода.

ВАЖНО!

Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент . После затвердевания массы получается прочный и твердый листовой материал.

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

40/150 — высота волны 40 мм, длина волны — 150 мм.
54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

Размеры по ГОСТу

Шифер 8 волновой размер листа:

Ширина листа — 1130 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

Ширина листа — 980 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

Ширина листа — 1125 мм;
Длина — 1750 мм;
Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

Листы шириной 680 мм;
длина — 1120 мм;
толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Усиленный

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Количество волн

Количество волн уже определено названием — 7-волновой и8-волновой.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Сколько весит шиферная кровля

Источник: https://detali-interera.ru-land.com/stati/razmery-shifera-volnovogo-7-tehnicheskie-harakteristiki

Рабочий размер 8 волнового шифера. Чем регулируются размеры волнового шифера

Многие источники, в том числе и вполне авторитетные, указывают ГОСТ 30340-95 в качестве нормативного документа, который описывает актуальные стандарты для волнового шифера, включая размеры. Это неверно. ГОСТ 30340-95 — устаревший документ, который утратил силу еще в 2013 году. Сейчас действует другой стандарт — ГОСТ 30340-2012 , который даже называется иначе: «Листы хризотилцементные волнистые» вместо «Листы асбестоцементные волнистые».

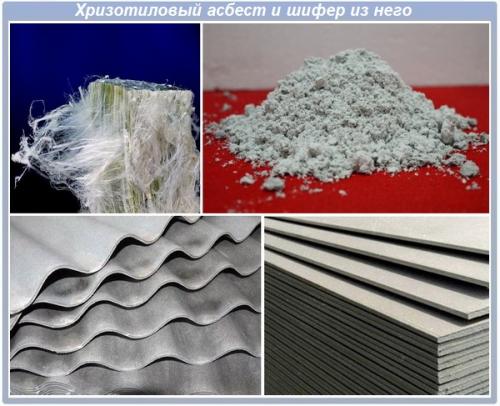

Разработчики нового ГОСТа убрали из названия пугающий асбест и заменили его нейтральным для неспециалиста хризотилом. Более того, и в самом тексте нового стандарта слово «асбест» встречается только дважды, и то — в названии организации, которая этот ГОСТ подготовила. Но это вовсе не значит, что шифер по новому стандарту перестал быть асбестовым.

Хризотил — это тоже вид асбеста, только об этом мало кто из частных застройщиков знает, чем и решили воспользоваться разработчики стандарта. Хотя хризотиловый асбест считается не таким опасным, как амфиболовый, он тоже относится к канцерогенам первой категории. Поэтому работать с хризотилцементным волновым шифером, независимо от размеров, нужно с соблюдением таких же мер предосторожности, как и в работе с материалом из амфиболового асбеста.

Это значит, что шифер нельзя резать абразивными кругами — при работе они создают целые облака из мелкодисперсной пыли, которые вредны сами по себе, даже если в них нет частичек асбеста. Для его монтажа вам понадобятся респиратор, очки и перчатки, а после окончания укладки кровельного покрытия необходимо обязательно смыть асбестовую пыль с кожи и волос, а также выстирать рабочую одежду.

Это же касается и стандарта для плоского шифера. Старый ГОСТ 18124-95 «Листы асбестоцементные плоские» с 2013 года уже не действует и заменен новым ГОСТ 18124-2012 «Листы хризотилцементные плоские».

Кроме того, некоторые виды шифера изготавливаются не по ГОСТу, а по техническим условиям ( ТУ ). В этом случае размер листа шифера и другие его эксплуатационные характеристики определяются самим производителем.

Поэтому если вы покупаете шифер для ремонта крыши или докупаете листы из-за ошибки в расчетах, обращайте внимание не только на количество волн и внешнюю схожесть, но и на фактические параметры. Иначе материал может просто не подойти: размеры шифера волнового, сделанного по ТУ и по ГОСТу, даже при одинаковом количестве волн могут отличаться.
