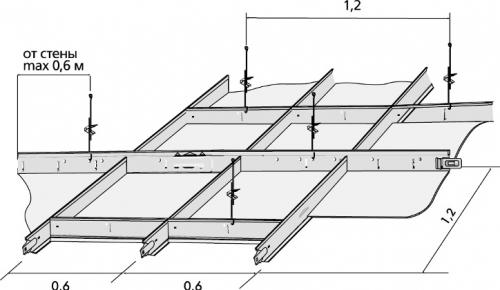

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

1. Потолочная плита.

1. Поперечный профиль длиной 600 мм.
2. Несущий профиль длиной 3700 мм.
3. Продольный профиль длиной 1200 мм.
4. Подвес, где 5а – крючок; 5б – штанга.
5. Периметральный (стеновой) профиль длиной 3000 мм.
6. Крепежный узел в базисном потолке.
7. Кусок потолочной плиты.

Пояснения к рисунку:

Размеры потолочных плит – 600х600 и 1200х600 мм. Последние практически вполне вышли из потребления – потолок из их выходит недостаточно крепким.

Плиты выпускаются мягенькие, минеральные и органические, и жесткие – железные и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, потому профили и подвесы для их требуются особые, усиленные; соответственно дорогие. Минеральные мягенькие плиты также практически не используются: в составе их – вредная минвата. Органические плиты делаются из отходов переработки бумаги и безобидны. Мягенькие плиты просто режутся монтажным ножиком, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

Профили – железные окрашенные либо металлопластиковые, с отверстиями для подвески. Ширина полки – 15 либо 24 мм. Стеновой – Г-образный с отгибом либо просто уголок; остальные – Т-образные. Соединяются профили по длине пружинными замками либо отгибаемыми усиками. Все профили можно обрезать в размер со стороны, обратной замку.

Подвес состоит из пары 6 мм железных прутьев, ровненького и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутья можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Высшая часть ровненького прута усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

Крепежный узел – обыденный дюбель под шуруп либо железная цанга. Последняя применяется для усиленного подвеса либо при гладком ровненьком пруте. Такие подвесы требуются не только лишь для жестких потолков, да и для мест с сосредоточенной нагрузкой: осветительных приборов, вентиляционных решеток и т.п.

Крепление потолка армстронг стопроцентно обратимое и разборное: ровненький прут вбивают либо завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное место одну из плит приподнимают и сдвигают в сторону. Закрывают просвет в оборотном порядке.

Связанные вопросы и ответы:

Какие основные типы узлов подвесного потолка Армстронг существуют

Производители выпускают несколько категорий подвесных потолков.

«Эконом»

Бюджетные стандартные конструкции, обладающие влагостойкостью 90% и разнообразными видами лицевой поверхности плиты:

• Байкал – белые гладкие плитки с рисунком «червоточины»;
• Оазис – модули белого цвета с шероховатой лицевой поверхностью;
• Оазис Плюс – отличается от предыдущего варианта наличием перфорации;
• Татра – поверхность модулей здесь покрыта многочисленными мелкими трещинками и характеризуется отличной звукоизоляцией;
• Норма – перфорированные панели с высокой способностью погашать шум.

«Прима»

Коллекция средней ценовой категории, обладающая улучшенными характеристиками в сфере прочности, подавления шумов, влагостойкости (можно применять в помещениях с относительной влажностью до 99%).

Потолки Армстронг особого назначения

Разработаны системы для решения конкретных задач.

• Гигиенические – модули обработаны специальным раствором, предупреждающим размножение и жизнеспособность бактерий. Поверхность влагостойкая, не боится пара, на ней не оседает жир и грязь. Устанавливаются такие потолки в медицинских учреждениях и в цехах предприятий пищевой промышленности.
• Влагостойкие – панели изготавливаются из водостойких и негигроскопичных материалов, а подвесная система покрывается полимером, что исключает появление коррозии.
• Акустические – модули изготавливаются из минеральной, базальтовой, целлюлозной или стекловаты, пробки, пенополиуретана. Применяются звукоизолирующие плиты в зрительных залах, музыкальных, учебных и медицинских учреждениях, в ресторанах и гостиницах.
• Негорючие – изготавливаются с применением металлических, стеклянных или минеральных (со специальной пропиткой) плит, которые не подвержены возгоранию и не поддерживают распространение пожара. Устойчивы такие потолки к влаге (монтируются в помещениях со 100% уровнем влажности), обладают хорошими светоотражающими (визуально увеличивают пространство, делают его светлее), бактериальными, шумоизоляционными свойствами, не боятся химических испарений. Устанавливаются в технических комнатах, лабораториях, медицинских кабинетах, бассейнах, в лифтах, вдоль лестничных клеток и эвакуационных выходов, в коридорах.
• Дизайнерские – выполнены с интересным декоративным оформлением с лицевой стороны. К этой категории относятся панели Армстронг с необычным дизайном лицевой поверхности (пример серия Graphis), а также акриловые, зеркальные и стеклянные потолки (витражные), выполненные с нанесением рисунка или без него.

Как правильно установить узлы Армстронг для подвесного потолка

Монтаж подвесного потолка в небольших помещениях можно выполнить своими силами. При правильном ходе работ качество установки подвесной системы возрастает. Этапы основных работ по монтажу потолка армтсронг:

Во время ведения работ монтажа подвесных потолков советуем воспользоваться памяткой, что следует проверять и контролировать при монтажных работах . Там вы найдёте инструкцию от компании Armstrong для монтажа видимой подвесной системы и чек-лист для проверки конструкции потолка.

Растровый потолок - это одно из названий подвесного потолка. Название появилось из-за конструкции подвесной системы, каркас которой похож на растровую сетку в графике.

Подготовительные работы перед монтажом подвесного потолка

• закончить работы и проверить состояние потолочных коммуникаций
• подобрать подвесную потолочную систему

Начинать монтаж потолка типа «Armstrong» следует после того, как все коммуникации проложены и все «мокрые» процессы в помещении окончены.

При выборе подвесной системы следует обращать внимание на вес используемых потолочных плит. Разные подвесные системы обладают разной несущей способностью. Так профиль Click Prim «Албес» по уверению производителя способен выдерживать нагрузку до 15 кг/м.кв., профиль Prelude производства «Armstrong» до 13,3 кг/м.кв.

Важно: до начала монтажа подвесного потолка закончить все основные штукатурные и малярные работы.

Подвесную систему выбирать, учитывая несущую способность.

На что обратить внимание при выборе подвесной системы потолка читайте в статье "Как выбрать подвесную систему потолка"

.

Разметка потолка перед монтажом подвесного потолка

На первом этапе следует разметить плоскость будущей поверхности потолка.

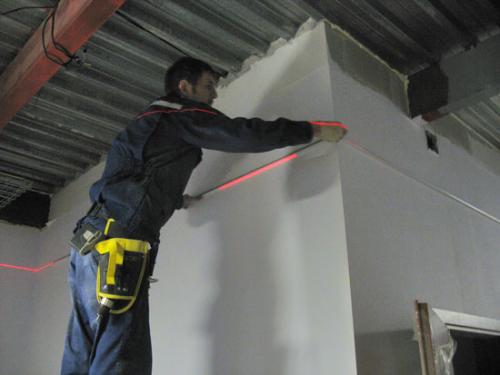

Для этой цели необходимо на любой стене помещения сделать отметку на нужном расстоянии от пола, или существующего потолочного перекрытия таким образом, чтобы монтируемая система закрыла собой все верхние коммуникации и выступы потолочного перекрытия.

После установки первой отметки она проецируется на все стены помещения таким образом, чтобы полученные отметки легко было соединить прямой линией при помощи линейки, или красящей нити.



После того как по всем стенам помещения будет отмечена горизонтальная линия, можно приступать непосредственно к монтажу системы.

Совет: используйте лазерный указатель для разметки потолка - невелир

Подготовка периметра стен для монтажа подвесного потолка

Второй этап начинается с крепления к стенам, вдоль отмеченной горизонтальной линии углового периметрального профиля 19х19,19х24 или ступенчатого профиля для плит с кромкой тегуляр или микролук.

Для нарезки профиля в нужный размер, лучше пользоваться обычной ножовкой по металлу с мелкими зубьями, а для нарезки угловых соединений применить столярное стусло, или воспользоваться транспортиром.

Крепить профиль необходимо так, чтобы он образовывал полку, обращённую лицевой (окрашенной) стороной вниз.

Крепёжные элементы нужно подобрать в соответствии с материалом стены.

Важно: Расстояние между дюбелями не должно превышать 45 см.

.

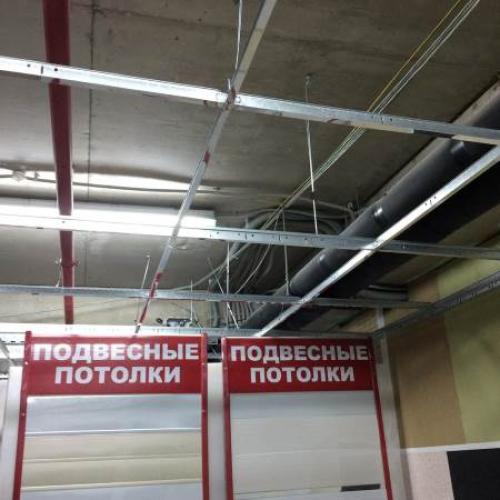

Монтаж профилей потолка типа армстронг

Следующим этапом будет монтаж направляющих профилей системы.
Для этого делается разметка на потолке и крепятся подвесы с шагом не более 1200мм.
В зависимости от размеров плит для подвесного потолка, собирается решётка из направляющих профилей с размерами ячейки 600х600 мм, или 600х1200 мм. После сборки решётка просто заполняется кассетами Armstrong и необходимыми аксессуарами.

Важно: необходимо разместить дополнительные подвесы для светильников и других потолочных аксессуаров. Каркас потолка Армстронг не расчитан на дополнительную нагрузку кроме плит!

Но есть и ещё один способ сделать разметку правильной.

Можно изначально рассчитать расстояние от стен до направляющих так, чтобы со всех сторон подрезанные потолочные плиты были одинаковой ширины.
Чтобы было понятно, рассмотрим пример:
Допустим ширина комнаты 4,28 м.
шаг 1. Вычислим количество не обрезанных рядов. Для этого делим ширину комнаты на 0,6 (ширину плиты) 4,28/0,6 =7,13. Округляем до целого (в нашем случае получается 7). От полученного значения отнимаем 1 (единицу) - получается 6 целых необрезанных рядов.
шаг 2. 6 х 0,6 = 3,6 - длина необрезанных рядов. От ширины комнаты отнимаем длину целых рядов. (в нашем случае: 4,28-3,6=0,68)
шаг 3. полученное значение делим на 2. (в нашем случае 0,68/2=0,34)
Таким образом в рассмотренном примере по краям от стены следует отступить на 34 сантиметра. И на этом расстоянии от стены следует вешать основные направляющие.

Направляющие подвешиваются к потолку с помощью подвесов, представляющих собой два металлических прутка, пропущенных через отверстия в изогнутой пластине-пружине.

Важно: Навеску следует начинать с длинных направляющих, последовательно соединяя их короткими.

.

Какие преимущества использования узлов Армстронг для подвесных потолков

Плюсов у подвесных потолочных систем Армстронг немало. Ниже будут рассмотрены основные преимущества установки данного вида подвесных потолков.

Очевидные плюсы растровой подвесной потолочной системы – бюджетность , эстетическая привлекательность, простота монтажа, длительный эксплуатационный срок службы, а также возможность компактно размещать, проходящие по потолку электропровода и трубы, создавать нестандартные системы освещения (как общие, так и точечные), и индивидуальную вентиляцию. Ремонтировать потолки Армстронг также достаточно легко, благодаря ячеистой структуре: дефектные плиты или направляющие без труда меняются на новые. Наиболее сложные конструкции подвесных потолочных систем Armstrong – диагонального типа. Их монтаж стоит доверять профессионалам из-за некоторых особенностей работ по установке. В то же время, умелый мастер справится с такой задачей достаточно быстро, причем для работ по монтажу не потребуется специально подготавливать помещение, так как технология установки потолков Armstrong является одной из самых чистых с минимумом образования строительной пыли и мусора.

Прочность потолочных систем Armstrong не вызывает сомнений. Безусловно, конструкция подвесного потолка не защитит самостоятельно от залива сверху. Однако если организовать качественную гидроизоляцию на потолочном перекрытии перед монтажом подвесного потолка, то эта проблема будет полностью решена.

Область применения потолочных систем Армстронг достаточно широка. Их можно монтировать в помещениях с разной высотой потолков, которая в большинстве случаев варьируется в пределах 2,5 – 3,2 метра. Благодаря наличию в комплектации к потолкам Armstrong подвесов разной длины, современные функциональные потолочные системы удается эффективно организовывать и домах-«сталинках» с высокими потолками и в обычных панельных многоэтажках постройки второй половины прошлого века. Что касается банковских и общественных учреждений, торгово-офисных и развлекательных центров, то в таких помещениях установка потолков Armstrong является на сегодня наиболее популярным способом организации потолочного пространства. Также следует учесть, что образующееся межпотолочное пространство идеально подходит для фиксации электропроводов и труб, проходящих поверху.

Акустические свойства потолочных систем Армстронг – еще один аргумент в пользу их выбора. Материалы, из которых изготавливаются плиты (минеральная вата, органический прессованный картон, стекло и металл) обладают повышенными звукоизоляционными характеристиками. Учитывая, что шум также гасится воздушной прослойкой межпотолочного пространства, удается достичь достаточно высоких показателей шумопоглощения.

Широкая номенклатура модификаций потолков Армстронг позволяет без особых трудностей подобрать оптимальный вариант, как с позиции функциональности и экономичности, так и с позиции эстетической привлекательности. В зависимости от типа и характеристик помещения, выбор может пасть либо на облегченную потолочную конструкцию с мягкими, практически невесомыми плитами, либо на жесткую систему, с металлическими или стеклянными ячейками, придающими особый шарм поверхности потолка. В комплект потолочной системы, в зависимости от ее вида входят направляющие из разных материалов (алюминиевые или ПВХ-профили), рассчитанные на разный вес подвесной конструкции. Также, в соответствии с техническими параметрами потолка Армстронг, подбираются и элементы крепления. Это могут быть дюбеля с пластиковыми патронами или металлические усиленные кронштейны для жестких конструкций. Таким образом, производители потолочных систем Armstrong очень точно соотносят используемые комплектующие с весом подвесной конструкции.

Как выбрать подходящие узлы Армстронг для конкретного дизайна потолка

Потолки Армстронг, предназначенные для использования в условиях повышенной влажности, отличаются по составу и характеристикам. Рассмотрим основные варианты.

Панели с повышенной влагостойкостью

Влагостойкие панели Армстронг созданы из материалов, устойчивых к воздействию влаги. Основной материал их изготовления – минеральное волокно, обработанное специальными водоотталкивающими веществами. Эти панели могут выдерживать до 100% влажности, что делает их идеальным решением для установки в помещениях с повышенной влажностью. Например, сюда стоит отнести бассейны или кухни.

Влагостойкие панели Армстронг не подвержены деформации. Изделия сохраняют свои эстетические свойства даже при длительном воздействии влаги. Они сохраняют форму, не коробятся и не меняют цвет, что особенно важно для поддержания опрятного внешнего вида в помещениях с высокой влажностью.

Панели с антибактериальным покрытием

Для помещений, в которых кроме влаги важна гигиена (например, медицинские учреждения, бассейны, СПА-салоны), существуют специальные панели Армстронг с антибактериальным покрытием. Эти панели не только влагостойкие, но и препятствуют размножению бактерий и плесени на поверхности потолка, что существенно улучшает санитарные условия в помещении.

Такое решение особенно актуально для ванных комнат, бассейнов и любых других помещений, где влажность и температура создают благоприятную среду для развития микроорганизмов. Эти кассетные потолки помогают поддерживать высокий уровень гигиены, защищают помещение от образования грибков и плесени.

Металлические кассетные потолки

Изделия выполнены из алюминия или оцинкованной стали, что делает их не только устойчивыми к влаге, но и прочными. Металлические панели не подвержены коррозии, легко моются, сохраняют свой первоначальный вид даже при длительном воздействии воды.

Металлические потолки Армстронг – это идеальный выбор для помещений, где важны долговечность и гигиеничность. Их часто можно встретить в коммерческих кухнях, прачечных, ванных комнатах и других помещениях, где требуется регулярная уборка и устойчивость к агрессивным средам.

Панели с высокой шумоизоляцией

Кроме влагостойкости, в некоторых случаях важно учитывать звукоизоляционные характеристики потолка. Для помещений с повышенной влажностью, где необходимо снизить уровень шума (например, в бассейнах или аквапарках), Армстронг предлагает влагостойкие панели с улучшенной шумоизоляцией. Эти панели поглощают звук и снижают его распространение, создавая более комфортные условия для пребывания в помещении.

Шумоизоляционные панели изготавливаются из материалов, устойчивых к влаге. Как и другие влагостойкие потолки, они сохраняют свои свойства даже в условиях повышенной влажности.

Можно ли использовать узлы Армстронг в помещениях с высокой влажностью

Потолки армстронг широко используются в коммерческих и жилых помещениях благодаря своей прочности, эстетичности и возможности легкого ремонта. Если ваш потолок армстронг поврежден и требует восстановления, вы можете самостоятельно выполнить данную работу, следуя простой инструкции ниже.

Оцените повреждения: проведите осмотр потолка и определите, какие элементы требуют замены или ремонта. Возможные повреждения включают трещины, дефекты, вмятины или отсутствие плит.

Закупите необходимые материалы: после определения повреждений, приобретите новые плиты армстронг или необходимые комплектующие для ремонта. Обычно их можно найти в строительных магазинах или заказать у поставщика.

Подготовьте рабочую область: перед началом работы защитите пол и мебель пленкой или тканью, чтобы избежать попадания пыли или мелких частиц на них.

Снятие поврежденных элементов: используя лестницу или стремянку, аккуратно снимите поврежденные плиты, начиная с краев. Если платок крепится на скобах, отожмите их и снимите плиты.

Установка новых элементов: установите новые плиты на место поврежденных, следуя инструкции по их укладке. Если плиты крепятся на скобах, прикрепите их снова, убедившись, что они безопасно зафиксированы.

Завершение работ: проведите финальный осмотр, чтобы убедиться, что все элементы установлены правильно и потолок выглядит ровным и эстетичным. При необходимости, выполните финальные шлифовочные работы и нанесите краску или отделочное покрытие.

Каков максимальный вес, который могут выдержать узлы Армстронг

Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:

• Выяснить, какая цена будет на подвесной потолок Армстронг.
• Подсчитать расход материалов.
• Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.

Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).

Теперь по плитам. Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы.

Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.

К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:

1. Обрезной ряд должен находиться у дальней от входа стены.
2. Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).

Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:

1. Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
   • профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
   • продольного (1200 мм) – 1,60 м/кв. на м потолка;
   • поперечного (600 мм) – 0,80 м/кв. на м потолка;
   • периметрального (3000 мм) – 0,5 м/кв. на м потолка;
   • подвесов – 0,6 шт./кв. на м потолка.
2. С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
   • несущего надо – 0,84 м/кв. на потолочный метр;
   • продольного – 1,68 м/кв;
   • поперечного – 0,87 м/кв;
   • периметрального – 0,5 м/кв;
   • подвесов – 0,7 шт./кв.

Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.

Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.

Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.

Обратите внимание : сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения.
