Винтовая лестница металлическая наружная. Подготовительный этап работы: проект и конструирование

05.05.2023 в 16:30

Винтовая лестница металлическая наружная. Подготовительный этап работы: проект и конструирование

Перед проведением самостоятельных работ по устройству винтовой наружной лестницы необходимо рассчитать все необходимые параметры будущей конструкции.

При этом перед проектированием во внимание следует принять следующие основные моменты :

  • Конструкция винтовой лестницы не должна содержать подступенок — это вертикальный элемент, который соединяет ближние ступени между собой. Ступая на узкую часть ступеньки, это позволит обезопасить от соскальзывания ноги поднимающегося человека.
  • В центральной части ступень лестницы должна быть не меньше по размеру в 20 см.
  • Надежность узла крепления ступенек обеспечит средняя опорная стойка, диаметр которой должен быть не меньше пяти сантиметров.
  • По высоте витки лестницы должны быть не меньше двух метров, т.е. больше роста человека. В таком случае при подъеме человек не будет сгибаться.
  • Полный поворот наружной лестницы должен составлять не меньше 12 ступеней.

При изготовлении винтовой наружной лестницы имеет значение правильный расчет параметров для обеспечения удобства и безопасности ее эксплуатации.

Пример расчета винтовой лестницы :
Приемлемая ширина конструкции составляет: от 80 до 90 см. При конструировании лестницы шириной в 85 см и при высоте 270 см, имеющую центральную стойку из металла, диаметр которой составляет 20 см необходимо:

  1. Определить общий диаметр лестницы (который равен ширине конструкции, умноженной на два, и толщине опорной стойки). Имеем, 85 см x 2 + 20 см = 190 см.
  2. Вписать в эту окружность другую, по которой будет осуществляться спуск и подъем человека. Радиус рассчитывается так: 85 см/2+20/2= 475 см.
  3. Приемлемая ширина ступеней равна 30-35 сантиметрам, при этом происходит увеличение размера, удаляясь от центра конструкции. Берем средний размер в 30 см. Для определения количества ступенек на один виток необходимо разделить длину вписанной окружности на ширину ступеньки. Получаем, 2×3.14×475 см /30 = 9,94. Округляем до целого числа, итого получается 10 ступенек.
  4. Высчитывается высота ступенек. Окружность делиться на 15 равных частей радиальными линиями. Для удобства подъема по лестнице учитывается человеческий рост, поэтому первая ступенька витка предполагается выше последней на рост человека. Учитывается также толщина ступенек, поэтому следует оставить запас на 10-15 см. При росте в 185 см при толщине ступеньки в 4 см с учетом запаса в 15 см, высота витка будет равна 205 см. Этот показатель делиться на количество ступеней: 205 см /10=20,5см.
  5. Чтобы определить общее число ступенек нужно разделить высоту конструкции на высоту одной ступеньки. Получаем, 270 см/20,5см=13,1.

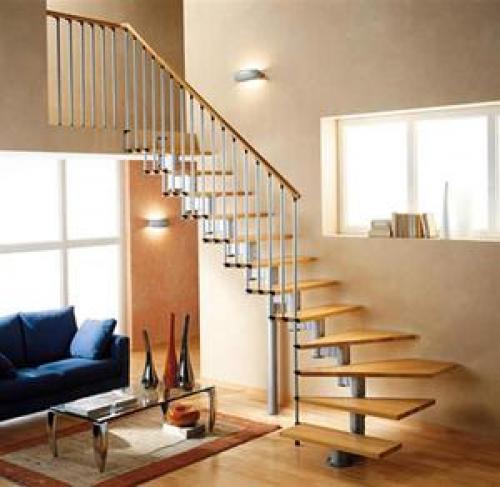

Винтовые лестницы Леруа Мерлен. Лестница Леруа Мерлен модульная: сборка, монтаж

Винтовая лестница металлическая наружная. Подготовительный этап работы: проект и конструированиеВладельцам частных загородных домов наверняка понравится удобная модульная лестница, позволяющая легко передвигаться между этажами и занимающая совсем немного места.

Цена такого изделия зависит от его типа. Так, например, конструкция класса комфорт будет стоить в три раза дороже, чем лестница бюджетного класса.

Более дорогие модели имеют улучшенный дизайн, большую ширину ступени и презентабельный внешний вид.

Дешёвые лестничные конструкции выглядят менее привлекательно, к тому же обладают очень короткими перилами, что может сказаться на безопасности их использования, особенно в домах, где есть маленькие дети. При выборе изделия учитывайте также такие факторы, как прочность, долговечность, удобство.

Лестницы Леруа Мерлен — особенности

Преимущества лестницы

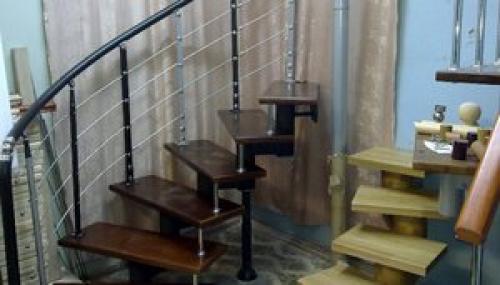

    Винтовая лестница металлическая наружная. Подготовительный этап работы: проект и конструирование 01Для её установки не нужно приглашать бригаду специалистов — винтовая лестница легко собирается самостоятельно, подобно детскому конструктору. Здесь нет необходимости в сложных инженерных расчётах, единственное что надо знать — это высоту помещения. Рассчитать количество необходимых модулей можно следующим образом: показатель высоты помещения делится на показатель высоты ступени.

  • Оригинальная винтовая конструкция деталей изделия позволяет собрать практически любой дизайнерский эскиз.
  • Элементы лестницы малогабаритны и легко транспортируются.

Выделяются 4 этапа сборки модульной лестницы:

  • Замер высоты помещения;
  • монтаж основания и каркаса;
  • установка деревянных ступенек на каркас;
  • сборка поручней.

Для работы вам потребуются инструменты:

    Винтовая лестница металлическая наружная. Подготовительный этап работы: проект и конструирование 02верёвочный отвес;
  • уровень;
  • карандаш;
  • нож;
  • рулетка;
  • молоток;
  • ножовка;
  • наждачная бумага;
  • дрель, свёрла на 5-8 мм;
  • гаечные ключи номер 13 и 17;
  • крестовая отвёртка.

Также может понадобиться циркулярка, перфоратор, жидкие гвозди.

Монтаж

Перед началом работ на чистовой пол необходимо уложить кусок картона или фанеры, во избежание его повреждения.

После установки нижнего модуля, остальные детали ставятся в колонну. Модули монтируются друг на друга.

Для придания устойчивости конструкции, под 5-6 ступень устанавливается подпорка (высотой в 1 м). Её необходимо вместе с модулем просверлить насквозь и зафиксировать саморезами.

Закрепить верхний модуль так, чтобы ступень встала на уровне пола второго этажа.

Для придания конструкции нужной формы необходимо раздвигать каркас, поворачивая модули относительно друг друга.

Закрепить детали между собой болтами.

При помощи крепежа зафиксировать нижний модуль и подпорки.

После того как модульный каркас будет готов, следует приступить к монтажу ступеней и перил.

Ступени прикручиваются к модулям при помощи саморезов.

Стойки под перила монтируются на две ступени, проходя верхнюю насквозь.

Поручень крепится также на саморезы.

Для обеспечения безопасности эксплуатации изделия и увеличения его прочности, через каждые 5-7 модулей рекомендуется устанавливать дополнительные опоры (вертикальные стойки или прикреплённые к стене кронштейны).

Отличия модульной лестницы

Отличительной особенностью модульных хребтовых лестниц от других является то, что монтируются они всего лишь на одном центральном косоуре модульной конструкции. То есть такой косоур складывается из отдельных деталей — модулей, благодаря чему лестницы легко собираются и монтируются.

Косоур состоит из трёх видов модулей:

    Винтовая лестница металлическая наружная. Подготовительный этап работы: проект и конструирование 03верхний;

  • нижний;
  • промежуточные.

Верхний и нижний элемент винтовой конструкции служат для устойчивого крепления лестницы к полу и к перекрытию второго этажа, промежуточные — для набора остального полотна.

Ещё одним преимуществом лестниц Леруа Мерлен является эксклюзивное поворотное крепление, благодаря которому конструкция может изображать абсолютно любые гнутые линии, вплоть до спиралей.

Для монтажа поворотных площадок используются специальные модули продолговатой формы . Кроме того, конструкция лестницы предусматривает свободное регулирование высоты ступеней, что значительно облегчает установку лестницы в любое, подготовленное для неё пространство. Также можно самостоятельно спроектировать начало спуска и подъёма конструкции.

Поворотная винтовая лестница особенно пригодится, когда свободной площади не очень много, а выход на второй этаж просто необходим.

Винтовые конструкции менее практичные и безопасные, однако, позволяют разместить конструкцию на небольшом участке. Для частных домиков и малогабаритных построек это будет идеальным решением. Детали для монтажа конструкции можно закупить как уже готовым комплектом, так и по отдельности, причём форму, высоту и дизайн изделия можно выбрать самостоятельно. Самостоятельная укомплектовка и сборка конструкции позволит вам значительно сократить расходы.

Винтовые лестницы в Леруа Мерлен выполняют не только практическую функцию, но и являются полноправным элементом декора, способным оживить и украсить любой интерьер.

Поэтому среди огромного разнообразия конструкций, большая часть населения выбирает модульные лестницы.

Кроме того, компания Леруа Мерлен предлагает широкий выбор дизайнерских стремянок.

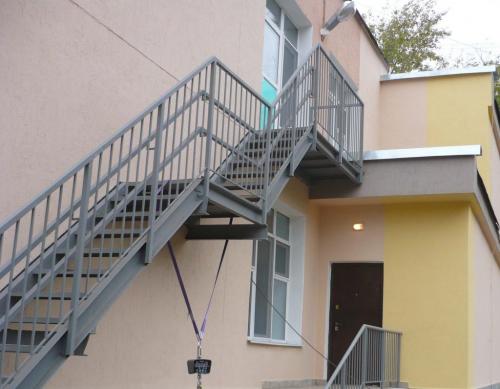

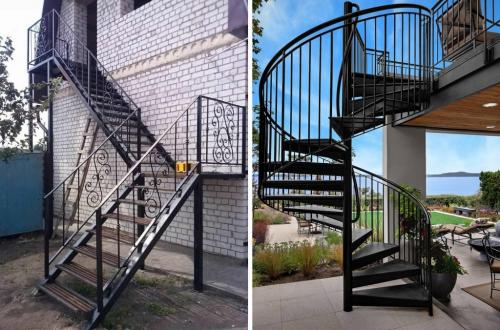

Винтовая лестница уличная. Разновидности уличных лестниц

Изделия отличаются по количеству ступеней, типу монтажа, исполнению, открывая перед домовладельцами богатый выбор красивых и функциональных лестниц. Самый распространенный тип конструкции снаружи – крыльцо, имеющееся практически в каждом доме. Без ступеней подняться к входной двери было бы затруднительно. Уличное сооружение в частном доме может служить единственным вариантом подъема на верхний ярус или дублировать внутреннюю лестницу.

В зависимости от назначения выделяют несколько типов лестниц, обустраиваемых снаружи:

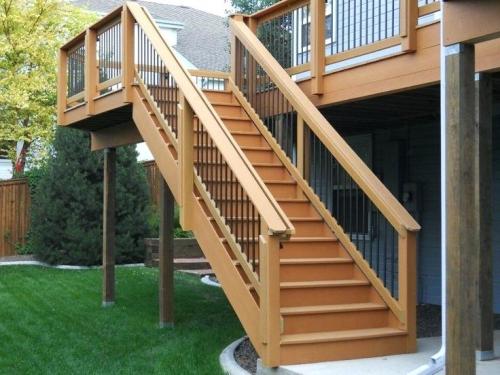

  • Межэтажная конструкция, связывающая два и более уровня строения.

Винтовая лестница уличная. Разновидности уличных лестниц

  • Лестница на чердак, мансардное помещение, прогулочную террасу.

Винтовая лестница уличная. Разновидности уличных лестниц

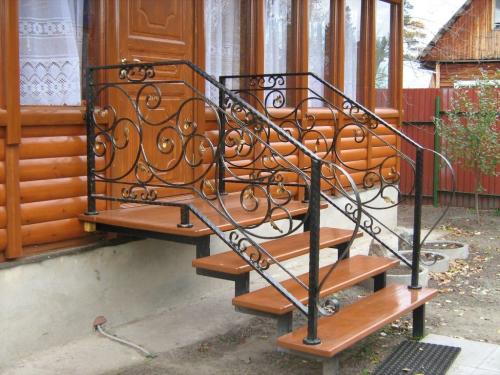

  • Крыльцо – атрибут частного дома с высоким фундаментом, цоколем.

Винтовая лестница уличная. Разновидности уличных лестниц

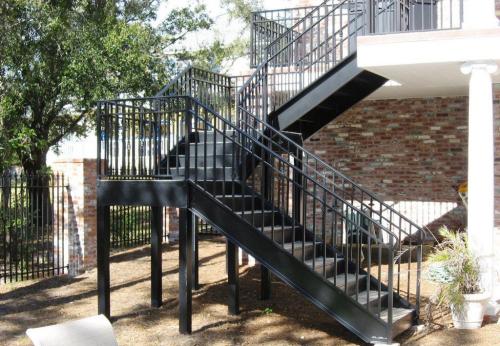

  • Пожарная или эвакуационная лестница – экстренный запасной выход.

Винтовая лестница уличная. Разновидности уличных лестниц

Форма уличных конструкций может быть любой, отделка зависит от назначения модели. Оборудование запасного выхода обязательное для домов этажностью более двух ярусов. Пожарная (эвакуационная) лестница или стремянка может располагаться позади дома, быть неприметной, исключительно функциональной. На ее строительство не требуются значительные затраты.

По конструкции

По конструктивным особенностям различают маршевые (прямые, Г-образные, П-образные) лестницы и винтовые уличные модели. Небольшие крылечки, переходы на второй ярус или мансарду выполняют по типу маршевых пролетов. Винтовые же изделия уместно использовать в ограниченном пространстве или в качестве вспомогательных сооружений, поскольку ежедневный подъем по крутым ступеньками будет затруднительным для домочадцев.

Маршевые пролеты более прочные, надежные и функциональные, а винтовые изделия органично вписываются в любой архитектурный стиль и отнимают немного места.

Винтовая лестница уличная. Разновидности уличных лестниц

По типу конструкции лестницы также бывают:

  • С тетивой  – выполняет роль несущего элемента, имеет пазы для монтажа ступеней.
  • На косоурах – ступени зафиксированы на одной или двух несущих балках, торцы остаются открытыми.
  • Без несущей балки – лестницы крепятся непосредственно к стенам дома, дачи.
  • Монолитная уличная конструкция – цельное исполнение лестницы делает ее эксплуатацию комфортной и безопасной.

Металлическая винтовая лестница чертеж. Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

 Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

 Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

  • Высота – 265 сантиметров;
  • Диаметр – 180 сантиметров;
  • Количество ступеней – 13;
  • Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

Винтовая металлическая лестница своими руками. Особенности изготовления металлической лестницы

Может быть изготовлена винтовая лестница своими руками из металла, чертежи таких конструкций могут составить профессионалы. Сборку системы необходимо начинать с монтажа центральной стойки. После этого надеваются втулки, а после — шайбы и сами ступени. После того как эта часть работы будет выполнена, ступени следует развернуть вокруг стойки на необходимое расстояние. Теперь наступает черед крепления кронштейнов. Верхняя ступень фиксируется на межэтажном перекрытии. Когда изготавливается металлическая винтовая лестница своими руками, чертежи позволят вам соблюсти технологию. На последнем этапе монтируются перила, а также поручни.

Винтовая металлическая лестница своими руками. Особенности изготовления металлической лестницы
