Ворота для гаража своими руками из профлиста. Особенности конструкции ворот, обшиваемых листами тонкого металла

27.12.2019 в 16:45

Ворота для гаража своими руками из профлиста. Особенности конструкции ворот, обшиваемых листами тонкого металла

Главная задача ворот – препятствовать проникновению внутрь. Собственно, они для того и создаются. Если правильно продумать схему силовых элементов каркаса, то шутка в начале нашей статьи утратит смысл – можно будет обшить ворота и брезентом. Но того, кто решит, что попасть внутрь легко, будет ожидать неприятный сюрприз.

Конструкций, которые когда-то были использованы как гаражные ворота множество, но мы остановимся не на том, что предлагает сегодня рынок, а на том, что посоветует нам здравый смысл.

Итак, мы имеем каркас из металлических труб (уголка, швеллера, круглых, квадратных – не важно). Важно, правильно выбрать размер ячейки, на который будет опираться (привариваться, прикручиваться и т.д.) лист профнастила, закрывая снаружи пространство гаража.

Снаружи.
Одним из распространённых вариантов, когда гаражные ворота решено сделать из профнастила, является двустороннее закрытие металлического каркаса, с одновременным утеплением внутренней части ворот (даже распашных). Такое решение позволяет утеплить ворота, обеспечить надёжное уплотнение створа, стыков и щелей, а заодно усилить конструкцию створок, без особого увеличения массы всей конструкции. Разумеется, одно дело прорезать тонкий лист снаружи, но совсем другое – понять, что внутри стальные конструкции да какой-то металл изнутри.

Вторым вариантом является перекрытие створок крест-накрест, внахлёст. При этом листы, тонкого, казалось бы, металла, обретают особую прочность, особенно, если первый слой обильно залить всесезонной монтажной пеной, а лицевые стороны развернуть в разные стороны. Так Вы не только утеплите ворота, но и создадите очень большие трудности тем, кто решить при помощи болгарки просто срезать профнастил.

Разумеется крепление листов, также элемент безопасности. Будет обидно, если снаружи подойдёт любой желающий, и шуруповёртом с аккумулятором просто открутит все саморезы, которыми закреплены листы. В этом отношении гаражные ворота очень уязвимы – чем меньше доступа к конструктивным элементам снаружи, тем лучше. Рекомендация тут простая – можно законтрить внешнюю головку самореза (сорвать шлицы), но это создаст трудности и Вам, если возникнет необходимость лист снять. Гораздо проще выбрать точки крепления (чем больше – тем лучше), в которых лист закрепить с помощью болта. В этом случае, пока гайку изнутри не удерживает ключ, отвернуть болт снаружи почти невозможно. Если не верите – попробуйте сами!

Ворота в гараж своими руками. Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

  1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками . Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

    Пример гаражных ворот

  2. Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

    Пример гаражных ворот

  3. Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

    Пример поворотных гаражных ворот

  4. Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.
      Пример секционных гаражных ворот

    5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

Распашные ворота своими руками из профнастила. Процесс изготовление распашных ворот своими руками

Некоторые люди считают, что соорудить распашные конструкции под силу любому человеку, даже если он не обладает специальными навыками. Однако это не совсем так. Изучив инструкцию, большинство видов работ действительно можно выполнить самостоятельно, но не все. Например, чтобы сварить качественный каркас, потребуется помощь специалиста, который умеет обращаться с оборудованием, имеет опыт в этом вопросе.

Процесс изготовления конструкции состоит из нескольких этапов. Изначально необходимо определить место расположения въезда, составить чертеж, выполнить расчет требуемых материалов. Затем можно приступить к подготовке основания, установке стоек, сооружению каркаса и его фиксации на опорах, обшивке профлистом. Каждый отдельный шаг рассмотрим подробно, чтобы при создании ворот своими руками избежать случайных ошибок.

Распашные ворота своими руками из профнастила. Процесс изготовление распашных ворот своими руками

Расходные материалы и инструменты

Рассчитать количество необходимых материалов можно только после составления эскиза. Для каждого конкретного случая их число будет индивидуальным. Для выполнения работ потребуются:

  • лопата штыковая и совковая;
  • лом, отбойник, если необходимо удалять старое бетонное, кирпичное покрытие или основание;
  • бетономешалка, старая ванна для замешивания раствора;
  • ведра, мастерок;
  • уголок, строительный уровень;
  • измерительные приборы, карандаш, капроновая нить;
  • сварочный аппарат и электроды;

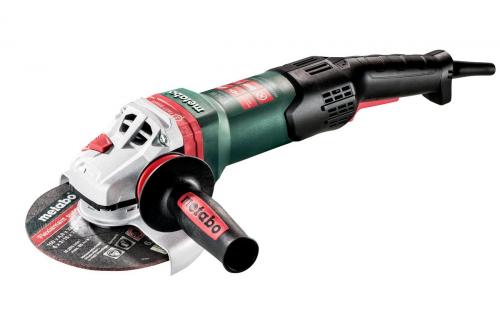

  • болгарка с нарезными и шлифовальными дисками;
  • дрель с набором сверл;
  • малярная кисточка, валик, краскопульт для окрашивания стоек и рамы;
  • саморезы.

Распашные ворота своими руками из профнастила. Процесс изготовление распашных ворот своими руками

Следует заготовить следующее виды сырья:

  • профнастил для обшивки рамы;
  • профильные металлические трубы разного диаметра для стоек и каркаса;
  • выдерживающие значительные нагрузки петли для фиксации створок;
  • замки, фиксаторы, затворы;
  • красящие вещества;
  • щебень, песок, цемент.

Распашные ворота своими руками из профнастила. Процесс изготовление распашных ворот своими руками

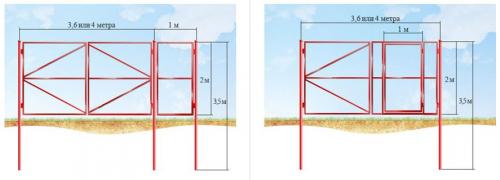

Размеры ворот и калитки

Исходной точкой во всей работе является место установки. От него во многом зависит вид самой конструкции, а также ее параметры. Например, гаражные и парадные ворота будут иметь абсолютно разные габариты, которые для каждого случая подбираются индивидуально. Проще всего рассчитать значение высоты. Для ее определения необходимо ориентироваться на забор. Ворота должны быть вровень с ограждением, в среднем этот параметр составляет 2-2,5 м.

Высота калитки определяется по тому же принципу. Ее минимальная ширина по существующим нормативным документам должна превышать 80 см. Этого хватает для свободного прохода одного человека, но как показывает практика, недостаточно для комфортного пересечения двери с ручной кладью или ведром. Оптимальный размер ширины калитки составляет 1-1,2 м. Некоторые владельцы устанавливают более широкие двери в 1,5 м.

С выбором ширины для ворот дело обстоит намного сложнее. В этом случае необходимо учитывать много факторов: расстояние от забора до проезжей части, радиус заезда, даже материал, который использовался при строительстве дома. К примеру, деревянный коттедж отличается повышенной пожароопасностью, для заезда пожарной машины потребуется 6 м. Для въезда легкового транспорта достаточно 2,4-2,5 м, грузового – 3,2-4 м.

Распашные ворота своими руками из профнастила. Процесс изготовление распашных ворот своими руками

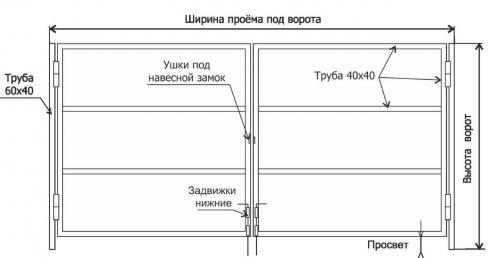

Чертеж ворот

При сооружении конструкции не обойтись без графического изображения, на котором указаны все узлы и их размеры. Оно позволит точно рассчитать количество необходимых для работы материалов, выполнить качественную установку. Составить эскиз можно самостоятельно, даже если нет навыков в черчении, достаточно сделать простой схематический рисунок на тетрадном листе, указать на нем параметры всех элементов. В чертеже должно быть отображено:

  • стойки, их количество, глубина бетонирования;
  • устройство каркаса, с указанием размеров всех его частей;
  • параметры каждой створки;
  • положение и габариты калитки;
  • общая ширина проема;
  • материал для обшивки;
  • петли, их конкретное место установки;
  • Распашные ворота своими руками из профнастила. Процесс изготовление распашных ворот своими руками

    Монтируем опоры для ворот

    Монтажные работы по установке ворот из профнастила начинаем с расчистки и последующей разметки территории. Изначально определяем местоположение столбов. Далее по уровню натягиваем капроновую нить, которая проходит через центры будущих ям. После чего приступаем к основному этапу:

  1. С помощью садового бура делаем углубление в земле. Его глубина в среднем составляет 1,5 м. В некоторых случаях может понадобиться отбойный молоток. Если для работы используется лопата, то ширина лунки становится больше, вместе с тем увеличивается количество необходимой бетонной смеси для заливки.
  2. На дно ямы засыпаем подушку из щебня и песка толщиной до 30 см, хорошо утрамбовываем. При сильной усадке подсыпаем еще немного стройматериала.
  3. На дно лунки встраиваем опору. Она должна быть подготовлена, покрыта защитной грунтовкой, покрашена. Свободное пространство вокруг нее заполняем камнями, кусками старого бетона. Это позволяет сократить объем раствора.
